Minusklemme (-)
5
Erdungsklemme
6
Abbildung 2.11 Verdrahtung von DC-Reihenklemmen – Reihenklemme mit Schraubanschluss
für -12P-, -24P- und -48P-Netzgeräte
Hinweis
Verwenden Sie bei erheblicher Stoß- oder Schwingungsbelastung für sichere,
zuverlässige Verbindungen Ringkabelschuhe M3.5 mit einem maximalen
Außendurchmesser von 7 mm. Achten Sie darauf, dass kein blankes Metall über
die Sicherheitsabdeckung hinausragt.
Verbinden Sie den Plusdraht der Spannungsquelle mit der Plusklemme (+) an der
Reihenklemme.
Verbinden Sie den Minusdraht der Spannungsquelle mit der Minusklemme (–)
an der Reihenklemme.
Montieren Sie bei Schraubklemmenleisten die Sicherheitsabdeckung.
Schraube
1
Sicherheitsabdeckung
2
Schraubklemmleiste
3
RUGGEDCOM RX1510-Gerät
4

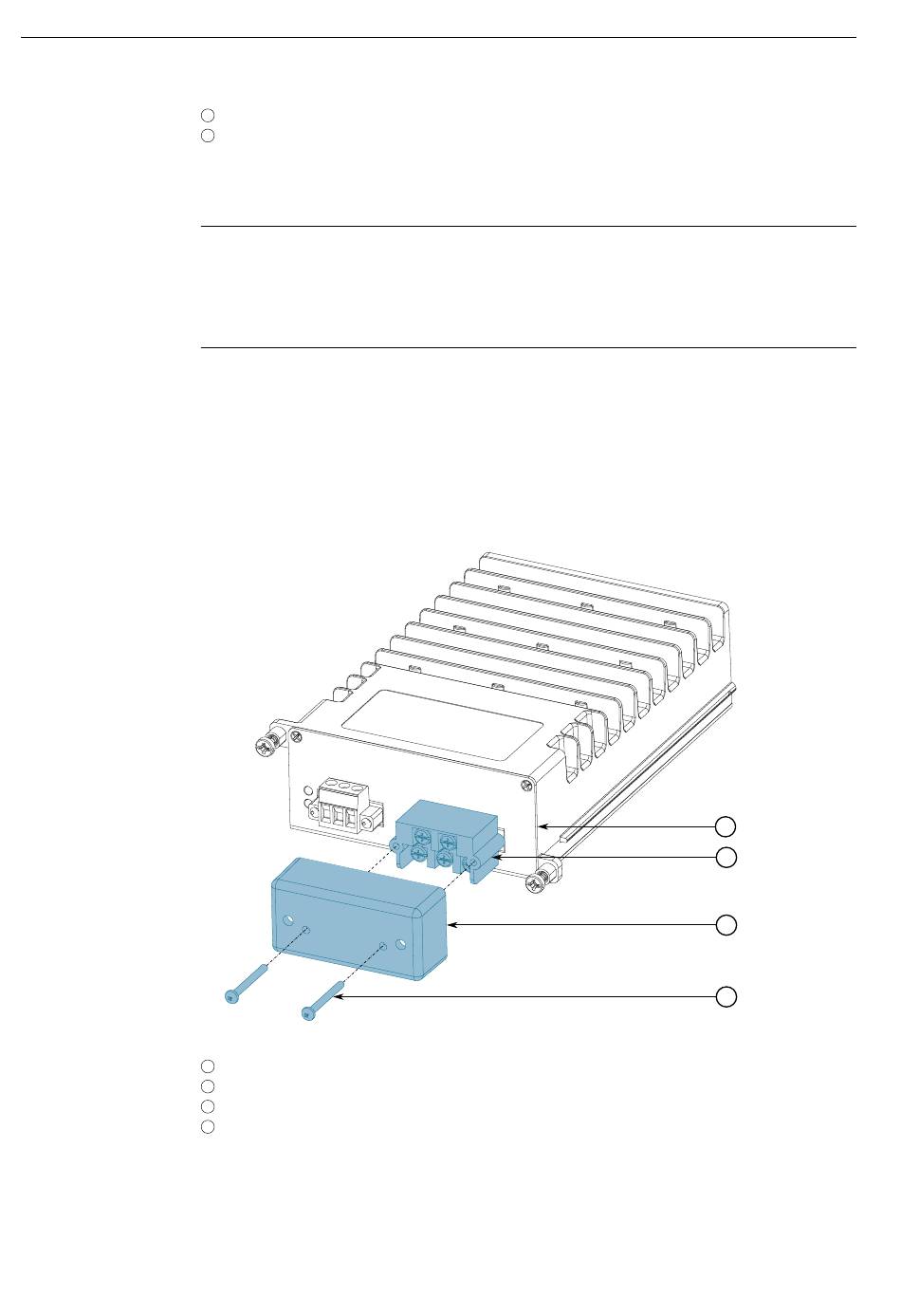

Abbildung 2.12 Montieren der Sicherheitsabdeckung
2.5.2 Anschließen der Gleichspannungsversorgung (DC)
Installieren des Geräts
