RUGGEDCOM M2100
Installationshandbuch
Kommunikations-Ports
Der RUGGEDCOM M2100 kann mit verschiedenartigen Kommunikations-Ports ausgestattet werden, um seine
Funktionen und Leistungsfähigkeit zu erweitern.
Modulzuweisung
1
2

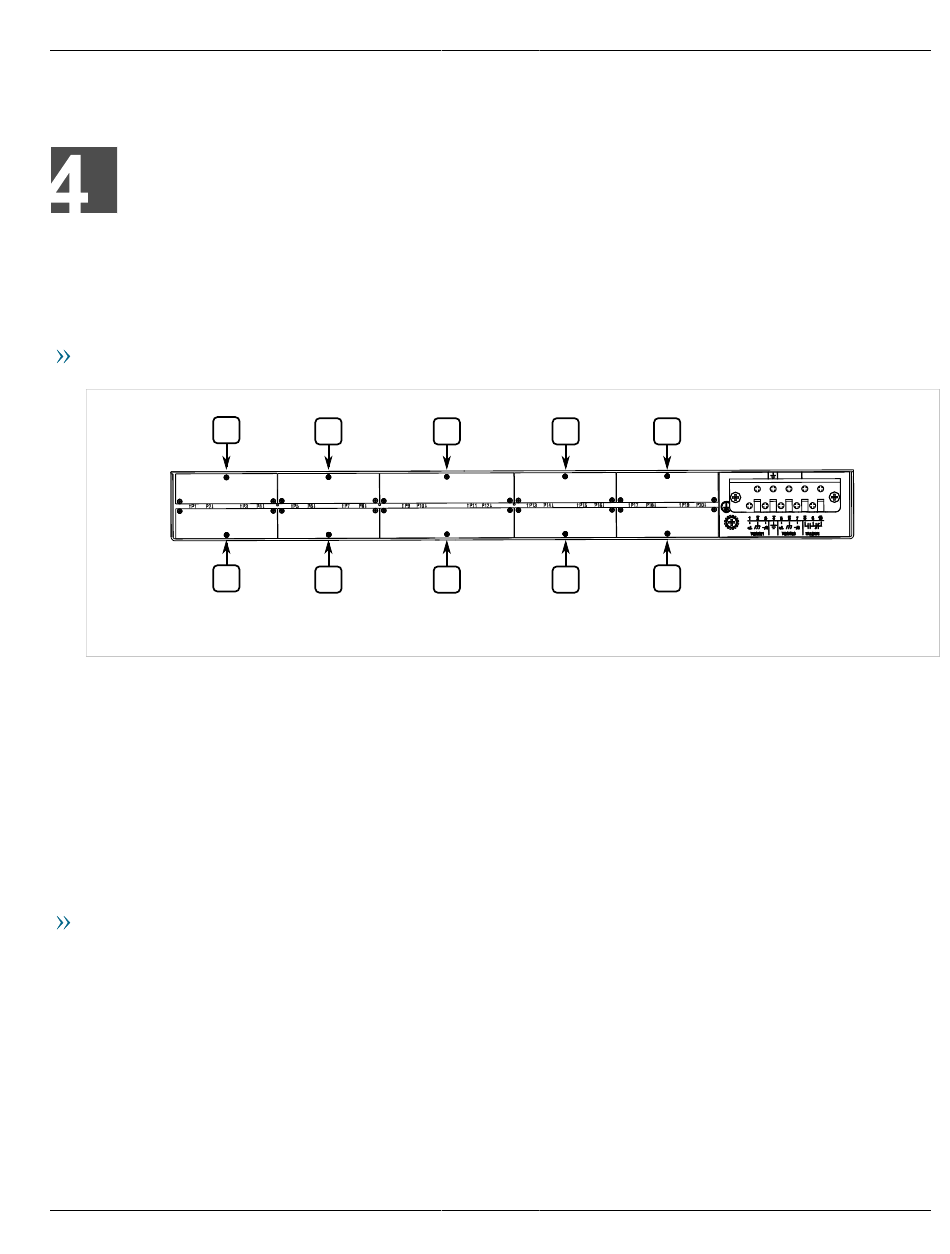

Abbildung 13: Modulzuweisung
Jeder Modultyp hat einen festen Platz im RUGGEDCOM M2100-Chassis:
• Steckplatz 5 unterstützt ein Paar Gigabit-Ethernet-Ports (1 GBit/s)
• Steckplatz 6 unterstützt einen einzelnen Gigabit-Ethernet-Port (1 GBit/s)
• Alle anderen Ports unterstützen eine beliebige Kombination aus Ethernet-Anschlüssen in Glasfaser- oder
Kupfertechnik für bis zu 100 MBit/s
Die genaue Konfiguration des Geräts kann durch Lesen der Werksdaten-Datei über die ROS-Bedienoberfläche
ermittelt werden. Informationenm zum Lesen der Werksdaten-Datei finden Sie im ROS-Benutzerhandbuch zum
RUGGEDCOM M2100.
Port-LEDs
Jeder Kommunikations-Port verfügt über eine LED, die den Zustand (Verbindung/Aktivität) des Ports anzeigt.
3
5
4
6
7
9
10
8
Kapitel 4
Kommunikations-Ports
21
