Siemens RUGGEDCOM RX1510 Montagehandbuch Seite 29

Installieren des Geräts
2.5.2 Anschließen der Gleichspannungsversorgung (DC)
5.
6.
20
Befestigen Sie die Erdungsklemme der Stromquelle mit einem Ringkabelschuh
Nr. 10 und einer Schraube Nr. 10-32 am Erdungsanschluss des Geräts. Achten
Sie darauf, dass der Kabelschuh mit einem Anzugsmoment von 2,4 N·m (9.5
lbf·in) angezogen wird.
1
2
Ringkabelschuh Nr. 10
1
Schraube Nr. 10-32
2
Anschluss von einer externen Stromquelle
3
-Erdungsanschluss
4

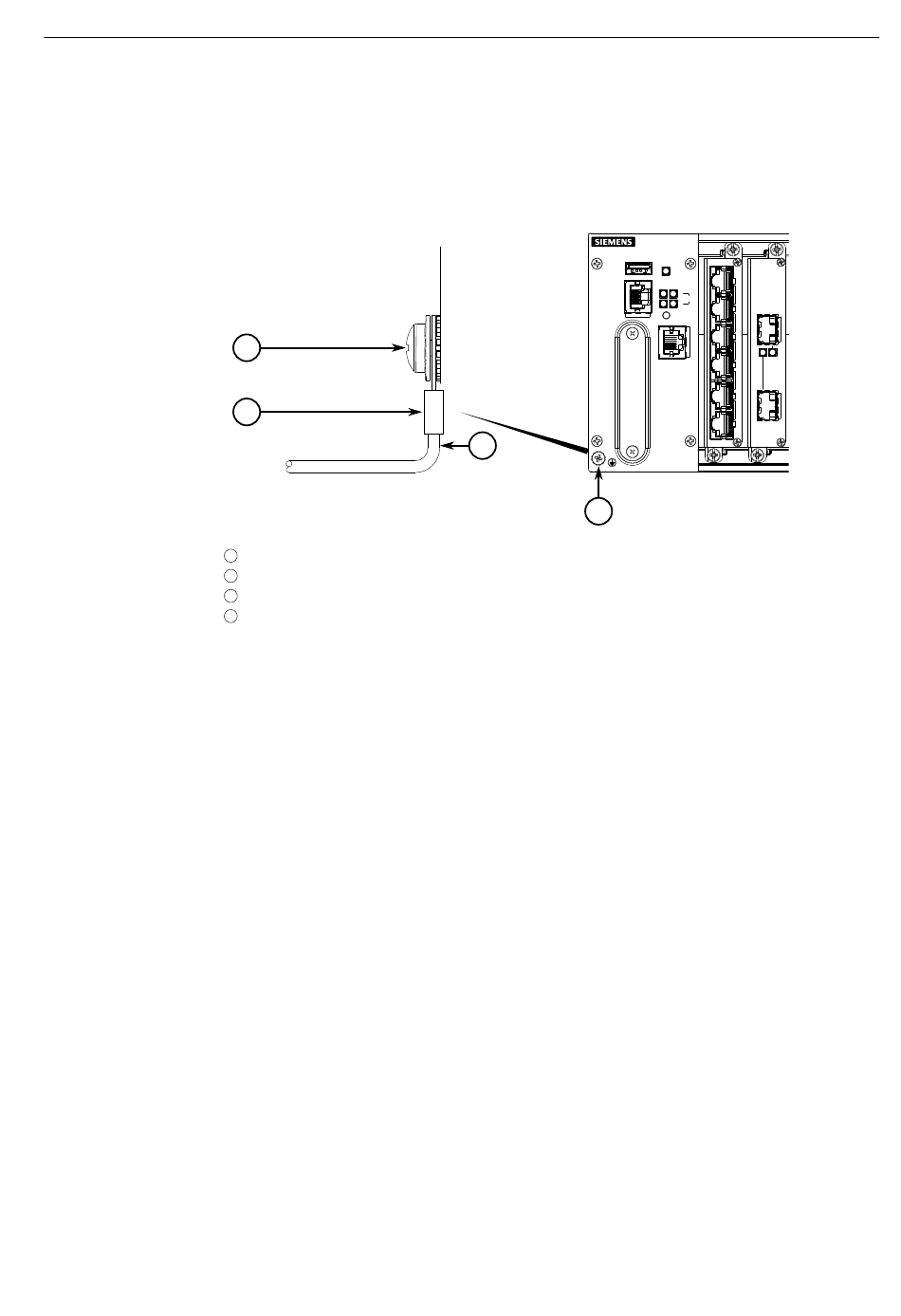

Abbildung 2.13 -Erdungsanschluss
Befestigen Sie die Sicherheitsabdeckung über der Reihenklemme. Dies ist bei
48-VDC und -48-VDC-Netzgeräten obligatorisch.
3
4
