1.2 Beschreibung
1.2

Beschreibung

Der RUGGEDCOM RX1510 verfügt auf dem Frontbedienfeld über eine Reihe von
Ports, Steuerelementen und Anzeige-LEDs, die zum Anschließen und Konfigurieren
des Geräts sowie zur Fehlerbehebung dienen.
1
2
3
4
1
2
3
4
5
6
7

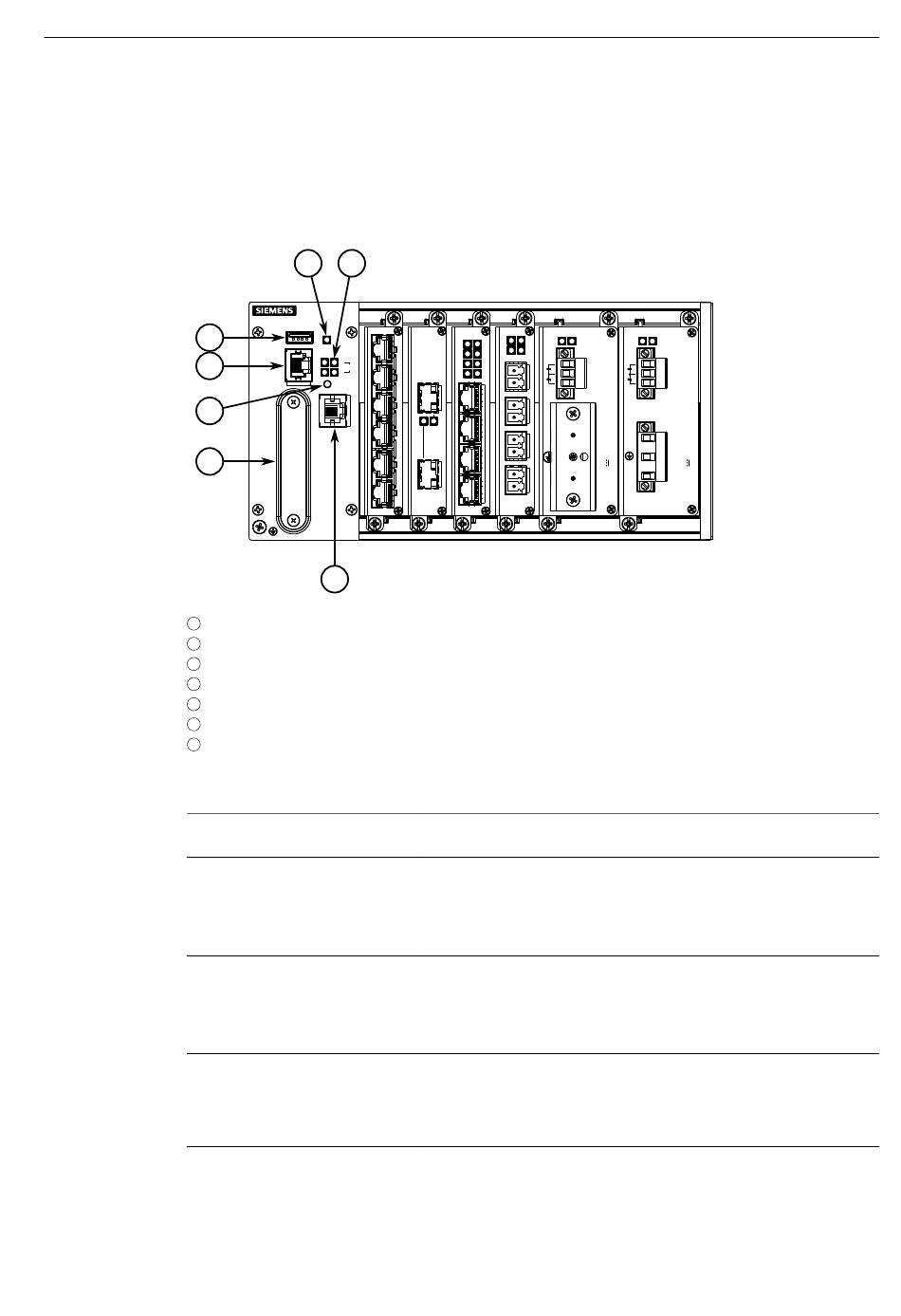

Abbildung 1.1
Verwaltungsport
Serieller Konsolenport RS-232
USB-Port
Taste für Lampentest und
Alarmabschaltung (LT/ACO)
Netzstatus-LEDs
2
5 6
7
USB-Port
Serieller Konsolenport RS-232 (RJ45)
Taste für Lampentest und Alarmabschaltung (LT/ACO)
Port für die CompactFlash-Karte
Alarmanzeige-LED
Portstatus-LEDs
Verwaltungsport
RUGGEDCOM RX1510
Dieser Ethernet-Port 10/100Base-T dient zur Systemverwaltung
außerhalb des zugewiesenen Frequenzbands der Switching-Fabric.
Der Port für die serielle Konsole dient als direkte Schnittstelle mit
dem Gerät und für den Zugriff auf Verwaltungsfunktionen. Weitere
Informationen zum Anschluss des Geräts über den Port der seriellen
Konsole finden Sie im Abschnitt
21)".
Verwenden Sie den USB-Port zum Aktualisieren der
RUGGEDCOM RX1510-Software oder Installieren von Dateien
(z. B. Konfigurationsdateien und Feature-Key-Dateien).
Weitere Informationen finden Sie im "RUGGEDCOMROX
Konfigurationshandbuch" für RUGGEDCOM RX1510.
Diese Taste übernimmt zwei Funktionen:
• Halten Sie diese Taste gedrückt, um alle Anzeige-LEDs zu testen
• Drücken Sie diese Taste kurz, um einen aktiven Alarm zu
quittieren
Zeigen den Status der Stromversorgungsmodule an.
• Grün = Netz ein
"Anschließen an das Gerät (Seite
