Installationshandbuch Vorwort Vorwort In diesem Handbuch wird der RUGGEDCOM RS900W beschrieben. Es werden die wesentlichen Funktionen des Geräts, die Installation, Inbetriebnahme und wichtige technische Daten beschrieben. Das Handbuch richtet sich an technisches Netzwerkpersonal, das für die Installation, Inbetriebnahme und Instandhaltung des Geräts verantwortlich ist. Seine Verwendung ist auch für Netzwerk- und Systemplaner, Systemprogrammierer und Leitungstechniker empfohlen.
Installationshandbuch Vorwort Vorwort In diesem Handbuch wird der RUGGEDCOM RS900W beschrieben. Es werden die wesentlichen Funktionen des Geräts, die Installation, Inbetriebnahme und wichtige technische Daten beschrieben. Das Handbuch richtet sich an technisches Netzwerkpersonal, das für die Installation, Inbetriebnahme und Instandhaltung des Geräts verantwortlich ist. Seine Verwendung ist auch für Netzwerk- und Systemplaner, Systemprogrammierer und Leitungstechniker empfohlen.
Siemens-Vertriebspartner. Kundensupport Der Kundensupport ist für alle Kunden von Siemens rund um die Uhr an 7 Tagen in der Woche erreichbar. Für technischen Support oder allgemeine Informationen wenden Sie sich auf einem der folgenden Wege an den...
Siemens-Vertriebspartner. Kundensupport Der Kundensupport ist für alle Kunden von Siemens rund um die Uhr an 7 Tagen in der Woche erreichbar. Für technischen Support oder allgemeine Informationen wenden Sie sich auf einem der folgenden Wege an den...
Seite 9
• auf die umfangreiche Bibliothek der Support-Dokumentation, einschließlich FAQs und Handbücher, von Siemens zugreifen, • Support-Anfragen stellen oder den Status einer Support-Anfrage prüfen, • einen lokalen Siemens-Vertreter des Vertriebs, des Technischen Supports, für Schulungen usw. kontaktieren, • anderen Siemens-Kunden und dem Support-Forum Fragen stellen oder mit ihnen Wissen austauschen.
Seite 9
• auf die umfangreiche Bibliothek der Support-Dokumentation, einschließlich FAQs und Handbücher, von Siemens zugreifen, • Support-Anfragen stellen oder den Status einer Support-Anfrage prüfen, • einen lokalen Siemens-Vertreter des Vertriebs, des Technischen Supports, für Schulungen usw. kontaktieren, • anderen Siemens-Kunden und dem Support-Forum Fragen stellen oder mit ihnen Wissen austauschen.
Seite 10
RUGGEDCOM RS900W Vorwort Installationshandbuch Kundensupport...
Seite 10
RUGGEDCOM RS900W Vorwort Installationshandbuch Kundensupport...
Einleitung Einleitung Der RUGGEDCOM RS900W ist ein Fully Managed Ethernet Switch für den Einsatz in der Energieerzeugung und - verteilung, der ein lokales Netzwerk (LAN) nach IEEE 802.11b/g mit verdrahteten Ethernet-Ports kombiniert. Damit ist es möglich, drahtgebundene und drahtlose Netzwerke in einem einzigen Gerät zu koppeln.
Einleitung Einleitung Der RUGGEDCOM RS900W ist ein Fully Managed Ethernet Switch für den Einsatz in der Energieerzeugung und - verteilung, der ein lokales Netzwerk (LAN) nach IEEE 802.11b/g mit verdrahteten Ethernet-Ports kombiniert. Damit ist es möglich, drahtgebundene und drahtlose Netzwerke in einem einzigen Gerät zu koppeln.
Seite 12
• Reihenklemmen für zuverlässige wartungsfreie Verbindungen • Sicherheitszulassung CSA/UL 60950-1 bis 85 °C (185 °F) Abschnitt 1.2 Beschreibung Der RUGGEDCOM RS900W verfügt auf dem Frontbedienfeld über eine Reihe von Ports, Steuerelementen und Anzeige-LEDs, die zum Anschließen und Konfigurieren des Geräts sowie zur Fehlerbehebung dienen. Beschreibung...
Seite 12
• Reihenklemmen für zuverlässige wartungsfreie Verbindungen • Sicherheitszulassung CSA/UL 60950-1 bis 85 °C (185 °F) Abschnitt 1.2 Beschreibung Der RUGGEDCOM RS900W verfügt auf dem Frontbedienfeld über eine Reihe von Ports, Steuerelementen und Anzeige-LEDs, die zum Anschließen und Konfigurieren des Geräts sowie zur Fehlerbehebung dienen. Beschreibung...

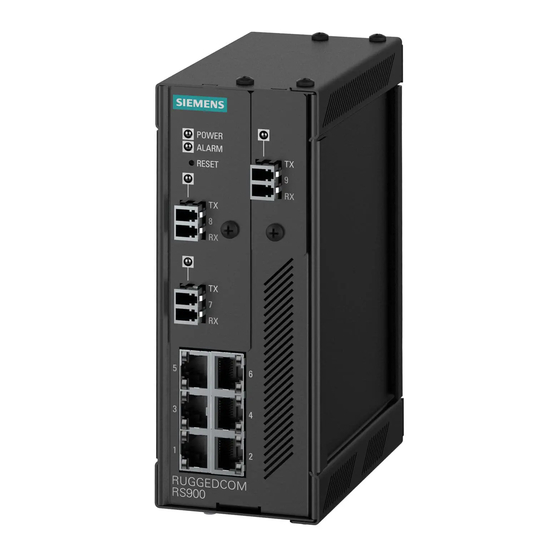

RUGGEDCOM RS900W Kapitel 1 Installationshandbuch Einleitung Abbildung 1: RUGGEDCOM RS900W 1. LED POWER 2. LED ALARM 3. Taste RESET 4. [Optional] Ethernet-Ports in Kupfertechnik (10/100Base-TX) oder Glasfasertechnik (100Base-FX) 5. Ethernet-Ports in Kupfertechnik (10/100Base-TX): 6. Drahtlose Ethernet-Ports 7. RS232-Konsolenport (seriell) 8. Ausfallsicheres Alarmrelais 9. Chassis-Erdungsanschluss 10. Reihenklemme für Stromversorgung LED POWER Leuchtet grün, wenn das Gerät mit Strom versorgt wird.
RUGGEDCOM RS900W Kapitel 1 Installationshandbuch Einleitung Abbildung 1: RUGGEDCOM RS900W 1. LED POWER 2. LED ALARM 3. Taste RESET 4. [Optional] Ethernet-Ports in Kupfertechnik (10/100Base-TX) oder Glasfasertechnik (100Base-FX) 5. Ethernet-Ports in Kupfertechnik (10/100Base-TX): 6. Drahtlose Ethernet-Ports 7. RS232-Konsolenport (seriell) 8. Ausfallsicheres Alarmrelais 9. Chassis-Erdungsanschluss 10. Reihenklemme für Stromversorgung LED POWER Leuchtet grün, wenn das Gerät mit Strom versorgt wird.
Kapitel 1 RUGGEDCOM RS900W Einleitung Installationshandbuch Abschnitt 1.3 Erforderliche Werkzeuge und Materialien Die folgenden Werkzeuge und Materialien sind für die Installation des RUGGEDCOM RS900W erforderlich: Werkzeuge/Materialien Zweck Anschlussleitung für Wechselstrom (16 AWG) Zum Anschließen von Netzspannung an das Gerät. Multimode-Glasfaserkabel Zum Anschließen des Geräts an ein LAN.
Kapitel 1 Installationshandbuch Einleitung Siemens empfiehlt ebenfalls nicht die Verwendung von in Kupfer ausgeführten Ethernet-Ports zur Anbindung von Geräten im Feld über Entfernungen, durch die bei Fehlerzuständen zwischen Leitung und Erde starke Erhöhungen des Erdpotentials (über 2500 V) auftreten könnten.
Seite 16
Kapitel 1 RUGGEDCOM RS900W Einleitung Installationshandbuch Unterstützte Lichtwellenleiter...
Dieses Produkt enthält keine vom Anwender instandsetzbaren Teile. Die Gewährleistung erlischt, sobald Wartungsmaßnahmen von unbefugtem Personal ausgeführt werden. Von Siemens Canada Ltd nicht ausdrücklich genehmigte Änderungen können zu ungültigen Spezifikationen, Prüfergebnissen und behördlichen Zulassungen führen, und die Berechtigung des Anwenders zum Betrieb dieses Geräts kann erlöschen.
Abschnitt 2.3 Installation des Geräts in explosionsgefährdeten Bereichen Der RUGGEDCOM RS900W erfüllt konstruktiv die Sicherheitsstandards nach Class I, Division 2 für explosionsgefährdete Bereiche, in denen im Gegensatz zu normalen Betriebsumgebungen Konzentrationen brennbarer Gase, Dämpfe oder Flüssigkeiten vorhanden sein können. Allgemeines Vorgehen...
Abschnitt 2.4 Montage des Geräts Der RUGGEDCOM RS900W ist auf maximale Flexibilität bei der Montage und Anzeige ausgelegt. Das Gerät kann mit Adaptern ausgestattet werden, was eine Montage auf einer DIN-Schiene (35 mm / 1,4 in) oder in einer Schalttafel ermöglicht WICHTIG! Die vom Gerät erzeugte Wärme wird aus dem Gehäuse abgeführt.
Abschnitt 2.4.2 Schalttafeleinbau des Geräts Für den Schalttafeleinbau kann der RUGGEDCOM RS900W mit Adaptern für die Schalttafel ausgestattet werden, die auf der Ober- und Unterseite des Chassis vorinstalliert sind. Mit Hilfe der Adapter ist es möglich, das Gerät mit Schrauben an einer Schalttafel zu befestigen.
Befestigen Sie die Adapter mit Schrauben Nr. 6-32 an der Schalttafel. Abschnitt 2.5 Anschließen der Antennen Der RUGGEDCOM RS900W unterstützt zwei Dipolantennen, die für eine bestmögliche Positionierung um 360 ° um den Anschlusspunkt und um bis zu 90 ° am Scharnier gedreht werden können. HINWEIS Der RUGGEDCOM RS900W wird mit zwei 2,4 GHz-Dipolantennen geliefert.
Die Steuerung des Ausgangs des ausfallsicheren Relais ist über ROS konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die Signalisierung eines Alarms bei Stromausfall. Ausführliche Informationen hierzu finden Sie im ROS Benutzerhandbuch für RUGGEDCOM RS900W. Um das ausfallsichere Alarmrelais anzuschließen, gehen Sie wie folgt vor: Führen Sie die Reihenklemme mit dem ausfallsicheren Alarmrelais in das Gerät ein und ziehen Sie die...
Abbildung 5: Verdrahtung des ausfallsicheren Alarmrelais 1. Öffnerkontakt 2. Massekontakt 3. Schließerkontakt Abschnitt 2.7 Anschluss an die Netzspannung Der RUGGEDCOM RS900W kann mit einer einzelnen AC/DC-Hochspannungsversorgung oder DC- Niederspannungsversorgung betrieben werden. WICHTIG! • Bei für 110/230 VAC ausgelegten Geräten muss ein entsprechend bemessener AC-Leistungsschalter installiert werden.
Seite 24
Kapitel 2 RUGGEDCOM RS900W Installation des Geräts Installationshandbuch ACHTUNG! Stromschlaggefahr – Gefahr der Beschädigung des Geräts Spannungsversorgungskabel für Wechselstrom KEINESFALLS mit Klemmen für Gleichstrom verbinden. Das Netzteil könnte dadurch beschädigt werden. ACHTUNG! Stromschlaggefahr – Gefahr der Beschädigung des Geräts Vor dem Prüfen der Durchschlagfestigkeit (HIPOT) im Feld entfernen Sie das geflochtene Erdungsband, das an die Erdungsklemme für Überspannung und an Gehäusemasse angeschlossen ist.
Reihenklemme. Abschnitt 2.7.2 Anschließen an DC-Niederspannung RUGGEDCOM RS900W ist für eine Spannungsversorgung mit 24 V oder 48 V mit Verpolungsschutz und doppelten Spannungsversorgungseingängen ausgestattet, wodurch es möglich ist, das Gerät über redundante Anschlüsse mit einer einzelnen Gleichstromversorgung zu verbinden. Gehen Sie wie folgt vor, um das Gerät an eine DC-Niederspannungsversorgung anzuschließen: HINWEIS Ziehen Sie alle Anschlussklemmen mit einem Drehmoment von 0,6 Nm fest.
Seite 26
Kapitel 2 RUGGEDCOM RS900W Installation des Geräts Installationshandbuch ± ± Abbildung 8: Verdrahtung der Reihenklemme – Einzelne DC-Stromversorgungseingänge 1. Plusklemme 2. Minusklemme 3. Überspannungsschutzklemme 4. Geflochtenes Erdungsband Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der Klemme für den Minuspol an der Reihenklemme. [Optional] Wenn ein redundanter Anschluss erforderlich ist, wiederholen Sie...
Seite 27
RUGGEDCOM RS900W Kapitel 2 Installationshandbuch Installation des Geräts ± ± ± ± Abbildung 9: Verdrahtung der Reihenklemme – Doppelte DC-Stromversorgungseingänge 1. Plusklemme 2. Minusklemme 3. Überspannungsschutzklemme 4. Geflochtenes Erdungsband Schließen Sie mit Hilfe eines geflochtenen Erdungsbands oder eines anderen geeigneten Erdungsdrahts die Überspannungsschutzklemme an die Gehäusemasseverbindung an. Die Überspannungsmasseklemme wird als Erdungsleiter für alle Überspannungsschutzschaltungen im Gerät verwendet.
Seite 28
Kapitel 2 RUGGEDCOM RS900W Installation des Geräts Installationshandbuch Anschließen an DC-Niederspannung...
Im Folgenden werden die verschiedenen Methoden für den Zugriff auf die RUGGEDCOM ROS-Konsole und die Web-Schnittstellen des Geräts beschrieben. Ausführliche Anweisungen finden Sie im RUGGEDCOM ROS Benutzerhandbuch zum RUGGEDCOM RS900W. WICHTIG! Ethernet-Kabel dürfen ausschließlich in nicht explosionsgefährdeten Bereichen bzw. bei spannungsfrei geschaltetem Gerät angeschlossen oder getrennt werden.
Abschnitt 3.3 Zurücksetzen des Geräts Der RUGGEDCOM RS900W kann über die Taste RESET zurückgesetzt (neu gestartet) werden. Die Taste RESET ist vertieft eingebaut und kann nur mit einer Nadel oder einem kleinen Schraubendreher betätigt werden. Zum Zurücksetzen des Geräts drücken Sie die Taste RESET kurz mit einer Nadel.
RUGGEDCOM RS900W Kapitel 4 Installationshandbuch Kommunikationsports Kommunikationsports Der RUGGEDCOM RS900W kann mit Kommunikationsports verschiedener Typen ausgestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern. Abbildung 11: Zuweisung von Netzwerkports 1. Ports 1 bis 6 2. Ports 7 und 8 3. Port 9 Port 1 bis 6...
Kommunikationsports Installationshandbuch Abschnitt 4.1 Ethernet-Ports in Kupfertechnik Der RUGGEDCOM RS900W unterstützt mehrere 10/100Base-TX-Ethernet-Ports, die den Anschluss an standardmäßige geschirmte oder ungeschirmte, paarweise verdrillte Kabel der Kategorie 5 (CAT-5) mit RJ45- Steckverbindern ermöglichen. WARNUNG! Stromschlaggefahr – Gefahr schwerer Personenschäden und/oder Störungen an Geräten. Vergewissern Sie sich bei Verwendung geschirmter Kabel, dass die geschirmten Kabel über den Schirmleiter und...
RUGGEDCOM RS900W Kapitel 4 Installationshandbuch Kommunikationsports Technische Daten Technische Daten zu den verfügbaren Ethernet-Ports in Kupfertechnik finden Sie in Abschnitt 5.3, „Technische Daten für Ethernet-Port in Kupfertechnik“. Abschnitt 4.2 Ethernet-Ports in Glasfasertechnik Ethernet-Ports in Glasfasertechnik sind entweder mit MTRJ (Mechanical Transfer Registered Jack)-, LC (Lucent Connector)-, SC (Standard oder Subscriber Connector)- oder ST (Straight Tip)-Steckverbindern erhältlich.
Abschnitt 4.3 Drahtlose Ethernet-Ports Der RUGGEDCOM RS900W unterstützt ein optionales Paket aus IEEE 802.11-kompatiblen drahtlosen Ethernet- Ports für den Zugriff auf ein drahtloses lokales Netzwerk (WLAN). Entsprechend der gewählten Optionen ist das Gerät für den Einsatz in Nordamerika (US), der Europäischen Union (EU), Australien (AU) oder Indien (IN) zugelassen.
Spitzenwert den Durchschnittswert zu berechnen, subtrahieren Sie 3 dBm. • Die maximale Segmentlänge ist weitestgehend von Faktoren, wie Faserqualität, und der Anzahl an Rangierungen und Spleiße abhängig. Für Hilfe bei der Bestimmung der maximalen Segmentabstände wenden Sie sich an einen Siemens-Vertriebspartner. Tx (dBm) Empf.- Empf.-...
-22,5 Gilt für den typischen Fall. Abschnitt 5.5 Betriebsumgebung Der RUGGEDCOM RS900W ist für einen Betrieb unter folgenden Umgebungsbedingungen ausgelegt. Umgebungstemperatur im Betrieb -40 bis 85 °C (-40 bis 185 °F) Umgebungstemperatur bei Lagerung -40 bis 85 °C (-40 bis 185 °F) Relative Umgebungsluftfeuchtigkeit 5 % bis 95 %...
RUGGEDCOM RS900W Kapitel 6 Installationshandbuch Zertifizierung Zertifizierung Das RUGGEDCOM RS900W-Gerät wurde gründlich geprüft, um seine Konformität mit anerkannten Normen zu garantieren, und es hat die Zulassung von anerkannten Zulassungsbehörden erhalten. INHALT • Abschnitt 6.1, „Zulassungen“ • Abschnitt 6.2, „Typprüfungen EMV und Umgebungsbedingungen“...
Seite 44
• Title 21 Code of Federal Regulations (CFR) – Chapter I – Sub-chapter J – Radiological Health Abschnitt 6.1.4 ISED Für dieses Gerät hat Siemens Canada Ltd erklärt, dass es die Anforderungen der folgenden ISED-Norm (Innovation Science and Economic Development) in Kanada erfüllt: • CAN ICES-3 (A)/NMB-3 (A)
Einrichtungen der Informationstechnik – Sicherheit – Teil 1: Allgemeine Anforderungen Abschnitt 6.1.6 RoHS Für dieses Gerät hat Siemens Canada Ltd erklärt, dass es die Anforderungen der folgenden RoHS- Schadstoffrichtlinien erfüllt, die eine Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten untersagen: •...
EMV-Unempfindlichkeitsprüfung nach IEEE 1613 HINWEIS Der RUGGEDCOM RS900W erfüllt die Anforderungen der Klasse 2 für eine reine Glasfaserkonfiguration und die Anforderungen der Klasse 1 für Kupferanschlüsse. Bei Klasse 1 ist ein vorübergehender Kommunikationsverlust zulässig, während Klasse 2 eine fehlerfreie und unterbrochene Kommunikationen erfordert.
