Klemme für Minuspol/Neutralleiter (-/N)
6
Abbildung 2.5 Verdrahtung von AC-Reihenklemmen – Reihenklemme mit Schraubanschluss
für HI-Netzteile
Hinweis
Verwenden Sie bei erheblicher Stoß- oder Schwingungsbelastung für sichere,
zuverlässige Verbindungen Ringkabelschuhe M3.5 mit einem maximalen
Außendurchmesser von 7 mm. Achten Sie darauf, dass kein blankes Metall über
die Sicherheitsabdeckung hinausragt.
Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der
Klemme für Pluspol/Phase (+/L) am Klemmenblock.
Verbinden Sie den Minusdraht der Spannungsquelle mit der Minusklemme/
neutral (–/N) an der Reihenklemme.
Montieren Sie bei Schraubklemmenleisten die Sicherheitsabdeckung.
Schraube
1
Sicherheitsabdeckung
2
Schraubklemmleiste
3
RUGGEDCOM RX1510-Gerät
4

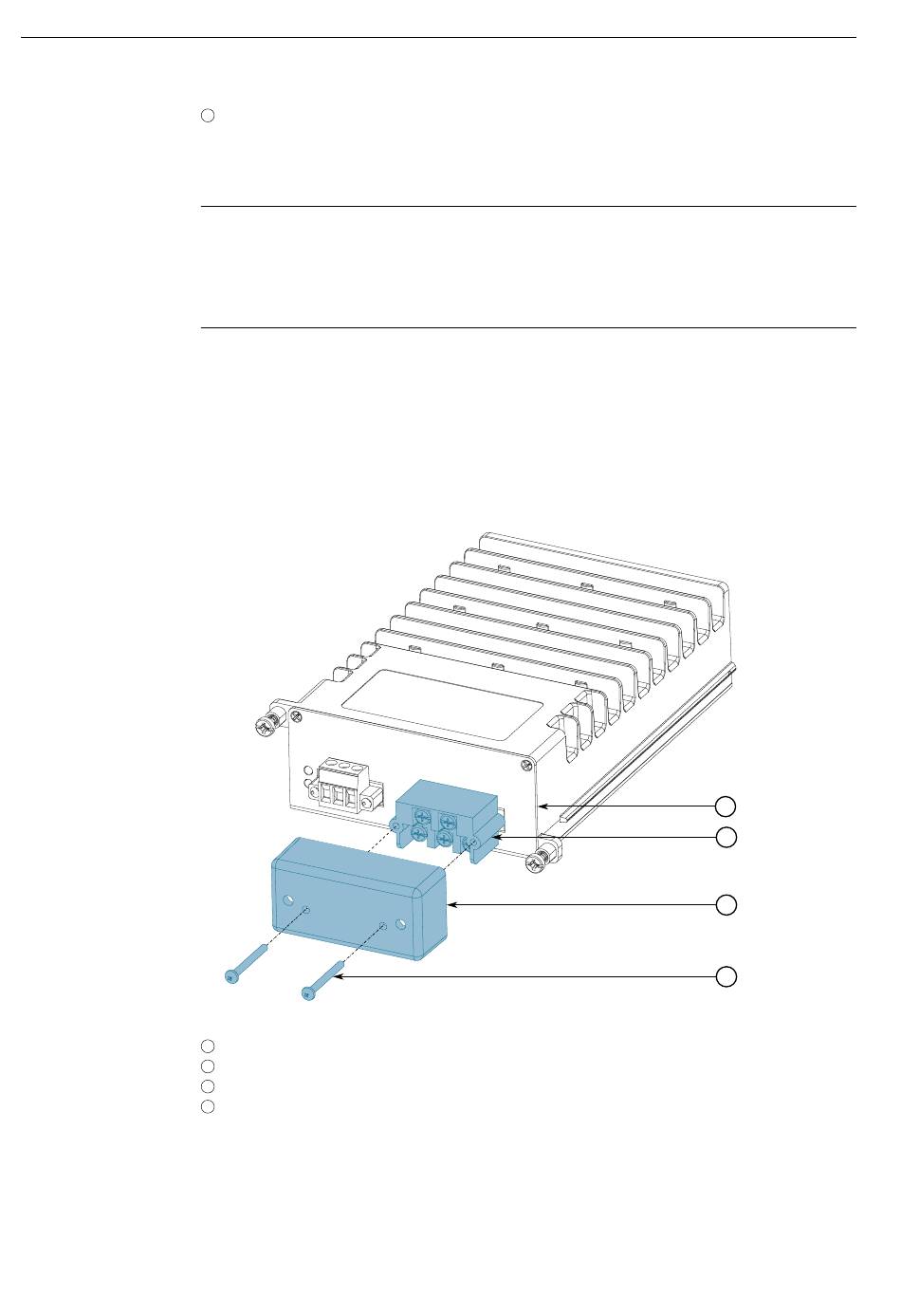

Abbildung 2.6 Montieren der Sicherheitsabdeckung
2.5.1 Anschließen der AC/DC-Hochspannungsversorgung
Installieren des Geräts
