4.4 Installieren/Entfernen von Stromversorgungsmodulen
2.
3.
4.
5.
Installieren eines Stromversorgungsmoduls
Gehen Sie zum Installieren eines Stromversorgungsmoduls wie folgt vor:
1.
2.
3.
32
Lösen Sie die Schrauben, mit denen das Modul am Chassis befestigt ist, bis das
Modul entfernt werden kann.
Chassis
1
Schrauben
2
Stromversorgung
3

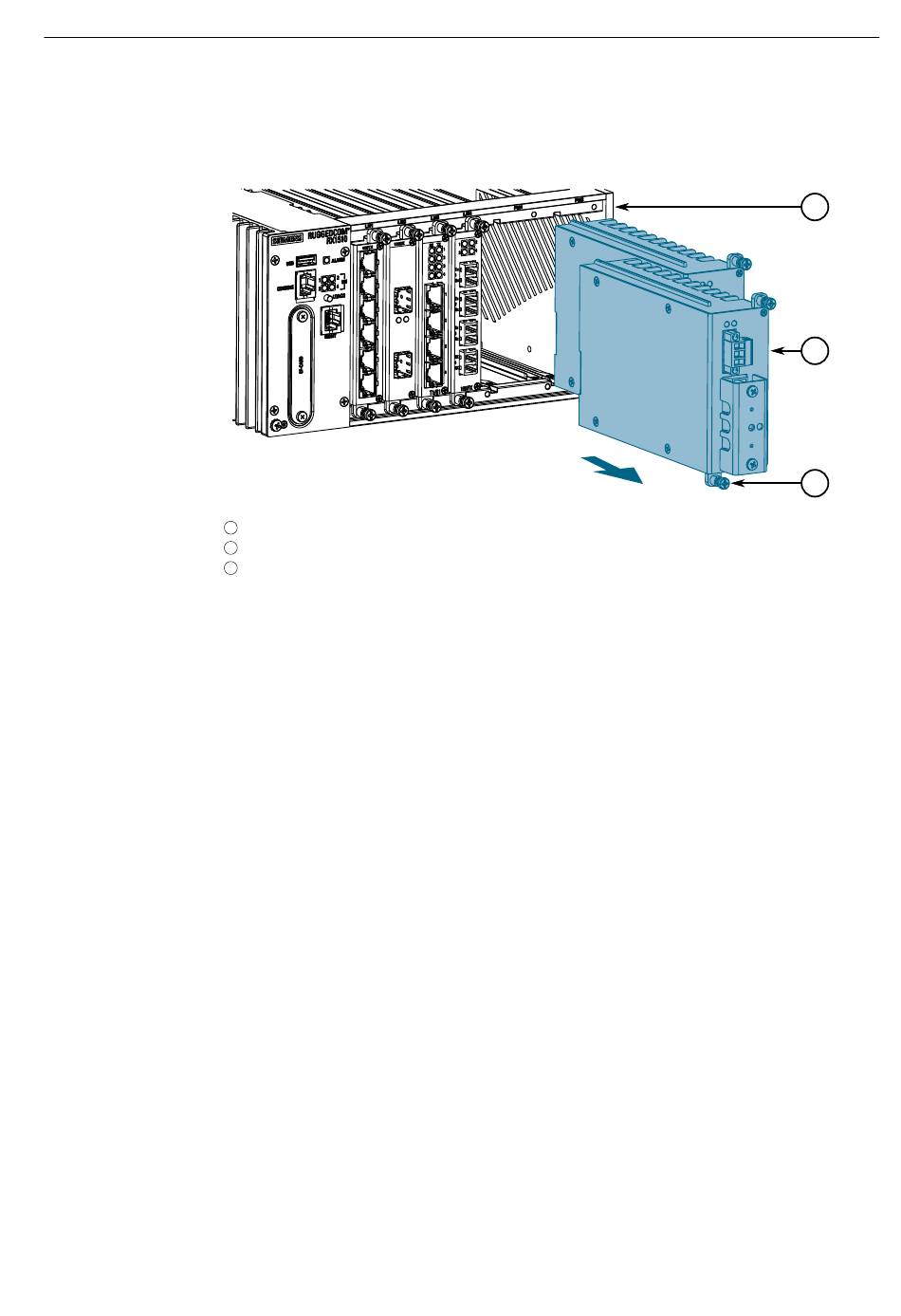

Abbildung 4.5 Entfernen der Stromversorgung
Schieben Sie das Modul aus dem Chassis.
Trennen Sie die Stromversorgungsverdrahtung vom Reihenklemme. Alternativ
können Sie die Reihenklemme mit der noch angeschlossenen Verdrahtung
entfernen und beiseite legen, um sie später mit dem neuen Modul zu verbinden.
Installieren Sie ein neues Modul oder ein Blindmodul zum Schutz vor
eindringendem Staub oder Schmutz.
Entfernen Sie gegebenenfalls das vorhandene Modul.
Schließen Sie die mitgelieferte Reihenklemme (sofern anwendbar) am Modul an
oder schließen Sie den Reihenklemme des Vorgängermoduls an.
Bestätigen Sie bzw. schließen Sie die Verdrahtung der Stromversorgung
am Modul an. Weitere Informationen finden Sie unter
Netzspannung (Seite 12)".
"Anschluss an die
RUGGEDCOM RX1510
