FN2012-A1

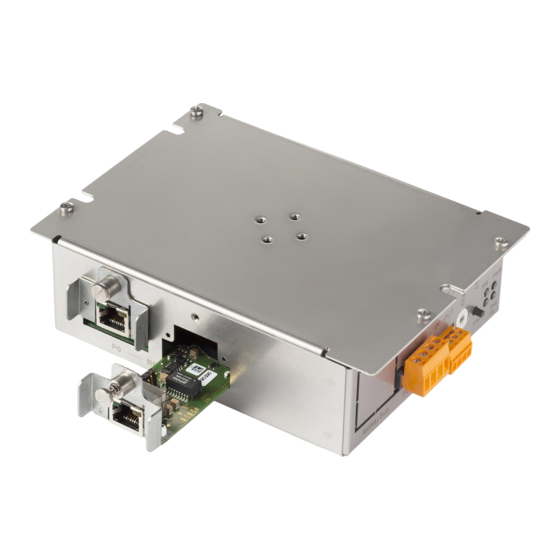

Ethernet switch (modular)
A6V10455902_de--_c
2018-08-10
Integrierter Switch für Ethernet-Backbone in FS20/FS720 Brandmeldesystemen und
abgesetzter Switch für Fremdprodukte
●
Zum Einbau in zugelassene FS20/FS720-Gehäuse
●
2x Ethernet-Port für lokales Ethernet (stationsintern)
●
2x Ethernet-Port für externes Ethernet mit erhöhter EMV-Sicherheit und
Erdschlussüberwachung
●
2x Steckplatz für optionale Ethernet-Module (Ring-Ports)
●
MoNet-Bus-Anschluss für Signalübertragung mit Peripheriebus via
Verbindungsmodul (MoNet)
●
Konfigurierbar mit 16-poligem Drehschalter
●
1x potentialfreier Relais-Ausgang für Fehlersignal
●
Speisungsanschluss (redundant)
●
Speisung über MoNet-Bus
●
2x Steckplatz für optionale Ethernet-Module (Ring-Ports) – nicht im Lieferumfang
–
VN2002 Ethernet-Modul (MM)
–
VN2003 Ethernet-Modul (SM)
Building Technologies
Control Products and Systems
Werbung
Verwandte Anleitungen für Siemens FN2012-A1
Inhaltszusammenfassung für Siemens FN2012-A1

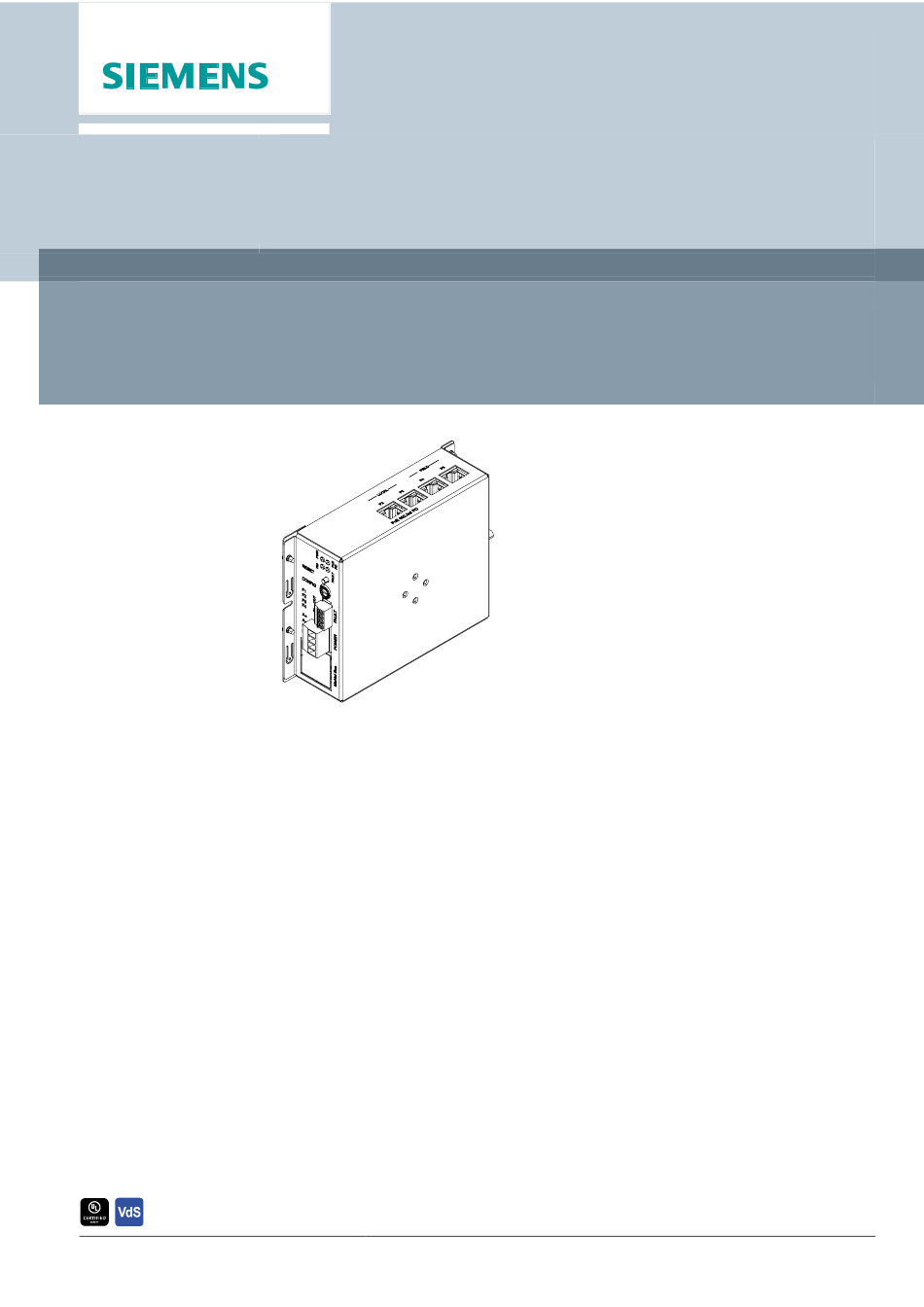

- Seite 1 FN2012-A1 Ethernet switch (modular) Integrierter Switch für Ethernet-Backbone in FS20/FS720 Brandmeldesystemen und abgesetzter Switch für Fremdprodukte ● Zum Einbau in zugelassene FS20/FS720-Gehäuse ● 2x Ethernet-Port für lokales Ethernet (stationsintern) ● 2x Ethernet-Port für externes Ethernet mit erhöhter EMV-Sicherheit und Erdschlussüberwachung ●...
- Seite 2 Anwendung Der Ethernet-Switch (modular) FN2012 ist für den Betrieb eines Ethernet-Netzwerks in einem Brandmeldesystem und unterstützt die Übertragung von systemweiten Notlaufsignalen. Bestimmungsgemäße Verwendung ● Integrierter Switch für Ethernet-Backbone in FS20/FS720-Brandmeldesystemen ● Abgesetzter Switch für Fremdprodukte, beispielsweise zum Anschluss einer Management-Station Funktionen Farbe Funktion...
- Seite 3 Funktionsanzeige Mögliche Fehlerbehebung FW Update Failed ● Ethernet-Switch versucht erneut die Verbindung aufzubauen um die FW zu laden. ● Neustart FW-Update über SintesoWorks ausführen. Checksum Failed ● Neustart FW-Update über SintesoWorks ausführen. Fatal FAULT ● Reset ausführen. Falls erfolglos, liegt ein Hardware-Fehler vor. ●...
- Seite 4 Data Link Fault ● Nacheinander jeden Ethernet-Switch austauschen, bis das fehlerhafte Gerät gefunden wurde. Fehlerbehebung Typenübersicht Artikelnummer Bezeichnung Bemerkungen FN2012-A1 S54400-B152-A1 Ethernet-Switch (modular) Ethernet-Module für optisches Ethernet müssen separat bestellt werden Hutschienenclip und Montagematerial im Lieferumfang. Zubehör Optionale optische Ethernet-Module Artikelnummer...
- Seite 5 Produktdokumentation Titel Dokument-ID Sinteso Cerberus PRO Systembeschreibung 008836 A6V10210355 Produktdaten 008837 A6V10210368 Projektierung 008843 A6V10210362 Montage/Installation 008851 A6V10210390 Verwandte Dokumente wie Umweltdeklarationen, CE-Deklarationen u. a. können Sie über folgende Internet-Adresse herunterladen: http://siemens.com/bt/download Building Technologies A6V10455902_de--_c Fire Safety 2018-08-10...
- Seite 6 Technische Daten Speisung Betriebsspannung DC 24 V Stromverbrauch Standby 95 mA @24 V Stromverbrauch eingebaut, Speisung über Max.190 mA @24 V MoNetBus oder AUX-Power Ethernet Schnittstellen Buchsen 4x RJ45, 10/100 Mbit/s Leitungslänge Max. 100 m über FC TP Standard Kabel Anschlüsse Externer Speisungseingang Steckklemme 4-polig...
- Seite 7 Building Technologies A6V10455902_de--_c Fire Safety 2018-08-10...
- Seite 8 Herausgegeben von © Siemens Schweiz AG, 2015 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Building Technologies Division International Headquarters Theilerstrasse 1a CH-6300 Zug Tel. +41 58 724 2424 www.siemens.com/buildingtechnologies Building Technologies A6V10455902_de--_c Fire Safety 2018-08-10 Dokument-ID A6V10455902_de--_c Ausgabe 2018-08-10...
