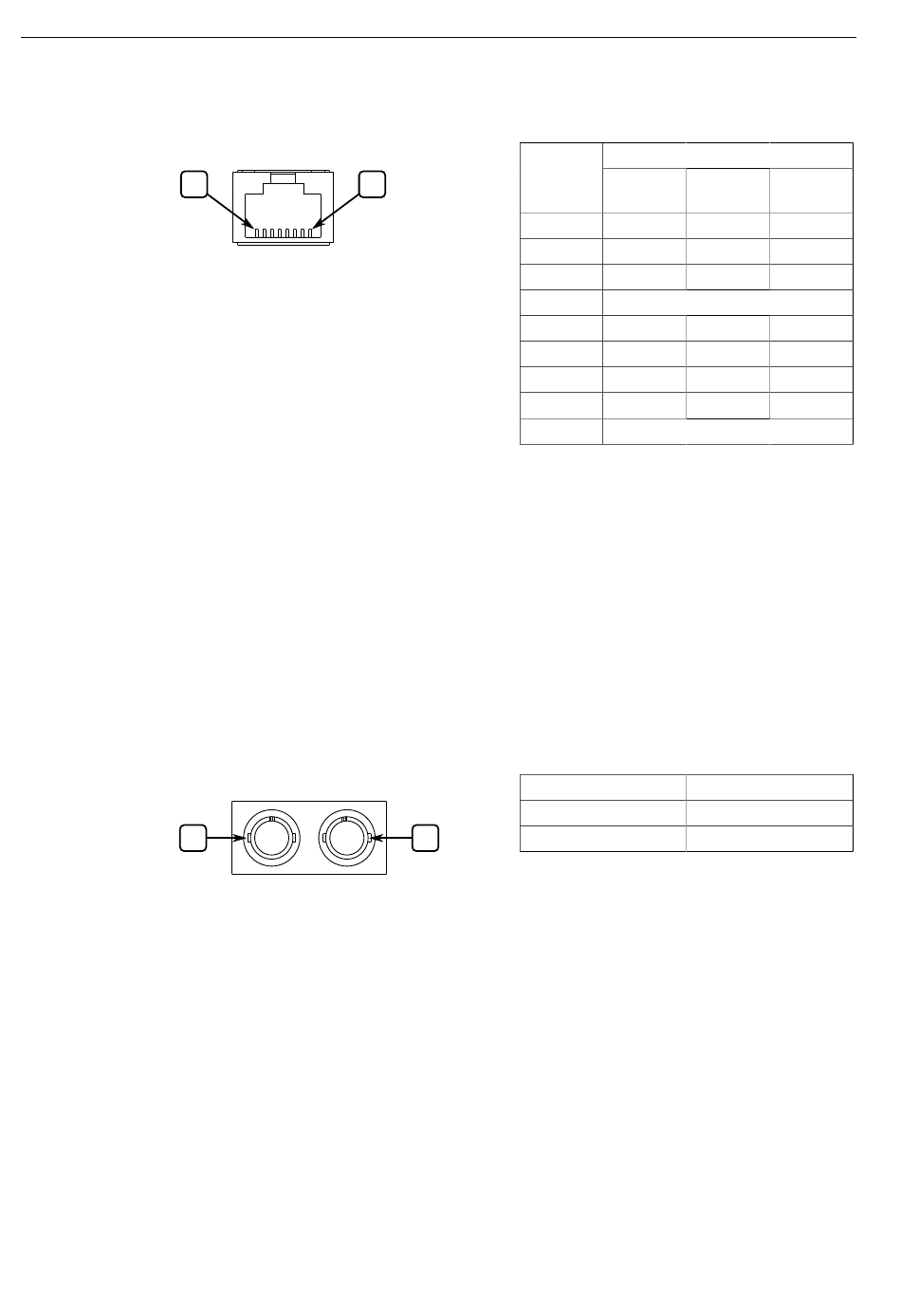

Die Pinbelegung für die RS232/RS485/RS422-Ports (RJ45) ist wie folgt:
8
Abbildung 4.9
a
Kein interner Abschluss vorgesehen.
b
Intern verbunden.
c
Intern verbunden.
d
Im RS232-Modus befindet sich dieser Pin in einem Zustand mit hoher Impedanz. Eine DEE, die RTS
feststellt, wird CTS bestätigt sehen, obwohl das Gerät keine Hardware-Flusskontrolle durchführt.
4.4.3
Serielle RS232/RS485/RS422-Ports in Glasfasertechnik
Der RS910W kann mit seriellen RS232/RS485/RS422-Ports in Glasfasertechnik ausge-
stattet werden. Jeder Port kann über das Betriebssystem von RUGGEDCOM RS910W
individuell auf den Modus RS232, RS485 oder RS422 eingestellt werden. Weitere
Informationen finden Sie im RUGGEDCOM ROS User Guide für den RS910W.
Die Pinbelegung für die RS232/RS485/RS422-Ports in Glasfasertechnik ist wie folgt:
1
Abbildung 4.10
4.4.4
Anschließen mehrerer RS485-Geräte
Jeder RS485-Port kann mit mehreren RS485-Geräten kommunizieren, wenn die Gerä-
te hintereinander über eine einzelne Zweidrahtleitung mit Sende- und Empfangssi-
gnalen auf denselben zwei Drähten verkabelt sind (Halbduplex). Befolgen Sie die fol-
genden Anweisungen, um eine zuverlässige kontinuierliche Kommunikation sicher-
zustellen:
•
RUGGEDCOM RS910W
Montagehandbuch, 02/2020, C79000-G8900-1031-09
Serieller Konsolenport RS232/
RS485/RS422 RJ45
Serielle Glasfaser-Konsolen-
ports RS232/RS485/RS422
Verwenden Sie geschirmte Kabel, um die Auswirkungen elektrischer Störquellen
in der Umgebung zu minimieren.
4.4.3 Serielle RS232/RS485/RS422-Ports in Glasfasertechnik
1
Schirmung
2
Kommunikations-Ports
a
Pin
Bezeichnung
RS232-
Betriebs-
Modus
art RS485
b
1
DSR/RI
b
2
DCD
c
3
DTR
4
Erdung (Schutzkontakt)
5
RX
6
TX
TX/RX+
c
d
7
CTS
c
d
8
RTS
TX/RX-
Gehäusemasse
Pin
1
2
Betriebs-
art RS422
RX-
RX+
TX+
TX-
Bezeichnung
Rx
Tx
