Installation des Geräts
2.7.2 Anschließen der Gleichspannungsversorgung (DC)
4.
5.
6.
20
[Optional] Wenn ein redundanter Anschluss erforderlich ist, wiederholen Sie
Schritt 2
und
Schritt
3, um die Sekundärleistungseingänge anzuschließen.
2
2
1
3
1
Plusklemme
1
Minusklemme
2
Überspannungsschutzklemme
3
Geschirmtes Erdungskabel
4

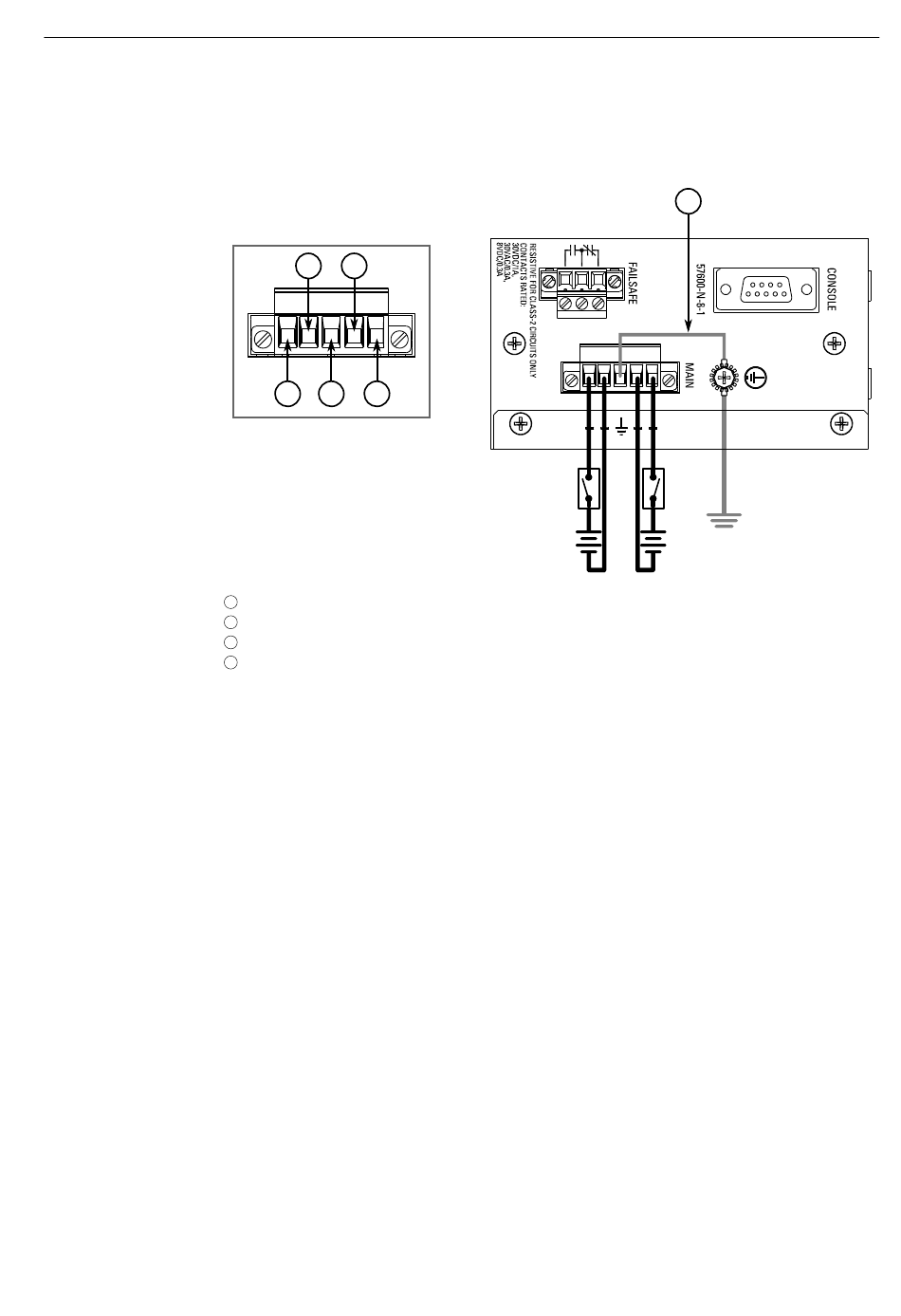

Abbildung 2.9
Verdrahtung der Reihenklemme – Doppelte DC-Stromversorgungseingänge
Verbinden Sie mit einem geflochtenen Erdungsband oder einem anderen ange-
messenen Erdungsleiter die Erdungsklemme für Überspannung mit dem Gehäu-
semasseanschluss. Die Überspannungsmasseklemme wird als Erdungsleiter für
alle Überspannungsschutzschaltungen im Gerät verwendet.
Verbinden Sie den von der Spannungsquelle kommenden Erdungsleiter mit der
Chassis-Erdungsklemme an der Reihenklemme.
4
±
±
±
±
Montagehandbuch, 02/2020, C79000-G8900-1031-09
RUGGEDCOM RS910W
