d
Intern verbunden.
e
Im RS232-Modus befindet sich dieser Pin in einem Zustand mit hoher Impedanz. Eine DEE, die RTS
feststellt, wird CTS bestätigt sehen, obwohl das Gerät keine Hardware-Flusskontrolle durchführt.
4.3.2

Serielle RS232/RS485/RS422-Ports (RJ45)

Der RS910 kann mit seriellen RS232/RS485/RS422-Ports (RJ45) ausgestattet werden.
Jeder Port kann über das Betriebssystem von RUGGEDCOM RS910 individuell auf den
Modus RS232, RS485 oder RS422 eingestellt werden. Weitere Informationen finden
Sie im RUGGEDCOM ROS User Guide für den RS910.

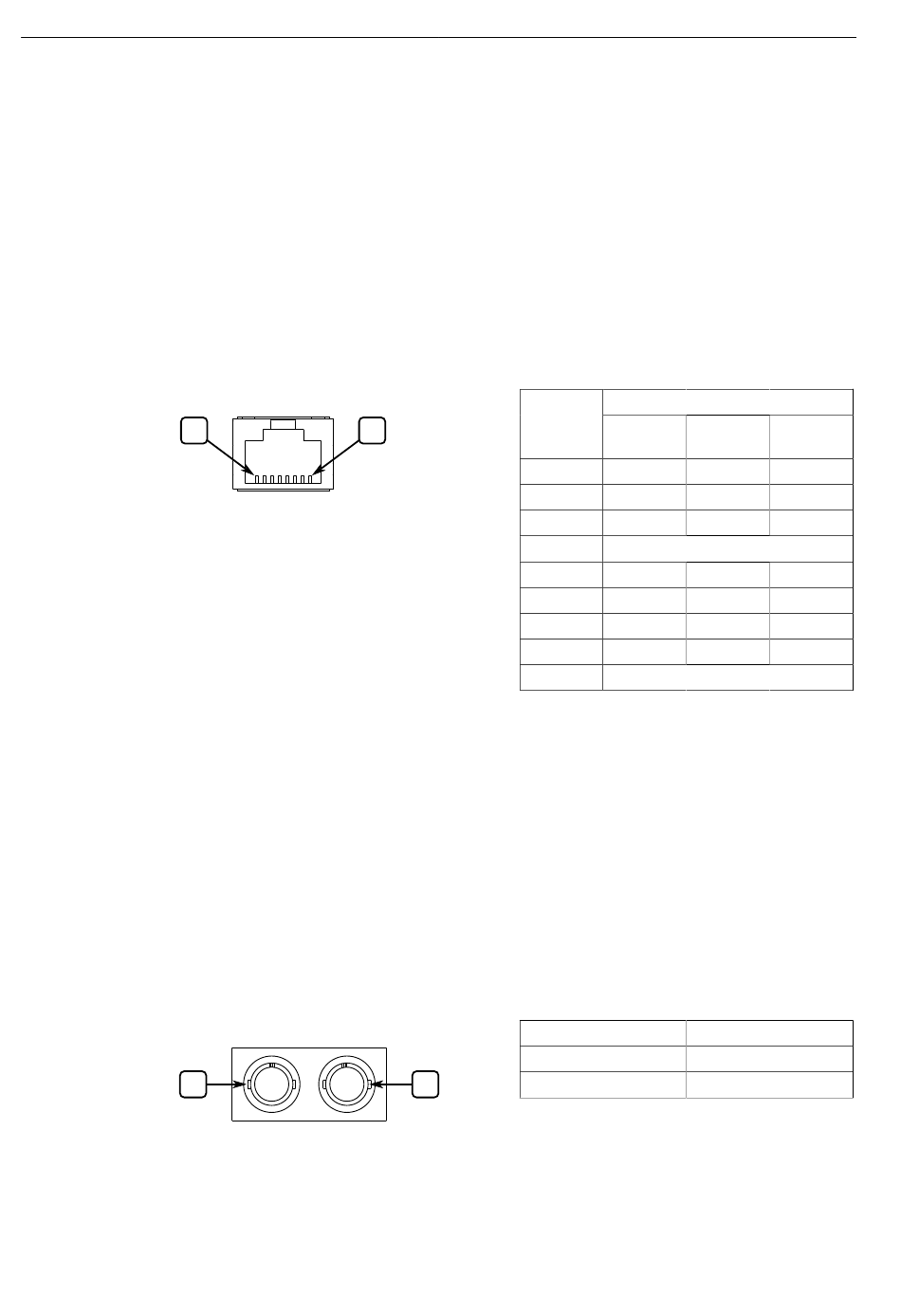

Die Pinbelegung für die RS232/RS485/RS422-Ports (RJ45) ist wie folgt:
8
Abbildung 4.9
a
Kein interner Abschluss vorgesehen.
b
Intern verbunden.
c
Intern verbunden.
d
Im RS232-Modus befindet sich dieser Pin in einem Zustand mit hoher Impedanz. Eine DEE, die RTS
feststellt, wird CTS bestätigt sehen, obwohl das Gerät keine Hardware-Flusskontrolle durchführt.
4.3.3

Serielle RS232/RS485/RS422-Ports in Glasfasertechnik

Der RS910 kann mit seriellen RS232/RS485/RS422-Ports in Glasfasertechnik ausge-
stattet werden. Jeder Port kann über das Betriebssystem von RUGGEDCOM RS910
individuell auf den Modus RS232, RS485 oder RS422 eingestellt werden. Weitere
Informationen finden Sie im RUGGEDCOM ROS User Guide für den RS910.
Die Pinbelegung für die RS232/RS485/RS422-Ports in Glasfasertechnik ist wie folgt:
1
Abbildung 4.10
RUGGEDCOM RS910
Montagehandbuch, 02/2020, C79000-G8900-1029-09
1
Serieller Konsolenport RS232/
RS485/RS422 RJ45
2
Serielle Glasfaser-Konsolen-
ports RS232/RS485/RS422
4.3.2 Serielle RS232/RS485/RS422-Ports (RJ45)
a
Pin
RS232-
Modus
b
1 DSR/RI
b
2 DCD
c
3 DTR
4
5 RX
6 TX
c
7 CTS
c
8 RTS
Schirmung
Pin
1
2
Kommunikations-Ports
Bezeichnung
Betriebs- Betriebs-
art RS485 art RS422
RX-
Erdung (Schutzkontakt)
RX+
TX/RX+ TX+
d
d
TX/RX- TX-
Gehäusemasse
Bezeichnung
Rx
Tx
