- Seite 1 Montagehandbuch SIMATIC NET Rugged Ethernet Switches RUGGEDCOM RS900L Ausgabe 02/2020 https://www.siemens.com...
- Seite 2 Vorwort Einleitung Installation des Geräts SIMATIC NET Gerätemanagement Rugged Ethernet Switches RUGGEDCOM RS900L Kommunikations-Ports Technische Daten Montagehandbuch Zertifizierung 02/2020 C79000-G8900-1027-06...
-
Seite 3: Qualifiziertes Personal
Beachten Sie Folgendes: WARNUNG Siemens -Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorge- sehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müs- sen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme,... -
Seite 4: Inhaltsverzeichnis
Haftungsausschluss ......................... v Eingetragene Markenzeichen ....................v Gewährleistung ........................vi Schulung ..........................vi Kundensupport ........................vii Kontakt Siemens ........................vii Einleitung ..........................1 Funktionale Highlights ..................1 Beschreibung ......................2 Erforderliche Werkzeuge und Werkstoffe ............... 4 Außerbetriebnahme und Entsorgung ..............4 Empfehlungen zur Verkabelung ................ - Seite 5 FCC ........................38 6.1.3 FDA/CDRH ......................38 6.1.4 ISED ........................38 6.1.5 TÜV SÜD ......................39 6.1.6 ACMA ........................39 6.1.7 RoHS ........................39 6.1.8 Sonstige Zulassungen ..................40 Typprüfungen EMV und Umgebungsbedingungen ..........40 RUGGEDCOM RS900L Montagehandbuch, 02/2020, C79000-G8900-1027-06...
-
Seite 6: Vorwort
Vorwort In diesem Handbuch wird der RUGGEDCOM RS900L beschrieben. Es werden die wesentlichen Funktionen des Geräts, die Installation, Inbetriebnahme und wichtige technische Daten beschrieben. Das Handbuch richtet sich an technisches Netzwerkpersonal, das für die Installati- on, Inbetriebnahme und Instandhaltung des Geräts verantwortlich ist. Seine Verwen- dung ist auch für Netzwerk- und Systemplaner, Systemprogrammierer und Leitungs-... -
Seite 7: Gewährleistung
Verwendung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Gewährleistung Siemens gewährt eine Garantie von fünf (5) Jahren ab dem Kaufdatum auf das Pro- dukt unter der Bedingung, dass das Produkt während der Garantiedauer zu War- tungszwecken an unser Werk zurückgesandt wird. Dieses Produkt enthält keine vom Anwender instandsetzbaren Teile. -
Seite 8: Kundensupport
Vorwort Kundensupport Kundensupport Der Kundensupport ist für alle Kunden von Siemens rund um die Uhr an 7 Tagen in der Woche erreichbar. Für technischen Support oder allgemeine Informationen wen- den Sie sich auf einem der folgenden Wege an den Siemens-Kundensupport: Online Stellen Sie Ihre Support-Anfrage über... - Seite 9 Vorwort Kontakt Siemens viii RUGGEDCOM RS900L Montagehandbuch, 02/2020, C79000-G8900-1027-06...
-
Seite 10: Einleitung

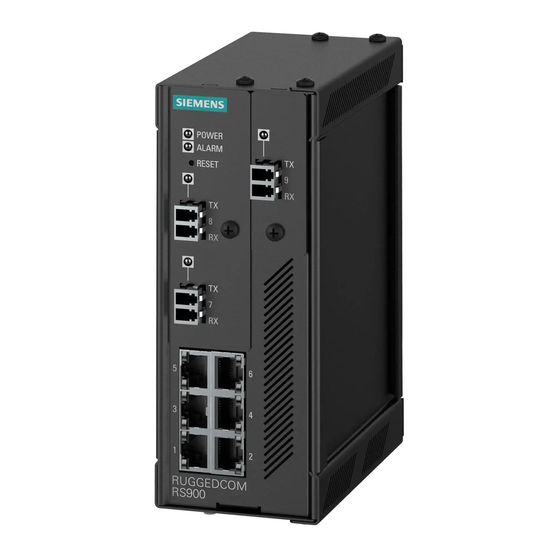

Einleitung Der RUGGEDCOM RS900L ist ein Fully Managed Ethernet Switch mit sechs Ports und Fähigkeiten für Ethernet over VDSL (EoVDSL) für den Einsatz in der Energieerzeu- gung und -verteilung, der für den zuverlässigen Betrieb in elektrisch rauen und klima- tisch anspruchsvollen Umgebungen entwickelt wurde. -
Seite 11: Ex-Schutz-Zertifizierung: Class I, Division
Reihenklemmen für zuverlässige wartungsfreie Verbindungen • Sicherheitszulassung CSA/UL 60950-1 bis 85 °C (185 °F) Beschreibung Der RUGGEDCOM RS900L verfügt auf dem Frontbedienfeld über eine Reihe von Ports, Steuerelementen und Anzeige-LEDs, die zum Anschließen und Konfigurieren des Geräts sowie zur Fehlerbehebung dienen. RUGGEDCOM RS900L... - Seite 12 EoVDSL-Port RS232-Konsolenport (seriell) Eehlersicheres Alarmrelais Chassis-Erdungsanschluss Reihenklemme für Stromversorgung Abbildung 1.1 RUGGEDCOM RS900L LED POWER Leuchtet grün, wenn das Gerät mit Strom versorgt wird. LED ALARM Leuchtet rot, wenn eine Alarmbedingung vorhanden ist. Konsolenport Der Port für die serielle Konsole dient als direkte Schnittstelle mit dem Gerät und für den Zugriff auf Verwaltungsfunktionen.
-
Seite 13: Erforderliche Werkzeuge Und Werkstoffe
Alle Ethernet-Ports in Kupfertechnik an den RUGGEDCOM-Produkten sind mit Über- spannungsschutzschaltungen zum Schutz vor Schäden durch elektrische Transienten ausgestattet und entsprechen den Normen IEC 61850-3 und IEEE 1613 der Schutz- klasse I. Dies bedeutet, dass es während eines transienten elektrischen Ereignisses zu RUGGEDCOM RS900L Montagehandbuch, 02/2020, C79000-G8900-1027-06... -
Seite 14: Unterstützte Glasfaserkabel
Fehlern oder Unterbrechungen der Kommunikation kommen kann, die Wiederher- stellung jedoch automatisch geschieht. Siemens empfiehlt ebenfalls nicht die Verwendung von in Kupfer ausgeführten Ethernet-Ports zur Anbindung von Geräten im Feld über Entfernungen, durch die bei Fehlerzuständen zwischen Leitung und Erde starke Erhöhungen des Erdpotentials (über 2500 V) auftreten könnten. - Seite 15 Einleitung 1.5.1 Unterstützte Glasfaserkabel RUGGEDCOM RS900L Montagehandbuch, 02/2020, C79000-G8900-1027-06...
-
Seite 16: Installation Des Geräts
Dieses Produkt enthält keine vom Anwender instandsetzbaren Teile. Die Gewährleis- tung erlischt, sobald Wartungsmaßnahmen von unbefugtem Personal ausgeführt werden. Von Siemens AG nicht ausdrücklich genehmigte Änderungen können zu ungülti- gen Spezifikationen, Prüfergebnissen und behördlichen Zulassungen führen, und die Berechtigung des Anwenders zum Betrieb dieses Geräts kann erlöschen. -
Seite 17: Allgemeines Vorgehen
Beschädigung. Prüfen Sie, ob der Lieferumfang vollständig ist. NOTICE Wenn ein Teil fehlt oder beschädigt ist, wenden Sie sich an Siemens zur Unterstüt- zung. Installation des Geräts in explosionsgefährdeten Bereichen Der RUGGEDCOM RS900L erfüllt konstruktiv die Sicherheitsstandards nach Class I, Division 2 für explosionsgefährdete Bereiche, in denen im Gegensatz zu normalen... -
Seite 18: Montage Des Geräts
Le remplacement de composants pourrait compromettre l'admissibilité à la Classe I, Division 2. Montage des Geräts Der RUGGEDCOM RS900L ist auf maximale Flexibilität bei der Montage und Anzeige ausgelegt. Das Gerät kann mit Adaptern ausgestattet werden, um eine Montage auf einer DIN-Schiene oder in einer Schalttafel zu ermöglichen. -
Seite 19: Montage Des Geräts Auf Einer Din-Schiene
2.4.1 Montage des Geräts auf einer DIN-Schiene Der RUGGEDCOM RS900L kann mit einer auf der Rückseite des Chassis vorinstal- lierten Halterung für die DIN-Schiene bestellt werden. Mit Hilfe des Adapters kann das Gerät auf eine DIN-Schiene (35 mm oder 1.4 in) nach IEC/EN 60715 oder TS35 geschoben werden. - Seite 20 Montage des Geräts auf einer DIN-Schiene Schieben Sie einen Schlitzschraubendreher in die Nut der Schiebeentriegelung und bewegen Sie ihn nach unten. Drücken Sie das Gerät unten gegen die DIN-Schiene und lassen Sie dann die Schiebeentriegelung los, damit das Gerät einrastet. RUGGEDCOM RS900L Montagehandbuch, 02/2020, C79000-G8900-1027-06...
-
Seite 21: Schalttafeleinbau Des Geräts
2.4.2 Schalttafeleinbau des Geräts Für den Schalttafeleinbau kann der RUGGEDCOM RS900L mit Adaptern für die Schalt- tafel ausgestattet werden, die auf der Ober- und Unterseite des Chassis sind. Mithil- fe der Adapter ist es möglich, das Gerät mit Schrauben an einer Schalttafel zu befesti- gen. -
Seite 22: Anschließen Des Ausfallsicheren Alarmrelais
Alarm konfiguriert, öffnet das Relais den Schließerkontakt (NO) und schließt den Öffnerkontakt (NC). Hinweis Die Steuerung des Ausgangs des ausfallsicheren Relais ist über RUGGEDCOM RS900L konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die Signalisierung eines Alarms bei Stromausfall. Ausführliche Informationen finden Sie im RUGGEDCOM ROS User Guide zum RUGGEDCOM RS900L. -
Seite 23: Anschluss An Die Netzspannung
Öffnerkontakt Massekontakt Schließerkontakt Abbildung 2.4 Verdrahten des fehlersicheren Alarmrelais Anschluss an die Netzspannung Der RUGGEDCOM RS900L kann mit einer einzelnen AC/DC-Hochspannungsversor- gung oder DC-Niederspannungsversorgung betrieben werden. WICHTIG • Bei für 110/230 VAC ausgelegten Geräten muss ein entsprechend bemessener AC-Leistungsschalter installiert werden. - Seite 24 Spannungen mit Gehäusemasse und muss entfernt werden, um Schäden an der Schutzschaltung während der Prüfung zu verhindern. Hinweis Ziehen Sie alle Anschlussklemmen mit einem Drehmoment von 0,6 Nm fest. Befestigen Sie die Leistungsklemmenleiste am Gerät. RUGGEDCOM RS900L Montagehandbuch, 02/2020, C79000-G8900-1027-06...
- Seite 25 Installation des Geräts 2.6.1 Anschließen der AC/DC-Hochspannungsversorgung Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der Klemme für Pluspol/Phase (+/L) am Klemmenblock. Plusklemme/stromführend (+/L) Minusklemme/neutral (-/N) Überspannungsschutzklemme Geschirmtes Erdungskabel Abbildung 2.5 Klemmenblockverdrahtung RUGGEDCOM RS900L Montagehandbuch, 02/2020, C79000-G8900-1027-06...
-
Seite 26: Anschließen Der Gleichspannungsversorgung (Dc)
Chassis-Erdungsklemme an der Reihenklemme. 2.6.2 Anschließen der Gleichspannungsversorgung (DC) RUGGEDCOM RS900L ist für eine Spannungsversorgung mit 24 V oder 48 V mit Verpolungsschutz und doppelten Spannungsversorgungseingängen ausgestattet, wodurch es möglich ist, das Gerät über redundante Anschlüsse mit einer einzelnen Gleichstromversorgung zu verbinden. - Seite 27 Klemme für den Pluspol am Klemmenblock. ± ± Plusklemme Minusklemme Überspannungsschutzklemme Geschirmtes Erdungskabel Abbildung 2.7 Verdrahtung der Reihenklemme – Einzelne DC-Stromversorgungseingänge Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der Klemme für den Minuspol am Klemmenblock. RUGGEDCOM RS900L Montagehandbuch, 02/2020, C79000-G8900-1027-06...
- Seite 28 Erdungsleiter die Erdungsklemme für Überspannung mit dem Gehäu- semasseanschluss. Die Überspannungsmasseklemme wird als Erdungsleiter für alle Überspannungsschutzschaltungen im Gerät verwendet. Verbinden Sie den von der Spannungsquelle kommenden Erdungsleiter mit der Chassis-Erdungsklemme an der Reihenklemme. RUGGEDCOM RS900L Montagehandbuch, 02/2020, C79000-G8900-1027-06...
- Seite 29 Installation des Geräts 2.6.2 Anschließen der Gleichspannungsversorgung (DC) RUGGEDCOM RS900L Montagehandbuch, 02/2020, C79000-G8900-1027-06...
-
Seite 30: Gerätemanagement
Verbinden Sie eine Workstation direkt mit dem seriellen RS232-Konsolenport, um Zugriff auf die Boot-Zeitsteuerung und die Konsolenschnittstelle von RUGGEDCOM RS900L zu erhalten. Der Konsolenport bietet Zugriff auf die Konsolenschnittstelle des RUGGEDCOM RS900L. WICHTIG Der serielle Konsolenport ist nur zur temporären Verbindung während der Erstkonfi- guration oder Fehlersuche bestimmt und darf nur in einem sicheren Bereich (gemäß... -
Seite 31: Konfigurieren Des Geräts
Verbinden Sie einen beliebigen verfügbaren Ethernet-Port am Gerät mit einem Management-Switch und greifen Sie über die IP-Adresse des Geräts auf die Konsole und die Webschnittstellen des RUGGEDCOM RS900L zu. Die werkseitig eingestellte IP-Adresse für den RUGGEDCOM RS900L lautet https://192.168.0.1. Weitere Informationen über verfügbare Ports finden Sie unter "Kommunikati-... -
Seite 32: Kommunikations-Ports
Kommunikations-Ports Der RUGGEDCOM RS900L kann mit Kommunikationsports verschiedener Typen aus- gestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern. Ports 1 bis 6 Ports 7 und 8 Port 9 Abbildung 4.1 Port-Zuweisung Port 1 bis 6 Ethernet-Ports in Kupfertechnik (10/100Base-TX) 7 und 8... -
Seite 33: Pinbelegung
Reserviert (nicht anschließen) Ethernet-Ports Reserviert (nicht anschließen) Daten senden- Reserviert (nicht anschließen) Reserviert (nicht anschließen) Technische Daten Technische Daten zu den verfügbaren Ethernet-Ports in Kupfertechnik finden Sie in "Technische Daten für Ethernet-Port in Kupfertechnik (Seite 32)". RUGGEDCOM RS900L Montagehandbuch, 02/2020, C79000-G8900-1027-06... -
Seite 34: Ethernet-Ports In Glasfasertechnik
Status Beschreibung Gelb (dauerhaft leuchtend) Verbindung hergestellt Gelb (blinkend) Verbindung (Aktivität) Keine Verbindung erkannt Technische Daten Technische Daten zu den verfügbaren Ethernet-Ports in Glasfasertechnik siehe "Tech- nische Daten für Ethernet-Ports in Glasfasertechnik (Seite 33)". RUGGEDCOM RS900L Montagehandbuch, 02/2020, C79000-G8900-1027-06... -
Seite 35: Eovdsl-Ports
über Entfernungen von bis zu 5 km. Universelle und Long-Reach-EoVDSL-Ports sind physikalisch nicht voneinander zu unterscheiden. Die Ausführung des Ports kann jedoch entweder über die Kurzangabe oder über die RUGGEDCOM RS900L-Benutzerschnittstelle bestimmt werden. EoVDSL-Ports können über RJ11-Steckverbinder angeschlossen werden. WICHTIG Universelle und Long-Reach-EoVDSL-Ports (Master oder Slave) müssen an EoV-... -
Seite 36: Eovdsl-Verdrahtung
Um die Brandgefahr zu verringern, verwenden Sie nur Kabel Nr. 26 AWG oder ein größeres Telefonanschlusskabel. • Twisted-Pairs sind eine effektive Methode zur Reduzierung magnetischer und kapazitiver Störungen, da sie den Bereich einer Magnetschleife auf nahezu Null reduzieren und für eine gleichmäßige Verteilung der Kapazitäten auf Masse und RUGGEDCOM RS900L Montagehandbuch, 02/2020, C79000-G8900-1027-06... -
Seite 37: Konfiguration Und Einstellung
4.3.2 Konfiguration und Einstellung Falls der RUGGEDCOM RS900L und ein weiteres Gerät jeweils über universelle EoV- DSL-Ports verfügen, ist ein Gerät als Master und das andere als Slave zu konfigurie- ren. Haben beide Geräte einen Long-Reach-EoVDSL-Port, ist keine Master/Slave-Konfi- guration erforderlich, da die Ports bereits als Master und Slave festgelegt sind. - Seite 38 Gerät aber in der Lage ist, die Verbindung aufrechtzuerhalten, wird ein Alarm ausgelöst, um den Benutzer über den reduzierten Rauschabstand zu informieren. Durch Konfigurieren des Parameters Rescan Mode in RUGGEDCOM RS900L kann der Benutzer steuern, an welchem Punkt ein erneuter Scan gestartet wird, wenn sich die Leitungsbedingungen verschlechtern.
- Seite 39 Vorgelagert (Slave ter an Slave) (MBit/s) an Master) (MBit/s) 0,50 1600 1,00 3300 1,50 4900 0,54 2,00 6600 0,54 2,50 8200 0,54 3,20 10500 0,54 4,00 13100 0,54 4,60 15100 0,54 5,00 16400 0,48 0,18 RUGGEDCOM RS900L Montagehandbuch, 02/2020, C79000-G8900-1027-06...
-
Seite 40: Technische Daten
3,15 A(T) 5,5 kVDC 10 W 10 VDC 36 VDC 3,15 A(T) 1,5 kVDC 10 W 37 VDC 72 VDC 3,15 A(T) 1,5 kVDC 10 W (T) kennzeichnet eine träge Sicherung. Die Leistungsaufnahme kann je nach Konfiguration variieren. RUGGEDCOM RS900L Montagehandbuch, 02/2020, C79000-G8900-1027-06... -
Seite 41: Technische Daten Des Ausfallsicheren Alarmrelais
IEEE 802.3z 1000Base-LX ü Technische Daten für Ethernet-Port in Kupfertechnik Nachfolgend aufgeführt sind die technischen Daten der Ethernet-Ports in Kupfertech- nik, die für den RUGGEDCOM RS900L bestellt werden können. Geschwindigkeit 10/100Base-TX Steckverbinder Duplex FDX/HDX Kabeltyp > CAT 5... -
Seite 42: Technische Daten Für Ethernet-Ports In Glasfasertechnik
Anzahl an Verteilern und Spleißen. Für Hilfe bei der Bestimmung der maximalen Segmentabstände wenden Sie sich an einen Siemens-Vertriebspart- ner. Betriebsumgebung Der RUGGEDCOM RS900L ist für einen Betrieb unter folgenden Umgebungsbedin- gungen ausgelegt. Umgebungstemperatur im -40 bis 85 °C (-40 bis 185 °F) -
Seite 43: Maßzeichnungen
Technische Daten 5.8 Maßzeichnungen Maßzeichnungen Hinweis Alle Maßangaben in Millimetern, sofern nicht anders angegeben. 65.3 116.59 7.87 Abbildung 5.1 Gesamtabmessungen RUGGEDCOM RS900L Montagehandbuch, 02/2020, C79000-G8900-1027-06... - Seite 44 Technische Daten 5.8 Maßzeichnungen 134.1 13.64 101.6 11.2 78.74 120.65 Abbildung 5.2 Maße der Schalttafel und der DIN-Schienenbefestigung RUGGEDCOM RS900L Montagehandbuch, 02/2020, C79000-G8900-1027-06...
- Seite 45 Technische Daten 5.8 Maßzeichnungen RUGGEDCOM RS900L Montagehandbuch, 02/2020, C79000-G8900-1027-06...
-
Seite 46: Zertifizierung
Zertifizierung Das RUGGEDCOM RS900L-Gerät wurde gründlich geprüft, um seine Konformität mit anerkannten Normen zu garantieren, und es hat die Zulassung von anerkannten Zulassungsbehörden erhalten. Zulassungen In diesem Abschnitt sind die Normen und Standards aufgeführt, die der RUGGEDCOM RS900L erfüllt. 6.1.1 Das Gerät entspricht den folgenden Normen der Canadian Standards Association... -
Seite 47: Fcc
Title 21 Code of Federal Regulations (CFR) – Chapter I – Sub-Chapter J – Radiolo- gical Health 6.1.4 ISED Siemens AG erklärt in Bezug auf dieses Gerät, dass es die Anforderungen der folgen- den ISED-Norm (Innovation Science and Economic Development) in Kanada erfüllt: • CAN ICES-3 (A) / NMB-3 (A) -
Seite 48: Tüv Süd
Siemens unter https://support.industry.siemens.com/cs/ww/en/view/89855782 erhältlich. 6.1.7 RoHS Für dieses Gerät hat Siemens AG erklärt, dass es die Anforderungen der folgenden RoHS-Schadstoffrichtlinien erfüllt, die eine Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten untersagen: • China RoHS 2 Verwaltungsmaßnahmen zur Kontrolle von Umweltverschmutzungen durch elek-... -
Seite 49: 6.1.8 Sonstige Zulassungen
Dieses Gerät erfüllt die Anforderungen der folgenden zusätzlichen Normen: IEC 61000-6-2 • Elektromagnetische Verträglichkeit (EMV) – Teil 6-2: Fachgrundnormen – Stör- festigkeit für Industriebereiche Typprüfungen EMV und Umgebungsbedingungen Der RUGGEDCOM RS900L hat die folgenden Prüfungen der elektromagnetischen Ver- träglichkeit (EMV) und Umweltprüfungen bestanden. EMV-Typprüfung Prüfung Beschreibung Prüfstufen Prüfschärfe... - Seite 50 2 kV (Ausgang des aus- fallsicheren Relais) DC-Strom- 2 kV anschlüsse AC-Strom- 2 kV anschlüsse Hochspannungsimpuls Signalports 5 kV (ausfallsiche- re Relaisausgabe) DC-Strom- 5 kV anschlüsse Stroman- 5 kV schlüsse (Wech- selstrom) EMV-Unempfindlichkeitsprüfung nach IEEE 1613 Hinweis RUGGEDCOM RS900L Montagehandbuch, 02/2020, C79000-G8900-1027-06...
-
Seite 51: Typprüfungen Umgebung
Zertifizierung 6.2 Typprüfungen EMV und Umgebungsbedingungen Der RUGGEDCOM RS900L erfüllt die Anforderungen der Klasse 2 für eine reine Glas- faserkonfiguration und die Anforderungen der Klasse 1 für Kupferanschlüsse. Bei Class 1 ist ein vorübergehender Kommunikationsverlust zulässig, während Class 2 eine fehlerfreie und unterbrochene Kommunikation erfordert. -
Seite 52: Weitere Informationen
Weitere Informationen Siemens RUGGEDCOM https://www.siemens.com/ruggedcom Industry Online Support (Service und Support) https://support.industry.siemens.com Industry Mall https://mall.industry.siemens.com Siemens AG Digital Industry Process Automation Postfach 48 48 90026 NÜRNBERG DEUTSCHLAND...
