Installation des Geräts
2.6 Anschließen des ausfallsicheren Alarmrelais
2.
3.
4.
2.6
Anschließen des ausfallsicheren Alarmrelais
Das ausfallsichere Alarmrelais kann so konfiguriert werden, dass es sich bei Alarm-
bedingungen verriegelt. Beim Einschalten des Geräts ist der Schließerkontakt (NO)
geschlossen und es sind keine Alarme aktiv. Wird das Gerät nicht eingeschaltet oder
ist ein aktiver Alarm konfiguriert, öffnet das Relais den Schließerkontakt (NO) und
schließt den Öffnerkontakt (NC).
Hinweis
Die Steuerung des Ausgangs des ausfallsicheren Relais ist über RUGGEDCOM RS910W
konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die Signalisierung eines
Alarms bei Stromausfall. Ausführliche Informationen finden Sie im RUGGEDCOM ROS
User Guide zum RUGGEDCOM RS910W.
Um das ausfallsichere Alarmrelais anzuschließen, gehen Sie wie folgt vor:
1.
14
Richten Sie den Steckverbinder der Antenne am drahtlosen Port aus (entweder
TX/RX oder RX) und schrauben Sie die Antenne auf den Port. Vergewissern Sie
sich, dass die Verbindung handfest ist.

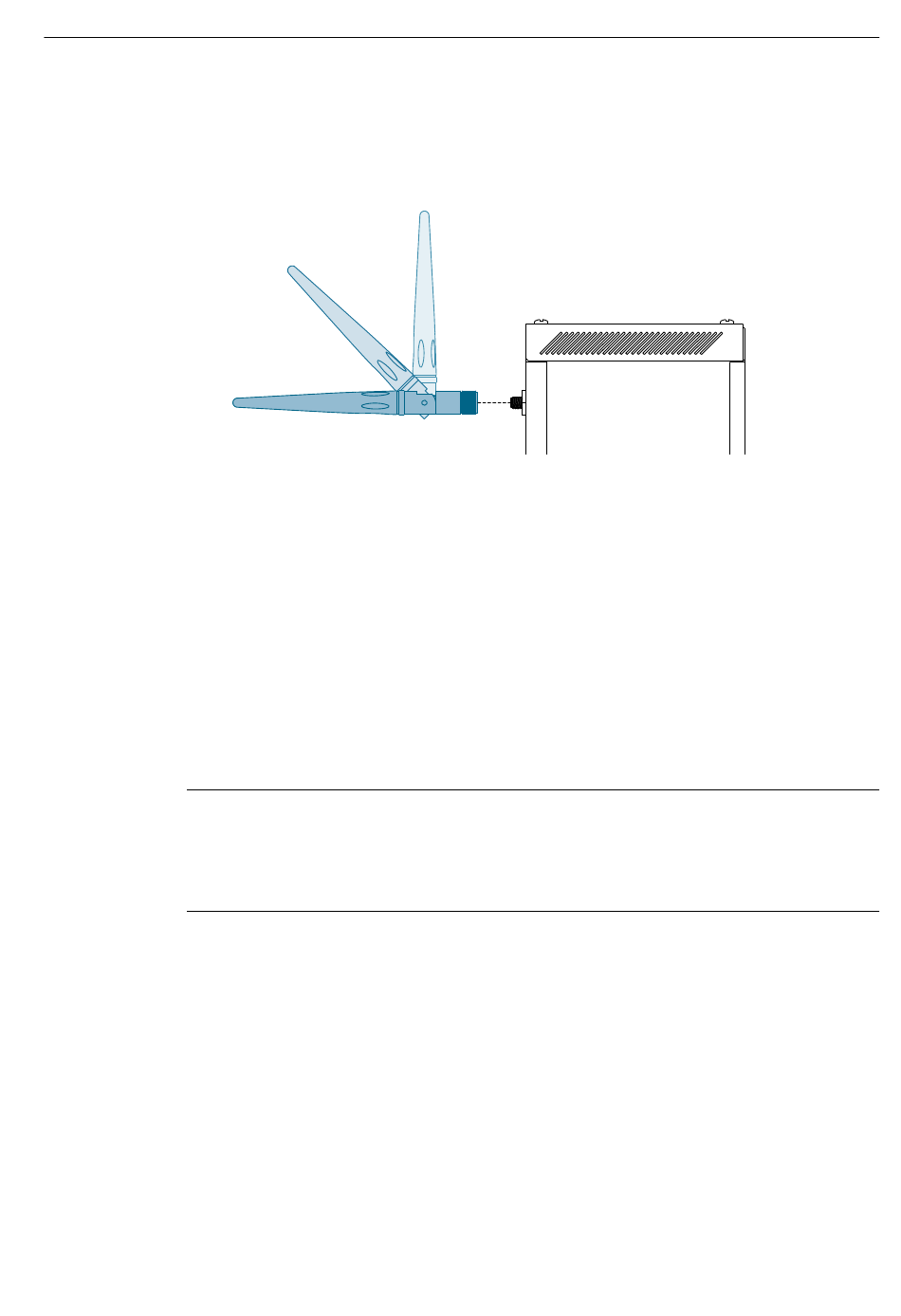

Abbildung 2.4
Installation der Antenne
Wiederholen Sie
Schritt 2
Richten Sie die Position jeder Antenne nach Bedarf aus.
Führen Sie die Reihenklemme mit dem fehlersicheren Alarmrelais in das Gerät
ein und ziehen Sie die Schrauben fest.
mit der zweiten Antenne.
RUGGEDCOM RS910W
Montagehandbuch, 02/2020, C79000-G8900-1031-09
