Technische Daten zu den verfügbaren Ethernet-Ports in Kupfertechnik finden Sie in
"Technische Daten für Ethernet-Port in Kupfertechnik" (Seite 26).
4.2
Ethernet-Ports in Glasfasertechnik
Ethernet-Ports in Glasfasertechnik sind mit den folgenden Steckverbindern
verfügbar: Lucent Connector (LC), Standard/Subscriber Connector (SC) oder Straight
Tip (ST). Vergewissern Sie sich, dass die Anschlüsse für Senden (Tx) und Empfangen
(Rx) an jedem Port ordnungsgemäß hergestellt und abgestimmt wurden, um eine
einwandfreie Verbindung aufzubauen.
1
1
2

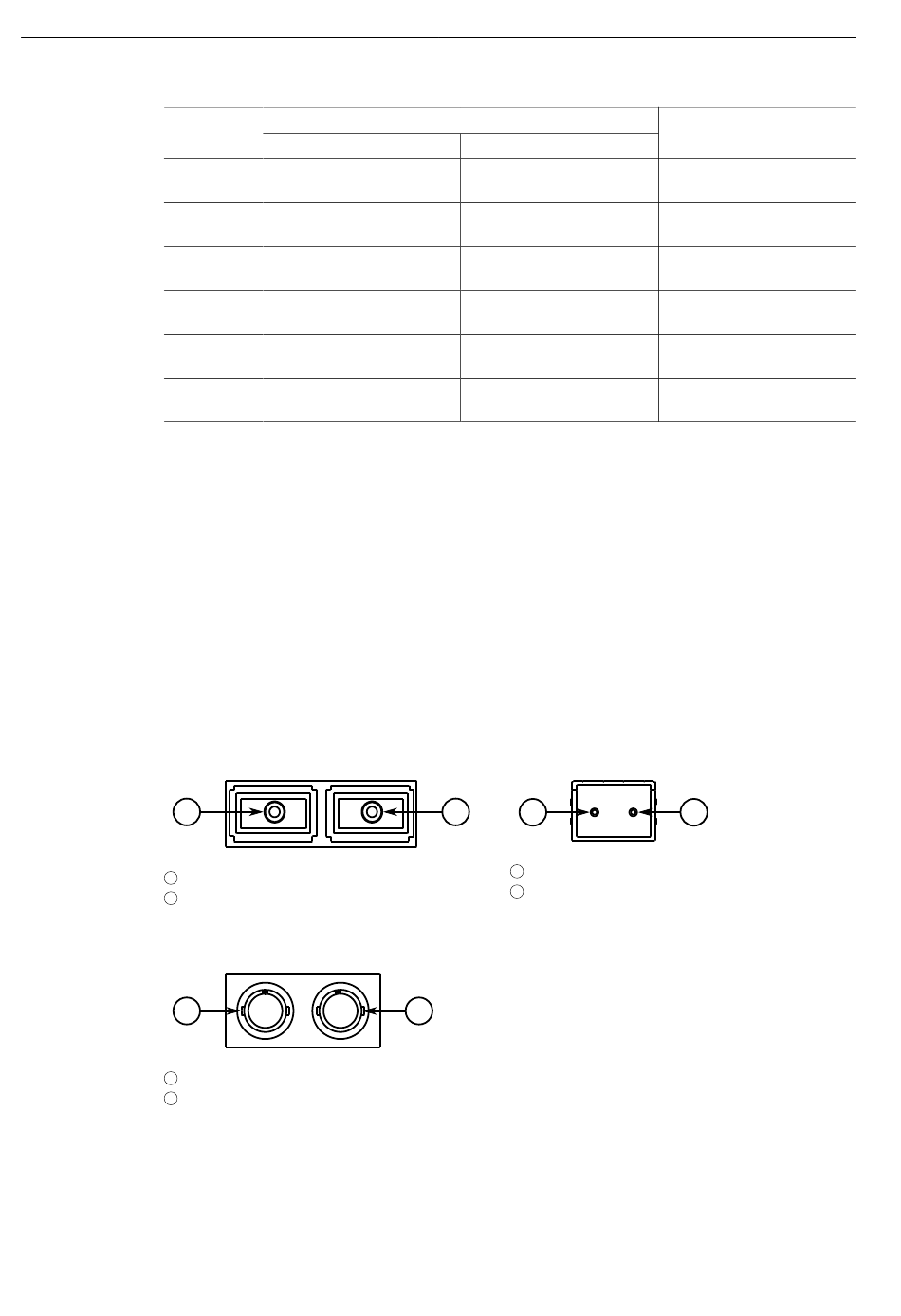

Abbildung 4.4
1
1
2
Abbildung 4.6
Technische Daten zu den verfügbaren Ethernet-Ports in Glasfasertechnik finden Sie in
"Technische Daten für Ethernet-Ports in Glasfasertechnik" (Seite 27).
RUGGEDCOM M2200F
Betriebsmittelhandbuch, 12/2023, C79000-G8900-1343-12
Pin
10/100BASE-TX
3
TX+
4
Reserviert (nicht
anschließen)
5
Reserviert (nicht
anschließen)
6
TX-
7
Reserviert (nicht
anschließen)
8
Reserviert (nicht
anschließen)
Tx-Steckverbinder
Rx-Steckverbinder
SC-Port
Tx-Steckverbinder
Rx-Steckverbinder
ST-Port
4.2 Ethernet-Ports in Glasfasertechnik
Bezeichnung
1000Base-TX
BI_DB+
BI_DC+
BI_DC-
BI_DB-
BI_DD+
BI_DD-
2
1
Tx-Steckverbinder
1
Rx-Steckverbinder
2
Abbildung 4.5
2
Kommunikations-Ports
Beschreibung
Daten senden+ oder
bidirektionales Paar B+
Daten senden+ oder
bidirektionales Paar C+
Daten empfangen- oder
bidirektionales Paar C-
Daten senden- oder
bidirektionales Paar B-
Daten empfangen- oder
bidirektionales Paar D+
Daten empfangen- oder
bidirektionales Paar D-
2
LC-Port
