- Seite 1 Montagehandbuch SIMATIC NET Rugged Ethernet Switches RUGGEDCOM RS920L Ausgabe 02/2020 https://www.siemens.com...
- Seite 2 Vorwort Einleitung Installation des Geräts SIMATIC NET Gerätemanagement Rugged Ethernet Switches RUGGEDCOM RS920L Kommunikations-Ports Technische Daten Montagehandbuch Zertifizierung 02/2020 C79000-G8900-1032-06...
-
Seite 3: Qualifiziertes Personal
Beachten Sie Folgendes: WARNUNG Siemens -Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorge- sehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müs- sen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme,... -
Seite 4: Inhaltsverzeichnis
Haftungsausschluss ......................... v Eingetragene Markenzeichen ....................v Gewährleistung ........................vi Schulung ..........................vi Kundensupport ........................vii Kontakt Siemens ........................vii Einleitung ..........................1 Funktionale Highlights ..................1 Beschreibung ......................2 Erforderliche Werkzeuge und Werkstoffe ............... 4 Außerbetriebnahme und Entsorgung ..............4 Empfehlungen zur Verkabelung ................ - Seite 5 FCC ........................38 6.1.3 FDA/CDRH ......................38 6.1.4 ISED ........................38 6.1.5 TÜV SÜD ......................39 6.1.6 ACMA ........................39 6.1.7 RoHS ........................39 6.1.8 Sonstige Zulassungen ..................40 Typprüfungen EMV und Umgebungsbedingungen ..........40 RUGGEDCOM RS920L Montagehandbuch, 02/2020, C79000-G8900-1032-06...
-
Seite 6: Vorwort
Vorwort In diesem Handbuch wird der RUGGEDCOM RS920L beschrieben. Es werden die wesentlichen Funktionen des Geräts, die Installation, Inbetriebnahme und wichtige technische Daten beschrieben. Das Handbuch richtet sich an technisches Netzwerkpersonal, das für die Installati- on, Inbetriebnahme und Instandhaltung des Geräts verantwortlich ist. Seine Verwen- dung ist auch für Netzwerk- und Systemplaner, Systemprogrammierer und Leitungs-... -
Seite 7: Gewährleistung
Verwendung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Gewährleistung Siemens gewährt eine Garantie von fünf (5) Jahren ab dem Kaufdatum auf das Pro- dukt unter der Bedingung, dass das Produkt während der Garantiedauer zu War- tungszwecken an unser Werk zurückgesandt wird. Dieses Produkt enthält keine vom Anwender instandsetzbaren Teile. -
Seite 8: Kundensupport
Vorwort Kundensupport Kundensupport Der Kundensupport ist für alle Kunden von Siemens rund um die Uhr an 7 Tagen in der Woche erreichbar. Für technischen Support oder allgemeine Informationen wen- den Sie sich auf einem der folgenden Wege an den Siemens-Kundensupport: Online Stellen Sie Ihre Support-Anfrage über... - Seite 9 Vorwort Kontakt Siemens viii RUGGEDCOM RS920L Montagehandbuch, 02/2020, C79000-G8900-1032-06...
-
Seite 10: Einleitung
Stahl kann der RUGGEDCOM RS920L nahezu an jedem Ort aufgestellt werden. Um den Raum im Schaltschrank effizient zu nutzen, kann der RUGGEDCOM RS920L auf einer DIN-Schiene oder -Tafel angebracht werden. Das integrierte Netzteil unterstützt einen weiten Spannungsbereich (88-300 VDC oder 85-264 VAC) für weltweite Einsatzfähigkeit sowie zweifach redundante,... -
Seite 11: Ex-Schutz-Zertifizierung: Class I, Division

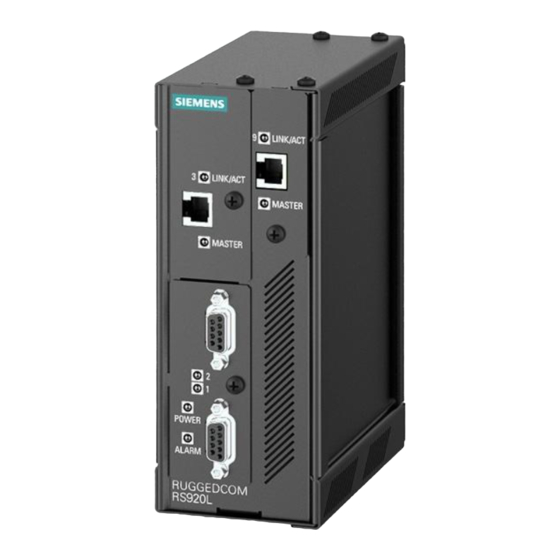

Reihenklemmen für zuverlässige wartungsfreie Verbindungen • Sicherheitszulassung CSA/UL 60950-1 bis 85 °C (185 °F) Beschreibung Der RUGGEDCOM RS920L verfügt auf dem Frontbedienfeld über eine Reihe von Ports, Steuerelementen und Anzeige-LEDs, die zum Anschließen und Konfigurieren des Geräts sowie zur Fehlerbehebung dienen. RUGGEDCOM RS920L... - Seite 12 Serielle Ports RS232-Konsolenport (seriell) Fehlersicheres Alarmrelais Chassis-Erdungsanschluss Reihenklemme für Stromversorgung Abbildung 1.1 RUGGEDCOM RS920L LED POWER Leuchtet grün, wenn das Gerät mit Strom versorgt wird. LED ALARM Leuchtet rot, wenn eine Alarmbedingung vorhanden ist. Konsolenport Der Port für die serielle Konsole dient als direkte Schnittstelle mit dem Gerät und für den Zugriff auf Verwaltungsfunktionen.
-
Seite 13: Erforderliche Werkzeuge Und Werkstoffe
Fehlern oder Unterbrechungen der Kommunikation kommen kann, die Wiederher- stellung jedoch automatisch geschieht. Siemens empfiehlt ebenfalls nicht die Verwendung von in Kupfer ausgeführten Ethernet-Ports zur Anbindung von Geräten im Feld über Entfernungen, durch die bei Fehlerzuständen zwischen Leitung und Erde starke Erhöhungen des Erdpotentials (über 2500 V) auftreten könnten. -
Seite 14: Installation Des Geräts
Dieses Produkt enthält keine vom Anwender instandsetzbaren Teile. Die Gewährleis- tung erlischt, sobald Wartungsmaßnahmen von unbefugtem Personal ausgeführt werden. Von Siemens AG nicht ausdrücklich genehmigte Änderungen können zu ungülti- gen Spezifikationen, Prüfergebnissen und behördlichen Zulassungen führen, und die Berechtigung des Anwenders zum Betrieb dieses Geräts kann erlöschen. -
Seite 15: Allgemeines Vorgehen
Beschädigung. Prüfen Sie, ob der Lieferumfang vollständig ist. NOTICE Wenn ein Teil fehlt oder beschädigt ist, wenden Sie sich an Siemens zur Unterstüt- zung. Installation des Geräts in explosionsgefährdeten Bereichen Der RUGGEDCOM RS920L erfüllt konstruktiv die Sicherheitsstandards nach Class I, Division 2 für explosionsgefährdete Bereiche, in denen im Gegensatz zu normalen... -
Seite 16: Montage Des Geräts
Le remplacement de composants pourrait compromettre l'admissibilité à la Classe I, Division 2. Montage des Geräts Der RUGGEDCOM RS920L ist auf maximale Flexibilität bei der Montage und Anzeige ausgelegt. Das Gerät kann mit Adaptern ausgestattet werden, um eine Montage auf einer DIN-Schiene oder in einer Schalttafel zu ermöglichen. -
Seite 17: Montage Des Geräts Auf Einer Din-Schiene
2.4.1 Montage des Geräts auf einer DIN-Schiene Der RUGGEDCOM RS920L kann mit einer auf der Rückseite des Chassis vorinstal- lierten Halterung für die DIN-Schiene bestellt werden. Mit Hilfe des Adapters kann das Gerät auf eine DIN-Schiene (35 mm oder 1.4 in) nach IEC/EN 60715 oder TS35 geschoben werden. - Seite 18 Montage des Geräts auf einer DIN-Schiene Schieben Sie einen Schlitzschraubendreher in die Nut der Schiebeentriegelung und bewegen Sie ihn nach unten. Drücken Sie das Gerät unten gegen die DIN-Schiene und lassen Sie dann die Schiebeentriegelung los, damit das Gerät einrastet. RUGGEDCOM RS920L Montagehandbuch, 02/2020, C79000-G8900-1032-06...
-
Seite 19: Schalttafeleinbau Des Geräts
2.4.2 Schalttafeleinbau des Geräts Für den Schalttafeleinbau kann der RUGGEDCOM RS920L mit Adaptern für die Schalt- tafel ausgestattet werden, die auf der Ober- und Unterseite des Chassis sind. Mithil- fe der Adapter ist es möglich, das Gerät mit Schrauben an einer Schalttafel zu befesti- gen. -
Seite 20: Anschließen Des Ausfallsicheren Alarmrelais
Alarm konfiguriert, öffnet das Relais den Schließerkontakt (NO) und schließt den Öffnerkontakt (NC). Hinweis Die Steuerung des Ausgangs des ausfallsicheren Relais ist über RUGGEDCOM RS920L konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die Signalisierung eines Alarms bei Stromausfall. Ausführliche Informationen finden Sie im RUGGEDCOM ROS User Guide zum RUGGEDCOM RS920L. -
Seite 21: Anschluss An Die Netzspannung
Öffnerkontakt Massekontakt Schließerkontakt Abbildung 2.4 Verdrahten des fehlersicheren Alarmrelais Anschluss an die Netzspannung Der RUGGEDCOM RS920L kann mit einer einzelnen AC/DC-Hochspannungsversor- gung oder DC-Niederspannungsversorgung betrieben werden. WICHTIG • Bei für 110/230 VAC ausgelegten Geräten muss ein entsprechend bemessener AC-Leistungsschalter installiert werden. - Seite 22 Spannungen mit Gehäusemasse und muss entfernt werden, um Schäden an der Schutzschaltung während der Prüfung zu verhindern. Hinweis Ziehen Sie alle Anschlussklemmen mit einem Drehmoment von 0,6 Nm fest. Befestigen Sie die Leistungsklemmenleiste am Gerät. RUGGEDCOM RS920L Montagehandbuch, 02/2020, C79000-G8900-1032-06...
- Seite 23 Installation des Geräts 2.6.1 Anschließen der AC/DC-Hochspannungsversorgung Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der Klemme für Pluspol/Phase (+/L) am Klemmenblock. Plusklemme/stromführend (+/L) Minusklemme/neutral (-/N) Überspannungsschutzklemme Geschirmtes Erdungskabel Abbildung 2.5 Klemmenblockverdrahtung RUGGEDCOM RS920L Montagehandbuch, 02/2020, C79000-G8900-1032-06...
-
Seite 24: Anschließen Der Gleichspannungsversorgung (Dc)
Chassis-Erdungsklemme an der Reihenklemme. 2.6.2 Anschließen der Gleichspannungsversorgung (DC) RUGGEDCOM RS920L ist für eine Spannungsversorgung mit 24 V oder 48 V mit Verpolungsschutz und doppelten Spannungsversorgungseingängen ausgestattet, wodurch es möglich ist, das Gerät über redundante Anschlüsse mit einer einzelnen Gleichstromversorgung zu verbinden. - Seite 25 Klemme für den Pluspol am Klemmenblock. ± ± Plusklemme Minusklemme Überspannungsschutzklemme Geschirmtes Erdungskabel Abbildung 2.7 Verdrahtung der Reihenklemme – Einzelne DC-Stromversorgungseingänge Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der Klemme für den Minuspol am Klemmenblock. RUGGEDCOM RS920L Montagehandbuch, 02/2020, C79000-G8900-1032-06...
- Seite 26 Erdungsleiter die Erdungsklemme für Überspannung mit dem Gehäu- semasseanschluss. Die Überspannungsmasseklemme wird als Erdungsleiter für alle Überspannungsschutzschaltungen im Gerät verwendet. Verbinden Sie den von der Spannungsquelle kommenden Erdungsleiter mit der Chassis-Erdungsklemme an der Reihenklemme. RUGGEDCOM RS920L Montagehandbuch, 02/2020, C79000-G8900-1032-06...
- Seite 27 Installation des Geräts 2.6.2 Anschließen der Gleichspannungsversorgung (DC) RUGGEDCOM RS920L Montagehandbuch, 02/2020, C79000-G8900-1032-06...
-
Seite 28: Gerätemanagement
Verbinden Sie eine Workstation direkt mit dem seriellen RS232-Konsolenport, um Zugriff auf die Boot-Zeitsteuerung und die Konsolenschnittstelle von RUGGEDCOM RS920L zu erhalten. Der Konsolenport bietet Zugriff auf die Konsolenschnittstelle des RUGGEDCOM RS920L. WICHTIG Der serielle Konsolenport ist nur zur temporären Verbindung während der Erstkonfi- guration oder Fehlersuche bestimmt und darf nur in einem sicheren Bereich (gemäß... -
Seite 29: Konfigurieren Des Geräts
Verbinden Sie einen beliebigen verfügbaren Ethernet-Port am Gerät mit einem Management-Switch und greifen Sie über die IP-Adresse des Geräts auf die Konsole und die Webschnittstellen des RUGGEDCOM RS920L zu. Die werkseitig eingestellte IP-Adresse für den RUGGEDCOM RS920L lautet https://192.168.0.1. Weitere Informationen über verfügbare Ports finden Sie unter "Kommunikati-... -
Seite 30: Kommunikations-Ports
Kommunikations-Ports Der RUGGEDCOM RS920L kann mit Kommunikationsports verschiedener Typen aus- gestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern. Ports 1 und 2 Port 3 Port 9 Abbildung 4.1 Port-Zuweisung Port 1 und 2 Serielle Ports 3 und 9 EoVDSL-Ports EoVDSL-Ports Verbindungen des Typs Ethernet over Over VDSL (EoVDSL) arbeiten paarweise, wobei ein Gerät als Master und das andere als Slave konfiguriert ist. - Seite 31 über Entfernungen von bis zu 5 km. Universelle und Long-Reach-EoVDSL-Ports sind physikalisch nicht voneinander zu unterscheiden. Die Ausführung des Ports kann jedoch entweder über die Kurzangabe oder über die RUGGEDCOM RS920L-Benutzerschnittstelle bestimmt werden. EoVDSL-Ports können über RJ11-Steckverbinder angeschlossen werden. WICHTIG Universelle und Long-Reach-EoVDSL-Ports (Master oder Slave) müssen an EoV-...
-
Seite 32: Pinbelegung
Achten Sie darauf, dass die Kabelimpedanz während der gesamten Kabelfüh- rung konstant ist. Vermeiden Sie es, unterschiedliche Verdrahtungen (z. B. Ver- drahtung mit verschiedenen Durchmessern) in Kabelführungen zu mischen, da dies zu einer Impedanzfehlanpassung und zu einer Verschlechterung des VDSL- Signals führt. RUGGEDCOM RS920L Montagehandbuch, 02/2020, C79000-G8900-1032-06... -
Seite 33: Konfiguration Und Einstellung
4.1.2 Konfiguration und Einstellung Falls der RUGGEDCOM RS920L und ein weiteres Gerät jeweils über universelle EoV- DSL-Ports verfügen, ist ein Gerät als Master und das andere als Slave zu konfigurie- ren. Haben beide Geräte einen Long-Reach-EoVDSL-Port, ist keine Master/Slave-Konfi- guration erforderlich, da die Ports bereits als Master und Slave festgelegt sind. - Seite 34 Neustart des Scans nur versucht, die eingestellte Geschwindigkeit in der Betriebsart Hand zu erreichen. Informationen zur Konfiguration von EoVDSL finden Sie im RUGGEDCOM ROS User Guide für den RUGGEDCOM RS920L. Hinweis Unter der Annahme, dass der Entfernung die Geschwindigkeitseinstellung unterstüt- zen kann, beträgt die Zeit für den Verbindungaufbau in der Regel 15 bis 30 Sekun-...
-
Seite 35: Serielle Ports
0,48 0,18 Serielle Ports Der RUGGEDCOM RS920L unterstützt die seriellen Ports DB9, RJ45 und ST (Straight Tip), die alle im Modus RS232, RS485 oder RS422 betrieben werden können. Hinweis Beim Einschalten sind alle seriellen Ports standardmäßig auf den RS485-Modus ein- gestellt. -
Seite 36: Serielle Rs232/Rs485/Rs422-Ports (Rj45)
Serielle RS232/RS485/RS422-Ports (RJ45) Der RS920L kann mit seriellen RS232/RS485/RS422-Ports (RJ45) ausgestattet werden. Jeder Port kann über das Betriebssystem von RUGGEDCOM RS920L individuell auf den Modus RS232, RS485 oder RS422 eingestellt werden. Weitere Informationen fin- den Sie im RUGGEDCOM ROS User Guide für den RS920L. -
Seite 37: Serielle Rs232/Rs485/Rs422-Ports In Glasfasertechnik
Serielle RS232/RS485/RS422-Ports in Glasfasertechnik Der RS920L kann mit seriellen RS232/RS485/RS422-Ports in Glasfasertechnik ausge- stattet werden. Jeder Port kann über das Betriebssystem von RUGGEDCOM RS920L individuell auf den Modus RS232, RS485 oder RS422 eingestellt werden. Weitere Informationen finden Sie im RUGGEDCOM ROS User Guide für den RS920L. - Seite 38 Kommunikations-Ports 4.2.4 Anschließen mehrerer RS485-Geräte 120Ω 10nF 120Ω 10nF RUGGEDCOM RS920L-Gerät Erdung (Schutzkontakt) Minus Plus Schirmung gegen Erde (an einem einzigen Punkt angeschlossen) RS485-Geräte (insgesamt 32) Abbildung 4.6 Empfohlene RS485-Verdrahtung RUGGEDCOM RS920L Montagehandbuch, 02/2020, C79000-G8900-1032-06...
- Seite 39 Kommunikations-Ports 4.2.4 Anschließen mehrerer RS485-Geräte RUGGEDCOM RS920L Montagehandbuch, 02/2020, C79000-G8900-1032-06...
-
Seite 40: Technische Daten
3,15 A(T) 5,5 kVDC 10 W 10 VDC 36 VDC 3,15 A(T) 1,5 kVDC 10 W 37 VDC 72 VDC 3,15 A(T) 1,5 kVDC 10 W (T) kennzeichnet eine träge Sicherung. Die Leistungsaufnahme kann je nach Konfiguration variieren. RUGGEDCOM RS920L Montagehandbuch, 02/2020, C79000-G8900-1032-06... -
Seite 41: Technische Daten Des Ausfallsicheren Alarmrelais
ü IEEE 802.3z 1000Base-LX ü Technische Daten für Ethernet-Port in Kupfertechnik Nachfolgend aufgeführt sind die technischen Daten der Ethernet-Ports in Kupfertech- nik, die für den RUGGEDCOM RS920L bestellt werden können. Geschwin- Steckver- Duplex Kabeltyp Verdrah- Maximale Potential- digkeit... -
Seite 42: Technische Daten Zu Seriellen Ports
Typische Entfernung (km) Lichtwellenlänge (nm) 850 Kabel 50/125 oder 62,5/125 Betriebsumgebung Der RUGGEDCOM RS920L ist für einen Betrieb unter folgenden Umgebungsbedin- gungen ausgelegt. Umgebungstemperatur im -40 bis 85 °C (-40 bis 185 °F) Betrieb Umgebungstemperatur bei -40 bis 85 °C (-40 bis 185 °F) -
Seite 43: Maßzeichnungen
Technische Daten 5.8 Maßzeichnungen Maßzeichnungen Hinweis Alle Maßangaben in Millimetern, sofern nicht anders angegeben. 65.3 116.59 7.87 Abbildung 5.1 Gesamtabmessungen RUGGEDCOM RS920L Montagehandbuch, 02/2020, C79000-G8900-1032-06... - Seite 44 Technische Daten 5.8 Maßzeichnungen 127.3 13.64 101.6 11.2 78.74 120.65 Abbildung 5.2 Maße der Schalttafel und der DIN-Schienenbefestigung RUGGEDCOM RS920L Montagehandbuch, 02/2020, C79000-G8900-1032-06...
- Seite 45 Technische Daten 5.8 Maßzeichnungen RUGGEDCOM RS920L Montagehandbuch, 02/2020, C79000-G8900-1032-06...
-
Seite 46: Zertifizierung
Zertifizierung Das RUGGEDCOM RS920L-Gerät wurde gründlich geprüft, um seine Konformität mit anerkannten Normen zu garantieren, und es hat die Zulassung von anerkannten Zulassungsbehörden erhalten. Zulassungen In diesem Abschnitt sind die Normen und Standards aufgeführt, die der RUGGEDCOM RS920L erfüllt. 6.1.1 Das Gerät entspricht den folgenden Normen der Canadian Standards Association... -
Seite 47: Fcc
Title 21 Code of Federal Regulations (CFR) – Chapter I – Sub-Chapter J – Radiolo- gical Health 6.1.4 ISED Siemens AG erklärt in Bezug auf dieses Gerät, dass es die Anforderungen der folgen- den ISED-Norm (Innovation Science and Economic Development) in Kanada erfüllt: • CAN ICES-3 (A) / NMB-3 (A) -
Seite 48: Tüv Süd
Siemens unter https://support.industry.siemens.com/cs/ww/en/view/89855782 erhältlich. 6.1.7 RoHS Für dieses Gerät hat Siemens AG erklärt, dass es die Anforderungen der folgenden RoHS-Schadstoffrichtlinien erfüllt, die eine Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten untersagen: • China RoHS 2 Verwaltungsmaßnahmen zur Kontrolle von Umweltverschmutzungen durch elek-... -
Seite 49: 6.1.8 Sonstige Zulassungen
Dieses Gerät erfüllt die Anforderungen der folgenden zusätzlichen Normen: IEC 61000-6-2 • Elektromagnetische Verträglichkeit (EMV) – Teil 6-2: Fachgrundnormen – Stör- festigkeit für Industriebereiche Typprüfungen EMV und Umgebungsbedingungen Der RUGGEDCOM RS920L hat die folgenden Prüfungen der elektromagnetischen Ver- träglichkeit (EMV) und Umweltprüfungen bestanden. EMV-Typprüfung Prüfung Beschreibung Prüfstufen Prüfschärfe... - Seite 50 2 kV (Ausgang des aus- fallsicheren Relais) DC-Strom- 2 kV anschlüsse AC-Strom- 2 kV anschlüsse Hochspannungsimpuls Signalports 5 kV (ausfallsiche- re Relaisausgabe) DC-Strom- 5 kV anschlüsse Stroman- 5 kV schlüsse (Wech- selstrom) EMV-Unempfindlichkeitsprüfung nach IEEE 1613 Hinweis RUGGEDCOM RS920L Montagehandbuch, 02/2020, C79000-G8900-1032-06...
-
Seite 51: Typprüfungen Umgebung
Zertifizierung 6.2 Typprüfungen EMV und Umgebungsbedingungen Der RUGGEDCOM RS920L erfüllt die Anforderungen der Klasse 2 für eine reine Glas- faserkonfiguration und die Anforderungen der Klasse 1 für Kupferanschlüsse. Bei Class 1 ist ein vorübergehender Kommunikationsverlust zulässig, während Class 2 eine fehlerfreie und unterbrochene Kommunikation erfordert. -
Seite 52: Weitere Informationen
Weitere Informationen Siemens RUGGEDCOM https://www.siemens.com/ruggedcom Industry Online Support (Service und Support) https://support.industry.siemens.com Industry Mall https://mall.industry.siemens.com Siemens AG Digital Industry Process Automation Postfach 48 48 90026 NÜRNBERG DEUTSCHLAND...
