- Seite 1 Montagehandbuch SIMATIC NET Rugged Ethernet Switches RUGGEDCOM RS910L Ausgabe 12/2020 https://www.siemens.com...
- Seite 2 Vorwort Einleitung Installation des Geräts SIMATIC NET Gerätemanagement Rugged Ethernet Switches RUGGEDCOM RS910L Kommunikations-Ports Technische Daten Montagehandbuch Zertifizierung 12/2020 C79000-G8900-1030-08...
- Seite 3 Beachten Sie Folgendes: WARNUNG Siemens -Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation,...
-
Seite 4: Inhaltsverzeichnis
Zugang zur Dokumentation ..................... v Eingetragene Marken ......................v Gewährleistung ........................v Schulung ..........................vi Kundensupport ........................vi Kontakt Siemens ........................vii Einleitung ..........................1 Funktionale Highlights ..................2 Beschreibung ......................3 Erforderliche Werkzeuge und Werkstoffe ............... 4 Außerbetriebnahme und Entsorgung ..............4 Empfehlungen zur Verkabelung ................ - Seite 5 FCC ........................36 6.1.3 FDA/CDRH ......................36 6.1.4 ISED ........................36 6.1.5 ISO ........................37 6.1.6 TÜV SÜD ......................37 6.1.7 RoHS ........................37 6.1.8 Sonstige Zulassungen ..................37 Typprüfungen EMV und Umgebungsbedingungen ..........38 RUGGEDCOM RS910L Montagehandbuch, 12/2020, C79000-G8900-1030-08...
-
Seite 6: Vorwort
Verwendung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Gewährleistung Siemens gewährt eine Garantie von fünf (5) Jahren ab dem Kaufdatum auf das Produkt unter der Bedingung, dass das Produkt während der Garantiedauer zu Wartungszwecken an unser Werk zurückgesandt wird. Dieses Produkt enthält keine durch den Anwender zu wartenden Teile. -
Seite 7: Schulung
Siemens- Vertriebspartner. Kundensupport Der Kundensupport ist für alle Kunden von Siemens rund um die Uhr an 7 Tagen in der Woche erreichbar. Für technischen Support oder allgemeine Informationen wenden Sie sich auf einem der folgenden Wege an den Siemens-Kundensupport: Online Stellen Sie Ihre Support-Anfrage über... -
Seite 8: Kontakt Siemens
Vorwort Kontakt Siemens • Support-Anfragen stellen oder den Status einer Support-Anfrage prüfen, • einen lokalen Siemens-Vertreter des Vertriebs, des Technischen Supports, für Schulungen usw. kontaktieren, • anderen Siemens-Kunden und dem Support-Forum Fragen stellen oder mit ihnen Wissen austauschen. Kontakt Siemens... - Seite 9 Vorwort Kontakt Siemens viii RUGGEDCOM RS910L Montagehandbuch, 12/2020, C79000-G8900-1030-08...
-
Seite 10: Einleitung
Betriebstemperaturbereich von -40 bis 85 °C in Verbindung mit der Ex-Schutz- Zertifizierung (Class I, Division 2), einer optionalen Beschichtung und einem Gehäuse aus verzinktem Stahl kann der RUGGEDCOM RS910L nahezu an jedem Ort aufgestellt werden. Um den Raum im Schaltschrank effizient zu nutzen, kann der RUGGEDCOM RS910L auf einer DIN-Schiene oder -Tafel angebracht werden. -
Seite 11: Funktionale Highlights
125-250 VDC oder 100-240 VAC (Gefährliche Umgebungen) • 88-300 VDC oder 85-264 VAC (Ungefährliche Umgebungen) • Zwei DC-Eingänge, LO: 24 oder 48 VDC • Reihenklemmen für zuverlässige wartungsfreie Verbindungen • CSA/UL 60950-1 Sicherheitszulassung bis 85 °C (185 °F) RUGGEDCOM RS910L Montagehandbuch, 12/2020, C79000-G8900-1030-08... -
Seite 12: Beschreibung

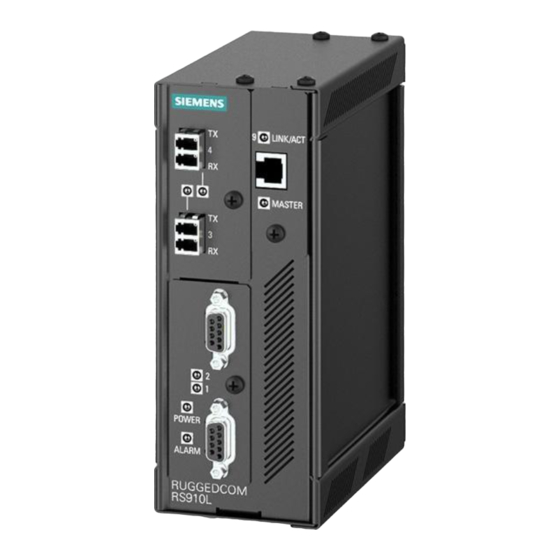

Einleitung 1.2 Beschreibung Beschreibung Der RUGGEDCOM RS910L verfügt auf dem Frontbedienfeld über eine Reihe von Ports, Steuerelementen und Anzeige-LEDs, die zum Anschließen und Konfigurieren des Geräts sowie zur Fehlerbehebung dienen. LED POWER LED ALARM [Optional] Ethernet-Ports in Kupfertechnik (10/100Base-TX) oder Glasfasertechnik (100Base-FX) -
Seite 13: Erforderliche Werkzeuge Und Werkstoffe
Um dieses Gerät und dazugehöriges Zubehör umweltfreundlich zu recyceln bzw. zu entsorgen, wenden Sie sich an eine für die Entsorgung von Elektroschrott zertifizierte Einrichtung. Bei Bei Recycling und Entsorgung müssen die örtlichen Vorschriften beachtet werden. RUGGEDCOM RS910L Montagehandbuch, 12/2020, C79000-G8900-1030-08... -
Seite 14: Empfehlungen Zur Verkabelung
Ereignisses zu Fehlern oder Unterbrechungen der Kommunikation kommen kann, die Wiederherstellung jedoch automatisch geschieht. Siemens empfiehlt ebenfalls nicht die Verwendung von in Kupfer ausgeführten Ethernet-Ports zur Anbindung von Geräten im Feld über Entfernungen, durch die bei Fehlerzuständen zwischen Leitung und Erde starke Erhöhungen des Erdpotentials (über 2500 V) auftreten könnten. - Seite 15 Einleitung 1.5.1 Unterstützte Glasfaserkabel RUGGEDCOM RS910L Montagehandbuch, 12/2020, C79000-G8900-1030-08...
-
Seite 16: Installation Des Geräts
Dieses Produkt enthält keine vom Anwender instandsetzbaren Teile. Die Gewährleistung erlischt, sobald Wartungsmaßnahmen von unbefugtem Personal ausgeführt werden. Von Siemens AG nicht ausdrücklich genehmigte Änderungen können zu ungültigen Spezifikationen, Prüfergebnissen und behördlichen Zulassungen führen, und die Berechtigung des Anwenders zum Betrieb dieses Geräts kann erlöschen. -
Seite 17: Allgemeines Vorgehen
Wenn ein Teil fehlt oder beschädigt ist, benachrichtigen Sie Siemens. Installation des Geräts in explosionsgefährdeten Bereichen Der RUGGEDCOM RS910L erfüllt konstruktiv die Sicherheitsstandards nach Class I, Division 2 für explosionsgefährdete Bereiche, in denen im Gegensatz zu normalen Betriebsumgebungen Konzentrationen brennbarer Gase, Dämpfe oder Flüssigkeiten vorhanden sein können. -
Seite 18: Montage Des Geräts
Der Ersatz von Bauteilen kann die Eignung für Class I, Division 2 aufheben. Montage des Geräts Der RUGGEDCOM RS910L ist auf maximale Flexibilität bei der Montage und Anzeige ausgelegt. Das Gerät kann mit Adaptern ausgestattet werden, um eine Montage auf einer DIN-Schiene oder in einer Schalttafel zu ermöglichen. -
Seite 19: Montage Des Geräts Auf Einer Din-Schiene
2.4.1 Montage des Geräts auf einer DIN-Schiene Der RUGGEDCOM RS910L kann mit einem DIN-Schienenadapter bestellt werden, der auf der Rückseite des Gehäuses vorinstalliert ist. Mit Hilfe des Adapters kann das Gerät auf eine DIN-Schiene (35 mm oder 1.4 in) nach IEC/EN 60715 oder TS35 geschoben werden. -
Seite 20: Schalttafeleinbau Des Geräts
2.4.2 Schalttafeleinbau des Geräts Für den Schalttafeleinbau kann der RUGGEDCOM RS910L mit Adaptern für die Schalttafel ausgestattet werden, die auf der Ober- und Unterseite des Gehäuses sind. Mithilfe der Adapter ist es möglich, das Gerät mit Schrauben an einer Schalttafel zu befestigen. -
Seite 21: Anschließen Des Ausfallsicheren Alarmrelais
Alarm konfiguriert, öffnet das Relais den Schließerkontakt (S) und schließt den Öffnerkontakt (Ö). Hinweis Die Steuerung des Ausgangs des ausfallsicheren Relais ist über RUGGEDCOM RS910L konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die Signalisierung eines Alarms bei Stromausfall. Weitere Informationen finden Sie im RUGGEDCOM ROS Konfigurationshandbuch für RUGGEDCOM RS910L. -
Seite 22: Anschluss An Die Netzspannung
Massekontakt Schließerkontakt Abbildung 2.4 Verdrahten des fehlersicheren Alarmrelais Anschluss an die Netzspannung Der RUGGEDCOM RS910L kann mit einer einzelnen AC/DC- Hochspannungsversorgung oder DC-Niederspannungsversorgung betrieben werden. WICHTIG • Bei für 110/230 V AC ausgelegten Geräten muss ein entsprechend bemessener AC-Leistungsschalter installiert werden. -
Seite 23: Anschließen Der Ac/Dc-Hochspannungsversorgung
Spannungen mit Gehäusemasse und muss entfernt werden, um Schäden an der Schutzschaltung während der Prüfung zu verhindern. Hinweis Ziehen Sie alle Anschlussklemmen mit einem Drehmoment von 0,6 Nm fest. Befestigen Sie die Leistungsklemmenleiste am Gerät. RUGGEDCOM RS910L Montagehandbuch, 12/2020, C79000-G8900-1030-08... - Seite 24 Installation des Geräts 2.6.1 Anschließen der AC/DC-Hochspannungsversorgung Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der Klemme für Pluspol/Phase (+/L) am Klemmenblock. Plusklemme/stromführend (+/L) Minusklemme/neutral (-/N) Überspannungsschutzklemme Geschirmtes Erdungskabel Abbildung 2.5 Klemmenblockverdrahtung RUGGEDCOM RS910L Montagehandbuch, 12/2020, C79000-G8900-1030-08...
-
Seite 25: Anschließen Der Gleichspannungsversorgung (Dc)
Masse-Erdungsklemme an der Reihenklemme. 2.6.2 Anschließen der Gleichspannungsversorgung (DC) RUGGEDCOM RS910L ist für eine Spannungsversorgung mit 24 V oder 48 V mit Verpolungsschutz und doppelten Spannungsversorgungseingängen ausgestattet, wodurch es möglich ist, das Gerät über redundante Anschlüsse mit einer einzelnen Gleichstromversorgung zu verbinden. - Seite 26 Klemme für den Pluspol am Klemmenblock. ± ± Plusklemme Minusklemme Überspannungsschutzklemme Geschirmtes Erdungskabel Abbildung 2.7 Verdrahtung der Reihenklemme – Einzelne DC-Stromversorgungseingänge Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der Klemme für den Minuspol am Klemmenblock. RUGGEDCOM RS910L Montagehandbuch, 12/2020, C79000-G8900-1030-08...
- Seite 27 Verbinden Sie mit einem geflochtenen Erdungsband oder einem anderen angemessenen Erdungsleiter die Erdungsklemme für Überspannung mit dem Gehäusemasseanschluss. Die Überspannungsmasseklemme wird als Erdungsleiter für alle Überspannungsschutzschaltungen im Gerät verwendet. Verbinden Sie den von der Spannungsquelle kommenden Erdungsleiter mit der Masse-Erdungsklemme an der Reihenklemme. RUGGEDCOM RS910L Montagehandbuch, 12/2020, C79000-G8900-1030-08...
-
Seite 28: Gerätemanagement
Gerät verwalten. Anschließen an das Gerät Im Folgenden werden die verschiedenen Methoden für den Zugriff auf die RUGGEDCOM RS910L -Konsole und die Webschnittstellen des Geräts beschrieben. Ausführlichere Informationen finden Sie im RUGGEDCOM ROS Konfigurationshandbuch für den RUGGEDCOM RS910L. -
Seite 29: Konfigurieren Des Geräts
Verbinden Sie einen beliebigen verfügbaren Ethernet-Port am Gerät mit einem Management-Switch und greifen Sie über die IP-Adresse des Geräts auf die Konsole und die Webschnittstellen des RUGGEDCOM RS910L zu. Die werkseitig eingestellte IP-Adresse für den RUGGEDCOM RS910L lautet https://192.168.0.1. Weitere Informationen über verfügbare Ports finden Sie unter "Kommunikations-... -
Seite 30: Kommunikations-Ports
Kommunikations-Ports Der RUGGEDCOM RS910L kann mit Kommunikationsports verschiedener Typen ausgestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern. Ports 1 und 2 Ports 3 und 4 Port 9 Abbildung 4.1 Port-Zuweisung Port 1 und 2 Serielle Ports 3 und 4 Ethernet-Ports in Kupfertechnik (10/100Base-TX) oder... -
Seite 31: Pinbelegung
Der Port ist mit 10 MBit/s in Betrieb. Verbindung/Aktivität Gelb (dauerhaft leuchtend) Verbindung hergestellt Gelb (blinkend) Verbindung (Aktivität) Keine Verbindung erkannt Pinbelegung Nachfolgend die Pinbelegung für die RJ45-Steckverbinder: Abbildung 4.3 Pin-Konfiguration des RJ45-Ethernet-Ports Bezeichnung Beschreibung Daten empfangen+ Daten empfangen- RUGGEDCOM RS910L Montagehandbuch, 12/2020, C79000-G8900-1030-08... -
Seite 32: Ethernet-Ports In Glasfasertechnik
Anschlüsse für Senden (Tx) und Empfangen (Rx) an jedem Port ordnungsgemäß hergestellt und abgestimmt wurden, um eine einwandfreie Verbindung aufzubauen. Port-Typen Tx-Steckverbinder Tx-Steckverbinder Rx-Steckverbinder Rx-Steckverbinder Abbildung 4.5 LC-Port Abbildung 4.4 MTRJ-Port Tx-Steckverbinder Tx-Steckverbinder Rx-Steckverbinder Rx-Steckverbinder Abbildung 4.6 SC-Port Abbildung 4.7 ST-Port RUGGEDCOM RS910L Montagehandbuch, 12/2020, C79000-G8900-1030-08... -
Seite 33: Eovdsl-Ports
Datendurchsatz über Entfernungen von bis zu 5 km. Universelle und Long-Reach-EoVDSL-Ports sind physikalisch nicht voneinander zu unterscheiden. Die Ausführung des Ports kann jedoch entweder über die Kurzangabe oder über die RUGGEDCOM RS910L-Benutzerschnittstelle bestimmt werden. EoVDSL-Ports können über RJ11-Steckverbinder angeschlossen werden. WICHTIG Universelle und Long-Reach-EoVDSL-Ports (Master oder Slave) müssen an EoVDSL-... -
Seite 34: Eovdsl-Verdrahtung
Reserviert (nicht anschließen) Reserviert (nicht anschließen) Ring Abbildung 4.8 EoVDSL-RJ11-Modem-Port Tipp Reserviert (nicht anschließen) Reserviert (nicht anschließen) 4.3.1 EoVDSL-Verdrahtung VDSL funktioniert mit 2-Draht-Verdrahtung der Kategorie 3 (CAT-3) oder höher oder mit einer Twisted-Pair-Verkabelung. Eine andere Twisted-Pair-Verkabelung RUGGEDCOM RS910L Montagehandbuch, 12/2020, C79000-G8900-1030-08... -
Seite 35: Konfiguration Und Einstellung
Datenübertragungsgeschwindigkeit gewährleistet. 4.3.2 Konfiguration und Einstellung Falls der RUGGEDCOM RS910L und ein weiteres Gerät jeweils über universelle EoVDSL-Ports verfügen, ist ein Gerät als Master und das andere als Slave zu konfigurieren. Haben beide Geräte einen Long-Reach-EoVDSL-Port, ist keine Master/ Slave-Konfiguration erforderlich, da die Ports bereits als Master und Slave festgelegt sind. -
Seite 36: Eovdsl-Leistung
Gerät aber in der Lage ist, die Verbindung aufrechtzuerhalten, wird ein Alarm ausgelöst, um den Benutzer über den reduzierten Rauschabstand zu informieren. Durch Konfigurieren des Parameters Rescan Mode in RUGGEDCOM RS910L kann der Benutzer steuern, an welchem Punkt ein erneuter Scan gestartet wird, wenn sich die Leitungsbedingungen verschlechtern. - Seite 37 Nachgelagert (Master Vorgelagert (Slave an Slave) (MBit/s) an Master) (MBit/s) 0,50 1600 1,00 3300 1,50 4900 0,54 2,00 6600 0,54 2,50 8200 0,54 3,20 10500 0,54 4,00 13100 0,54 4,60 15100 0,54 5,00 16400 0,48 0,18 RUGGEDCOM RS910L Montagehandbuch, 12/2020, C79000-G8900-1030-08...
-
Seite 38: Technische Daten
10 W 10 V DC 36 V DC 3,15 A(T) 1,5 kV DC 10 W 37 V DC 72 V DC 3,15 A(T) 1,5 kV DC 10 W (T) kennzeichnet eine träge Sicherung. Die Leistungsaufnahme kann je nach Konfiguration variieren. RUGGEDCOM RS910L Montagehandbuch, 12/2020, C79000-G8900-1030-08... -
Seite 39: Technische Daten Des Ausfallsicheren Alarmrelais
VLAN (Virtuelles LAN) IEEE 802.1p • • • Prioritätsstufen Technische Daten für Ethernet-Port in Kupfertechnik Nachfolgend aufgeführt sind die technischen Daten der Ethernet-Ports in Kupfertechnik, die für den RUGGEDCOM RS910L bestellt werden können. Geschwindigkeit 10/100Base-TX Steckverbinder RJ45 Duplex FDX/HDX Kabeltyp >... -
Seite 40: Technische Daten Für Ethernet-Ports In Glasfasertechnik
Typische Entfernung. Abhängig von der Anzahl der Steckverbinder und Spleiße. RMS 1 Minute. Technische Daten für Ethernet-Ports in Glasfasertechnik Nachstehend sind die Technische Daten für Ethernet-Ports in Glasfasertechnik aufgeführt, die mit dem RUGGEDCOM RS910L angefordert werden können. Hinweis • Alle optischen Leistungsangaben sind als Durchschnittswerte in dBm angegeben. -
Seite 41: Technische Daten Zu Seriellen Ports
Typische Entfernung (km) Lichtwellenlänge (nm) 820 Kabel 50/125 oder 62,5/125 Betriebsumgebung Der RUGGEDCOM RS910L ist für einen Betrieb unter folgenden Umgebungsbedingungen ausgelegt. Umgebungstemperatur im -40 bis 85 °C (-40 bis 185 °F) Betrieb Umgebungstemperatur bei -40 bis 85 °C (-40 bis 185 °F) -
Seite 42: Maßzeichnungen
Technische Daten 5.8 Maßzeichnungen Maßzeichnungen Hinweis Alle Maßangaben in Millimetern, sofern nicht anders angegeben. 65.3 116.59 7.87 Abbildung 5.1 Gesamtabmessungen RUGGEDCOM RS910L Montagehandbuch, 12/2020, C79000-G8900-1030-08... - Seite 43 Technische Daten 5.8 Maßzeichnungen 128.4 13.64 101.6 11.2 78.74 120.65 Abbildung 5.2 Maße der Schalttafel und der DIN-Schienenbefestigung RUGGEDCOM RS910L Montagehandbuch, 12/2020, C79000-G8900-1030-08...
-
Seite 44: Zertifizierung
Das RUGGEDCOM RS910L-Gerät wurde gründlich geprüft, um seine Konformität mit anerkannten Normen zu garantieren, und es hat die Zulassung von anerkannten Zulassungsbehörden erhalten. Zulassungen In diesem Abschnitt sind die Normen aufgeführt, die der RUGGEDCOM RS910L erfüllt. 6.1.1 Das Gerät entspricht den folgenden Normen der Canadian Standards Association (CSA) gemäß... -
Seite 45: Fcc
Title 21 Code of Federal Regulations (CFR) – Chapter I – Sub-Chapter J – Radiological Health 6.1.4 ISED Hiermit erklärt Siemens AG, dass das vorliegende Gerät die Anforderungen des folgenden ISED(Innovation Science and Economic Development)-Standards in Kanada erfüllt: • CAN ICES-3 (A) / NMB-3 (A) -
Seite 46: Iso
Einrichtungen der Informationstechnik – Sicherheit – Teil 1: Allgemeine Anforderungen 6.1.7 RoHS Für dieses Gerät hat Siemens AG erklärt, dass es die Anforderungen der folgenden RoHS-Schadstoffrichtlinien erfüllt, die eine Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten untersagen: China RoHS 2 •... -
Seite 47: Typprüfungen Emv Und Umgebungsbedingungen
Zertifizierung 6.2 Typprüfungen EMV und Umgebungsbedingungen Typprüfungen EMV und Umgebungsbedingungen Der RUGGEDCOM RS910L hat die folgenden Prüfungen der elektromagnetischen Verträglichkeit (EMV) und Umweltprüfungen bestanden. EMV-Typprüfung Prüfung Beschreibung Prüfstufen Prüfschärfe Gehäuse, ±8 kV 61000-4-2 Kontakt Gehäuse, ±15 kV Luftentladung Störfestigkeit gegen Gehäuseports 20 V/m... - Seite 48 Stromanschlüsse EMV-Unempfindlichkeitsprüfung nach IEEE 1613 Hinweis Der RUGGEDCOM RS910L erfüllt die Anforderungen der Klasse 2 für eine reine Glasfaserkonfiguration und die Anforderungen der Klasse 1 für Kupferanschlüsse. Bei Class 1 ist ein vorübergehender Kommunikationsverlust zulässig, während Class 2 eine fehlerfreie und unterbrochene Kommunikation erfordert.
-
Seite 49: Typprüfungen Umgebung
Prüfung Db 95 % (nicht (feuchte Wärme, kondensierend), zyklisch) 55 °C (131 °F), 6 Zyklen IEC 60255-21-1 Schwingung 2 g bei 10 Klasse 2 bis 150 Hz IEC 60255-21-2 Stoß 30 g bei 11 ms Klasse 2 RUGGEDCOM RS910L Montagehandbuch, 12/2020, C79000-G8900-1030-08... -
Seite 50: Weitere Informationen
Weitere Informationen Siemens RUGGEDCOM https://www.siemens.com/ruggedcom Industry Online Support (Service und Support) https://support.industry.siemens.com Industry Mall https://mall.industry.siemens.com Siemens AG Digital Industry Process Automation Postfach 48 48 90026 NÜRNBERG DEUTSCHLAND...
