Kommunikations-Ports
4.4.1 Serielle RS232/RS485/RS422-Ports (DB9)
Grün
Aus
Technische Daten zu den verfügbaren seriellen Ports siehe
ellen Ports (Seite
4.4.1

Serielle RS232/RS485/RS422-Ports (DB9)

Der RS910W kann mit seriellen RS232/RS485/RS422-Ports (DB9) ausgestattet werden.
Jeder Port kann über das Betriebssystem von RUGGEDCOM RS910W individuell auf
den Modus RS232, RS485 oder RS422 eingestellt werden. Weitere Informationen fin-
den Sie im RUGGEDCOM ROS User Guide für den RS910W.

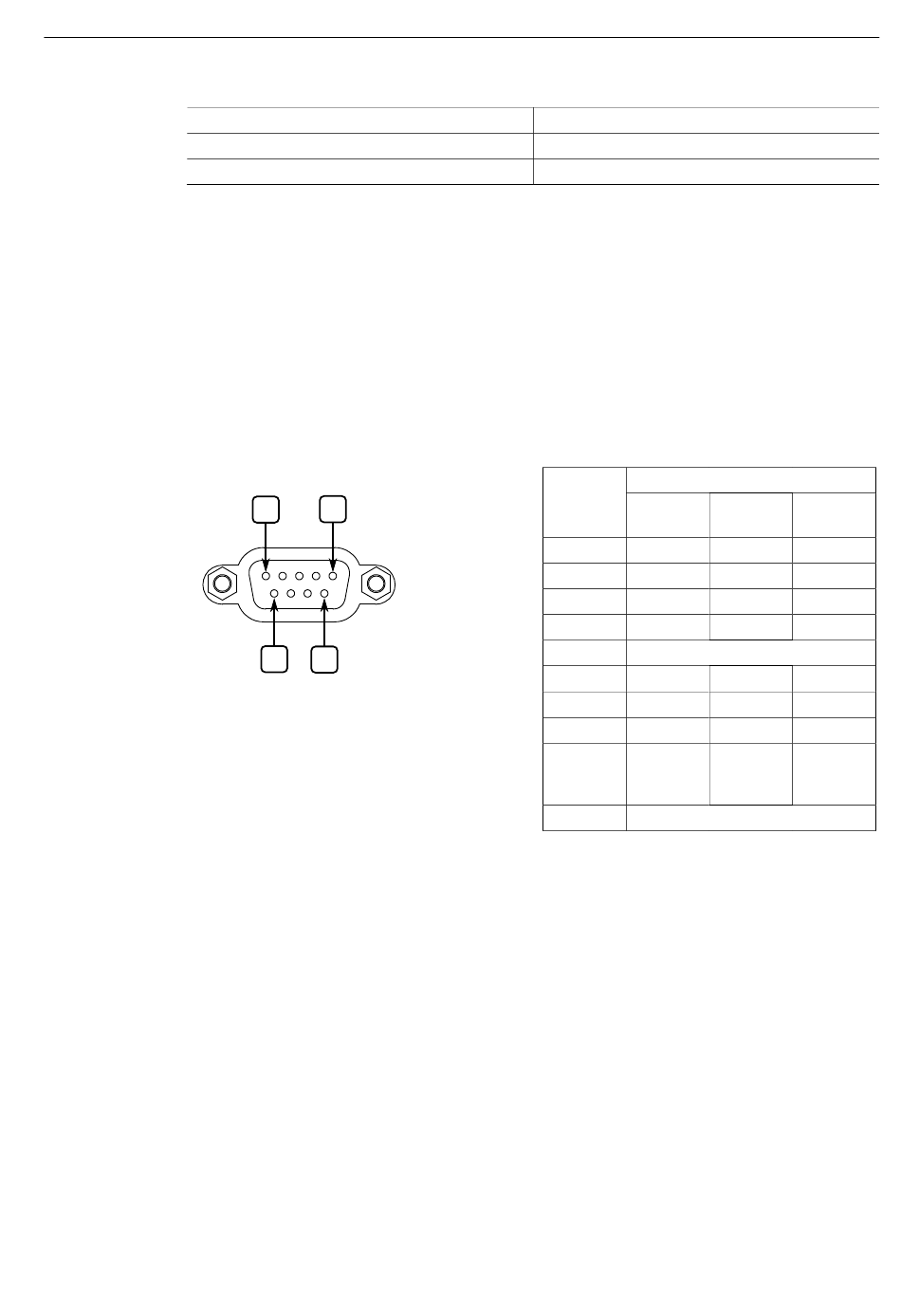

Die Pinbelegung für die RS232/RS485/RS422-Ports (DB9) ist wie folgt:
Abbildung 4.8
a
Kein interner Abschluss vorgesehen.
b
Intern verbunden.
c
Die Erdungsklemme ist isoliert. Zwischen Erdungsklemme und Gehäusemasse befindet sich jedoch eine
Stoßspannungsschutzschaltung.
d
Intern verbunden.
e
Im RS232-Modus befindet sich dieser Pin in einem Zustand mit hoher Impedanz. Eine DEE, die RTS
feststellt, wird CTS bestätigt sehen, obwohl das Gerät keine Hardware-Flusskontrolle durchführt.
4.4.2

Serielle RS232/RS485/RS422-Ports (RJ45)

Der RS910W kann mit seriellen RS232/RS485/RS422-Ports (RJ45) ausgestattet wer-
den. Jeder Port kann über das Betriebssystem von RUGGEDCOM RS910W individuell
auf den Modus RS232, RS485 oder RS422 eingestellt werden. Weitere Informationen
finden Sie im RUGGEDCOM ROS User Guide für den RS910W.
28
Status
33)".
5 1
9 6
Serieller Konsolenport RS232/
RS485/RS422 DB9
Beschreibung
Verbindung/Aktivität erkannt
Keine Verbindung erkannt
"Technische Daten zu seri-
a
Pin Bezeichnung
RS232-
Modus
b
1 DCD
2 TX
3 RX
b
4 DTR
5 Erdung (Schutzkontakt)
b
6 DSR
d e
7 CTS
d e
8 RTS
9 RI (Keine
Verbin-
dung)
Schirmung Gehäusemasse
Montagehandbuch, 02/2020, C79000-G8900-1031-09
Betriebs- Betriebs-
art RS485 art RS422
TX/RX+ TX+
RX+
c
RX-
TX/RX- TX-
RUGGEDCOM RS910W
