Kommunikations-Ports
4.2.3 Serielle RS232/RS485/RS422-Ports in Glasfasertechnik
b
Intern verbunden.
c
Intern verbunden.
d
Im RS232-Modus befindet sich dieser Pin in einem Zustand mit hoher Impedanz. Eine DEE, die RTS
feststellt, wird CTS bestätigt sehen, obwohl das Gerät keine Hardware-Flusskontrolle durchführt.
4.2.3
Serielle RS232/RS485/RS422-Ports in Glasfasertechnik
Der RS920L kann mit seriellen RS232/RS485/RS422-Ports in Glasfasertechnik ausge-
stattet werden. Jeder Port kann über das Betriebssystem von RUGGEDCOM RS920L
individuell auf den Modus RS232, RS485 oder RS422 eingestellt werden. Weitere
Informationen finden Sie im RUGGEDCOM ROS User Guide für den RS920L.

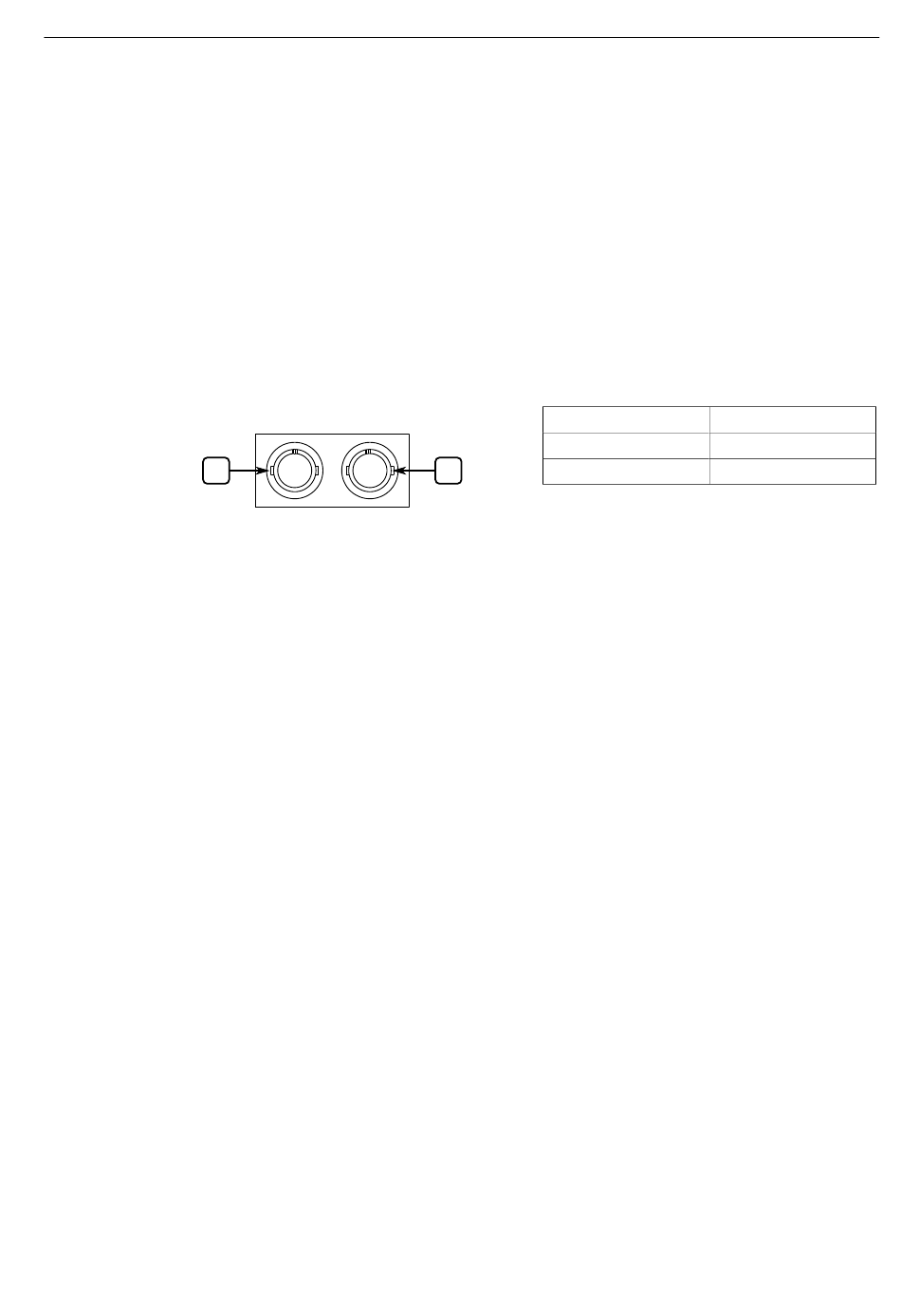

Die Pinbelegung für die RS232/RS485/RS422-Ports in Glasfasertechnik ist wie folgt:
1
Abbildung 4.5
4.2.4
Anschließen mehrerer RS485-Geräte
Jeder RS485-Port kann mit mehreren RS485-Geräten kommunizieren, wenn die Gerä-
te hintereinander über eine einzelne Zweidrahtleitung mit Sende- und Empfangssi-
gnalen auf denselben zwei Drähten verkabelt sind (Halbduplex). Befolgen Sie die fol-
genden Anweisungen, um eine zuverlässige kontinuierliche Kommunikation sicher-
zustellen:
•
•
•
•
•
•
Die folgende Abbildung zeigt die empfohlene RS485-Verkabelung.
28
Serielle Glasfaser-Konsolen-
ports RS232/RS485/RS422
Verwenden Sie geschirmte Kabel, um die Auswirkungen elektrischer Störquellen
in der Umgebung zu minimieren.
Innerhalb einer einzelnen Sequenz oder innerhalb eines Rings muss die richtige
Polarität eingehalten werden.
Die Anzahl der verdrahteten Geräte darf 32 nicht überschreiten, und die Gesamt-
entfernung muss kleiner sein als 1219 m (4000 ft) bei 100 kBit/s.
Die Anschlüsse für die gemeinsame Leitung müssen mit dem Bezugsleiter inner-
halb der Schirmung verbunden werden.
Zur Vermeidung von Schleifenströmen muss die Schirmung an einem einzigen
Punkt mit Erde verbunden werden.
Das verdrillte Adernpaar muss an beiden Enden der Kette einen Abschluss erhal-
ten.
2
Pin
Bezeichnung
1
Rx
2
Tx
RUGGEDCOM RS920L
Montagehandbuch, 02/2020, C79000-G8900-1032-06
