Anschluss an die Netzspannung
Der RUGGEDCOM RS910W kann mit einer einzelnen AC/DC-Hochspannungsversor-
gung oder DC-Niederspannungsversorgung betrieben werden.
WICHTIG
•
•
•
•
•
2.7.1
Anschließen der AC/DC-Hochspannungsversorgung
Gehen Sie zum Anschließen eines Netzteils mit hoher Wechselspannung/Gleichspan-
nung an das Gerät wie folgt vor:
RUGGEDCOM RS910W
Montagehandbuch, 02/2020, C79000-G8900-1031-09
Schließen Sie ein ausfallsicheres Gerät an die Reihenklemme an.
1
2
3
Öffnerkontakt
1
Massekontakt
2
Schließerkontakt
3

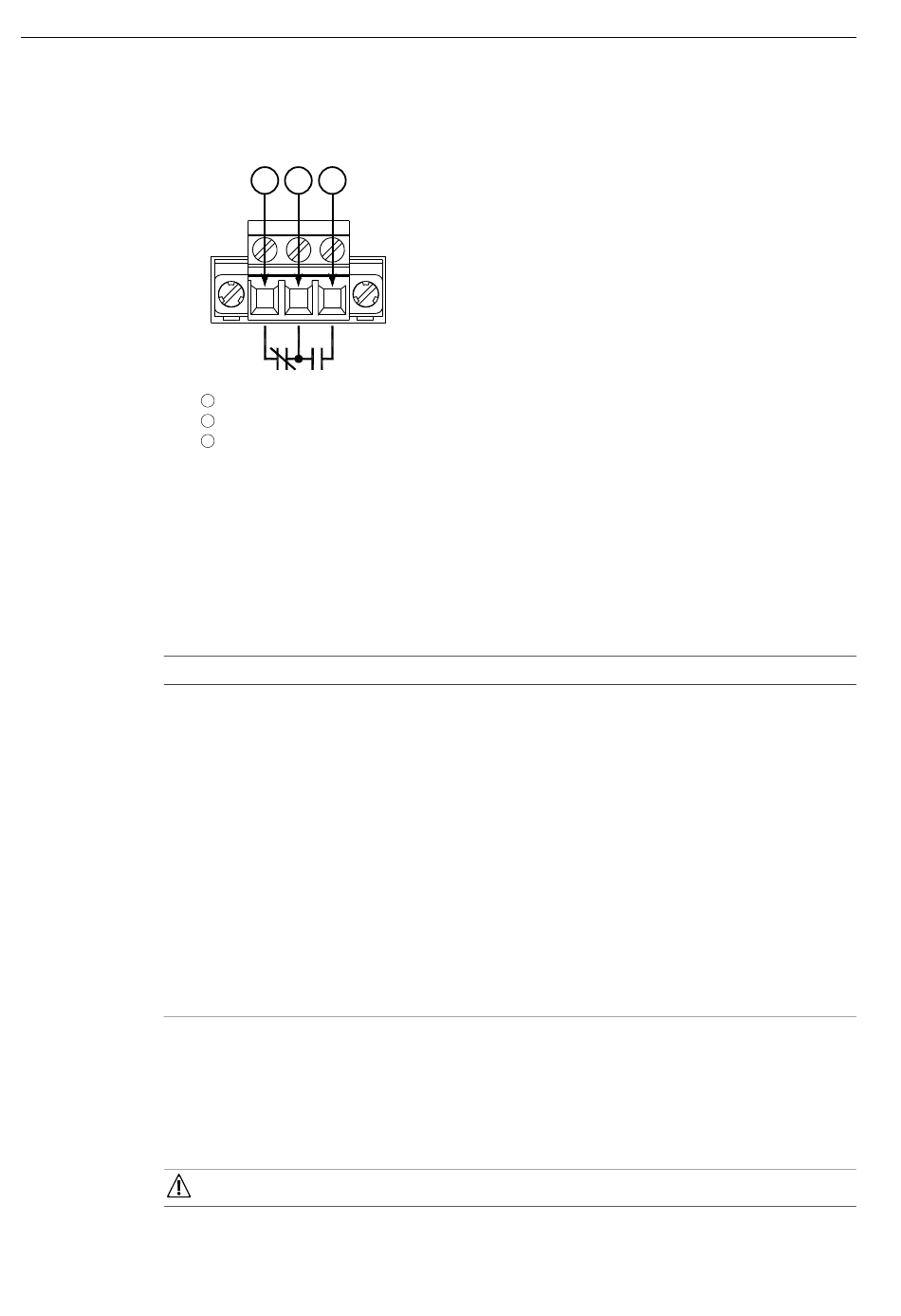

Abbildung 2.5
Verdrahten des fehlersicheren Alarmrelais
Bei für 110/230 VAC ausgelegten Geräten muss ein entsprechend bemessener
AC-Leistungsschalter installiert werden.
Bei für 125/250 VDC ausgelegten Geräten muss ein entsprechend bemessener
DC-Leistungsschalter installiert werden.
Schließen Sie die Reihenklemmen mit Kupferdraht an, der Leiterquerschnitt
muss mindestens 16 AWG betragen.
Geräte sind nach den geltenden örtlichen Vorschriften und Normen für Verdrah-
tungen zu installieren.
Sämtliche transiente Leiter-Erde-Energie wird über die Erdungsklemme für Über-
spannung abgeleitet. In Fällen, in denen die Eingänge von Erde getrennt wer-
den sollen, ist das geflochtene Erdungsband zwischen Überspannungserdung
und Chassiserdung zu entfernen. Beachten Sie, dass dadurch sämtliche Lei-
ter-Erde-Schutzschaltungen gegen transiente Spannungen deaktiviert werden.
NOTICE
Installation des Geräts
2.7 Anschluss an die Netzspannung
