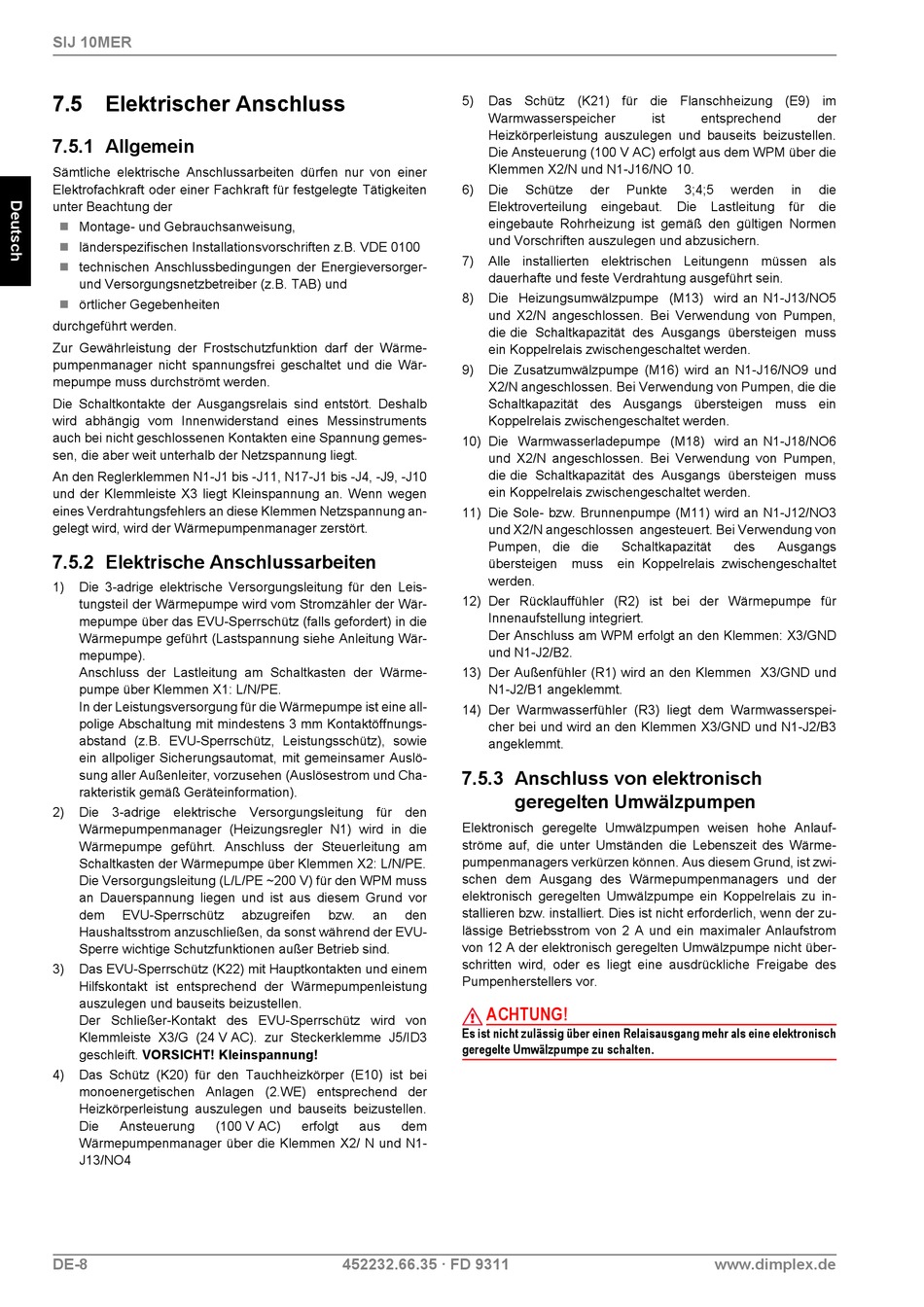

7.5 Elektrischer Anschluss
7.5.1 Allgemein
Sämtliche elektrische Anschlussarbeiten dürfen nur von einer
Elektrofachkraft oder einer Fachkraft für festgelegte Tätigkeiten
unter Beachtung der
Montage- und Gebrauchsanweisung,
länderspezifischen Installationsvorschriften z.B. VDE 0100
technischen Anschlussbedingungen der Energieversorger-
und Versorgungsnetzbetreiber (z.B. TAB) und
örtlicher Gegebenheiten
durchgeführt werden.
Zur Gewährleistung der Frostschutzfunktion darf der Wärme-
pumpenmanager nicht spannungsfrei geschaltet und die Wär-
mepumpe muss durchströmt werden.
Die Schaltkontakte der Ausgangsrelais sind entstört. Deshalb
wird abhängig vom Innenwiderstand eines Messinstruments
auch bei nicht geschlossenen Kontakten eine Spannung gemes-
sen, die aber weit unterhalb der Netzspannung liegt.
An den Reglerklemmen N1-J1 bis -J11, N17-J1 bis -J4, -J9, -J10
und der Klemmleiste X3 liegt Kleinspannung an. Wenn wegen
eines Verdrahtungsfehlers an diese Klemmen Netzspannung an-
gelegt wird, wird der Wärmepumpenmanager zerstört.
7.5.2 Elektrische Anschlussarbeiten
1)
Die 3-adrige elektrische Versorgungsleitung für den Leis-
tungsteil der Wärmepumpe wird vom Stromzähler der Wär-
mepumpe über das EVU-Sperrschütz (falls gefordert) in die
Wärmepumpe geführt (Lastspannung siehe Anleitung Wär-
mepumpe).
Anschluss der Lastleitung am Schaltkasten der Wärme-
pumpe über Klemmen X1: L/N/PE.
In der Leistungsversorgung für die Wärmepumpe ist eine all-
polige Abschaltung mit mindestens 3 mm Kontaktöffnungs-
abstand (z.B. EVU-Sperrschütz, Leistungsschütz), sowie
ein allpoliger Sicherungsautomat, mit gemeinsamer Auslö-
sung aller Außenleiter, vorzusehen (Auslösestrom und Cha-
rakteristik gemäß Geräteinformation).
2)
Die 3-adrige elektrische Versorgungsleitung für den
Wärmepumpenmanager (Heizungsregler N1) wird in die
Wärmepumpe geführt. Anschluss der Steuerleitung am
Schaltkasten der Wärmepumpe über Klemmen X2: L/N/PE.
Die Versorgungsleitung (L/L/PE ~200 V) für den WPM muss
an Dauerspannung liegen und ist aus diesem Grund vor
dem
EVU-Sperrschütz
Haushaltsstrom anzuschließen, da sonst während der EVU-
Sperre wichtige Schutzfunktionen außer Betrieb sind.
3)
Das EVU-Sperrschütz (K22) mit Hauptkontakten und einem
Hilfskontakt ist entsprechend der Wärmepumpenleistung
auszulegen und bauseits beizustellen.
Der Schließer-Kontakt des EVU-Sperrschütz wird von
Klemmleiste X3/G (24 V AC). zur Steckerklemme J5/ID3
geschleift. VORSICHT! Kleinspannung!
4)
Das Schütz (K20) für den Tauchheizkörper (E10) ist bei
monoenergetischen Anlagen (2.WE) entsprechend der
Heizkörperleistung auszulegen und bauseits beizustellen.
Die
Ansteuerung
(100 V AC)
Wärmepumpenmanager über die Klemmen X2/ N und N1-
J13/NO4
DE-8
abzugreifen
bzw.
an
den
erfolgt
aus
dem
452232.66.35 · FD 9311
5)
Das Schütz (K21) für die Flanschheizung (E9) im
Warmwasserspeicher
Heizkörperleistung auszulegen und bauseits beizustellen.
Die Ansteuerung (100 V AC) erfolgt aus dem WPM über die
Klemmen X2/N und N1-J16/NO 10.
6)
Die
Schütze
der
Punkte
Elektroverteilung
eingebaut.
eingebaute Rohrheizung ist gemäß den gültigen Normen
und Vorschriften auszulegen und abzusichern.
7)
Alle installierten elektrischen Leitungenn müssen als
dauerhafte und feste Verdrahtung ausgeführt sein.
8)
Die Heizungsumwälzpumpe (M13) wird an N1-J13/NO5
und X2/N angeschlossen. Bei Verwendung von Pumpen,
die die Schaltkapazität des Ausgangs übersteigen muss
ein Koppelrelais zwischengeschaltet werden.
9)
Die Zusatzumwälzpumpe (M16) wird an N1-J16/NO9 und
X2/N angeschlossen. Bei Verwendung von Pumpen, die die
Schaltkapazität des Ausgangs übersteigen muss ein
Koppelrelais zwischengeschaltet werden.
10) Die Warmwasserladepumpe (M18) wird an N1-J18/NO6
und X2/N angeschlossen. Bei Verwendung von Pumpen,
die die Schaltkapazität des Ausgangs übersteigen muss
ein Koppelrelais zwischengeschaltet werden.
11) Die Sole- bzw. Brunnenpumpe (M11) wird an N1-J12/NO3
und X2/N angeschlossen angesteuert. Bei Verwendung von
Pumpen, die die
Schaltkapazität
übersteigen
muss
ein Koppelrelais zwischengeschaltet
werden.
12) Der Rücklauffühler (R2) ist bei der Wärmepumpe für
Innenaufstellung integriert.
Der Anschluss am WPM erfolgt an den Klemmen: X3/GND
und N1-J2/B2.
13) Der Außenfühler (R1) wird an den Klemmen X3/GND und
N1-J2/B1 angeklemmt.
14) Der Warmwasserfühler (R3) liegt dem Warmwasserspei-
cher bei und wird an den Klemmen X3/GND und N1-J2/B3
angeklemmt.
7.5.3 Anschluss von elektronisch
geregelten Umwälzpumpen
Elektronisch geregelte Umwälzpumpen weisen hohe Anlauf-
ströme auf, die unter Umständen die Lebenszeit des Wärme-
pumpenmanagers verkürzen können. Aus diesem Grund, ist zwi-
schen dem Ausgang des Wärmepumpenmanagers und der
elektronisch geregelten Umwälzpumpe ein Koppelrelais zu in-
stallieren bzw. installiert. Dies ist nicht erforderlich, wenn der zu-
lässige Betriebsstrom von 2 A und ein maximaler Anlaufstrom
von 12 A der elektronisch geregelten Umwälzpumpe nicht über-
schritten wird, oder es liegt eine ausdrückliche Freigabe des
Pumpenherstellers vor.
ACHTUNG!
Es ist nicht zulässig über einen Relaisausgang mehr als eine elektronisch
geregelte Umwälzpumpe zu schalten.
ist
entsprechend
der
3;4;5
werden
in
die
Die
Lastleitung
für
die
des
Ausgangs
