Hülsenmarkise TRULLI

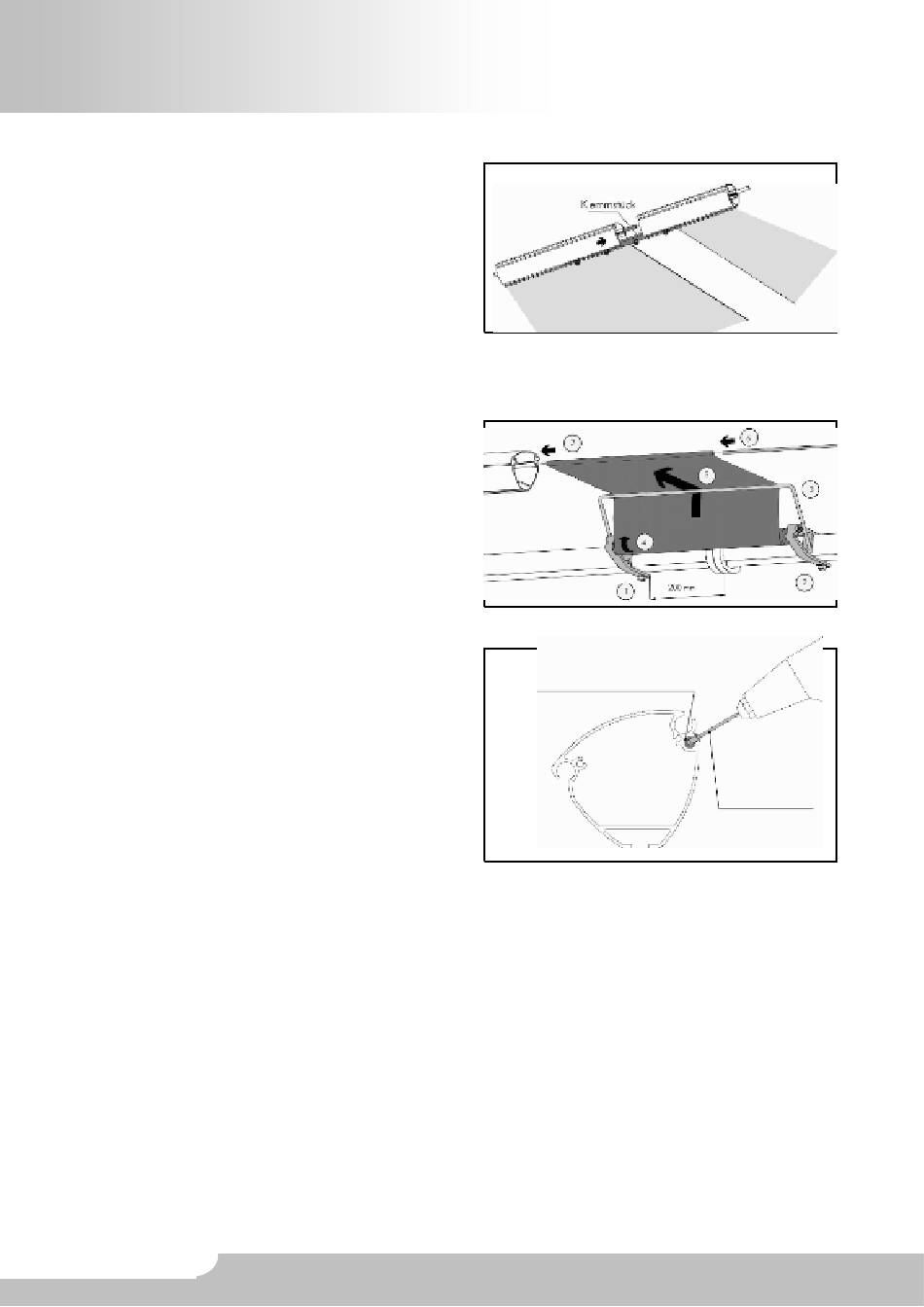

Fallprofilkupplung:
Wenn keine Tuchschlitzabdeckung
vorgesehen ist, die Koppelanlage
mindestens 100 cm ausfahren.
Beide Fallprofile mit dem Kupplungsprofil
(in einem der beiden Fallprofile
vormontiert) verbinden und die Muttern
mittels Gabelschlüssel SW 13 festziehen.
Darauf achten, dass sich kein Spalt zwischen den beiden Fallprofilen ergibt.
Tuchschlitzabdeckung:
Im gleichen Ausfahrzustand den linken
Halter (1) der Tuchschlitzabdeckung (Teil
ohne Lagerbuchse) 200 mm vom
Anlagenstoß entfernt montieren.
Federwelle (4) einhängen und den rechten
Halter (2) befestigen.
Leitbügel (3) so einhängen, dass er auf
den Schraubenköpfen aufliegt.
Federwelle (4) bis zu 10 Umdrehungen in Pfeilrichtung vorspannen.
Stoffende über den Bügel nach vorne zum
Fallprofil führen.
Keder (6) in die Stoffschlaufe (7)
einschieben.
Fallprofile auseinander drücken und die
Stoffschlaufe inkl. Keder in die kleine
Kedergasse des Fallprofils einschieben.
Beide Fallprofile mit dem Klemmstück (in
einem der beiden Fallprofile vormontiert)
verbinden und die Muttern mittels
Gabelschlüssel SW 13 festziehen.
Schlitztuch parallel zur Bespannung ausrichten. Keder in der Kedergasse beidseitig
mittels Blindnieten sichern (Blindniete mit Flachkopf 3x6 mm).
Seite 15
