Hülsenmarkise TRULLI

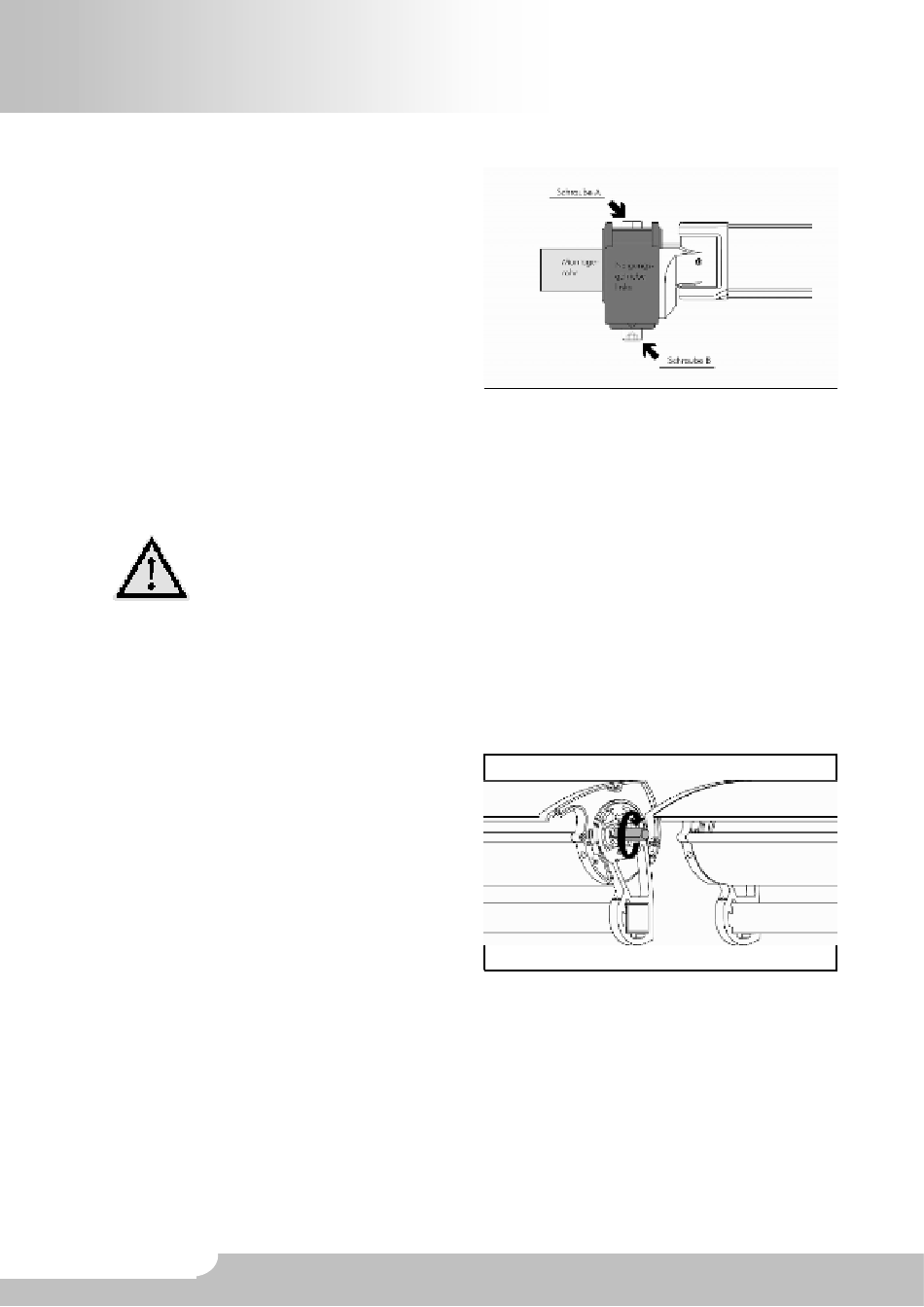

Ausrichten der Armneigung bei
Duomatikgetriebe:
Markise ganz ausfahren.
Schraube A mit Ringschlüssel SW 17 am
linken Schwenkgetriebe lösen (Schraube B
gegenhalten).
Durch Drehen der Schraube B mit einem
Innensechskantschlüssel SW 10 den
Gelenkarm parallel zum rechten Arm
ausrichten.
Schraube A wieder festziehen (Schraube B
gegen halten).
Bei TRULLI mit Duomaticgetriebe muss die Dachneigung auf der höchsten Position
bleiben.
1.2.8

Koppelanlage

Achtung!
Bei werksseitig teilmontierten Markisen – z.B. gekoppelte Anlagen ohne
Tuch
Kennzeichnung) gegen unbeabsichtigtes Öffnen gesichert. Diese Sicherung
darf erst nach der kompletten Montage entfernt werden.
Es besteht eine hohe Verletzungsgefahr durch die, unter Federspannung
stehenden, gekennzeichneten Markisenteile!
Anlage mit Antrieb zuerst befestigen (wie
in Punkt 1.2.6 beschrieben).
Anlage mittels Prüfkabel ca. 50mm
ausfahren.
Koppelanlage ohne Antrieb in die
Konsolen einhängen und sichern
(Klemmteile, Schrauben).
Vierkantzapfen der Koppelanlage mit
einem Gabelschlüssel SW 13 gegen die
Ausfahrrichtung drehen, bis ein Eingriff in
das Vierkantloch der Antriebsanlage
möglich ist.
Darauf achten, dass die Positionen der Kedernuten der beiden Tuchwellen
übereinstimmen. Anlagen vollständig zusammenschieben und Konsolenschrauben
festziehen.
Bitte achten Sie beim Zusammenschieben darauf, dass beide Markisen dieselbe
Dachneigung haben (Zapfen am seitlichen Ende greifen ineinander).
sind
die unter
Seite 14
Federspannung stehenden
Teile (siehe
