Proline Promag L 400
Erdungskabel

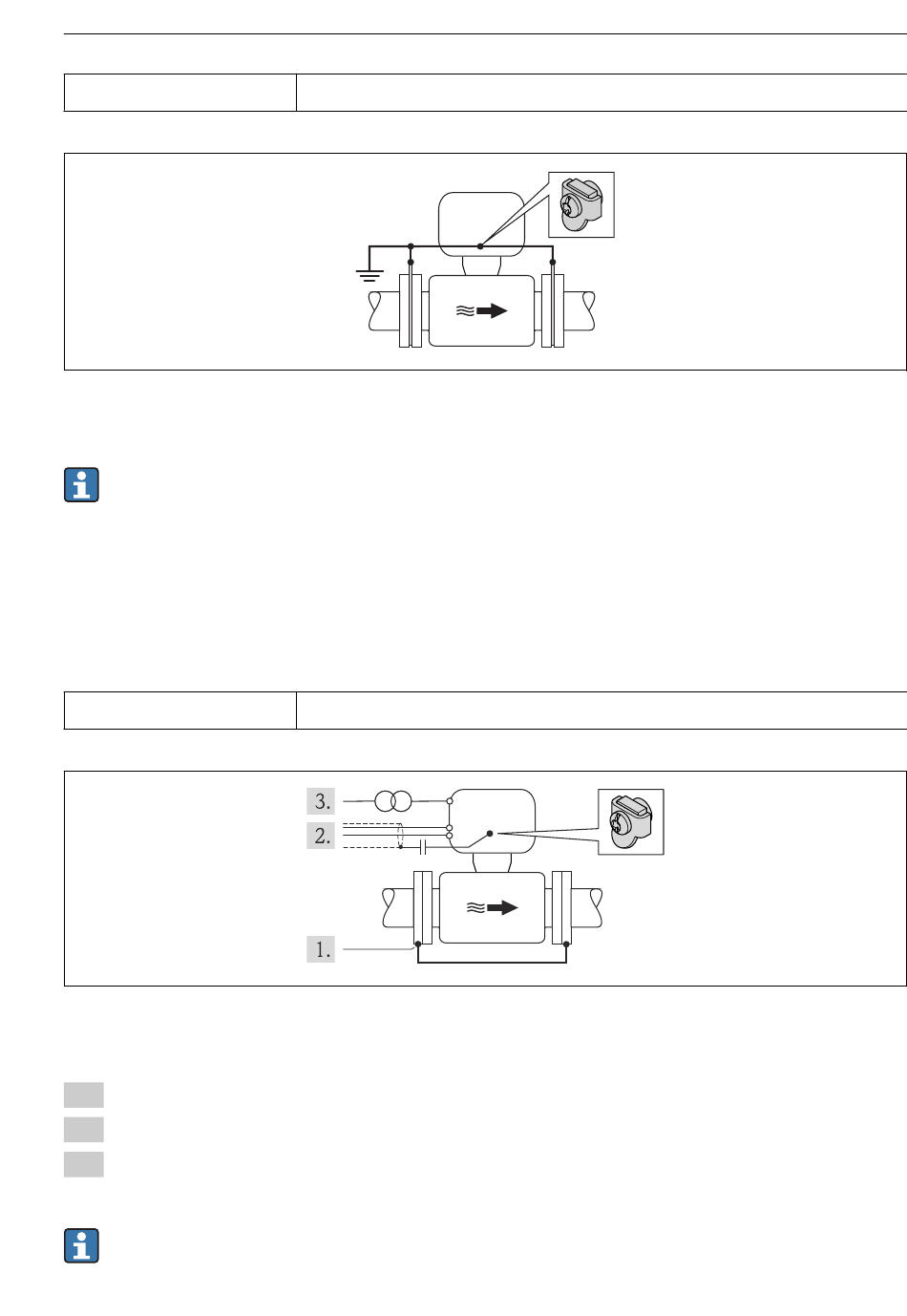

 14 Potenzialausgleich über Erdungsklemme und Erdungsscheiben
Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer auf
den Messaufnehmer und nicht auf den Messumformer.

Rohrleitung mit Kathodenschutzeinrichtung

Diese Anschlussart erfolgt nur, wenn die folgenden beiden Bedingungen erfüllt sind:
• Metallischer Rohrleitung ohne Auskleidung oder Rohrleitung mit elektrisch leitender Aus-
kleidung
• Kathodenschutz ist in den Personenschutz integriert
Erdungskabel
Voraussetzung: Messaufnehmer ist elektrisch isoliert in die Rohrleitung eingebaut.
1. Die beiden Flansche der Rohrleitung über ein Erdungskabel miteinander verbinden.
2. Abschirmung der Signalleitungen über einen Kondensator führen.
3. Messgerät potenzialfrei gegenüber Schutzerde an die Energieversorgung anschließen
(Trenntransformator).
Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer auf
den Messaufnehmer und nicht auf den Messumformer.
Endress+Hauser
Kupferdraht, mindestens 6 mm
Kupferdraht, mindestens 6 mm
+
–
2 2
(0,0093 in )
2 2
(0,0093 in )
Elektrischer Anschluss
A0016318
A0016319
