Elektrischer Anschluss
5V
DIP 1
390 Ω
220 Ω
DIP 2
26
16

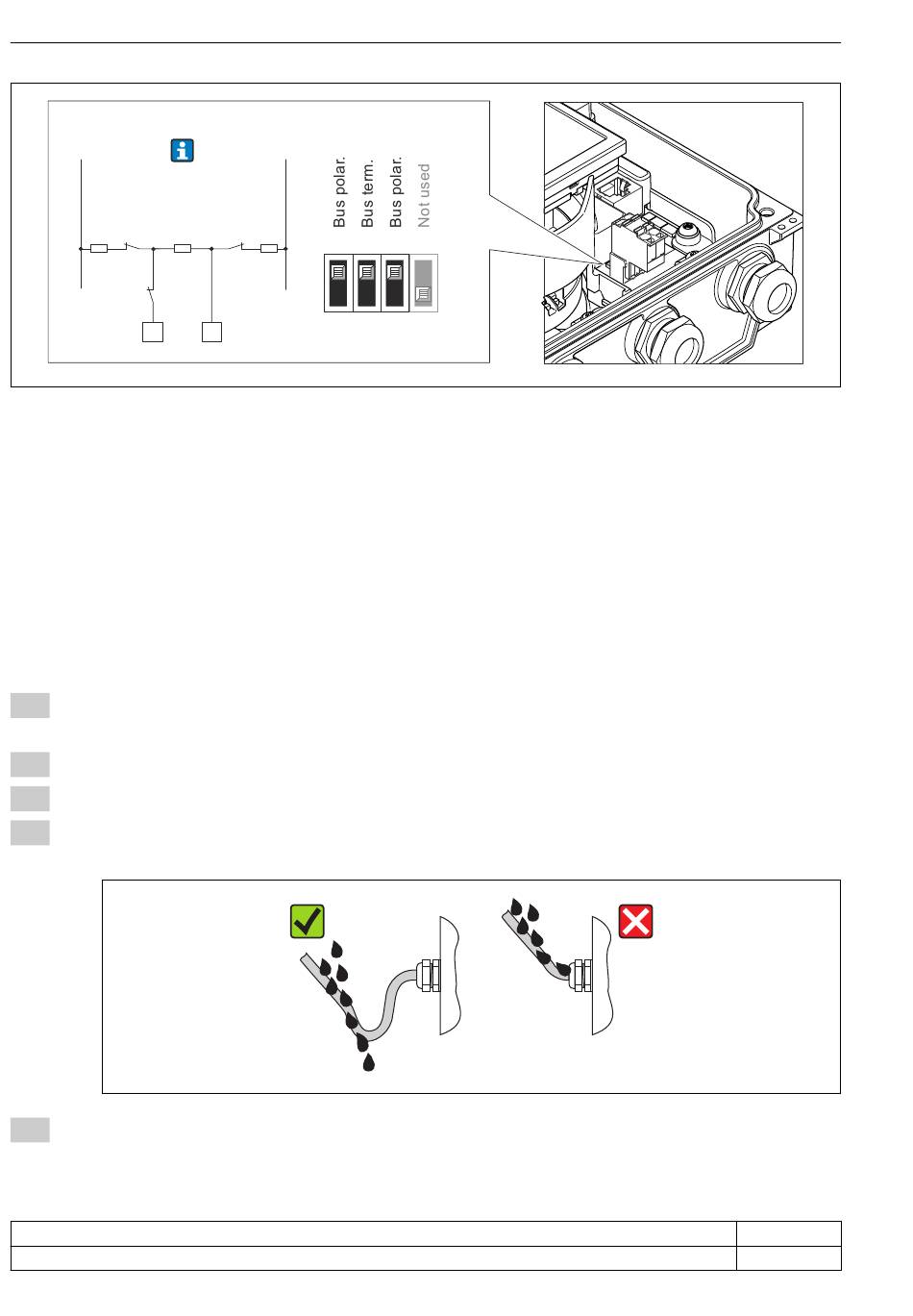

Terminierung mit Hilfe von DIP-Schaltern auf dem I/O-Elektronikmodul einstellen (bei Baudraten
< 1,5 MBaud)
7.4
Schutzart sicherstellen
7.4.1
Schutzart IP66/67, Type 4X enclosure
Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclosure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem
elektrischen Anschluss durchführen:
1.
Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls die
Dichtungen trocknen, reinigen oder ersetzen.
2.
Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
3.
Kabelverschraubungen fest anziehen.
4.
Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabelein-
führung eine nach unten hängende Schlaufe bilden ("Wassersack").
5.
Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen.
7.5
Anschlusskontrolle
Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?
Erfüllen die verwendeten Kabel die Anforderungen (→ 25)?
40
0V
DIP 3
1
2
390 Ω
27
3
4
ON
OFF
Proline Promag L 400
A0023063
A0013960
