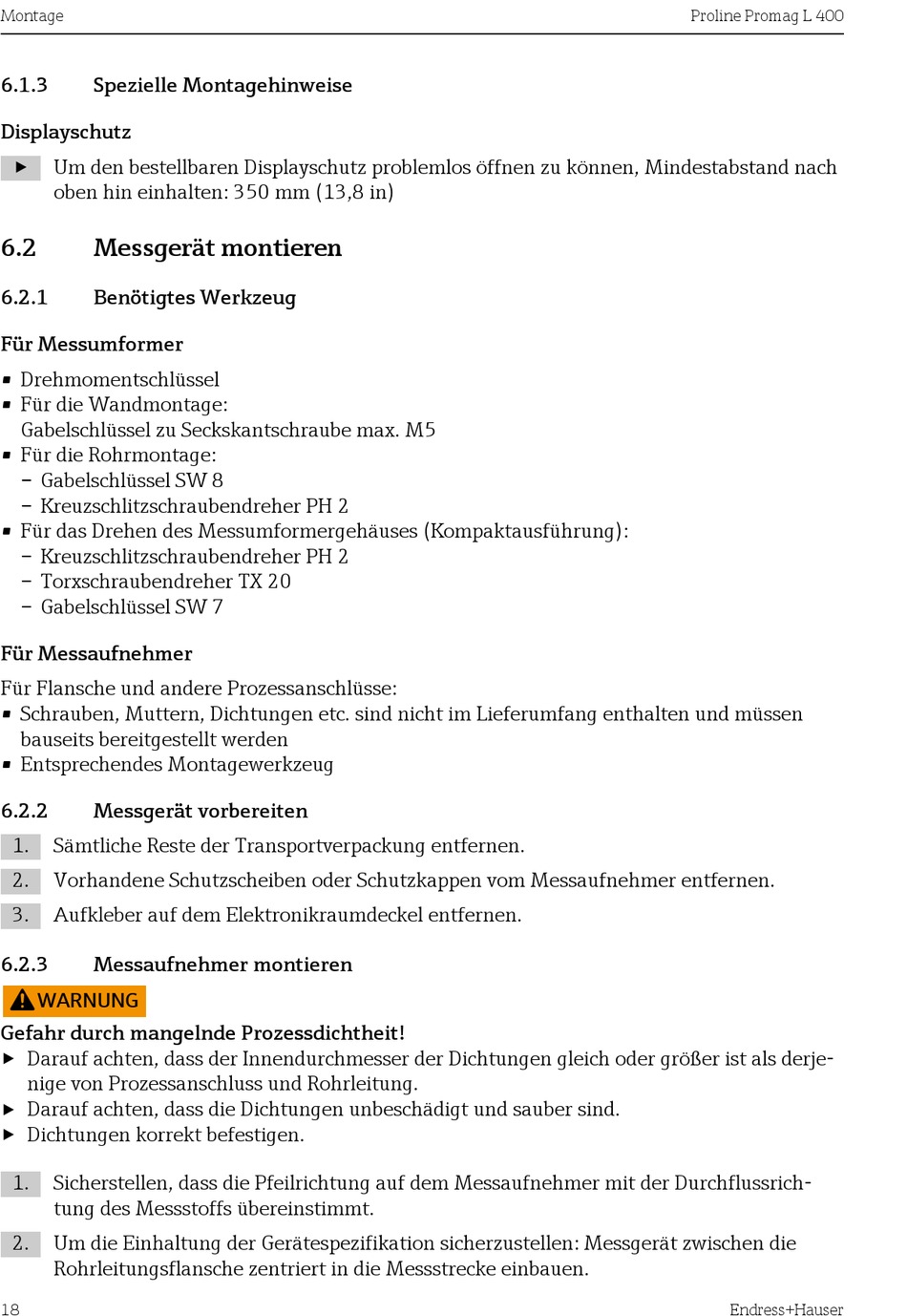

Montage
6.1.3

Spezielle Montagehinweise

Displayschutz
‣
Um den bestellbaren Displayschutz problemlos öffnen zu können, Mindestabstand nach
oben hin einhalten: 350 mm (13,8 in)
6.2 Messgerät montieren
6.2.1 Benötigtes Werkzeug
Für Messumformer
• Drehmomentschlüssel
• Für die Wandmontage:
Gabelschlüssel zu Seckskantschraube max. M5
• Für die Rohrmontage:
– Gabelschlüssel SW 8
– Kreuzschlitzschraubendreher PH 2
• Für das Drehen des Messumformergehäuses (Kompaktausführung):
– Kreuzschlitzschraubendreher PH 2
– Torxschraubendreher TX 20
– Gabelschlüssel SW 7
Für Messaufnehmer
Für Flansche und andere Prozessanschlüsse:
• Schrauben, Muttern, Dichtungen etc. sind nicht im Lieferumfang enthalten und müssen
bauseits bereitgestellt werden
• Entsprechendes Montagewerkzeug
6.2.2 Messgerät vorbereiten
1. Sämtliche Reste der Transportverpackung entfernen.
2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen.
3. Aufkleber auf dem Elektronikraumdeckel entfernen.
6.2.3

Messaufnehmer montieren

WARNUNG
Gefahr durch mangelnde Prozessdichtheit!
‣
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derje-
nige von Prozessanschluss und Rohrleitung.
‣
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
‣
Dichtungen korrekt befestigen.
1. Sicherstellen, dass die Pfeilrichtung auf dem Messaufnehmer mit der Durchflussrich-
tung des Messstoffs übereinstimmt.
2. Um die Einhaltung der Gerätespezifikation sicherzustellen: Messgerät zwischen die
Rohrleitungsflansche zentriert in die Messstrecke einbauen.
