Endress+Hauser Levelflex FMP53 FOUNDATION Fieldbus Kurzanleitung

Endress+Hauser Levelflex FMP53 FOUNDATION Fieldbus Kurzanleitung

Geführtes radar
Vorschau ausblenden Andere Handbücher für Levelflex FMP53 FOUNDATION Fieldbus:
  • Inhalt
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

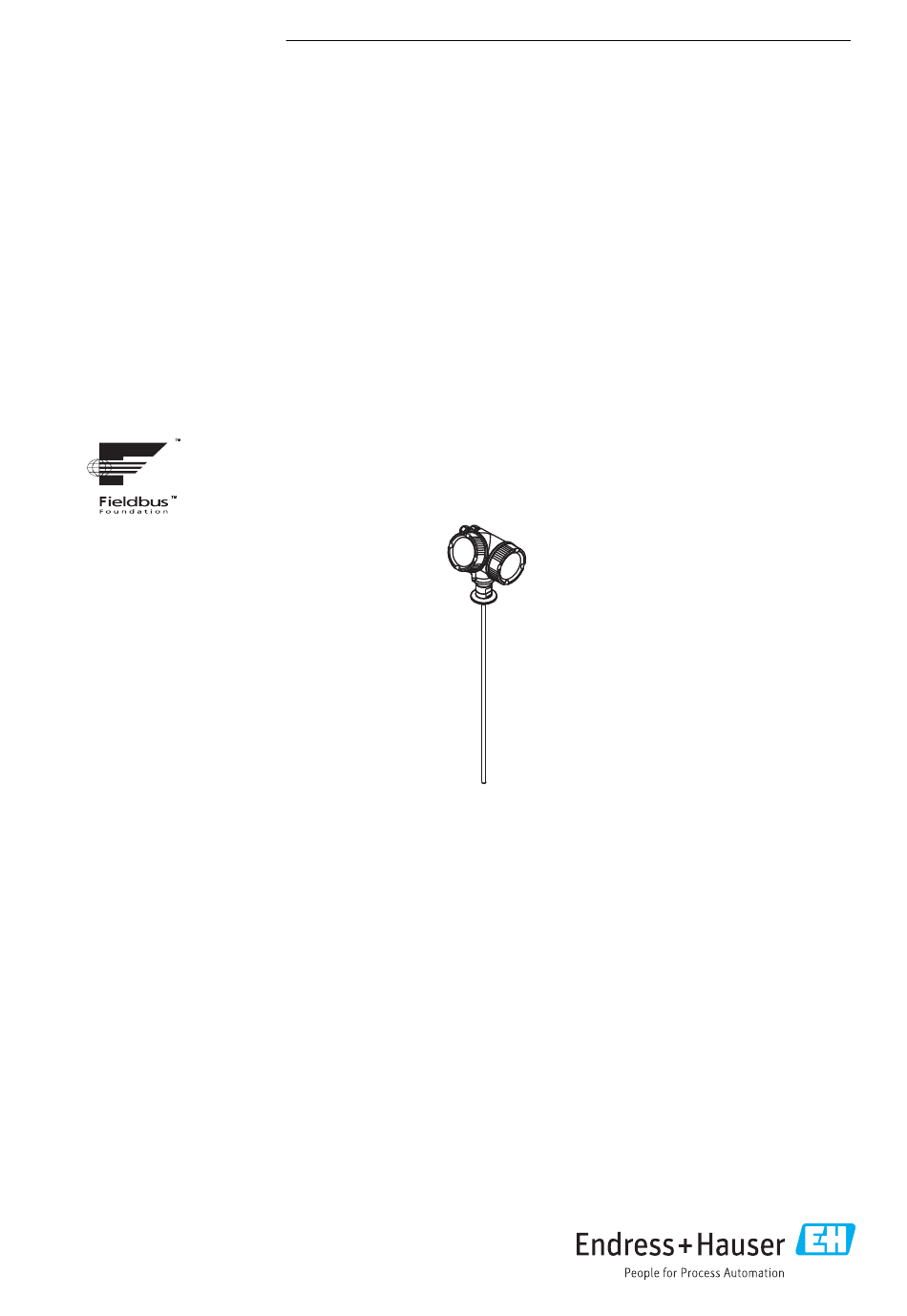

KA01108F/00/DE/05.18
71396570
2018-04-12
Products
Kurzanleitung
Levelflex FMP53
FOUNDATION Fieldbus
Geführtes Radar
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
– Internet:
www.endress.com/deviceviewer
– Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Levelflex FMP53 FOUNDATION Fieldbus

Inhaltszusammenfassung für Endress+Hauser Levelflex FMP53 FOUNDATION Fieldbus

  • Seite 1 FOUNDATION Fieldbus Geführtes Radar Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: – Internet: www.endress.com/deviceviewer – Smartphone/Tablet: Endress+Hauser Operations App...
  • Seite 2 Levelflex FMP53 FOUNDATION Fieldbus Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Levelflex FMP53 FOUNDATION Fieldbus Inhaltsverzeichnis Inhaltsverzeichnis Wichtige Hinweise zum Dokument ..........5 Darstellungskonventionen .
  • Seite 4 Inhaltsverzeichnis Levelflex FMP53 FOUNDATION Fieldbus 11.6 Konfiguration verwalten ..............51...

  • Seite 5: Wichtige Hinweise Zum Dokument

    Levelflex FMP53 FOUNDATION Fieldbus Wichtige Hinweise zum Dokument Wichtige Hinweise zum Dokument Darstellungskonventionen 1.1.1 Warnhinweissymbole Symbol Bedeutung GEFAHR! GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- mieden wird, zu Tod oder schwerer Körperverletzung führen wird.

  • Seite 6: Symbole Für Informationstypen

    Wichtige Hinweise zum Dokument Levelflex FMP53 FOUNDATION Fieldbus 1.1.4 Symbole für Informationstypen Symbol Bedeutung Symbol Bedeutung Erlaubt Zu bevorzugen Abläufe, Prozesse oder Handlungen, Abläufe, Prozesse oder Handlungen, die erlaubt sind. die zu bevorzugen sind. Verboten Tipp Abläufe, Prozesse oder Handlungen, Kennzeichnet zusätzliche Informatio-...

  • Seite 7: Begriffe Und Abkürzungen

    Der MWP befindet sich auch auf dem Typenschild. Time of Flight - Laufzeitmessverfahren FieldCare Skalierbares Software-Tool für Gerätekonfiguration und integrierte Plant-Asset-Management- Lösungen DeviceCare Universelle Konfigurationssoftware für Endress+Hauser HART, PROFIBUS, FOUNDATION Fieldbus und Ethernet Feldgeräte Device Type Manager Gerätebeschreibung (Device description) für das HART-Kommunikations-Protokoll ε (DK Wert) Relative Dielektrizitätskonstante...

  • Seite 8: Eingetragene Marken

    Eingetragene Marke der FieldComm Group, Austin, Texas, USA Bluetooth® The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Endress+Hauser is under license. Other trademarks and trade names are those of their respective owners. Apple®...

  • Seite 9: Grundlegende Sicherheitshinweise

    Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsge- mäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung. Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen wie Anzeigemodul, Hauptel-...

  • Seite 10: Arbeitssicherheit

    Grundlegende Sicherheitshinweise Levelflex FMP53 FOUNDATION Fieldbus Arbeitssicherheit Bei Arbeiten am und mit dem Gerät: ‣ Erforderliche persönliche Schutzausrüstung gemäß nationaler Vorschriften tragen. Bei teilbaren Sondenstäben kann Medium in die Zwischenräume der Teilstabverbindungen eindringen. Beim Öffnen der Teilstabverbindungen kann dieses Medium austreten. Bei gefährlichen (zum Beispiel aggressiven oder toxischen) Medien besteht so Verletzungsgefahr.
  • Seite 11 Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. 2.5.2 EAC-Konformität Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EAC-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EAC-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des EAC- Zeichens. Endress+Hauser...

  • Seite 12: Produktbeschreibung

    • Bestellcode auf Lieferschein und auf Produktaufkleber identisch? • Ware unbeschädigt? • Entsprechen Typenschilddaten den Bestellangaben auf dem Lieferschein? • Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhanden? Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hauser- Vertriebsstelle. Endress+Hauser...

  • Seite 13: Produktidentifizierung

    • Seriennummer vom Typenschild in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Oprations App den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen: Alle Angaben zum Messgerät werden angezeigt.

  • Seite 14: Lagerung, Transport

    Lagerung, Transport Levelflex FMP53 FOUNDATION Fieldbus Lagerung, Transport Lagerbedingungen • Zulässige Lagerungstemperatur: –40 … +80 °C (–40 … +176 °F) • Originalverpackung verwenden. Produkt zur Messstelle transportieren WARNUNG Gehäuse oder Sonde kann beschädigt werden oder abreißen. Verletzungsgefahr! ‣ Messgerät in Originalverpackung oder am Prozessanschluss zur Messstelle transportieren.

  • Seite 15: Montage

    Levelflex FMP53 FOUNDATION Fieldbus Montage Montage Montagebedingungen 6.1.1 Geeignete Montageposition A0014130  3 Montagebedingungen für Levelflex Montageabstände • Abstand (A) von Stabsonden zur Behälterwand: – bei glatten metallischen Wänden: > 50 mm (2 in) – bei Kunststoffwänden: > 300 mm (12 in) zu metallischen Teilen außerhalb des Behälters •...

  • Seite 16: Messgerät Montieren

    Montage Levelflex FMP53 FOUNDATION Fieldbus Messgerät montieren 6.2.1 Benötigtes Montagewerkzeug • Zum Kürzen von Stab- oder Koax-Sonden: Säge • Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug • Für das Drehen des Gehäuses: Gabelschlüssel 8 mm 6.2.2 Montage der Version "Sensor abgesetzt"...

  • Seite 17: Montage Des Elektronikgehäuses

    Levelflex FMP53 FOUNDATION Fieldbus Montage Montage des Elektronikgehäuses ø42...60 (1.65...2.36) 122 (4.8) 127...140 (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  4 Montage des Elektronikgehäuses mit dem Montagehalter; Maßeinheit: mm (in) Wandmontage Mastmontage Anschließen des Verbindungskables Benötigtes Werkzeug: • Für die Überwurfmutter am gehäuseseitigen Kabelende: Gabelschlüssel SW18 •...

  • Seite 18: Messumformergehäuse Drehen

    Montage Levelflex FMP53 FOUNDATION Fieldbus 6 Nm (4.42 lbf ft) 3 m (9 ft) / 6 m (19 ft) = 50 mm (2") A0015103 6.2.3 Messumformergehäuse drehen Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das Mes- sumformergehäuse drehen:...
  • Seite 19 Levelflex FMP53 FOUNDATION Fieldbus Montage 6.2.4 Anzeige drehen Deckel öffnen 3 mm A0021430 Schraube der Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüssel (3 mm) lösen und Sicherungskralle um 90 ° gegen den Uhrzeigersinn schwenken. Elektronikraumdeckel abschrauben und Deckeldichtung kontrollieren, ggf. austauschen. Anzeigemodul drehen A0036401 Anzeigemodul mit leichter Drehbewegung herausziehen.
  • Seite 20 Montage Levelflex FMP53 FOUNDATION Fieldbus Deckel Elektronikraum schliessen 3 mm 2,5 Nm A0021451 Deckel des Elektronikraums zuschrauben. Sicherungskralle um 90 ° im Uhrzeigersinn schwenken und Schraube der Sicherungs- kralle des Elektronikraumdeckels mit Innensechskantschlüssel (3 mm) mit 2,5 Nm fest- ziehen.

  • Seite 21: Montagekontrolle

    Levelflex FMP53 FOUNDATION Fieldbus Montage Montagekontrolle Ist das Gerät unbeschädigt (Sichtkontrolle)? Erfüllt das Gerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur • Prozessdruck • Umgebungstemperatur • Messbereich Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)? Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt?

  • Seite 22: Elektrischer Anschluss

    Elektrischer Anschluss Levelflex FMP53 FOUNDATION Fieldbus Elektrischer Anschluss Anschlussbedingungen 7.1.1 Klemmenbelegung Klemmenbelegung 4-Draht: 4-20 mA HART (90 … 253 V A0036519  5 Klemmenbelegung 4-Draht: 4-20 mA HART (90 … 253 V Anschluss 4-20 mA HART (aktiv): Klemmen 3 und 4 Anschluss Hilfsenergie: Klemmen 1 und 2 Anschlussklemme für Kabelschirm...
  • Seite 23 Levelflex FMP53 FOUNDATION Fieldbus Elektrischer Anschluss VORSICHT Um elektrische Sicherheit sicherzustellen: ‣ Schutzleiterverbindung nicht lösen. ‣ Vor Lösen des Schutzleiters Gerät von der Versorgung trennen. Vor dem Anschluss der Hilfsenergie Schutzleiter an der inneren Erdungsklemme (3) anschließen. Falls erforderlich Potenzialausgleichsleitung an der äußeren Erdungs- klemme anschließen.
  • Seite 24 Elektrischer Anschluss Levelflex FMP53 FOUNDATION Fieldbus Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus A0036500  6 Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss PROFIBUS PA / FOUNDATION Fieldbus: Klemmen 1 und 2, ohne integrierten Überspan- nungsschutz Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, ohne integrierten Überspannungs-...
  • Seite 25 Levelflex FMP53 FOUNDATION Fieldbus Elektrischer Anschluss Blockdiagramm PROFIBUS PA / FOUNDATION Fieldbus A0036530  7 Blockdiagramm PROFIBUS PA / FOUNDATION Fieldbus Kabelschirm; Kabelspezifikation beachten Anschluss PROFIBUS PA / FOUNDATION Fieldbus Messgerät Schaltausgang (Open Collector) Endress+Hauser...
  • Seite 26 Elektrischer Anschluss Levelflex FMP53 FOUNDATION Fieldbus 7.1.2 Gerätestecker Bei den Ausführungen mit Gerätestecker (M12 oder 7/8") muss das Gehäuse nicht geöff- net werden, um das Signalkabel anzuschließen. Pinbelegung beim Stecker M12 Bedeutung Signal + nicht belegt Signal - Erde A0011175 Pinbelegung beim Stecker 7/8"...

  • Seite 27: Versorgungsspannung

    Levelflex FMP53 FOUNDATION Fieldbus Elektrischer Anschluss 7.1.3 Versorgungsspannung PROFIBUS PA, FOUNDATION Fieldbus "Hilfsenergie; Ausgang" "Zulassung" Klemmenspannung E: 2-Draht; FOUNDATION Fieldbus, Schaltausgang • Ex-frei 9 … 32 V G: 2-Draht; PROFIBUS PA, Schaltausgang • Ex nA • Ex nA[ia] • Ex ic •...

  • Seite 28: Messgerät Anschließen

    Elektrischer Anschluss Levelflex FMP53 FOUNDATION Fieldbus Externes Überspannungsschutzmodul Als externer Überspannungsschutz eignen sich zum Beispiel HAW562 oder HAW569 von Endress+Hauser. Weitere Informationen finden Sie in folgenden Dokumenten: • HAW562: TI01012K • HAW569: TI01013K Messgerät anschließen WARNUNG Explosionsgefahr! ‣ Entsprechende nationale Normen beachten.
  • Seite 29 Levelflex FMP53 FOUNDATION Fieldbus Elektrischer Anschluss 7.2.2 Anschliessen A0036418  8 Maßeinheit: mm (in) Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinfüh- rung entfernen, um Dichtheit zu gewährleisten. Kabelmantel entfernen. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.

  • Seite 30: Steckbare Federkraftklemmen

    Elektrischer Anschluss Levelflex FMP53 FOUNDATION Fieldbus Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme ver- binden. 7.2.3 Steckbare Federkraftklemmen Bei Geräteausführungen ohne integrierten Überspannungsschutz erfolgt der elektrische Anschluss über steckbare Federkraftklemmen. Starre Leiter oder flexible Leiter mit Aderend- hülse können ohne Betätigung des Hebelöffners direkt in die Klemmstelle eingeführt werden und kontaktieren dort selbständig.

  • Seite 31: Anschlusskontrolle

    Levelflex FMP53 FOUNDATION Fieldbus Elektrischer Anschluss 7.2.4 Deckel Anschlussraum schliessen 3 mm 2,5 Nm A0021491 Deckel des Anschlussraums zuschrauben. Sicherungskralle um 90 ° im Uhrzeigersinn schwenken und Schraube der Sicherungs- kralle des Anschlussraumdeckels mit Innensechskantschlüssel (3 mm) mit 2,5 Nm fest- ziehen.

  • Seite 32: Integration In Ein Foundation Fieldbus-Netzwerk

    Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP53 FOUNDATION Fieldbus Integration in ein FOUNDATION Fieldbus-Netzwerk Gerätebeschreibungsdatei (DD) Um ein Gerät zu konfigurieren und in ein FF-Netzwerk zu integrieren, benötigen Sie: • Ein FF-Konfigurationsprogramm • Die Cff-Datei (Common File Format: *.cff) • Die Gerätebeschreibung (DD) in einem der folgenden Formate –...
  • Seite 33 Levelflex FMP53 FOUNDATION Fieldbus Integration in ein FOUNDATION Fieldbus-Netzwerk – EH_Levelflex_xxxxxxxxxx – RESOURCE_xxxxxxxxxxx (RB2) SETUP_ xxxxxxxxxxx (TRDSUP) ADV_SETUP_ xxxxxxxxxxx (TRDASUP) DISPLAY_ xxxxxxxxxxx (TRDDISP) DIAGNOSTIC_ xxxxxxxxxxx (TRDDIAG) EXPERT_CONFIG_ xxxxxxxxxxx (TRDEXP) EXPERT_INFO_ xxxxxxxxxxx (TRDEXPIN) SERVICE_SENSOR_ xxxxxxxxxxx (TRDSRVSB) SERVICE_INFO_ xxxxxxxxxxx (TRDSRVIF) DATA_TRANSFER_ xxxxxxxxxxx...

  • Seite 34: Blockmodell

    Konfigurationsprogrammes. Endress+Hauser Richtlinie BA00062S. Die Richtlinie enthält einen Überblick über die Standardfunktionsblöcke, die in den FOUNDATION Fieldbus-Spezifikationen FF 890 - 894 beschrieben sind. Sie ist als Hilfe bei der Verwendung dieser Blöcke gedacht, die in den Endress+Hauser-Feldgeräten implementiert sind. Endress+Hauser...

  • Seite 35: Blockkonfiguration Im Auslieferungszustand

    Levelflex FMP53 FOUNDATION Fieldbus Integration in ein FOUNDATION Fieldbus-Netzwerk 8.4.2 Blockkonfiguration im Auslieferungszustand Device_01 4841.000 DIAGNOSTIC RESOURCE DISPLAY DATA_TRANSFER SETUP ANALOG_INPUT_1 ADV_SETUP ANALOG_INPUT_2 EXPERT_CONFIG EXPERT_INFO SERVICE_SENSOR SERVICE_INFO ARITHMETIC SIGNAL_CHAR INPUT_SELECTOR INTEGRATOR ANALOG_ALARM A0017217  11 Blockkonfiguration im Auslieferungszustand Sensor Primary value: Füllstand linearisiert...

  • Seite 36: Methoden

    Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP53 FOUNDATION Fieldbus Channel Messwert 32786 Absolute Echoamplitude 32787 Absolute Trennschichtamplitude 32856 Distanz 32885 Elektroniktemperatur 32938 Trennschicht linearisiert 32949 Füllstand linearisiert 33044 Relative Echoamplitude 33045 Relative Trennschichtamplitude 33070 Grundrauschen 33107 Obere Trennschichtdicke Methoden Die FOUNDATION Fieldbus-Spezifikation sieht den Einsatz sogenannter Methoden zur Ver- einfachung der Gerätebedienung vor.

  • Seite 37: Inbetriebnahme Über Wizard

    Levelflex FMP53 FOUNDATION Fieldbus Inbetriebnahme über Wizard Inbetriebnahme über Wizard In FieldCare und DeviceCare steht ein Wizard zur Verfügung, der durch die Erstinbetrieb- nahme führt. Das Gerät mit FieldCare bzw. Device Care verbinden (siehe dazu Kapitel "Bedienmöglich- keiten" in der Betriebsanleitung).

  • Seite 38: Inbetriebnahme (Über Bedienmenü)

    Inbetriebnahme (über Bedienmenü) Levelflex FMP53 FOUNDATION Fieldbus Inbetriebnahme (über Bedienmenü) 10.1 Anzeige- und Bedienmodul 10.1.1 Anzeigedarstellung User ABC_ DEFG HIJK LMNO PQRS TUVW A0012635  12 Anzeigedarstellung auf dem Anzeige- und Bedienmodul Messwertdarstellung (1 Messwert groß) 1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt) 1.2 Messwertsymbole...

  • Seite 39: Bedienelemente

    Levelflex FMP53 FOUNDATION Fieldbus Inbetriebnahme (über Bedienmenü) 10.1.2 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. A0018330 Bei Text- und Zahleneditor Bewegt in der Eingabemaske den Markierungsbalken nach links (rückwärts). Plus-Taste Bei Menü, Untermenü...

  • Seite 40: Kontextmenü Aufrufen

    Inbetriebnahme (über Bedienmenü) Levelflex FMP53 FOUNDATION Fieldbus 10.1.3 Kontextmenü aufrufen Mithilfe des Kontextmenüs kann der Anwender schnell und direkt aus der Betriebsanzeige die folgenden Menüs aufrufen: • Setup • Datensicherung Anzeige • Hüllkurve • Tastensperre ein Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige.

  • Seite 41: Bedienmenü

    Levelflex FMP53 FOUNDATION Fieldbus Inbetriebnahme (über Bedienmenü) 10.2 Bedienmenü Parameter/Untermenü Bedeutung Beschreibung Language Legt die Bediensprache der Vor- Ort-Anzeige fest Setup Nach Einstellung der Setup- Parameter sollte die Messung in der Regel vollständig paramet- riert sein. Setup→Ausblendung Ausblendung von Störechos Setup→Erweitertes Setup...

  • Seite 42: Schreibschutz Aufheben

    Inbetriebnahme (über Bedienmenü) Levelflex FMP53 FOUNDATION Fieldbus 10.3 Schreibschutz aufheben Falls das Gerät schreibgeschützt ist, muss es zunächst freigegeben werden. Siehe dazu die Betriebsanleitung des Geräts: BA01053F (FMP53, FOUNDATION Fieldbus) 10.4 Bediensprache einstellen Werkseinstellung: Englisch oder bestellte Landessprache X X X X X X X 20.50...

  • Seite 43: Füllstandmessung Konfigurieren

    Levelflex FMP53 FOUNDATION Fieldbus Inbetriebnahme (über Bedienmenü) 10.5 Füllstandmessung konfigurieren 20 mA 100% 4 mA A0011360  14 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten LN = Sondenlänge R = Referenzpunkt der Messung D = Distanz E = Abgleich Leer (= Nullpunkt) L = Füllstand...

  • Seite 44: Benutzerspezifische Anwendungen

    Inbetriebnahme (blockorientierte Bedienung) Levelflex FMP53 FOUNDATION Fieldbus Setup → Füllstand  Anzeige des gemessenen Füllstands L (zur Kontrolle). Setup → Distanz  Anzeige der Distanz D zwischen Referenzpunkt R und Füllstand L (zur Kontrolle). 10. Setup → Signalqualität  Anzeige der Signalqualität des ausgewerteten Füllstandechos (zur Kontrolle).

  • Seite 45: Transducer Blöcke Parametrieren

    Levelflex FMP53 FOUNDATION Fieldbus Inbetriebnahme (blockorientierte Bedienung) 11.1.3 Transducer Blöcke parametrieren Die Messung und das Anzeigemodul werden über die Transducer-Blöcke parametriert. Die grundsätzliche Vorgehensweise ist bei allen Transducer-Blöcken gleich: Falls erforderlich: Blockbezeichnung ändern. Über Parameter Blockmodus/MODE_BLK, Element TARGET den Blockmodus auf OOS setzen.

  • Seite 46: Weitere Parametrierung

    Inbetriebnahme (blockorientierte Bedienung) Levelflex FMP53 FOUNDATION Fieldbus Alarm- und kritische Alarmmeldungen über die Parameter Oberer Alarmgrenzwert/ HI_HI_LIM, Oberer Vorwarnalarm-Grenzwert/HI_LIM, Unterer Alarmgrenzwert/ LO_LO_LIMund Unterer Vorwarnalarm-Grenzwert/LO_LIM eingeben. Die eingege- benen Grenzwerte müssen innerhalb des für den Parameter Ausgangsskala/ OUT_SCALE festgelegten Wertebereiches liegen →  46.
  • Seite 47 Levelflex FMP53 FOUNDATION Fieldbus Inbetriebnahme (blockorientierte Bedienung) XD_SCALE OUT_SCALE EU_100 EU_0 EU_100 EU_0 OUT_VALUE A0017338  15 Skalierung des Messwerts im AI Block • Wenn Sie im Parameter L_TYPE den Modus Direct gewählt haben, können Sie die Werte und Einheiten für XD_SCALE und OUT_SCALE nicht ändern.

  • Seite 48: Sprache Wählen

    Inbetriebnahme (blockorientierte Bedienung) Levelflex FMP53 FOUNDATION Fieldbus 11.3 Sprache wählen Schritt Block Parameter Aktion DISPLAY (TRDDISP) Language (language) Sprache auswählen Auswahl: • 32805: Arabisch • 32824: Chinesisch • 32842: Tschechisch • 32881: Niederländisch • 32888: Englisch • 32917: Französisch • 32920: Deutsch •...

  • Seite 49: Füllstandmessung Konfigurieren

    Levelflex FMP53 FOUNDATION Fieldbus Inbetriebnahme (blockorientierte Bedienung) 11.4 Füllstandmessung konfigurieren Zur Konfiguration der Messung kann auch die Methode Setup verwendet werden. Diese wird über den Transducerblock SETUP (TRDSUP) aufgerufen. 20 mA 100% 4 mA A0011360  16 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten LN = Sondenlänge...
  • Seite 50 Inbetriebnahme (blockorientierte Bedienung) Levelflex FMP53 FOUNDATION Fieldbus Schritt Block Parameter Aktion SETUP (TRDSUP) Längeneinheit (dis- Längeneinheit wählen. tance_unit) Auswahl: • 1010: m • 1013: mm • 1018: in • 1019: ft SETUP (TRDSUP) Tanktyp (tank_type) Tanktyp wählen. Auswahl: • 32816: Bypass/Schwallrohr •...

  • Seite 51: Vor-Ort-Anzeige Konfigurieren

    • 33100: Tank leer nur vorhanden für beschichtete Sonden und "Tanktyp" = "Bypass/Schwallrohr" Bei Bedarf können im Parameter "DK-Wert (dc_value)" auch kleinere DKs eingegeben werden. Bei DK<1,6 kann allerdings der Messbereich eingeschränkt sein. Kontaktieren Sie in diesen Fällen Endress+Hauser. 11.5 Vor-Ort-Anzeige konfigurieren 11.5.1...
  • Seite 52 Inbetriebnahme (blockorientierte Bedienung) Levelflex FMP53 FOUNDATION Fieldbus Funktionen der Parameteroptionen Optionen Beschreibung 33097: Sichern Die aktuelle Gerätekonfiguration wird vom HistoROM in das Anzeigemodul des Geräts gesichert. Die Sicherungskopie umfasst die Messumformerdaten des Geräts. 33057: Wiederherstellen Die letzte Sicherungskopie der Gerätkonfiguration wird aus dem Anzeigemodul in das HistoROM des Geräts zurückgespielt.
