Beheizungsmöglichkeiten
Wenn ein Messstoff bedingt, dass im Bereich des Messaufnehmers kein Wärmeverlust
stattfinden darf, gibt es folgende Beheizungsmöglichkeiten:
• Elektrisch, z.B. mit Heizbändern
• Über heißwasser- oder dampfführende Rohre
• Über Heizmäntel
Einsatz einer elektrischen Begleitheizung
Wenn die Heizregelung über Phasenanschnittsteuerung oder durch Pulspakete stattfindet,
können die Messwerte aufgrund von auftretenden Magnetfeldern beeinflusst werden (=
bei Werten, die größer sind als die von der EN-Norm zugelassenen Werte (Sinus
30 A/m)).
Deshalb ist eine magnetische Abschirmung des Messaufnehmers erforderlich: Die Abschir-
mung des Schutzbehälters ist durch Weißblech oder Elektroblech ohne Vorzugsrichtung
(z.B. V330-35A) möglich.
Das Blech muss folgende Eigenschaften aufweisen:
• Relative magnetische Permeabilität µr ≥ 300
• Blechdicke d ≥ 0,35 mm (d ≥ 0,014 in)
Vibrationen
Anlagenvibrationen haben aufgrund hoher Messrohr-Schwingfrequenz keinen Einfluss
auf die Funktionstüchtigkeit des Messsystems.
6.1.3
Spezielle Montagehinweise
Auslaufstrecke bei Peripheriegerät

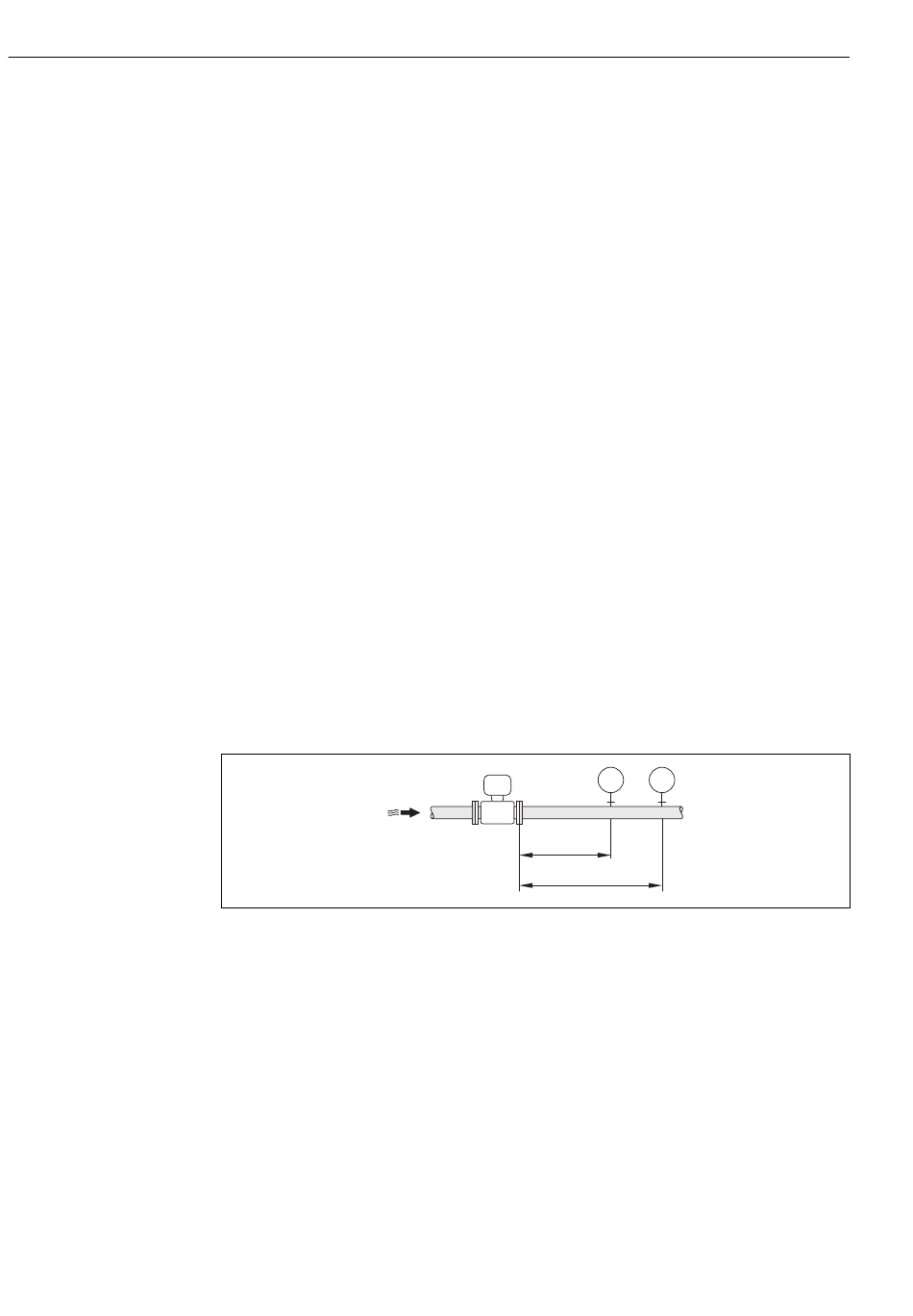

Beim Einbau eines Druck- und Temperaturmessgerätes hinter dem Messgerät auf einen
genügend großen Abstand achten.
PT
Druckmessgerät
TT
Temperaturmessgerät
Gewährleistung der vollständigen Entleerbarkeit
Bei einem horizontalen Einbau der Messaufnehmer können zur Gewährleistung der voll-
ständigen Entleerbarkeit exzentrische Clamp-Anschlüsse verwendet werden. Durch Nei-
gen des Systems in eine bestimmte Richtung und mit einem bestimmten Gefälle kann
mittels Schwerkraft eine vollständige Entleerbarkeit erreicht werden. Der Messaufnehmer
muss in der korrekten Position montiert sein, um eine vollständige Entleerbarkeit in der
horizontalen Einbaulage zu gewährleisten. Markierungen am Messaufnehmer zeigen die
korrekte Einbaulage zur Optimierung der Entleerbarkeit.
Proline Promass I 100 EtherNet/IP
PT
TT
3...5 × DN
4...8 × DN
A0016893
