MUND CLIMA

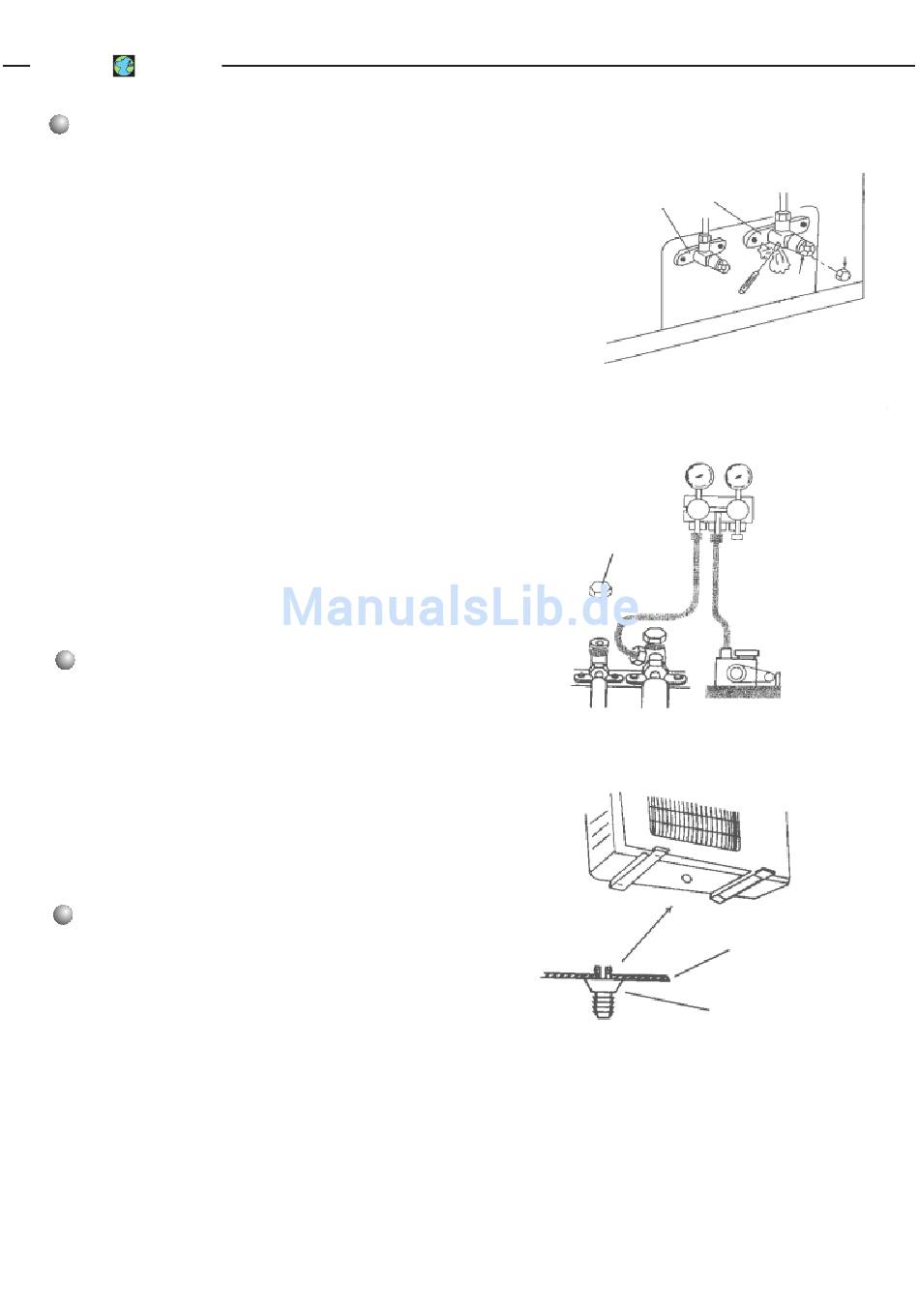

Entlüften und Dichtheitsprüfung
1. Schließen Sie Kältemittelleitungen an die
entsprechenden Ventile an.
2. Ziehen Sie die Muttern gut an.
3. Nehmen Sie die Verschlußkappen von beiden
Kältemittelleitungen und vom Serviceanschluß am
Außengerät ab.
4. Entlasten Sie den Druck im Kältemittelventil
(flüssig) mit Hilfe eines Sechskantschlüssels.
5. Drücken Sie auf die Mitte des Druckprüfventils.
6. Nach 3 bis 4 Sekunden das Druckprüfventil
wieder loslassen und die Verschlußkappe des
Serviceanschlusses aufsetzen.
7. Öffnen Sie beide Kältemittelventile vollständig
(Abb. 9).
8. Ziehen Sie die Ventilverschlußkappen an.
9. Prüfen Sie die eventuellen Undichtigkeiten des
gesamten Kreislaufs mit Seifenlösung oder einem
Lecksuchgerät.
Evakuieren des Kreislaufs
Für einen korrekten Betrieb empfiehlt es sich sehr, den
Kreislauf zu evakuieren, um so eventuelle Reste von
Gas und Feuchtigkeit zu entfernen, siehe Abb. 10.
Auslauf des Kondensats
(lediglich für Ausführungen
mit Wärmepumpe)
Sobald das Gerät Wärme abgibt, wird das im Außengerät
erzeugte Wasser mit Hilfe eines Ablaufsystems wie in der
Abbildung 11 ersichtlich abgeführt.
Der Einbau dieses Systems besteht in der Anbringung der
Wasserablaufvorrichtung am richtigen Ort.
Aufstellung des Außengerätes
®
Verschluß-
kappe
Kälte-
mittel-
rohr
(flüssig)
26
Kältemittel
Kältemittel
(gasförmig)
(flüssig)
Ventilschaft
Abb. 9
Manometerbrücke
Vakuumpumpe
Kälte-
Abb. 10
mittel-
rohr (gas-
förmig)
Metallauflage
Auslauföffnung
Abb. 11
Service-
anschluß
