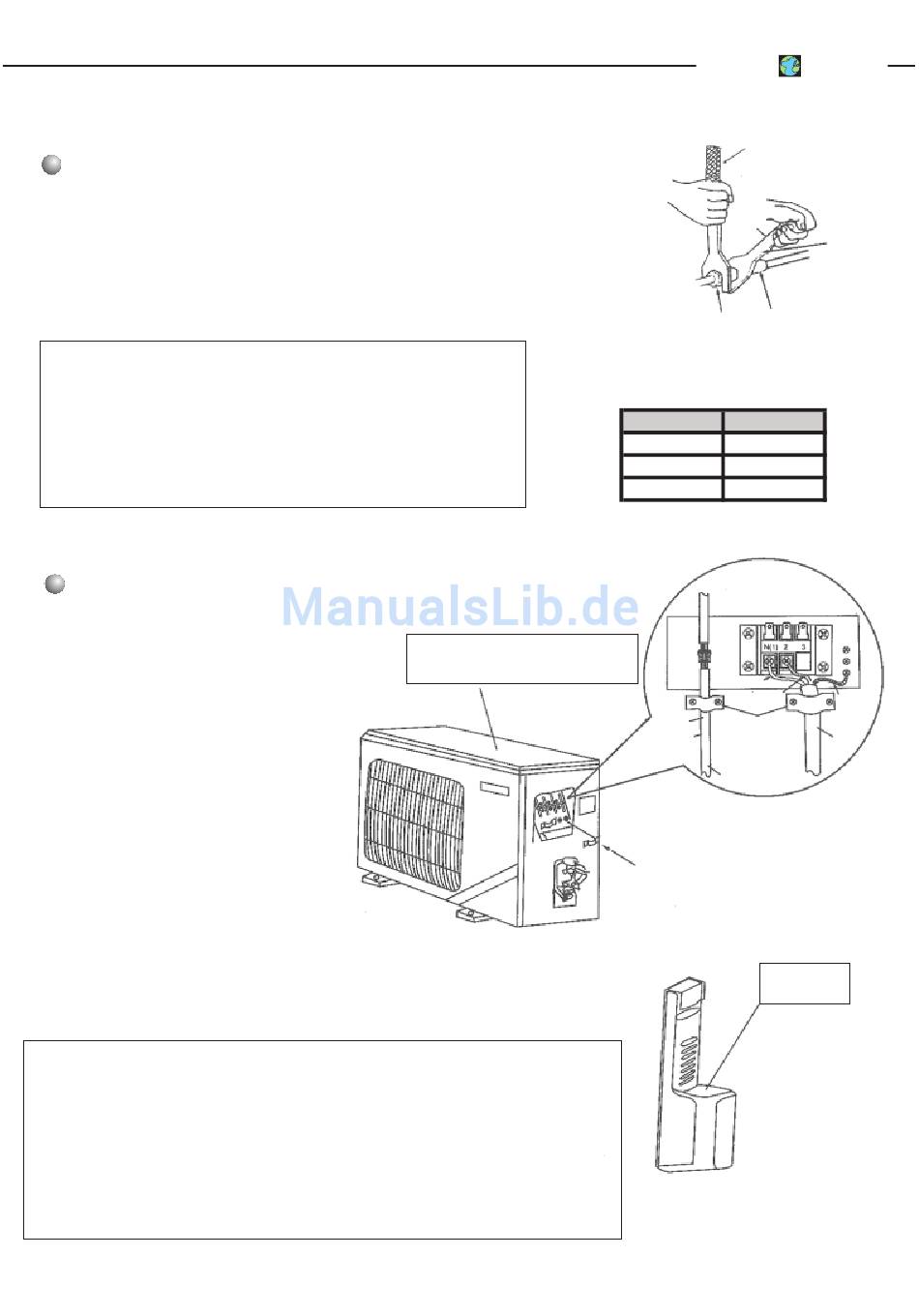

Einbau der Anschlussrohre
1. Zentrieren Sie die Anschlußmuttern mit der entsprechenden Rohrleitung.
2. Ziehen Sie die Muttern an wie in der Abbildung rechts (Abb. 7) angege-
ben.
Ziehen Sie die Muttern nicht zu stark an,
da sonst der Anschluß beschädigt wer-
den könnte.
Elektrischer Anschluß
1. Nehmen Sie die seitliche
Abdeckung ab.
2. Nehmen Sie die Kabelschellen-
schrauben heraus und schließen Sie
die verschiedenen Kabeladern an
die entsprechende Klemme an.
Prüfen
Sie, daß der Anschluß mit
dem Anschluß des Innenge-
rätes übereinstimmt.
3.
Befestigen Sie die
Kabelschelle erneut, und
verbinden Sie die Kabel mit den
Steckern miteinander.
4.Prüfen
Sie, ob der Anschluß fest
.
ist
5. Bringen Sie die seitliche Abdek-
kung erneut an.
SEHR WICHTIGER HINWEIS
- Ein unsachgemäßer Anschluß verursacht Störungen
während des Betriebs.
- Das Anbringen der Kabelschelle erfordert besondere
Aufmerksamkeit.
- Das Außenkabel darf nicht zu lang sein.
Aufstellung des Außengerätes
ACHTUNG
Schrauben Sie die obere
Abdeckung ab.
Abb. 8
25
MUND CLIMA
Engländer oder
Gabelschlüssel
Dichtung
Mutter
Abb. 7
Durchm es ser Anz. -M. (Nm )
1/4
15 a 20
3/8
30 a 35
1/2
50 a 55
Blau
Braun
Steuer-
Kabelschellen
leitung
Nur Ausführung
Wärmepumpe
Kabelschellenschrauben
Seitliche
Abdeckung
®
Engländer
oder Gabel-
schlüssel
Gelb-grün
Netz
