MUND CLIMA
Steuerleitung
5 x 1,0
Verbindungsstecker
Schelle
- Der gesamte elektrische Anschluß muß durch Fachpersonal unter Beachtung der örtlichen
Gesetzgebung vorgenommen werden.
- Der Netzanschluss muß wie in dieser Montageanleitung angegeben erfolgen.
- Es muß eine Wasserablaufleitung verlegt werden.
- Verwenden Sie die angegebene Sicherung.
- Falls das Einspeisekabel beschädigt ist, muß es von dem Hersteller oder seinem Kundendienst
ersetzt werden, um Gefahren zu vermeiden.
- Das Netzkabel hat den vorgegebenen Querschnitt. Verwenden Sie ausschließlich Kabel dieses
Querschnitts als Ersatz im Falle von Störungen.
- Die Verkabelung muß entsprechend den gültigen gesetzlichen Anforderungen erfolgen.

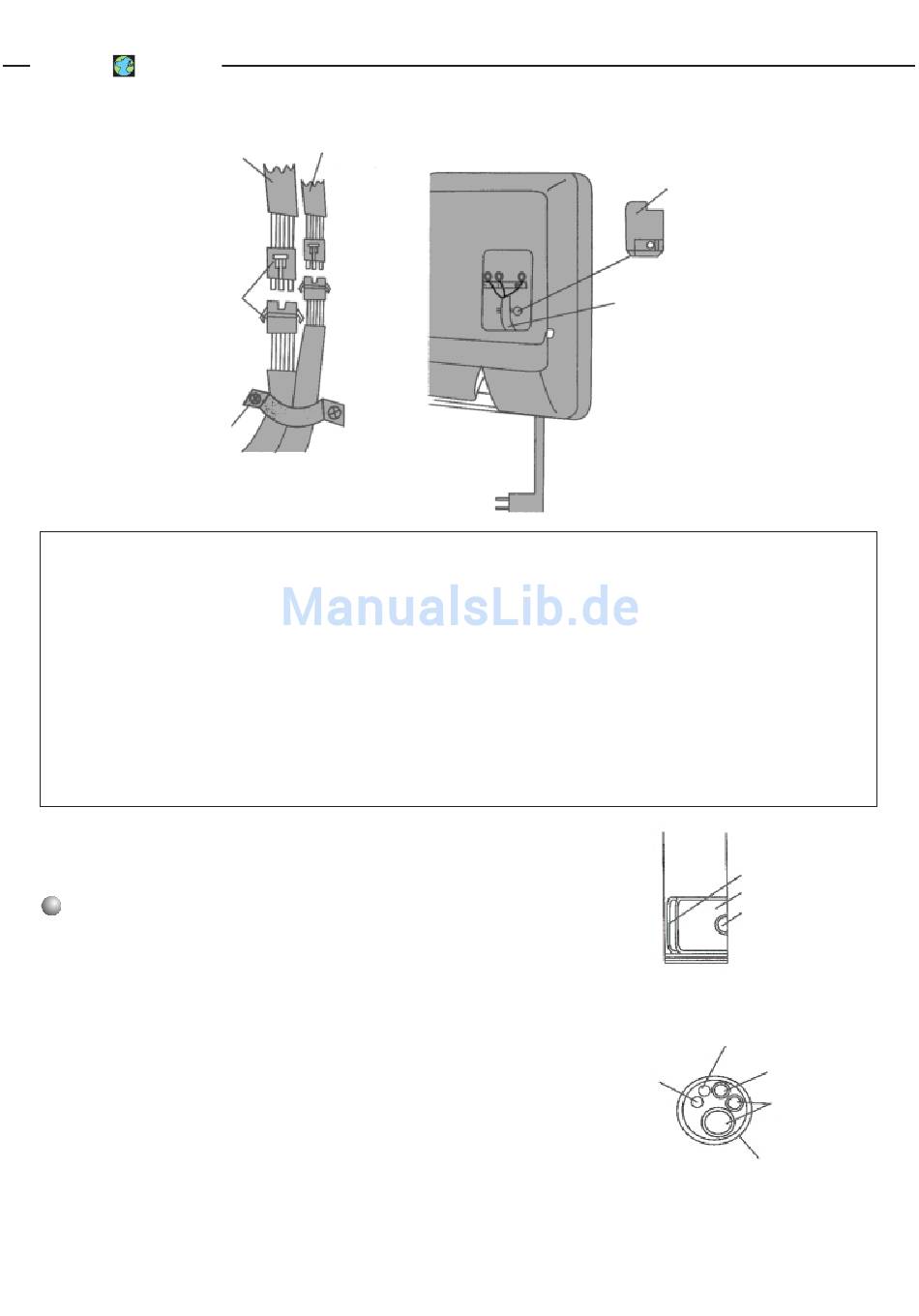

Anschluß des Innengerätes
1. Nach Festlegung der Verlegungsrichtung (rechts oder links)
brechen Sie die entsprechenden seitlichen Sollbruchstellen wie
in Abb. 5 dargestellt auf.
- Für Kabeldurchführungen brechen Sie die kreisförmi-
ge Sollbruchstelle auf.
- Für Rohr- und Kabeldurchführungen brechen Sie die
Sollbruchstellen 1 und 2 auf.
2. Umwickeln Sie die Kabel und Rohre ab dem Durchbruch
mit Isolierband (siehe Abb. 6).
3. Prüfen Sie, ob die Befestigung and der Montageplatte
ausreichend stabil ist.
4. Die Höhe vom Boden bis zum Innengerät muß ca. 2,3 m
betragen.
Aufstellung des Innengerätes
®
Steuerleitung
3 x 0,75
Abb. 4
ACHTUNG
24
Anschlußblende
Anschlußkabel
Abschnitt 1
Abschnitt 2
öffnung
Abb. 5
Netzleitung
Steuerleitung
(lediglich
Wärmepumpe)
Auslaufrohr
Isolierband
Abb. 6
Kältemittel-
leitungen
