5 Installation
5.4.3
Kältemittelleitungen überprüfen:
Anordnung
Ventil
Ventil A
Ventil B
Ventil C
Absperrventil Flüssigkeitsleitung Schließen
Absperrventil der Gasleitung
HINWEIS
Auch alle Inneneinheiten und die Anschlüsse zu den
Inneneinheiten müssen auf Dichtheit geprüft werden.
Halten
Sie
auch
bauseitige
Rohrventile, soweit vorhanden, geöffnet.
Weiterer Einzelheiten dazu siehe die Installationsanleitung
zur Inneneinheit. Dichtheitsprüfung und Vakuumtrocknung
müssen durchgeführt werden, bevor die Einheit an die
Stromversorgung angeschlossen wird. Falls das nicht
möglich ist, siehe das weiter oben in diesem Kapitel
gezeigte Ablaufdiagramm (siehe
Kältemitteilleitungen" auf

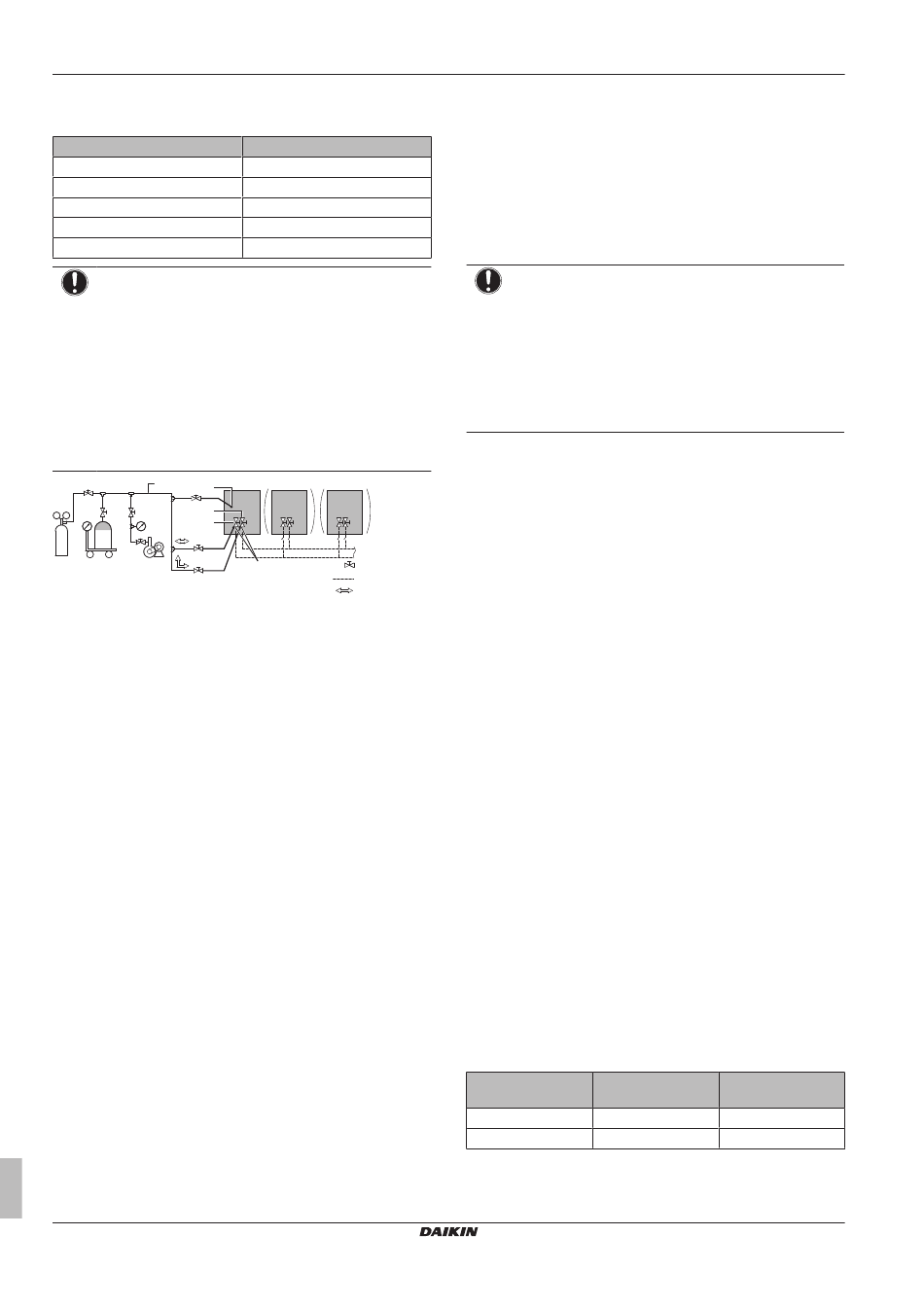

f
g
A
a
h
i
B
d
C
b
c
e
a
Druckminderventil
b
Stickstoff
c
Waage
d
Tank für Kältemittel R410A (Siphonsystem)
e
Vakuumpumpe
f
Einfüllschlauch
g
Einfüllstutzen für Kältemittel
h
Absperrventil der Gasleitung
i
Absperrventil Flüssigkeitsleitung
j
Außeneinheit
k
Zur Inneneinheit
l
Absperrventil
m
Bauseitiges Rohrleitungssystem
n
Gasfluss
o
Service-Stutzen des Absperrventils
A
Ventil A
B
Ventil B
C
Ventil C
5.4.4
Dichtheitsprüfung durchführen
Die Dichtheitsprüfung muss der Spezifikation EN378‑2 entsprechen.
Das System auf Leckagen hin überprüfen:
Vakuum-Dichtheitsprüfung
1 Im System für über 2 Stunden flüssigkeitsseitig und gasseitig
einen Unterdruck von − 1 00,7 kPa (– 1 ,007 bar) (5 Torr)
herstellen.
2 Ist dieser Unterdruck erreicht, die Vakuumpumpe ausschalten.
Prüfen Sie, dass zumindest für 1 Minute der Druck nicht
ansteigt.
3 Falls der Druck ansteigt, ist entweder Wasser bzw. Feuchtigkeit
im System (siehe unten unter Vakuumtrocknung) oder es gibt
ein Leck.
Installations- und Betriebsanleitung
16
Ventil-Status
Schließen
Öffnen
Öffnen
Schließen
(bauseitig
gelieferte)
"5.4.1 Überprüfung der
Seite 15).
j
j
j
k
l
o
m
n
Das System auf Leckagen hin überprüfen:
Dichtheitsprüfung durch Druck
1 Heben Sie das Vakuum auf, indem Sie Stickstoff hinein leiten,
bis ein Manometerdruck von mindestens 0,2 MPa (2 bar)
entsteht. Auf keinen Fall sollte der Druck höher liegen als der
maximale Betriebsdruck der Einheit, d. h. 3,3 MPa (33 bar).
2 Prüfen Sie auf Leckagen, indem Sie bei allen Rohranschlüssen
den Test durchführen, bei dem auf Blasenbildung geprüft wird.
3 Stickstoff ablassen.
HINWEIS
Besorgen Sie sich die empfohlenen Utensilien dafür bei
Ihrem Großhändler. Benutzen Sie kein Seifenwasser. Das
könnte
zum
Brechen
(Seifenwasser kann Salz enthalten, das Feuchtigkeit
aufnimmt, die gefriert, wenn das Rohr kalt wird), oder es
kann
zur
Korrosion
(Seifenwasser kann Ammoniak enthalten, das eine
korrodierende Wirkung hat bei den Berührungspunkten
von Überwurfmuttern aus Messing mit dem Kupfer).
5.4.5
Vakuumtrocknung durchführen
Um das System von Nässe und Feuchtigkeit zu befreien, gehen Sie
wie folgt vor:
1 Im System für maximal 2 Stunden ein Vakuum von – 1 00,7 kPa
(– 1 ,007 bar) (5 Torr) herstellen.
2 Dann die Vakuumpumpe ausschalten und prüfen, ob der
Zielunterdruck für mindestens 1 Stunde erhalten bleibt.
3 Sollte es nicht möglich sein, das Vakuum innerhalb 2 Stunden
herzustellen oder es für 1 Stunde zu halten, ist wahrscheinlich
zu viel Feuchtigkeit im System. In diesem Fall heben Sie das
Vakuum auf und pressen Stickstoff ins System, bis ein
Manometerdruck von 0,05 MPa (0,5 bar) erreicht ist. Dann die
Schritte 1 bis 3 so oft wiederholen, bis alle Feuchtigkeit
beseitigt worden ist.
4 Je nach dem, ob Sie sofort Kältemittel über den Kältemittel-
Einfüllstutzen einfüllen wollen oder erst eine Portion des
Kältemittels über die Flüssigkeitsleitung voreinfüllen, öffnen Sie
die Absperrventile der Außeneinheit bzw. halten Sie diese
geschlossen. Weitere Einzelheiten dazu siehe
von Kältemittel" auf
Seite 17.
5.5
Kältemittelleitungen isolieren
Nach Durchführung der Dichtheitsprüfung und der Vakuumtrocknung
müssen die Leitungen isoliert werden. Dabei sind folgende Punkte
zu beachten:
▪ Achten Sie darauf, dass die Anschlussleitungen und die
Kältemittel-Abzweigsätze vollständig isoliert werden.
▪ Achten Sie darauf, Flüssigkeits- und Gasleitungen zu isolieren
(bei allen Einheiten).
▪ Verwenden
Sie
Polyethylenschaum,
Flüssigkeitsleitungsseite bis zu einer Temperatur von 70°C und
auf der Gasleitungsseite bis zu 120°C hitzebeständig ist.
▪ Je nach Umgebung, in der die Installation vorgenommen worden
ist, die Isolierung der Kältemittelleitung gegebenenfalls verstärken.
Umgebungstempera
Luftfeuchtigkeit
tur
≤30°C
75% bis 80% RH
>30°C
≥80% RH
Auf der Oberfläche der Isolierung könnte sich Kondensat bilden.
der
Überwurfmuttern
führen
der
Bördelanschlüsse
führen
"5.6.2 Einfüllung
der
auf
der
Mindeststärke
15 mm
20 mm
RXYQQ8~20U7Y1B
VRV IV Q+ Wärmepumpen-Baureihe
4P546221-1 – 2018.09
