5.3
Kältemittelleitungen anschließen
5.3.1
Kältemittelleitung verlegen

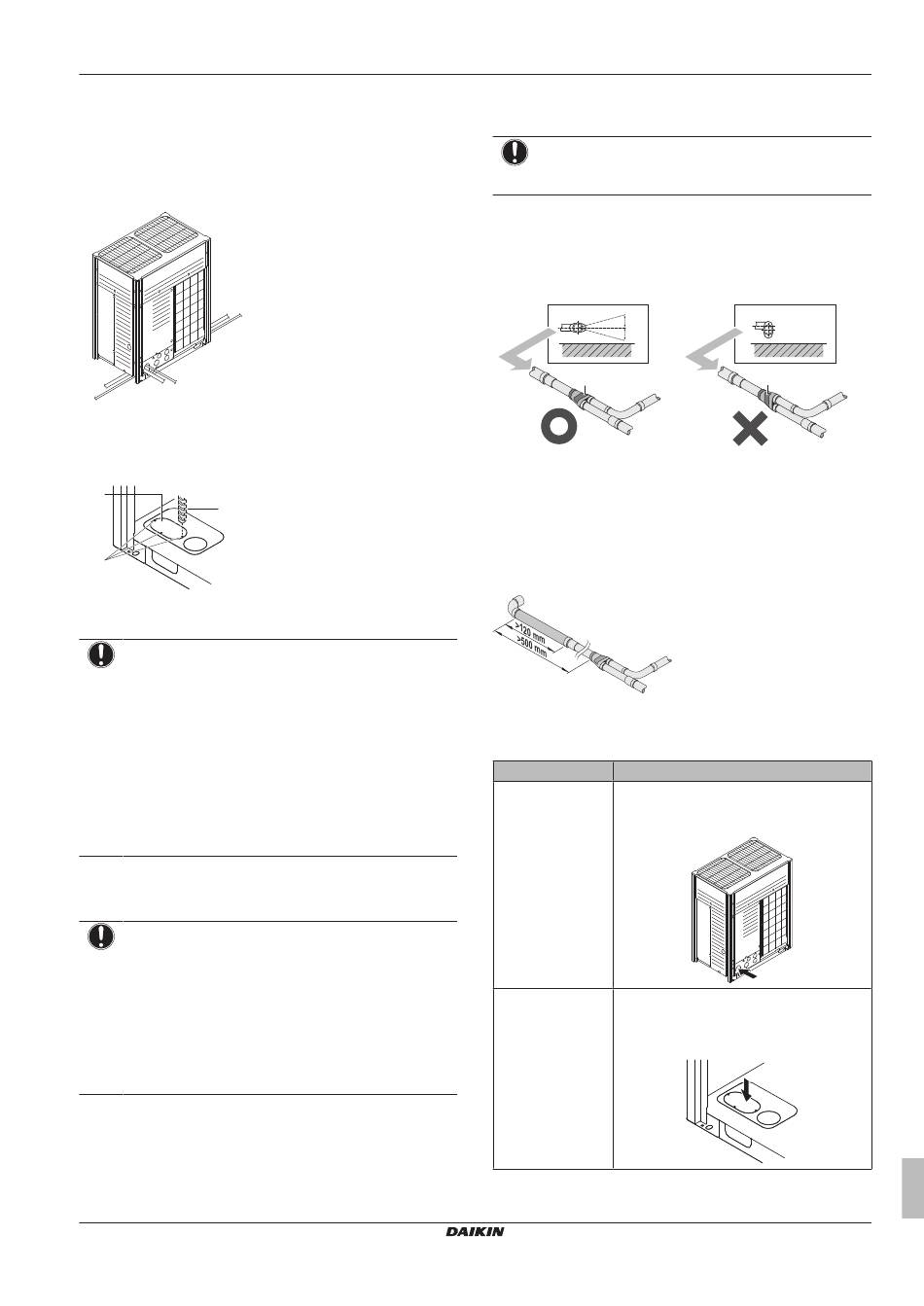

Die Installation der Kältemittelleitungen kann vorne oder an der Seite
erfolgen (unter Verwendung der Durchbruchöffnung unten), wie in
nachfolgender Abbildung zu sehen ist.
c
a
b
a
Anschluss auf der linken Seite
b
Anschluss vorne
c
Anschluss auf der rechten Seite
Bei Anschluss an der Seite muss die Durchbruchöffnung an der
Bodenplatte frei sein:
a
b
c
a
Große Durchbruchöffnung
b
Bohrung
c
Punkte zum Bohren
HINWEIS
Sicherheitsvorkehrungen
Durchbruchöffnungen:
▪ Achten Sie darauf, das Gehäuse nicht zu beschädigen.
▪ Nachdem Sie die Durchbruchöffnungen hergestellt
haben, empfehlen wir Ihnen, die Kanten und Bereiche
um die Kanten mithilfe von Rostschutzfarbe zu
behandeln, um Rostbildung zu verhindern.
▪ Wenn Sie die elektrischen Leitungen durch die
Durchbruchöffnungen
Schutzklebeband um die Leitungen, damit sie nicht
beschädigt werden.
5.3.2
So schließen Sie Kältemittelrohre an die
Außeneinheit an
HINWEIS
▪ Achten Sie darauf, die mitgelieferten Zusatzrohre zu
verwenden, wenn Sie bauseitige Rohrleitungsarbeiten
ausführen.
▪ Achten Sie darauf, dass die bauseitig installierten
Rohrleitungen nicht andere Rohre oder die Blende
unten oder an der Seite berühren. Insbesondere beim
Anschluss unten und seitlich muss darauf geachtet
werden, die Rohrleitung angemessen zu isolieren, um
so den Kontakt mit dem Gehäuse zu verhindern.
Schließen Sie die Absperrventile am bauseitigen Rohrsystem an,
indem Sie dazu die Zusatzrohre verwenden, die zusammen mit der
Einheit geliefert wurden.
Für
die
Anschlüsse
an
Abzweigsätzen
verantwortlich (bauseitige Rohrinstallation).
RXYQQ8~20U7Y1B
VRV IV Q+ Wärmepumpen-Baureihe
4P546221-1 – 2018.09
bei
der
Schaffung
von
führen,
wickeln
Sie
ist
der
Installateur
5.3.3
So schließen Sie den Mehrfach-
Anschlussleitungssatz an
HINWEIS
Unsachgemäße Installation kann zu einer Fehlfunktion der
Außeneinheit führen.
▪ Installieren Sie die Verbindungsstücke horizontal, so dass der am
Anschluss befestigte Warnhinweis-Aufkleber (a) oben liegt.
▪ Die Verbindung darf maximal um 7,5° geneigt sein (siehe
Ansicht A).
▪ Installieren Sie die Verbindung nicht vertikal (siehe Ansicht B).
7.5°
7.5°
A
a
a
Warnhinweis Aufkleber
X
Nicht zulässig
O
Zulässig
▪ Achten Sie darauf, dass die am Anschluss angeschlossene
Rohrleitung über mehr als 500 mm völlig gerade verläuft. Nur
wenn eine bauseitige Rohrleitung, die auf mehr als 120 mm Länge
gerade
verläuft,
angeschlossen
verlaufender Abschnitt mit mehr als 500 mm Länge sichergestellt
werden.
5.3.4
System mit mehreren Außeneinheiten:
Durchbruchöffnungen
Anschluss
Anschluss vorne
Die Durchbruchöffungen auf der Frontblende
herausbrechen, um den Anschluss
vorzunehmen.
Anschluss unten
Brechen Sie die Durchbruchöffnungen am
unteren Rahmen heraus und führen Sie die
Rohrleitung unter dem unteren Rahmen
durch.
5 Installation
B
a
wird,
kann
ein
gerader
Beschreibung
Installations- und Betriebsanleitung
13
