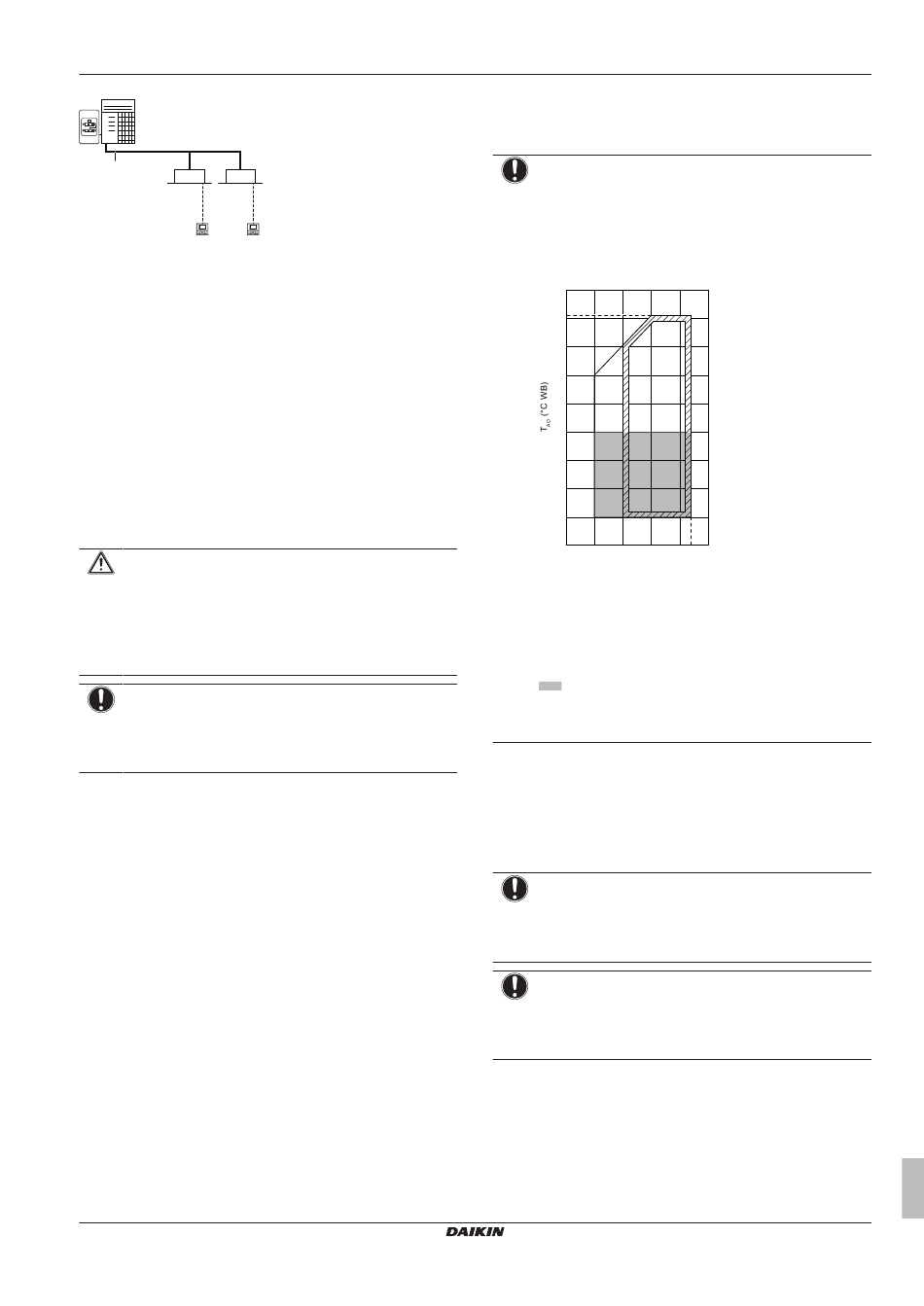

a
e
c
c
b
d
d
a
VRV IV Austausch-Wärmepumpen-Außeneinheit
b
Kältemittelrohre
c
VRV Inneneinheit mit direkter Dampfdehnung (DX)
d
Benutzerschnittstelle (je nach Typ der Inneneinheit fest
zugeordnet)
e
Remote-Umschalter für Kühlen/Heizen
4
Vorbereitung
4.1
Den Ort der Installation
vorbereiten
4.1.1
Anforderungen an den Installationsort für
die Außeneinheit
Beachten Sie die Hinweise bezüglich der Abstände. Siehe Kapitel
"Technische Daten".
ACHTUNG
Dieses Gerät sollte nicht für die Allgemeinheit zugänglich
sein; installieren Sie es in einem gesicherten Bereich, wo
nicht leicht darauf zugegriffen werden kann.
Diese
Anlage,
sowohl
Außeneinheit,
eignet
geschäftlichen und gewerblichen Umgebungen.
HINWEIS
Dies ist ein Produkt der Klasse A. Im Wohnbereich kann
dieses Produkt Funkstörungen verursachen. In diesem Fall
muss
der
Anwender
Gegenmaßnahmen treffen.
RXYQQ8~20U7Y1B
VRV IV Q+ Wärmepumpen-Baureihe
4P546221-1 – 2018.09
die
Innen-
als
auch
die
sich
für
die
Installation
in
gegebenenfalls
entsprechende
4.1.2
Zusätzliche Anforderungen an den
Installationsort für die Außeneinheit bei
kaltem Klima
HINWEIS
Wird die Einheit bei niedriger Außentemperatur und hoher
Luftfeuchtigkeit betrieben, dann überzeugen Sie sich, dass
Vorkehrungen
getroffen
entsprechende Mittel die Abflusslöcher der Einheit frei
gehalten werden.
Bei Heizen:
20
15.5
15
10
5
a
b
0
–5
–10
–15
–20
10
15
20
T
(°C DB)
AI
a Bereich bei Aufheizbetrieb
b Betriebsbereich
T
Umgebungstemperatur innen
AI
T
Umgebungstemperatur draußen
AO
Wird in einem Gebiet mit hoher Luftfeuchtigkeit
(>90%) die Einheit 5 Tage lang betrieben, empfiehlt Daikin,
das optionale Heizband-Kit zu installieren (EKBPH012TA
oder EKBPH020TA), um die Abflusslöcher frei zu halten.
4.2
Vorbereiten der
Kältemittelleitungen
4.2.1
Anforderungen an Kältemittel-
Rohrleitungen
HINWEIS
Kältemittel R410A erfordert vorsichtigen Umgang, damit
das System sauber und trocken bleibt. Fremdmaterialien
(einschließlich Mineralöle oder Feuchtigkeit) dürfen unter
keinen Umständen in das System eindringen.
HINWEIS
Die Rohre und andere unter Druck stehende Teile müssen
für Kältemittel geeignet sein. Für das Kältemittel sind mit
Phosphorsäure deoxidierte, übergangslos verbundene
Kupferrohre zu verwenden.
▪ Es sind mit Phosphorsäure deoxidierte, übergangslos verbundene
Kupferrohre zu verwenden.
▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle
aus der Herstellung) müssen ≤30 mg/10 m sein.
▪ Härtegrad: Der erforderliche Rohr-Härtegrad ist abhängig vom
Rohrdurchmesser - siehe dazu die Tabelle unten.
4 Vorbereitung
worden
sind,
dass
durch
25 27 30
Installations- und Betriebsanleitung
7
