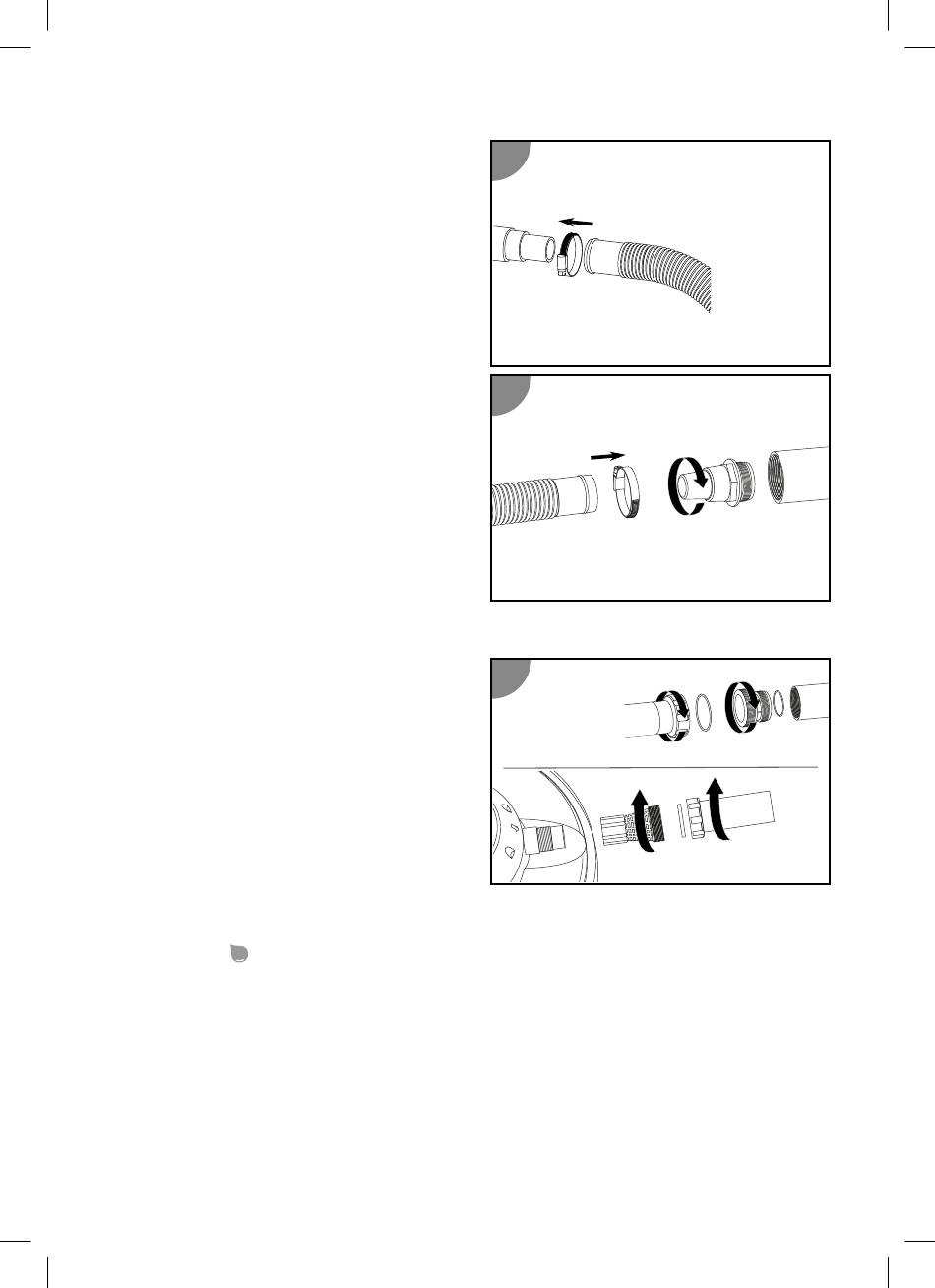

Gehen Sie wie folgt vor, um einen
Schwimmbadschlauch auf die Pumpe oder
den Filterkessel zu stecken:
1. Führen Sie eine Schlauchschelle über den
Schlauch.
2. Stecken Sie den Schlauch auf den
Schlauchanschluss.
3. Fixieren Sie die Schlauchschelle am
Schlauchanschluss mit einem
Kreuzschlitzschraubendreher PH1.
Der gesteckte Schwimmbadschlauch ist montiert.
Gehen Sie wie folgt vor, um einen
Schwimmbadschlauch auf den Schlauch-
Adapter der Pumpe oder des Filterkessels zu
stecken:
1. Schrauben Sie den Schlauch-Adapter in das
Anschlussgewinde.
2. Führen Sie eine Schlauchschelle über den
Schlauch.
3. Stecken Sie den Schlauch auf den Schlauch-
Adapter.
4. Fixieren Sie die Schlauchschelle am
Schlauch-Adapter mit einem
Kreuzschlitzschraubendreher PH1.
Der gesteckte Schwimmbadschlauch ist am Schlauch-Adapter montiert.
Gehen Sie wie folgt vor, um einen INTEX-
Schwimmbadschlauch (nicht im Lieferumfang)
auf die Pumpe oder den Filterkessel zu
schrauben:
1. Schrauben Sie den Adapter für INTEX Pools
oder den Adapter Retourleitung für INTEX
Pools in das Anschlussgewinde.
2. Schrauben Sie den Schlauch auf den
Adapter.
Der INTEX-Schwimmbadschlauch ist verschraubt.
Leitungen anschließen
Bereiten Sie folgendes Material vor:
- Druckleitung
14
- Retour-, Rückspül- und Saugleitung (nicht im Lieferumfang enthalten)
- Montagematerial für die Leitungen
Gehen Sie wie folgt vor, um die Leitungen (siehe Abbildung A) an die Pumpe und den Filterkessel,
anzuschließen:
1. Verlegen Sie die Retour- und Saugleitung vom Pool zu der Filteranlage.
2. Verlegen Sie die Rückspülleitung vom Kanalanschluss zu der Filteranlage.
Beachten Sie die Bezeichnungen direkt bei den Leitungsanschlüssen des Ventilkopfes.
Die Leitungen sind angeschlossen.
