Conexión De Las Tuberías - Steinbach Classic 310 Originalbetriebsanleitung

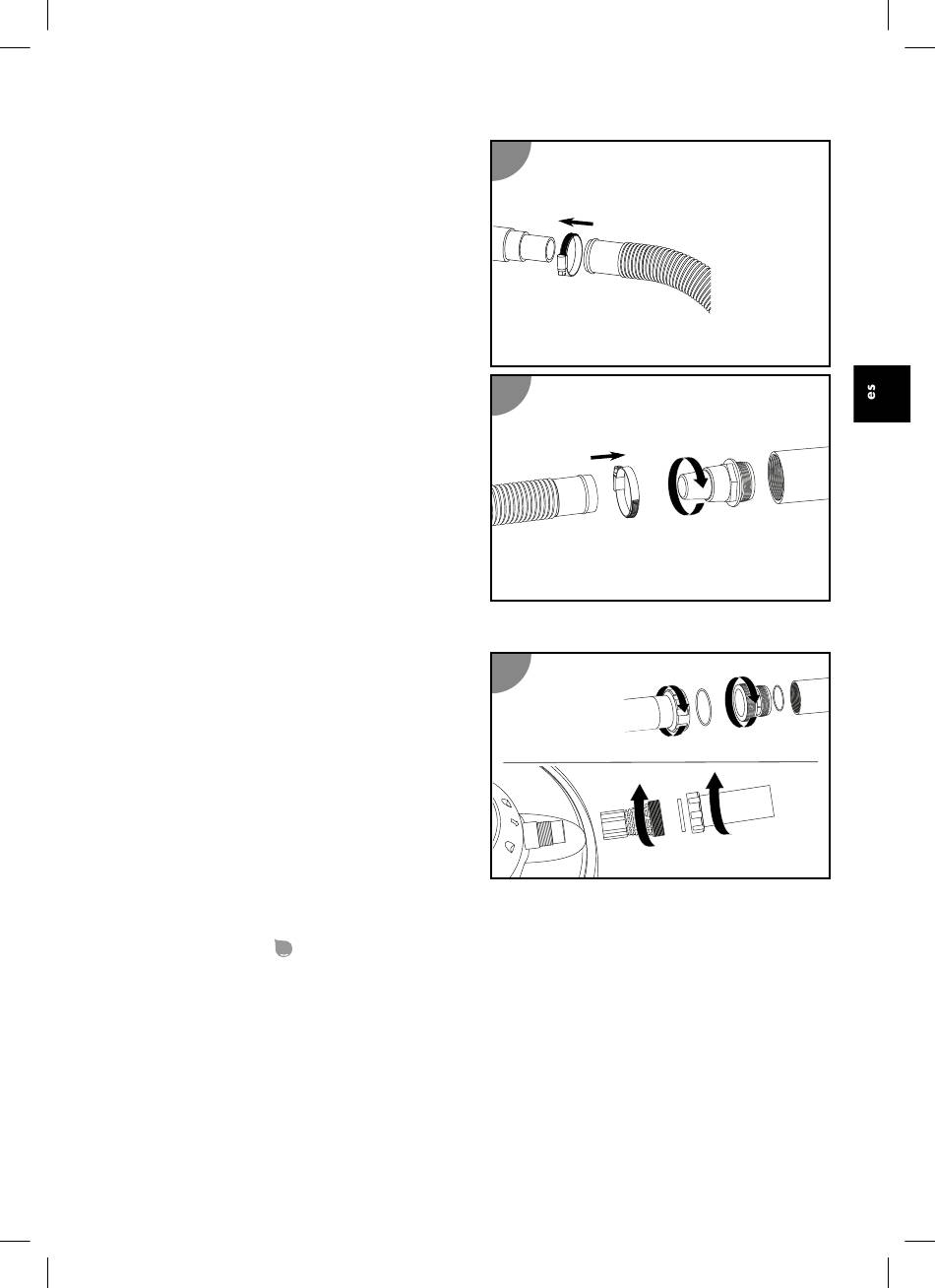

Proceda de la siguiente forma para insertar
una manguera de piscina en la bomba o la
cuba de filtrado:
1. Deslice una abrazadera de manguera por la
manguera.
2. Inserte la manguera en la conexión de
manguera.
3. Fije la abrazadera de manguera en la
conexión de manguera con un destornillador
de estrella PH1.
La manguera de piscina insertada se ha montado.
Proceda de la siguiente forma para insertar
una manguera de piscina en el adaptador de
manguera de la bomba o la cuba de filtrado:
1. Atornille el adaptador de manguera en la
rosca de empalme.
2. Deslice una abrazadera de manguera por la
manguera.
3. Inserte la manguera en el adaptador de
manguera.
4. Fije la abrazadera de manguera en el
adaptador de manguera con un
destornillador de estrella PH1.
La manguera de piscina insertada se ha montado
en el adaptador de manguera.
Proceda de la siguiente forma para atornillar
una manguera de piscina INTEX (no incluida
en el contenido del suministro) en la bomba o
la cuba de filtrado:
1. Atornille el adaptador para piscinas INTEX o
el adaptador de tubería de retorno para
piscinas INTEX en la rosca de empalme.
2. Atornille la manguera en el adaptador.
La manguera de piscina INTEX se ha atornillado.
Conexión de las tuberías
Prepare el siguiente material:
- Tubería de presión
14
- Tuberías de retorno, retrolavado y aspiración (no incluidas en el contenido del suministro)
- Material de montaje para las tuberías
Proceda de la siguiente forma para conectar las tuberías (véase la ilustración A) a la bomba y la cuba
de filtrado:
1. Tienda las tuberías de retorno y aspiración desde la piscina a la instalación de filtrado.
2. Tienda la tubería de retrolavado desde la conexión del canal a la instalación de filtrado.
Tenga en cuenta las indicaciones que se encuentran directamente en las conexiones de tubería
del cabezal de válvula.
Las tuberías se han conectado.
