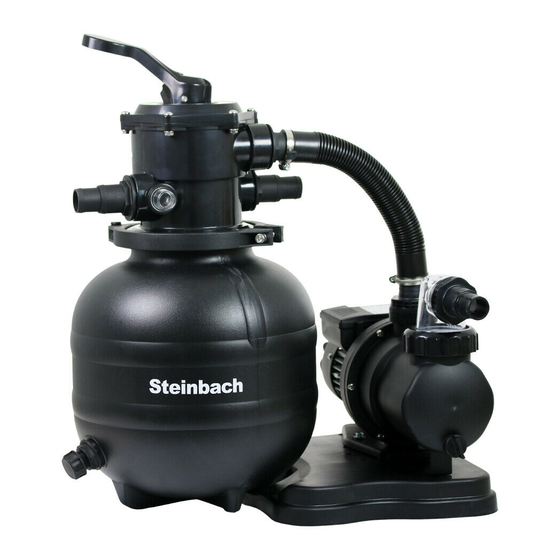

Seite 1 / Eredeti használati utasítás / Izvirna navodila / Pôvodný návod na použitie / Instrukcja oryginalna / Instrucțiuni originale / Originalne upute / Оригинална инструкция / Orijinal kullanım talimatları Filteranlage Classic 310 Classic 400 Filteranlage............6 Filter system............39 Système de filtration.........70...
Seite 4: Lieferumfang/Geräteteile
Lieferumfang/Geräteteile Ventilkopf Schraubenset für Fixierung von Pumpe (2x) Filterkessel Druckschlauch Pumpe Schlauchschelle (2x) Vorfilterdeckel Manometer Schraubring Schauglas Kesseldichtung, ggf. am O-Ring-Dichtung klein (Ø 45 mm) Ventilkopf vormontiert O-Ring-Dichtung mittel (Ø 54 mm) Spannring O-Ring-Dichtung groß (Ø 79 mm) Steigrohr inkl. Filtersieb Schlauch-Adapter (2x) Filterarme Innensechskantschlüssel...
Seite 5: Optional Erhältliches Zubehör
Optional erhältliches Zubehör Adapter für INTEX Pools/ Steinbach Container Art. 040530 und Steinbach Steinbach UV-Desinfektionssystem Art. 040511 2" AG x 1" IG Art. 040934 Adapter für INTEX Pools 2" x 1 1/2" AG Art. 040933...
Seite 6: Inhaltsverzeichnis
Filteranlage vorbereiten....................24 Bedienung........................24 Betriebsart wählen....................... 25 Pumpenbetrieb......................25 Pflegehinweise......................26 Wartung........................26 Rückspülvorgang......................26 Filtermedium wechseln....................26 Einwintern........................27 Reinigung........................28 Prüfung........................28 Lagerung........................28 Fehlersuche......................... 29 Technische Daten......................30 Technische Daten Classic 310..................30 Technische Daten Classic 400..................30 R1 20200925...
Seite 7 Ersatzteile........................32 Ersatzteile Classic 310....................32 Ersatzteile Classic 400....................34 Konformitätserklärung....................35 Entsorgung........................36...
Seite 8: Allgemeines
Ventil über die Rückleitung zurück in den Pool. Verwenden Sie als Filtermedium ausschließlich Quarzfiltersand, welcher der DIN EN 12904 entspricht. Alternativ verwenden Sie Steinbach Filter Balls. Die dafür benötigten Mengen entnehmen Sie bitte dem Kapitel Technische Daten. Es ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet.
Seite 9: Sicherheit
Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums. Verwenden Sie niemals scharfe Messer oder andere spitze Gegenstände zum Öffnen der Verpackung. Sie könnten damit den Inhalt beschädigen. Sicherheit Die folgenden Signalworte werden in dieser Betriebsanleitung verwendet. Dieses Signalsymbol/-wort bezeichnet eine WARNUNG! Gefährdung mit einem mittleren Risikograd, die,...
Seite 10 - Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung (FI) mit einem Bemessungs-Fehlerstrom von nicht mehr als 30 mA versorgt werden. - Betreiben Sie das Gerät nicht, wenn es sichtbare Schäden aufweist oder das Anschlusskabel defekt ist. - Öffnen Sie das Gerät nicht, sondern überlassen Sie die Reparatur Fachkräften.
Seite 11 - Bei Reparaturen dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind. - Verwenden Sie nur Ersatzteile und Zubehörteile, die vom Hersteller geliefert oder empfohlen werden. Bei Verwendung fremder Teile erlöschen sofort alle Gewährleistungsansprüche.
Seite 12 - Stellen Sie die Filteranlage mit ausreichendem Abstand zur Beckenwand auf, damit Diese nicht als Einstiegshilfe verwendet werden kann. WARNUNG! Verletzungsgefahr durch mangelnde Qualifikation! Mangelnde Erfahrung oder Fertigkeit im Umgang mit benötigten Werkzeugen und fehlende Kenntnis regionaler oder normativer Bestimmungen für erforderliche handwerkliche Arbeiten kann schwerste Verletzungen oder Sachschäden zur Folge haben.
Seite 13: Auspacken Und Lieferumfang Prüfen
Auspacken und Lieferumfang prüfen HINWEIS! Unvorsichtiges Öffnen der Verpackung, insbesondere mit Hilfe von scharfen oder spitzen Gegenständen, kann Beschädigung des Geräts verursachen. - Öffnen Sie die Verpackung möglichst behutsam. - Dringen Sie nicht mit scharfen oder spitzen Gegenständen in die Verpackung ein.
Seite 14: Vorbereitung
Vorbereitung Grundreinigung des Gerätes 1. Entfernen Sie das Verpackungsmaterial und sämtliche Schutzfolien, falls vorhanden. 2. Reinigen Sie alle Teile des Lieferumfangs wie im Kapitel "Reinigung" beschrieben. Das Gerät ist gereinigt und für den Gebrauch vorbereitet. Standortwahl Die Filteranlage ist gut gegen das Eindringen von Wasser und Fremdkörpern geschützt.
Seite 15: Filterschacht
Filterschacht Ein Filterschacht wird benötigt, wenn der Pool teilweise oder vollständig im Erdreich versenkt ist, um die Pumpe der Filteranlage unterhalb des Pool- Wasserspiegels platzieren zu können. - Stellen Sie sicher, dass der Filterschacht nicht überflutet werden und Umgebungs- und Regenwasser gut versickern kann. Dies erreichen Sie durch eine entsprechende Rollierung (Schotterschicht) am Boden des Schachtes.
Seite 16 Das Filtermedium kommt auf diese Weise nicht in Kontakt mit den verwendeten Chemikalien. RÜCKSPÜLEN Bei der Verwendung von Steinbach Filter Balls darf keine Rückspülung durchgeführt werden. Sollte die Filterleistung nachlassen, empfehlen wir das Waschen der Filter Balls per Hand. Im Bedarfsfall sind die Filter Balls auszutauschen.
Seite 17: Filterzeit
Verwenden Sie diese Betriebsart, um den Pool bei starker Verunreinigung zu entleeren. Das Wasser wird am Filter vorbei geleitet und direkt über die Rückspülleitung ausgeleitet. WINTER HINWEIS! - Schalten Sie die Pumpe in dieser Betriebsart niemals ein! Verwenden Sie diese Betriebsart, um die Filteranlage im Winter zu lagern. Der Ventilhebel befindet sich in einer Zwischenstellung, wodurch die inneren Ventilkomponenten entlastet werden.
Seite 18: Erstinbetriebnahme
Erstinbetriebnahme Vor Inbetriebnahme prüfen 1. Stellen Sie sicher, dass das Netzkabel der Pumpe vom Stromnetz getrennt ist. 2. Stellen Sie sicher, dass sich das Gerät außerhalb des Schwimmbeckens und unterhalb des Niveaus des Wasserspiegels befindet. 3. Stellen Sie sicher, dass alle Zu- und Ablaufleitungen korrekt angeschlossen und fixiert sind.
Seite 19 9. Setzen Sie den Zentrierer auf die Öffnung des Filterkessels, sodass Dieser das Rohr des Filtersiebes zentriert. 10. Befüllen Sie den Filterkessel mit Quarzfiltersand oder Filter Balls. Die dafür benötigten Mengen entnehmen Sie bitte dem Kapitel Technische Daten. Quarzfiltersand oder Filter Balls dürfen nicht gemeinsam verwendet werden! 11.
Seite 20: Pumpe Vorbereiten
Setzen Sie die Verschraubung des Spannringes ein und ziehen Sie diese durch Drehen im Uhrzeigersinn fest. 17. Enfernen Sie die Entlüftungsschraube am Ventilkopf durch Drehen gegen den Uhrzeigersinn. 18. Umwickeln Sie das Gewinde des Manometers mit Teflonband 19. Schrauben Sie das Manometer durch Drehen im Uhrzeigersinn an der Position der entnommenen Entlüftungsschraube ein.
Seite 21: Pumpe Auf Grundplatte Montieren
1. Lösen Sie den Schraubring Vorfilterdeckel gegen den Uhrzeigersinn. 2. Heben Sie den Vorfilterdeckel Schraubring vom Pumpengehäuse ab. 3. Legen Sie die O-Ring-Dichtung groß in die Nut am Pumpengehäuse ein. 4. Setzen Sie den Vorfilter in die Pumpe ein. Der Vorfilter ist im Auslieferungszustand bereits in der Pumpe eingesetzt. 5.
Seite 22: Schlauchanschlüsse
Montage in die Sonne, damit sie durch die Wärme flexibler werden. Retourleitung anschließen Sie können Schläuche mit einem Durchmesser von 32 und 38 mm verwenden oder optional einen Adapter für INTEX Pools/Steinbach 2" AG x 1" IG aufschrauben. 1. Drücken und halten Sie den Ventilhebel am Ventilkopf nach unten.
Seite 23 Druckleitung anschließen 1. Stecken Sie den Druckschlauch einem Ende auf den Pumpen-Auslauf 2. Führen Sie eine Schlauchschelle über den Druckschlauch und schrauben Diesen mit Hilfe eines Kreuzschlitzschraubendrehers PH1 durch Drehen im Uhrzeigersinn am Anschluss fest. 3. Führen Sie die zweite Schlauchschelle über den Druckschlauch.
Seite 24: Filteranlage Vorbereiten
Rückspülleitung anschließen Werksseitig ist ein Gummistopfen in den Anschluss "WASTE" eingesteckt. Dieser kann bei Nichtverwendung (z.B. bei Einsatz von Filter Balls als Filtermedium) der Rückspülleitung eingesteckt bleiben, um das Gerät gegen das Eindringen von Schmutz und Insekten zu schützen. 1. Ziehen Sie den Gummistopfen aus dem Anschluss "WASTE" am Ventilkopf 2.
Seite 25: Betriebsart Wählen
Betriebsart wählen 1. Schalten Sie die Pumpe durch Ziehen des Netzsteckers aus. 2. Drücken und halten Sie den Ventilhebel am Ventilkopf nach unten. 3. Drehen Sie den Ventilhebel auf die gewünschte Position und lassen ihn los. Der Hebel rastet an der Position ein. Die gewünschte Betriebsart ist eingestellt.
Seite 26: Pflegehinweise
- Lassen Sie sich von einem Fachkundigen beraten und beachten Sie die Dosiermengen. Wartung Rückspülvorgang Bei der Verwendung von Steinbach Filter Balls darf keine Rückspülung durchgeführt werden. Sollte die Filterleistung nachlassen, empfehlen wir das Waschen der Filter Balls per Hand. Im Bedarfsfall sind die Filter Balls auszutauschen.
Seite 27: Einwintern
2. Schließen Sie die Absperrventile oder blockieren Sie den Wasserfluss zu den Verbindungsschläuchen des Pools. 3. Öffnen Sie den Schraubverschluss am Entleerungsauslass durch Drehen gegen den Uhrzeigersinn. 4. Lassen Sie das Wasser aus dem Filterkessel vollständig über den Entleerungsauslass ab. 5.
Seite 28: Reinigung
Das Gerät kann eingewintert werden. Reinigung HINWEIS! Unsachgemäße Reinigung kann zu Beschädigung des Geräts führen. - Reinigen Sie die Oberfläche des Geräts nach jedem Gebrauch mit klarem Wasser. - Verwenden Sie keine aggressiven Reinigungsmittel. - Verwenden Sie keine scharfen oder metallischen Gegenstände wie Messer, harte Spachteln oder dergleichen.
Seite 29: Fehlersuche
Fehlersuche Problem Mögliche Ursache Problembehebung Der Druck am Manometer Der Quarzfiltersand ist Führen Sie einen Rückspülvorgang steigt über 1 bar. verschmutzt. aus (siehe Kapitel Rückspülvorgang). Die Filter Balls sind Entnehmen und waschen Sie die verschmutzt. Filter Balls per Handwäsche. Tauschen Sie die Filter Balls im Bedarfsfall aus.
Seite 30: Technische Daten
Technische Daten Technische Daten Classic 310 Modell Classic 310 Artikelnummer 040310 Filterpumpe Modell SPS 50-1; Art. Nr. 040921 Umwälzleistung 4.500 l/h Pumpenart selbstsaugend mit Vorfilter max. Wassertemperatur 35°C Stromversorgung 220-240 V~ 50/60 Hz Leistung 250 W Ausführung 7-Wege-Ventil mit Manometer Kessel Ø...
Seite 31 Anschluss Ø 32/38 mm Pumpenmontage auf Grundplatte benötigte Menge Filter Balls ca. 700 g benötigte Menge Quarzfiltersand ca. 25 kg, DIN EN 12904 empfohlene Korngröße 0,7 - 1,2 mm geeignet bis Poolgröße 33.000 l Wasserinhalt...
Seite 32: Ersatzteile
Ersatzteile Ersatzteile Classic 310...
Seite 33 040840 - Ventilkopf 040842 - Entlüftungsschraube (inkl. Dichtung) 040843 - Dichtung Ventilkopf 040844 - Kesseldichtung 040860 - Schauglas für Ventilkopf 040845 - Spannring (inkl. Verschraubung) 040846 - Steigrohr inkl. Filtersieb 040849 - Zentrierer 040850 - Filtersieb 040851 - Filterarm 040852 - Entleerungsschrauben-Set 040853 - Filterkessel Ø...
Seite 34: Ersatzteile Classic 400
Ersatzteile Classic 400...
Seite 35: Konformitätserklärung
040920 - Pumpe SPS 75-1 040841 - Schlauch-Adapter 040978 - Schraubenset für Fixierung von Pumpe (2x) Konformitätserklärung Hiermit erklärt die Steinbach International GmbH, dass die Filterpumpe den folgenden Richtlinien entspricht: - EMC Directive (2014/30/EU) - EN55014-1: 2017; EN55014-2: 2015; EN61000-3-2: 2014; EN61000-3-3: 2013 - AfPS GS 2019:01 PAK - EN 60335-2-41: 2003 / A2:2010;...
Seite 36: Entsorgung
Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. Altgerät entsorgen Altgeräte dürfen nicht in den Hausmüll! Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll, z.
Seite 455 Nachdruck oder Vervielfältigung (auch auszugsweise) nur mit Genehmigung der Steinbach International GmbH. Diese Druckschrift, einschließlich aller ihrer Teile, ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechts ist ohne Zustimmung der Steinbach International GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeisung und Verarbeitung in elektronischen Systemen.
