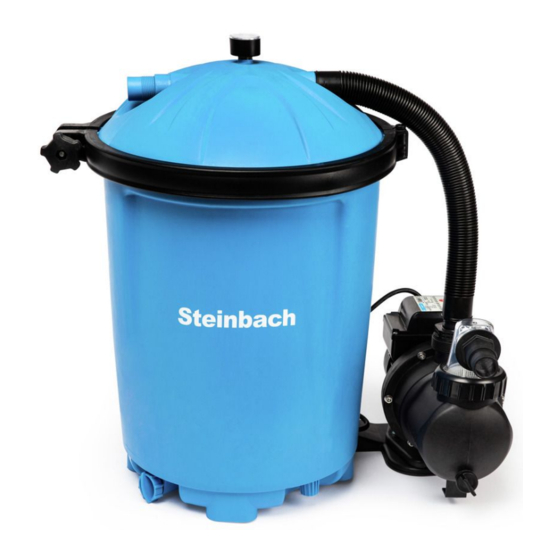

Seite 1 / Eredeti használati utasítás / Izvirna navodila / Pôvodný návod na použitie / Instrukcja oryginalna / Instrucțiuni originale / Originalne upute / Оригинална инструкция / Orijinal kullanım talimatları Filteranlage Active Balls 50 Active Balls 75 Filteranlage............5 Filter system............34...
Seite 2: Übersicht
Active Balls 50 Active Balls 75...
Seite 4: Lieferumfang/Geräteteile
Lieferumfang/Geräteteile Filterdeckel Schlauch-Adapter (2x) Spannring Schraubring Dichtung Filterkessel Druckschlauch Spannringbolzen Schlauchschelle (2x) Griffmutter O-Ring-Dichtung groß (Ø 79 mm) Filterkessel O-Ring-Dichtung mittel (Ø 54 mm) Steigrohr O-Ring-Dichtung klein (Ø 45 mm) Filtersieb Schraubenset für Fixierung von Pumpe (2x) Grundplatte Manometer Pumpe Teflonband (ohne Abbildung) Vorfilterdeckel Bedienungsanleitung (ohne Abbildung)
Seite 5: Inhaltsverzeichnis
Pumpenbetrieb......................22 Pflegehinweise......................22 Wartung........................23 Filtermedium wechseln....................23 Batterie des Timers austauschen..................23 Einwintern........................24 Reinigung........................24 Reinigung der Filter Balls....................25 Prüfung........................25 Lagerung........................25 Fehlersuche......................... 25 Technische Daten......................26 Active Balls 50......................26 Active Balls 75......................27 R1 20201008...
Seite 6 Ersatzteile........................28 Active Balls 50......................28 Active Balls 75......................30 Konformitätserklärung....................31 Entsorgung........................32...
Seite 7: Allgemeines
Schwemmgutfilter für Ihr Badewasser. Das gereinigte Wasser fließt durch den Filterdeckel in der Retourleitung zurück in den Pool. Verwenden Sie als Filtermedium ausschließlich Steinbach Filter Balls. Die dafür benötigten Mengen entnehmen Sie bitte dem Kapitel Technische Daten. Es ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet.
Seite 8: Sicherheit
Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums. Verwenden Sie niemals scharfe Messer oder andere spitze Gegenstände zum Öffnen der Verpackung. Sie könnten damit den Inhalt beschädigen. Sicherheit Die folgenden Signalworte werden in dieser Betriebsanleitung verwendet. Dieses Signalsymbol/-wort bezeichnet eine WARNUNG! Gefährdung mit einem mittleren Risikograd, die,...
Seite 9 - Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung (FI) mit einem Bemessungs-Fehlerstrom von nicht mehr als 30 mA versorgt werden. - Betreiben Sie das Gerät nicht, wenn es sichtbare Schäden aufweist oder das Anschlusskabel defekt ist. - Öffnen Sie das Gerät nicht, sondern überlassen Sie die Reparatur Fachkräften.
Seite 10 - Bei Reparaturen dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind. - Verwenden Sie nur Ersatzteile und Zubehörteile, die vom Hersteller geliefert oder empfohlen werden. Bei Verwendung fremder Teile erlöschen sofort alle Gewährleistungsansprüche.
Seite 11 - Stellen Sie die Filteranlage mit ausreichendem Abstand zur Beckenwand auf, damit Diese nicht als Einstiegshilfe verwendet werden kann. WARNUNG! Verletzungsgefahr durch mangelnde Qualifikation! Mangelnde Erfahrung oder Fertigkeit im Umgang mit benötigten Werkzeugen und fehlende Kenntnis regionaler oder normativer Bestimmungen für erforderliche handwerkliche Arbeiten kann schwerste Verletzungen oder Sachschäden zur Folge haben.
Seite 12: Auspacken Und Lieferumfang Prüfen
Auspacken und Lieferumfang prüfen HINWEIS! Unvorsichtiges Öffnen der Verpackung, insbesondere mit Hilfe von scharfen oder spitzen Gegenständen, kann Beschädigung des Geräts verursachen. - Öffnen Sie die Verpackung möglichst behutsam. - Dringen Sie nicht mit scharfen oder spitzen Gegenständen in die Verpackung ein.
Seite 13: Vorbereitung
Vorbereitung Grundreinigung des Gerätes 1. Entfernen Sie das Verpackungsmaterial und sämtliche Schutzfolien, falls vorhanden. 2. Reinigen Sie alle Teile des Lieferumfangs wie im Kapitel "Reinigung" beschrieben. Das Gerät ist gereinigt und für den Gebrauch vorbereitet. Standortwahl Die Filteranlage ist gut gegen das Eindringen von Wasser und Fremdkörpern geschützt.
Seite 14: Filterschacht
Filterschacht Ein Filterschacht wird benötigt, wenn der Pool teilweise oder vollständig im Erdreich versenkt ist, um die Pumpe der Filteranlage unterhalb des Pool- Wasserspiegels platzieren zu können. - Stellen Sie sicher, dass der Filterschacht nicht überflutet werden und Umgebungs- und Regenwasser gut versickern kann. Dies erreichen Sie durch eine entsprechende Rollierung (Schotterschicht) am Boden des Schachtes.
Seite 15: Filterzeit
Wird die Pumpe wieder an die Stromversorgung angeschlossen, reaktiviert der Timer die Pumpe zur eingestellten Startzeit mit der eingestellten Laufzeit. Die Taste ON/OFF beendet nur den aktiven Lauf der Pumpe. Die Timerfunktion kann nur durch Trennen vom Stromnetz deaktiviert werden. Beispiel: 6 Stunden Laufzeit 1.
Seite 16: Erstinbetriebnahme
Mitte des Filterkesselbodens. Achten Sie darauf, dass der Steg in der Mitte des Filterkesselbodens in die Ausnehmung des Filtersiebs passt. 5. Befüllen Sie den Filterkessel Steinbach Filter Balls. Die dafür benötigten Mengen entnehmen Sie bitte dem Kapitel Technische Daten.
Seite 17 6. Setzen Sie die Kesseldichtung ein. Achten Sie auf eventuelle Fremdkörper in der Nut und korrekten Sitz der Dichtung. 7. Richten Sie den Filterdeckel seiner Einkerbung am Außenrand auf die Justiernase des Filterkessels aus. 8. Setzen Sie den Filterdeckel auf den Filterkessel auf.
Seite 18: Erstinbetriebnahme Des Timers
Erstinbetriebnahme des Timers Sollten nachfolgend erläuterte Schritte nicht durchgeführt werden, funktioniert der Timer trotzdem einwandfrei. Jedoch werden im Falle einer Unterbrechung der Stromversorgung die gespeicherten Filterlaufzeiten gelöscht. 1. Stellen Sie sicher, dass das Netzkabel der Pumpe vom Stromnetz getrennt ist. 2.
Seite 19: Pumpe Auf Grundplatte Montieren
Ausnehmung des Pumpen-Auslaufs 12. Drehen Sie einen Schlauch-Adapter im Uhrzeigersinn, in den Pumpen-Auslauf handfest ein. Bei der Active Balls 50 Filteranlage ist der Schlauch-Adapter am Druckschlauch montiert. Die Pumpe ist betriebsbereit und kann an die Leitungen angeschlossen werden. Pumpe auf Grundplatte montieren 1.
Seite 20: Schlauchanschlüsse
Einige Schläuche, wie z.B. der Druckschlauch, sind sehr steif. Legen Sie Diese vor Montage in die Sonne, damit sie durch die Wärme flexibler werden. Druckleitung anschließen Active Balls 75 Active Balls 50 1. Stecken bzw. schrauben Sie den Druckschlauch mit einem Ende auf den Pumpen-Auslauf 2.
Seite 21: Filteranlage Vorbereiten
1. Schrauben Sie einen Schlauch-Adapter durch Drehen im Uhrzeigersinn auf den Vorfilterdeckel auf. 2. Stellen Sie sicher, dass kein Wasser aus der Zufluss- oder Abflussleitung zum Pool fließt. 3. Stecken Sie das Schlauchende auf den Schlauch-Adapter und fixieren Sie den Schlauch mit Schlauchklemmen.
Seite 22: Bedienung
Bedienung VORSICHT! Verletzungsgefahr! Ein beschädigtes Gerät oder beschädigtes Zubehör kann zu Verletzungen führen. - Prüfen Sie das Gerät und das Zubehör (siehe Kapitel Prüfung). Pumpenbetrieb Informationen über die Funktionsweise der Timerfunktion finden Sie im Kapitel "Timer Funktionsweise" Pumpenbetrieb starten 1. Verbinden Sie den Netzstecker der Pumpe mit der Stromversorgung. Die Anzeige der Laufzeit leuchtet.
Seite 23: Wartung
Wartung Filtermedium wechseln Die Steinbach Filter Balls sollten, in Abhängigkeit von der Betriebsdauer und des Verschmutzungsgrades des Gerätes, alle 2-3 Jahre gewechselt werden. 1. Schalten Sie die Pumpe durch Drücken der Taste ON/OFF aus. 2. Ziehen Sie den Netzstecker der Pumpe 3.
Seite 24: Einwintern
5. Entnehmen Sie die Batterie. 6. Ersetzen Sie die Batterie. Den benötigten Typ der Batterie entnehmen Sie dem Kapitel Technische Daten. 7. Setzen Sie die Abdeckung wieder auf. 8. Schrauben Sie die Schrauben durch Drehen im Uhrzeigersinn fest. Die Batterie des Timers ist ausgetauscht. Einwintern Lagern Sie das getrocknete Filtermedium immer getrennt vom Filterkessel über den Winter.
Seite 25: Reinigung Der Filter Balls
- Verwenden Sie keine Reinigungsbürsten. - Verwenden Sie keinen Hochdruckreiniger. Reinigung der Filter Balls Reinigen Sie die Filter Balls niemals in der Waschmaschine bzw. Wäschetrockner! Reinigen Sie die Filter Balls unter fließendem Wasser im Waschbecken oder mit einem Gartenschlauch. Erreichen die gereinigten Filter Balls nicht mehr den gewünschten Reinigungsgrad des Badewassers, wechseln Sie die Filter Balls.
Seite 26: Technische Daten
Pumpe defekt. Wenden Sie sich an den Kundenservice. Falls sich die Störung nicht beheben lässt, kontaktieren Sie den auf der letzten Seite angegebenen Kundendienst. Technische Daten Active Balls 50 Modell Active Balls 50 Artikelnummer 040220 Pumpe Modell SPS 75-1 T; Art. Nr. 040916 Batterie für Timer...
Seite 27: Active Balls 75
Pumpenmontage auf Grundplatte benötigte Menge Filter Balls ca. 545 g geeignet bis Poolgröße 22.000 l Wasserinhalt Active Balls 75 Modell Active Balls 75 Artikelnummer 040120 Pumpe Modell SPS 100-1 T; Art. Nr. 040917 Batterie für Timer Knopfzelle Lithium 3V CR 2032 Umwälzleistung 6.500 l/h max.
Seite 28: Ersatzteile
Ersatzteile Active Balls 50...
Seite 29 040952 - Manometer 040823 - Filterdeckel 040814 - Dichtung Filterbehälter 040813 - Spannring rechts 040811 - Bolzen 040812 - Spannring links 040810 - Griffmutter 040804 - Filterkessel 040802 - Entleerungschraube Filterkessel, blau 040832 - Steigrohr 040831 - Filtersieb 040978 - Befestigungsset für Filterpumpen 040807 - Grundplatte 040916 - Filterpumpe SPS 75-1T 040936 - Verbindungsschlauch L=25cm Ø38mm...
Seite 30: Active Balls 75
Active Balls 75...
Seite 31: Konformitätserklärung
040923 - Verbindungsschlauch L=48cm Ø38mm 040946 - Schlauchklemme Ø 30 - 50 mm 040834 - Schlauchreduzierung Konformitätserklärung Hiermit erklärt die Steinbach International GmbH, dass die Filterpumpe den folgenden Richtlinien entspricht: - EMC Directive (2014/30/EU) - EN55014-1: 2017; EN55014-2: 2015; EN61000-3-2: 2014; EN61000-3-3: 2013 - AfPS GS 2019:01 PAK - EN 60335-2-41: 2003 / A2:2010;...
Seite 32: Entsorgung
Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. Altgerät entsorgen Altgeräte dürfen nicht in den Hausmüll! Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll, z.
Seite 407 Nachdruck oder Vervielfältigung (auch auszugsweise) nur mit Genehmigung der Steinbach International GmbH. Diese Druckschrift, einschließlich aller ihrer Teile, ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechts ist ohne Zustimmung der Steinbach International GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeisung und Verarbeitung in elektronischen Systemen.
