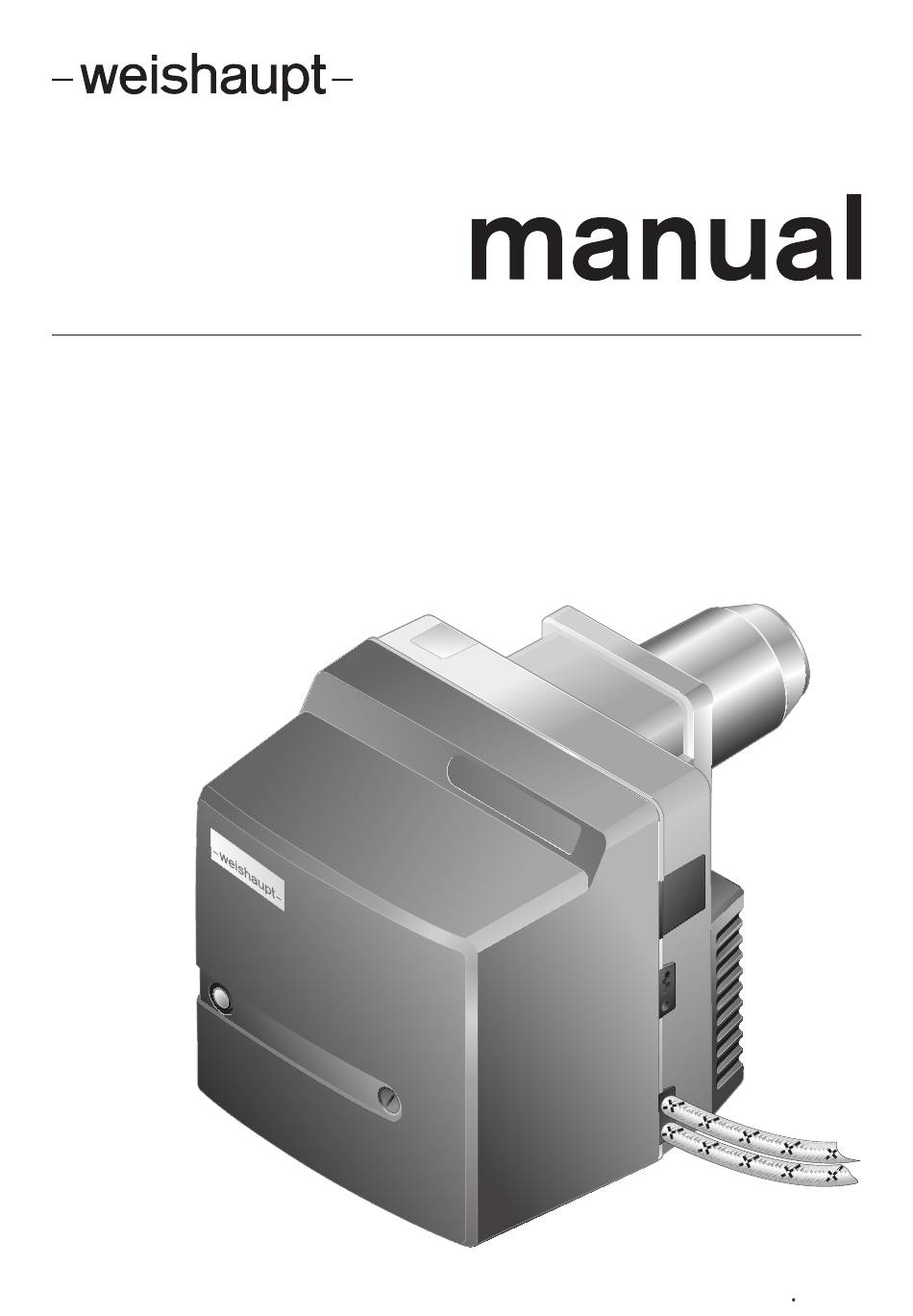

Montage- und Betriebsanleitung
Ölbrenner WL10/3-D Z
83292801 1/2019-04

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weishaupt WL10/3-D Z

Inhaltszusammenfassung für Weishaupt WL10/3-D Z

  • Seite 1 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 83292801 1/2019-04...

  • Seite 2: Inhaltsverzeichnis

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z Benutzerhinweise ...................... 4 1.1   Zielgruppe ........................ 4 1.2   Symbole  .........................  4 1.3   Gewährleistung und Haftung  .................. 5 Sicherheit .......................... 6 2.1   Bestimmungsgemäße Verwendung .................  6 2.2   Sicherheitsmaßnahmen  .................... 6 2.2.1   Normalbetrieb  ...................... 6 2.2.2  ...
  • Seite 3 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z Inbetriebnahme ...................... 28 7.1   Voraussetzungen ...................... 28 7.1.1   Messgeräte anschließen ...................  28 7.1.2   Einstellwerte  ...................... 30 7.2   Brenner einregulieren .................... 32 7.3   Abschließende Arbeiten  ................... 35 7.4   Verbrennung prüfen .................... 36 Außerbetriebnahme .....................  37 Wartung .......................... 38 9.1   Hinweise zur Wartung  .................... 38 9.2  ...

  • Seite 4: Benutzerhinweise

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. 1.1 Zielgruppe Die Anleitung wendet sich an Betreiber und qualifiziertes Fachpersonal. Sie ist von allen Personen zu beachten, die am Gerät arbeiten.

  • Seite 5: Gewährleistung Und Haftung

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 1 Benutzerhinweise 1.3 Gewährleistung und Haftung Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurück- zuführen sind: nicht bestimmungsgemäße Verwendung, Nichtbeachten der Anleitung, Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen, Weiterbenutzung trotz Auftreten von einem Mangel, unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten,...

  • Seite 6: Sicherheit

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Der Brenner ist für den Betrieb an Wärmeerzeuger nach EN 303 und EN 267 ge- eignet. Wird der Brenner nicht an Feuerräumen nach EN 303 und EN 267 betrieben, muss eine sicherheitstechnische Beurteilung der Verbrennung und der Flammenstabilität in den verschiedenen Prozesszuständen und an den Abschaltgrenzen der Feue-...

  • Seite 7: Bauliche Veränderungen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 2 Sicherheit 2.3 Bauliche Veränderungen Umbaumaßnahmen sind nur mit schriftlicher Zustimmung der Max Weishaupt GmbH zulässig. Nur Zusatzkomponenten einbauen, die gemeinsam mit dem Gerät geprüft wur- den. Keine Brennraumeinsätze verwenden, die den Ausbrand der Flamme behindern.

  • Seite 8: Produktbeschreibung

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel WL10/3-D Z Baureihe: W-Brenner Brennstoff: Heizöl EL Baugröße Leistungsgröße Konstruktionsstand Ausführung: zweistufig 3.2 Serialnummer Die Serialnummer auf dem Typenschild identifiziert das Produkt eindeutig. Sie ist für den Weishaupt-Kundendienst erforderlich.

  • Seite 9: Funktion

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 3 Produktbeschreibung 3.3 Funktion 3.3.1 Luftzufuhr Luftklappe Die Luftklappe reguliert die Luftmenge für die Verbrennung. Der Feuerungsmanager steuert über einen Stellantrieb die Luftklappe. Bei Brennerstillstand schließt die Luftklappe automatisch. Dadurch wird die Auskühlung vom Wärmeerzeuger redu- ziert.

  • Seite 10: Ölzufuhr

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 3 Produktbeschreibung 3.3.2 Ölzufuhr Ölpumpe Die Pumpe saugt das Öl über die Versorgungsleitung an und fördert es unter Druck zur Öldüse. Dabei hält das Druckregelventil den Öldruck konstant. Magnetventile Die Magnetventile öffnen und sperren die Ölzufuhr.

  • Seite 11: Elektrische Teile

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 3 Produktbeschreibung 3.3.3 Elektrische Teile Feuerungsmanager Der Feuerungsmanager W-FM ist die Steuerungseinheit vom Brenner. Er steuert den Funktionsablauf und überwacht die Flamme. Brennermotor Der Brennermotor treibt das Gebläserad und die Ölpumpe an. Zündgerät Das elektronische Zündgerät erzeugt an der Elektrode einen Funken, der das Brennstoff-Luft-Gemisch entzündet.

  • Seite 12: Programmablauf

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 3 Produktbeschreibung 3.3.4 Programmablauf Vorbelüftung Bei Wärmeanforderung startet nach der Anlaufwartezeit (T ) der Brennermotor. Der Stellantrieb fährt auf Luftklappenstellung Stufe 1. Der Feuerraum wird vorbelüftet. Zündung Mit der Vorbelüftungszeit (T ) startet die Zündung. Brennstofffreigabe Nach der Vorbelüftungszeit (T ) öffnet das Magnetventil Stufe 1 (K11) und gibt den...
  • Seite 13 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 3 Produktbeschreibung W-FM 10 T1 T2 T6 T8 P11 P13 Flammenfühler Nachzündzeit: 6,5 s Temperatur- oder Druckregler Sicherheitszeit: 4,6 s Temperatur- oder Druckregler Stufe 2 Verweilzeit Kleinlast (Stufe 1): min 5 s Temperatur- oder Druckbegrenzer Vorbelüftungszeit: 16,2 s...

  • Seite 14: Technische Daten

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 3 Produktbeschreibung 3.4 Technische Daten 3.4.1 Zulassungsdaten DIN CERTCO 5G1005 Grundlegende Normen EN 267:2011 Weitere Normen, siehe EU-Konformitätserklärung. 3.4.2 Elektrische Daten Netzspannung / Netzfrequenz 230 V / 50 Hz Leistungsaufnahme Start max 327 W Leistungsaufnahme Betrieb max 227 W...

  • Seite 15: Emissionen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 3 Produktbeschreibung 3.4.5 Emissionen Abgas Der Brenner entspricht nach EN 267 der Emissionsklasse 3. Die NO -Werte werden beeinflusst durch: Feuerraumabmessung, Abgasführung, Brennstoff, Verbrennungsluft (Temperatur und Feuchte), Mediumtemperatur. Schall Zweizahl-Schallemissionswerte gemessener Schallleistungspegel L (re 1 pW)

  • Seite 16: Leistung

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 3 Produktbeschreibung 3.4.6 Leistung Feuerungswärmeleistung Feuerungswärmeleistung 50 … 100 kW 4,2 … 8,4 kg/h Flammkopf W10/3-D Die Öldurchsatzangaben beziehen sich auf einen Heizwert von 11,9 kWh/kg bei Heizöl EL. Arbeitsfeld Arbeitsfeld nach EN 267. Die Leistungsangaben beziehen sich auf eine Aufstellhöhe von 500 m über NN. Bei Aufstellhöhen über 500 m ergibt sich eine Leistungsreduzierung von...

  • Seite 17: Abmessungen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 3 Produktbeschreibung 3.4.7 Abmessungen Brenner –weishaupt– 32 mm 330 mm 345 mm 1 140 mm ohne Flammkopfverlängerung 240 mm bei Flammkopfverlängerung (100 mm) 340 mm bei Flammkopfverlängerung (200 mm) 440 mm bei Flammkopfverlängerung (300 mm) 3.4.8 Gewicht...

  • Seite 18: Montage

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 4 Montage 4 Montage 4.1 Montagebedingungen Brennertyp und Arbeitsfeld Brenner und Wärmeerzeuger müssen aufeinander abgestimmt sein. Brennertyp und Brennerleistung prüfen. Aufstellraum Vor der Montage sicherstellen, dass: der Platz für die Normal- und Serviceposition ausreicht [Kap. 3.4.7], die Verbrennungsluftzufuhr ausreicht, ggf.

  • Seite 19: Düse Auswählen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 4 Montage 4.2 Düse auswählen Düsengröße ermitteln. Lastaufteilung Die Leistungsaufteilung vom Brenner erfolgt über eine Druckumschaltung an der Ölpumpe. Üblicherweise übernimmt die Stufe 1 ca. 65 % vom maximalen Öldurchsatz, ggf. ist eine andere Aufteilung erforderlich.

  • Seite 20: Brenner Montieren

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 4 Montage 4.3 Brenner montieren Brennerflansch 1 vom Brennergehäuse entfernen. Flanschdichtung 2 und Brennerflansch 1 mit Schrauben 3 an den Wärmeer- zeuger montieren. Ringspalt zwischen Flammkopf und Ausmauerung mit nicht brennbarem, elasti- schem Isolationsmaterial ausfüllen (nicht ausmauern).
  • Seite 21 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 4 Montage Düse montieren [Kap. 9.4]. Zündelektroden einstellen [Kap. 9.5]. Düsenabstand prüfen und ggf. einstellen [Kap. 9.7]. Brenner mit Schrauben 1 am Brennerflansch montieren. 21-80 83292801 1/2019-04 Et...

  • Seite 22: Brenner Um 180° Drehen (Optional)

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 4 Montage 4.3.1 Brenner um 180° drehen (optional) Folgende Teile sind für die Umbaumaßnahmen erforderlich: Aufnahme Stellantrieb mit Befestigungsschrauben 4 x 12 Remform, Welle 58,8 mm, Befestigungsschrauben M4 x 30 metrisch für Stellantrieb, Druckschlauch DN 4, 286 mm. Stehbolzen 1 in nebenliegende Gewindebohrungen umsetzen.
  • Seite 23 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 4 Montage Schraube 1 an der Stauscheibe lösen und Stauscheibe um 180° drehen. Düse montieren [Kap. 9.4]. Zündelektroden einstellen [Kap. 9.5]. Düsenabstand prüfen und ggf. einstellen [Kap. 9.7]. Brenner um 180° drehen und mit Schrauben 3 montieren.

  • Seite 24: Installation

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 5 Installation 5 Installation 5.1 Ölversorgung EN 12514-2, DIN 4755, TRÖI und die örtlichen Vorschriften beachten. Bedingungen für Ölpumpe prüfen Saugwiderstand max 0,4 bar Vorlaufdruck max 2 bar Vorlauftemperatur max 60 °C An der Pumpe gemessen.
  • Seite 25 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 5 Installation Ölversorgung anschließen, dabei: Ölschläuche nicht verdrehen, mechanische Spannung vermeiden, erforderliche Schlauchlänge für die Serviceposition beachten, Ölschläuche nicht knicken (Biegeradius 1 von 50 mm nicht unterschreiten). Wenn ein Anschluss unter diesen Bedingungen nicht möglich ist: Ölversorgung installationsseitig anpassen.

  • Seite 26: Elektroanschluss

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 5 Installation 5.2 Elektroanschluss Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. GEFAHR Gegen unerwartetes Wiedereinschalten sichern. Der Elektroanschluss darf nur von elektrotechnisch ausgebildetem Fachpersonal durchgeführt werden.

  • Seite 27: Bedienung

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 6 Bedienung 6 Bedienung 6.1 Bedienfeld Schaden am Feuerungsmanager durch falsche Bedienung Gewaltsames Drücken der Leuchttaste kann den Feuerungsmanager beschädigen. Leuchttaste nur leicht drücken. VORSICHT Die Leuchttaste am Feuerungsmanager hat folgende Funktionen: Betriebszustand anzeigen [Kap. 6.2], Fehlercode anzeigen [Kap. 10.1.2],...

  • Seite 28: Inbetriebnahme

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 7 Inbetriebnahme 7 Inbetriebnahme 7.1 Voraussetzungen Die Inbetriebnahme darf nur qualifiziertes Fachpersonal durchführen. Nur eine richtig durchgeführte Inbetriebnahme gewährleistet die Betriebssicherheit. Vor der Inbetriebnahme sicherstellen, dass: alle Montage- und Installationsarbeiten ordnungsgemäß durchgeführt sind, die Verbrennungsluftzufuhr ausreicht, ggf. Fremdluftansaugung installieren, der Ringspalt zwischen Flammrohr und Wärmeerzeuger ausgefüllt ist,...
  • Seite 29 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 7 Inbetriebnahme Öldruckmessgeräte an Ölpumpe Vakuummeter für Saugwiderstand/Vorlaufdruck. Manometer für Pumpendruck. Ölaustritt durch dauerbelastete Öldruckmessgeräte Öldruckmessgeräte können beschädigt werden, Öl kann austreten und zu Umwelt- schaden führen. Öldruckmessgeräte nach der Inbetriebnahme entfernen. WARNUNG Brennstoff-Absperreinrichtungen schließen.

  • Seite 30: Einstellwerte

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 7 Inbetriebnahme 7.1.2 Einstellwerte Mischeinrichtung entsprechend der geforderten Feuerungswärmeleistung einstel- len. Dazu Stauscheibenstellung und Luftklappenstellung aufeinander abstimmen. Stauscheibenstellung und Luftklappenstellung ermitteln Brenner nicht außerhalb vom Arbeitsfeld betreiben. Erforderliche Stauscheibenstellung (Maß X) und Luftklappenstellung aus Dia- gramm ermitteln und notieren.
  • Seite 31 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 7 Inbetriebnahme Stauscheibe einstellen Bei Maß X = 0 mm ist der Anzeigebolzen bündig mit dem Düsenstock-Deckel. Einstellschraube 1 drehen, bis Maß X dem ermittelten Wert entspricht. Endschalter Luftklappe einstellen Position vom Endschalter ST0 prüfen und ggf. einstellen.

  • Seite 32: Brenner Einregulieren

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 7 Inbetriebnahme 7.2 Brenner einregulieren Lebensgefahr durch Stromschlag Berühren der Zündeinrichtung kann zu Stromschlag führen. Zündeinrichtung während dem Zündvorgang nicht berühren. GEFAHR Während der Inbetriebnahme prüfen: Flammensignal [Kap. 7.1.1], Saugwiderstand oder Vorlaufdruck Ölpumpe [Kap. 5.1], Mischdruck [Kap. 7.1.2].
  • Seite 33 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 7 Inbetriebnahme Pumpendruck für Stufe 2 einstellen Wärmeanforderung für Stufe 2 erforderlich (Kontakt T6/T8 geschlossen). 4-poligen Anschlussstecker einstecken. Brenner fährt auf Stufe 2. Der Pumpendruck muss entsprechend der Düsenauswahl eingestellt werden [Kap. 4.2]. Pumpendruck am Manometer prüfen. Druck über Druckregulierschraube 1 einstellen: Druck erhöhen: rechts drehen,...
  • Seite 34 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 7 Inbetriebnahme 4. Zuschaltpunkt Stufe 2 einregulieren Zuschaltpunkt MV2-Oel auf ca. des Stellweges zwischen ST1 und ST2 ein- stellen. MV2-Oel = (ST2 - ST1) x 0,33 + ST1 5. Startverhalten und Zuschaltpunkt prüfen Brenner ausschalten. 4-poligen Anschlussstecker einstecken. Brenner neu starten. Startverhalten prüfen.

  • Seite 35: Abschließende Arbeiten

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 7 Inbetriebnahme 7.3 Abschließende Arbeiten Ölaustritt durch dauerbelastete Öldruckmessgeräte Öldruckmessgeräte können beschädigt werden, Öl kann austreten und zu Umwelt- schaden führen. WARNUNG Öldruckmessgeräte nach der Inbetriebnahme entfernen. Ggf. Steckerschalter durch 4-poligen Anschlussstecker ersetzen. Regel- und Sicherheitseinrichtungen prüfen.

  • Seite 36: Verbrennung Prüfen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 7 Inbetriebnahme 7.4 Verbrennung prüfen Luftüberschuss ermitteln Luftklappe(n) bei entsprechender Stufe langsam schließen, bis Verbrennungs- grenze erreicht wird (Rußzahl ca. 1). -Gehalt messen und dokumentieren. Luftzahl (λ) ablesen. Für einen sicheren Luftüberschuss Luftzahl erhöhen: um 0,15 … 0,2 (entspricht 15 … 20 % Luftüberschuss), um größer 0,2 bei erschwerten Bedingungen, z.

  • Seite 37: Außerbetriebnahme

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 8 Außerbetriebnahme 8 Außerbetriebnahme Bei Betriebsunterbrechung: Brenner ausschalten. Brennstoff-Absperreinrichtungen schließen. 37-80 83292801 1/2019-04 Et...

  • Seite 38: Wartung

    überschritten ist oder vor der nächsten Wartung überschritten wird, sollen vorsorglich ausgetauscht werden. Die Auslegungslebensdauer der Komponenten ist im Wartungsplan aufgeführt [Kap. 9.2]. Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Folgende Bauteile dürfen nur ausgetauscht und nicht anderweitig instandgesetzt werden: Feuerungsmanager, Flammenfühler,...
  • Seite 39 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung Nach jeder Wartung Lebensgefahr durch Stromschlag Berühren der Zündeinrichtung kann zu Stromschlag führen. Zündeinrichtung während dem Zündvorgang nicht berühren. GEFAHR Ölführende Bauteile auf Dichtheit prüfen. Funktion prüfen: Zündung, Flammenüberwachung, Ölpumpe (Pumpendruck und Saugwiderstand), Regel- und Sicherheitseinrichtungen.

  • Seite 40: Wartungsplan

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung 9.2 Wartungsplan Komponente Kriterium / Auslegungslebensdauer Wartungsmaßnahme Gebläserad Verschmutzung Reinigen. Beschädigung Austauschen. Luftführung Verschmutzung Reinigen. Luftklappe Verschmutzung Reinigen. Zündleitung Beschädigung Austauschen. Zündelektrode Verschmutzung Reinigen. Beschädigung/Abnutzung Austauschen. Feuerungsmanager 250 000 Brennerstarts oder 10 Jahre Austauschen.

  • Seite 41: Serviceposition

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung 9.3 Serviceposition Hinweise zur Wartung beachten [Kap. 9.1]. Schrauben 1 entfernen. Ggf. Ölschläuche entfernen. Wenn der Brenner in Serviceposition B eingehängt wird: Ggf. Stellantriebstecker ausstecken. Brenner in gewünschte Serviceposition einhängen. Serviceposition A Serviceposition B...

  • Seite 42: Düse Austauschen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung 9.4 Düse austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Düsen nicht reinigen, stets neue Düsen verwenden. Brenner in Serviceposition A einhängen [Kap. 9.3]. Zündleitung 4 ausstecken. Schraube 1 lösen und Stauscheibe entfernen. Am Düsenhalter 3 mit Gabelschlüssel gegenhalten und Düse 2 entfernen.

  • Seite 43: Zündelektroden Einstellen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung 9.5 Zündelektroden einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Die Zündelektroden dürfen nicht im Zerstäubungskegel der Düse liegen. Brenner in Serviceposition A einhängen [Kap. 9.3]. Abstände der Zündelektroden prüfen. Ggf. Zündelektroden nachbiegen. 2,0 ... 2,5 mm 1,0 ...

  • Seite 44: Mischeinrichtung Ausbauen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung 9.6 Mischeinrichtung ausbauen Hinweise zur Wartung beachten [Kap. 9.1]. Zündleitung 1 ausstecken. Ölleitung 3 entfernen. Flammenfühler 4 herausnehmen. Schrauben 2 lösen. Mischeinrichtung bis zur Aussparung nach links drehen und herausnehmen. 44-80 83292801 1/2019-04 Et...

  • Seite 45: Mischeinrichtung Einstellen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung 9.7 Mischeinrichtung einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Düsenabstand einstellen Brenner in Serviceposition A einhängen [Kap. 9.3]. Einstelllehre ansetzen und Maß A (5 mm) prüfen. Wenn der gemessene Wert von Maß A abweicht: Schraube 1 lösen.

  • Seite 46: Luftregler Ausbauen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung 9.8 Luftregler ausbauen Hinweise zur Wartung beachten [Kap. 9.1]. Stellantriebstecker 5 ausstecken. Brenner in Serviceposition A einhängen [Kap. 9.3]. Schrauben 1 entfernen. Ansauggehäuse 3 abnehmen. Schrauben 4 entfernen. Luftregler 2 abnehmen. 46-80 83292801 1/2019-04 Et...

  • Seite 47: Winkelgetriebe Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung 9.9 Winkelgetriebe aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Stellantriebstecker 3 am Feuerungsmanager ausstecken. Stellantrieb 9 entfernen. Rahmen 4 entfernen. Winkelgetriebe 5 entfernen. Einbau Schaden am Stellantrieb durch Bewegen der Nabe Stellantrieb kann beschädigt werden.

  • Seite 48: Ölpumpe Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung 9.10 Ölpumpe aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Brennstoff-Absperreinrichtungen schließen. Stecker 1 ausstecken. Ölschläuche 5 entfernen. Ölleitung 4 entfernen. Schrauben 2 lösen und Ölpumpe herausziehen. Einbau Ölpumpe in umgekehrter Reihenfolge einbauen, dabei: auf richtigen Sitz der Kupplung 3 achten, auf richtige Zuordnung von Vor- und Rücklauf der Ölschläuche achten.

  • Seite 49: Gebläserad Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung 9.11 Gebläserad aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Gehäusedeckel in Serviceposition B einhängen [Kap. 9.3]. Gewindestift 1 entfernen und Gebläserad abziehen. Einbau Gebläserad in umgekehrter Reihenfolge einbauen, dabei: auf richtigen Sitz an der Motorwelle 2 achten, neuen Gewindestift 1 einschrauben,...

  • Seite 50: Brennermotor Ausbauen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung 9.12 Brennermotor ausbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ölpumpe ausbauen [Kap. 9.10]. Gebläserad ausbauen [Kap. 9.11]. Stecker 1 ausstecken. Motor festhalten und Schrauben 2 entfernen. Motor abnehmen. 50-80 83292801 1/2019-04 Et...

  • Seite 51: Ölpumpenfilter Aus- Und Einbauen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung 9.13 Ölpumpenfilter aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Brennstoff-Absperreinrichtungen schließen. Schrauben 1 entfernen. Pumpendeckel abnehmen. Filter 3 und Dichtung 2 austauschen. Einbau Filter in umgekehrter Reihenfolge einbauen, dabei auf saubere Dichtflächen ach- ten.

  • Seite 52: Sicherung Austauschen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 9 Wartung 9.14 Sicherung austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Alle Stecker am Feuerungsmanager ausstecken. Schrauben am Feuerungsmanager entfernen. Feuerungsmanager abnehmen. Sicherung (T6,3H, IEC 127-2/5) austauschen. 52-80 83292801 1/2019-04 Et...

  • Seite 53: Fehlersuche

    Temperaturregler oder Druckregler am Temperaturregler oder Druckregler Wärmeerzeuger nicht richtig eingestellt am Wärmeerzeuger einstellen. Kessel- oder Heizkreisregelung ohne Funktion und Einstellung der Kessel- Funktion oder nicht richtig eingestellt oder Heizkreisregelung prüfen. Bei wiederholtem Auftreten Heizungsfachbetrieb oder Weishaupt-Kundendienst benachrichtigen. 53-80 83292801 1/2019-04 Et...

  • Seite 54: Leuchttaste Rot

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 10 Fehlersuche 10.1.2 Leuchttaste rot Eine Brennerstörung liegt vor. Der Brenner ist verriegelt. Vor dem Entriegeln kann der Fehlercode abgelesen werden, damit lässt sich die Fehlerursache einschrän- ken. Fehlercode ablesen Erst 5 Sekunden nach Eintritt eines Fehlers ist der Fehler analysiert und kann abge- lesen werden.
  • Seite 55 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 10 Fehlersuche Fehlercode mit Verriegelung Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Fehler Ursache Behebung 2 x blinken Ölpumpe fördert kein Öl Ölversorgung undicht Ölversorgung prüfen. Antiheberventil öffnet nicht Ventil prüfen, ggf. austau- keine Flamme, schen.
  • Seite 56 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Fehler Ursache Behebung 6 x blinken Stellantrieb erreicht Zielpo- Stellantriebstecker ausge- Stellantriebstecker ein- sition nicht innerhalb 10 Se- steckt stecken. Fehler Stellantrieb...

  • Seite 57: Leuchttaste Blinkt

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 10 Fehlersuche 10.1.3 Leuchttaste blinkt Eine Unregelmäßigkeit liegt vor. Der Brenner ist nicht verriegelt. Ist die Fehlerursa- che behoben, erlischt der Fehlercode. Fehlercode ohne Verriegelung Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden:...

  • Seite 58: Betriebsprobleme

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 10 Fehlersuche 10.2 Betriebsprobleme Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Beobachtung Ursache Behebung schlechtes Startverhalten vom Mischdruck zu hoch Mischdruck korrigieren. Brenner Zündelektroden falsch eingestellt Zündelektroden einstellen [Kap. 9.5]. Mischeinrichtung falsch eingestellt Mischeinrichtung einstellen [Kap. 9.7].

  • Seite 59: Technische Unterlagen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 11 Technische Unterlagen 11 Technische Unterlagen 11.1 Umrechnungstabelle Druckeinheit Pascal 0,1 mbar 0,01 0,00001 1 mbar 0,0001 10 mbar 1 000 0,001 100 mbar 10 000 0,01 1 bar 100 000 1 000 10 bar...

  • Seite 60: Schaltplan

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 11 Technische Unterlagen 11.2 Schaltplan Ggf. bei Sonderausführung beiliegenden Schaltplan beachten. W-FM 10 X5:1 X3:11 X4:1 L PE N T1 T2 S3 B4 B5 T6 T7 T8 L PE N Temperatur- oder Druckregler Temperatur- oder Druckregler Stufe 2...
  • Seite 61 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 11 Technische Unterlagen X3:3 X3:4 X3:13 X3:12 X3:5 X3:1 X3:6 P11.1 Flammenfühler Motorkondensator Antiheberventil (optional) Magnetventil Stufe 1 Magnetventil Stufe 2 Brennermotor P11.1 Zeitzähler (optional) Zündgerät 61-80 83292801 1/2019-04 Et...

  • Seite 62: Projektierung

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 12 Projektierung 12 Projektierung 12.1 Ölversorgung EN 12514-2, DIN 4755, TRÖI und die örtlichen Vorschriften beachten. Allgemeine Hinweise zur Ölversorgung Bei Stahltanks kein Kathodenschutzsystem einsetzen. Bei Öltemperaturen < 5 °C können durch Paraffinausscheidungen Leitungen, Ölfilter und Düsen verstopfen.
  • Seite 63 Ölschläuche richtig am Vor- und Rücklauf der Pumpe anschließen. VORSICHT Im Einstrangbetrieb muss ein automatischer Entlüfter vor der Ölpumpe installiert werden. Zweistrangbetrieb Die Ölpumpe entlüftet im Zweistrangbetrieb automatisch. Ringleitungsbetrieb Bei mehreren Brennern empfiehlt Weishaupt eine Ringleitung. 63-80 83292801 1/2019-04 Et...

  • Seite 64: Ersatzteile

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 13 Ersatzteile 13 Ersatzteile 1.01 1.22 1.18 1.06 1.20 1.08 1.07 1.21 1.03 1.02 1.20 1.19 1.17 1.04 1.12 1.17 1.14 1.13 1.10 1.09 1.14 1.13 1.05 1.11 1.16 1.15 64-80 83292801 1/2019-04 Et...
  • Seite 65 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Abdeckhaube komplett 241 110 01 112 1.02 Schraube M8 x 15 142 013 01 157 1.03 Scheibe 7 x 18 430 016 1.04 Brennergehäuse 241 110 01 307 1.05 Ansauggehäuse komplett 241 110 01 082 –...
  • Seite 66 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 13 Ersatzteile 2.17 2.07 2.04 2.08 2.05 2.09 2.10 2.06 2.02 2.11 2.12 2.01 2.15 2.13 2.14 2.16 2.18 2.03 66-80 83292801 1/2019-04 Et...
  • Seite 67 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Motor ECK03/H-2 230V 50Hz 652 110 2.02 Schraube M4 x 10 Torx-Plus 409 323 2.03 Kondensator 5,0 µF 420V, AC, DB 713 474 2.04 Luftleitblech 241 110 01 327 2.05 Gebläserad TLR 152 x 47 -L S1 50 Hz 241 110 08 042 2.06...
  • Seite 68 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 13 Ersatzteile 3.05 3.03 3.02 3.04 3.01 3.07 3.08 3.06 3.08 68-80 83292801 1/2019-04 Et...
  • Seite 69 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 Pumpe AT2V 45C 601 865 – Filtersatz mit Dichtung 601 107 3.02 Magnetspule T80 Suntec 220-240V 50-60Hz 604 495 3.03 Steckkupplung für Motor 652 135 3.04 Ölleitung Pumpe-Düsenstock 241 110 06 018 3.05...
  • Seite 70 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 13 Ersatzteile 4.23 4.22 4.25 4.21 4.01 4.24 4.02 4.26 4.03 4.27 4.04 4.17 4.17 4.16 4.14 4.15 4.20 4.13 4.19 4.18 4.07 4.05 4.08 4.09 4.06 4.10 4.11 4.12 70-80 83292801 1/2019-04 Et...
  • Seite 71 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 4.01 Düsenstock komplett – Standard 241 110 10 030 – 100 mm verlängert* 240 110 10 040 – 200 mm verlängert* 240 110 10 050 – 300 mm verlängert* 240 110 10 060 4.02...
  • Seite 72 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 13 Ersatzteile 4.23 4.22 4.25 4.21 4.01 4.24 4.02 4.26 4.03 4.27 4.04 4.17 4.17 4.16 4.14 4.15 4.20 4.13 4.19 4.18 4.07 4.05 4.08 4.09 4.06 4.10 4.11 4.12 72-80 83292801 1/2019-04 Et...
  • Seite 73 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 4.27 Öldüse – 1,00 gph 60°S Steinen 612 207 – 1,10 gph 60°S Steinen 612 208 – 1,25 gph 60°S Steinen 612 210 – 1,35 gph 60°S Steinen 612 211 –...
  • Seite 74 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 13 Ersatzteile 5.08 5.09 5.10 5.10 5.05 5.06 5.04 5.07 5.01 5.02 5.03 5.11 5.13 5.12 74-80 83292801 1/2019-04 Et...
  • Seite 75 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 5.01 Feuerungsmanager W-FM 10, 230V Serie C 600 475 – Feinsicherung T6,3H, IEC 127-2/5 483 011 22 457 5.02 Adapterring 22 x 4 für Verlängerung 600 358 5.03 Entriegelungsknopfverlängerung AGK20.19 600 357 5.04...

  • Seite 76: Notizen

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 14 Notizen 14 Notizen 76-80 83292801 1/2019-04 Et...

  • Seite 77: Stichwortverzeichnis

    Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 15 Stichwortverzeichnis 15 Stichwortverzeichnis Entstörtaste ................ 27 Ersatzteile ................ 65 Abgasmessung.............. 36 Abgastemperatur .............. 36 Abgasverlust ................ 36 Ablaufdiagramm .............. 12 Fabriknummer ................  8 Abmessungen.............. 17 Fehler ............... 53, 55, 57, 58 Amperemeter ............... 28 Fehlercode.............  54, 55, 57 Anlaufwartezeit .............. 13 Fehlerspeicher .............. 54 Ansauggehäuse.............. 46...
  • Seite 78 Montage- und Betriebsanleitung Ölbrenner WL10/3-D Z 15 Stichwortverzeichnis Spannungsversorgung ............ 14 Stabilitätsprobleme............. 58 Magnetventil ................. 10 Stauscheibe ............. 9, 30, 31 Manometer................ 29 Stauscheibenstellung............ 30 mbar .................. 59 Stillstandzeit ................. 37 Messgerät ................ 28 Störung.............. 53, 55, 57 Mischdruck .............. 28, 31 Strommessgerät.............. 28 Mischeinrichtung.......... 9, 30, 44, 45 Stufe 1................... 30 Montage ................ 18...
