9 Wartung
83298801 3/2019-11 Et
Montage- und Betriebsanleitung
Ölbrenner WL30Z-C 4LN

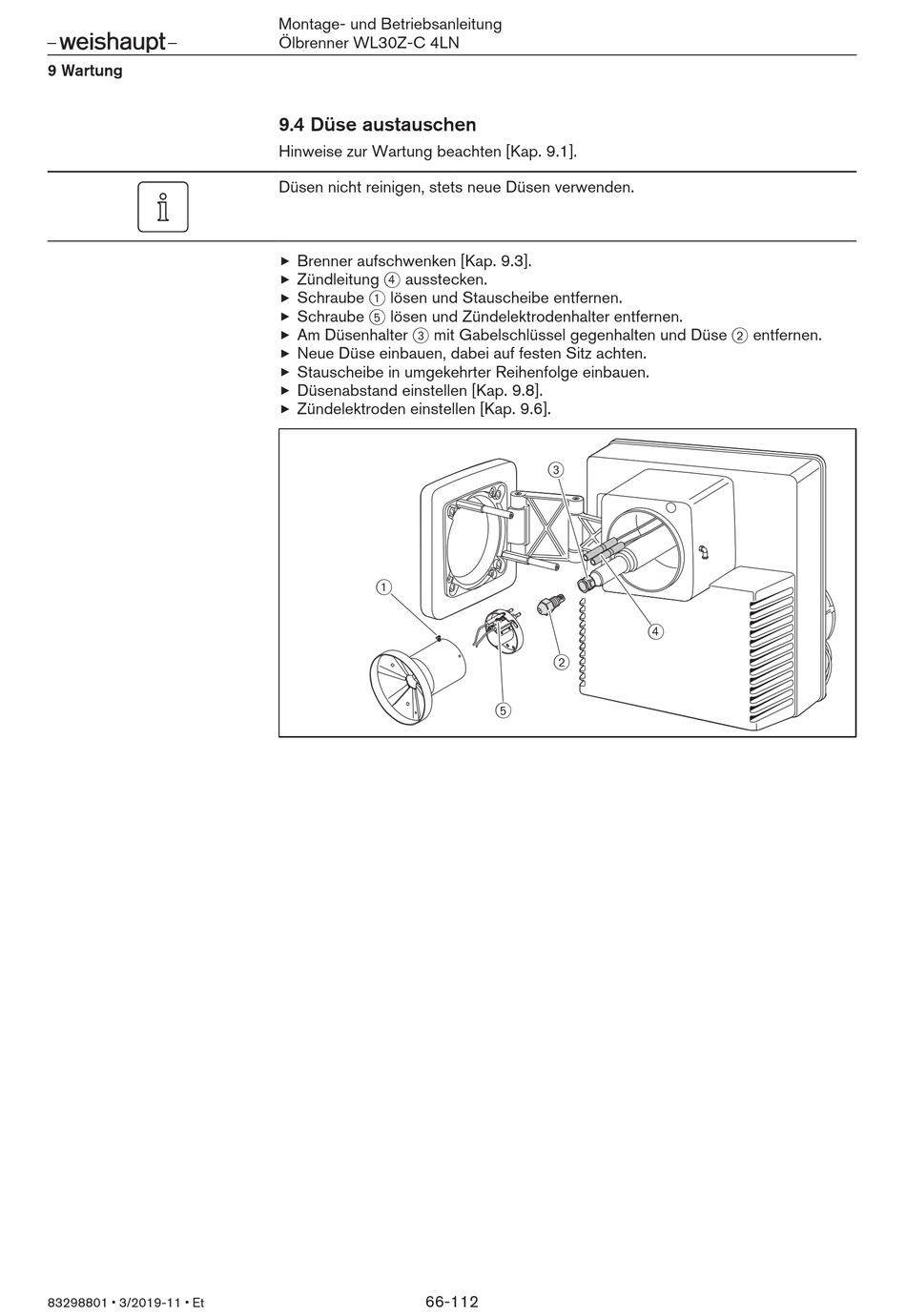

9.4 Düse austauschen
Hinweise zur Wartung beachten [Kap. 9.1].
Düsen nicht reinigen, stets neue Düsen verwenden.
Brenner aufschwenken [Kap. 9.3].
Zündleitung 4 ausstecken.
Schraube 1 lösen und Stauscheibe entfernen.
Schraube 5 lösen und Zündelektrodenhalter entfernen.
Am Düsenhalter 3 mit Gabelschlüssel gegenhalten und Düse 2 entfernen.
Neue Düse einbauen, dabei auf festen Sitz achten.
Stauscheibe in umgekehrter Reihenfolge einbauen.
Düsenabstand einstellen [Kap. 9.8].
Zündelektroden einstellen [Kap. 9.6].
1
66-112
3
4
2
5
