83298801 3/2019-11 Et

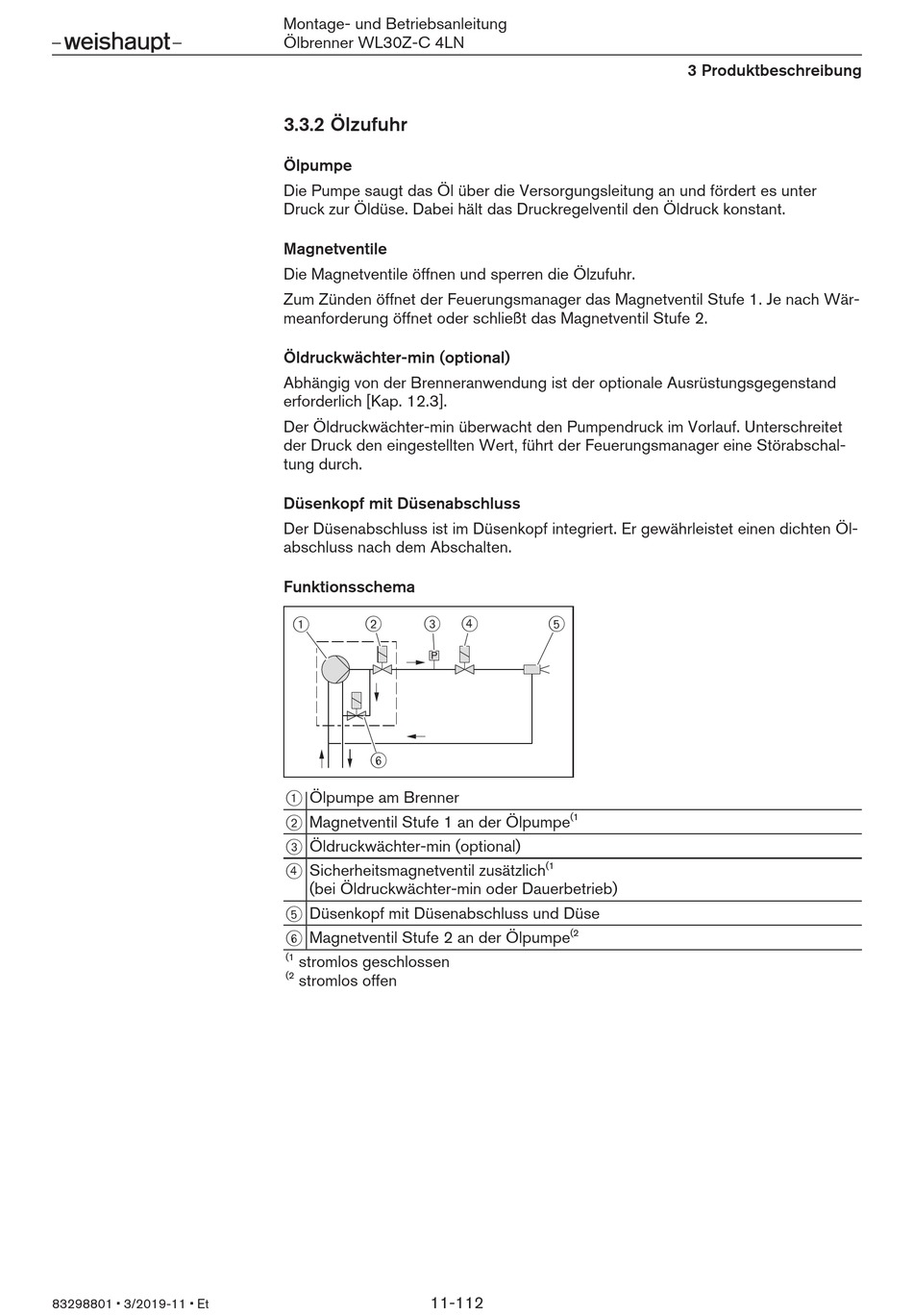

Montage- und Betriebsanleitung
Ölbrenner WL30Z-C 4LN
3.3.2 Ölzufuhr
Ölpumpe
Die Pumpe saugt das Öl über die Versorgungsleitung an und fördert es unter
Druck zur Öldüse. Dabei hält das Druckregelventil den Öldruck konstant.
Magnetventile
Die Magnetventile öffnen und sperren die Ölzufuhr.
Zum Zünden öffnet der Feuerungsmanager das Magnetventil Stufe 1. Je nach Wär-
meanforderung öffnet oder schließt das Magnetventil Stufe 2.
Öldruckwächter-min (optional)
Abhängig von der Brenneranwendung ist der optionale Ausrüstungsgegenstand
erforderlich [Kap. 12.3].
Der Öldruckwächter-min überwacht den Pumpendruck im Vorlauf. Unterschreitet
der Druck den eingestellten Wert, führt der Feuerungsmanager eine Störabschal-
tung durch.
Düsenkopf mit Düsenabschluss
Der Düsenabschluss ist im Düsenkopf integriert. Er gewährleistet einen dichten Öl-
abschluss nach dem Abschalten.
Funktionsschema
1
2
3
P
6
1 Ölpumpe am Brenner
2 Magnetventil Stufe 1 an der Ölpumpe
3 Öldruckwächter-min (optional)
4 Sicherheitsmagnetventil zusätzlich
(bei Öldruckwächter-min oder Dauerbetrieb)
5 Düsenkopf mit Düsenabschluss und Düse
6 Magnetventil Stufe 2 an der Ölpumpe
(1
stromlos geschlossen
(2
stromlos offen
11-112
4
5
(1
(1
(2
3 Produktbeschreibung
