Montage- und Betriebsanleitung
Ölbrenner WL30Z-C 4LN

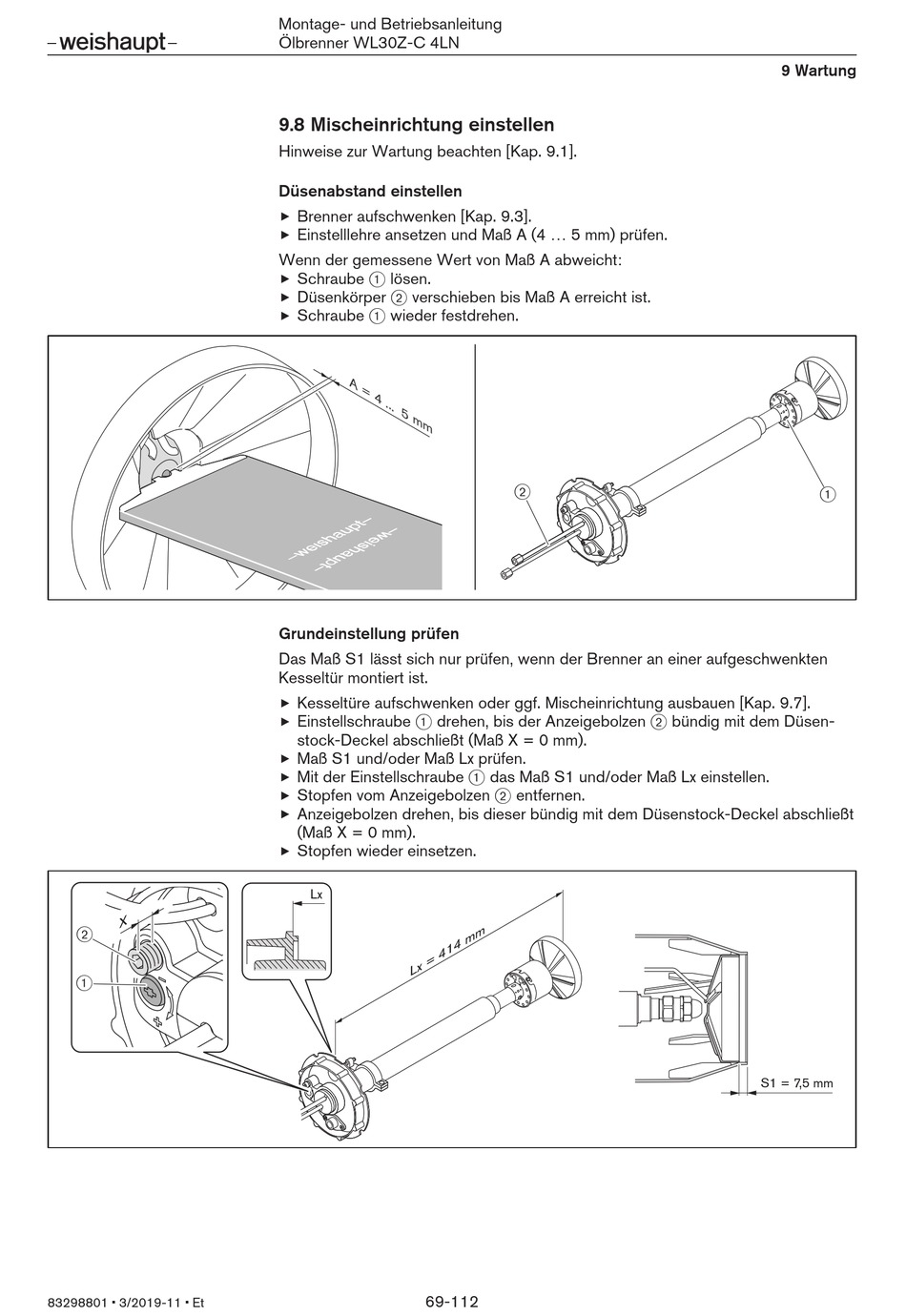

9.8 Mischeinrichtung einstellen

Hinweise zur Wartung beachten [Kap. 9.1].
Düsenabstand einstellen
Brenner aufschwenken [Kap. 9.3].
Einstelllehre ansetzen und Maß A (4 ... 5 mm) prüfen.
Wenn der gemessene Wert von Maß A abweicht:
Schraube 1 lösen.
Düsenkörper 2 verschieben bis Maß A erreicht ist.
Schraube 1 wieder festdrehen.
A
=
4 .
. .
5 m
m
Grundeinstellung prüfen
Das Maß S1 lässt sich nur prüfen, wenn der Brenner an einer aufgeschwenkten
Kesseltür montiert ist.
Kesseltüre aufschwenken oder ggf. Mischeinrichtung ausbauen [Kap. 9.7].
Einstellschraube 1 drehen, bis der Anzeigebolzen 2 bündig mit dem Düsen-
stock-Deckel abschließt (Maß X = 0 mm).
Maß S1 und/oder Maß Lx prüfen.
Mit der Einstellschraube 1 das Maß S1 und/oder Maß Lx einstellen.
Stopfen vom Anzeigebolzen 2 entfernen.
Anzeigebolzen drehen, bis dieser bündig mit dem Düsenstock-Deckel abschließt
(Maß X = 0 mm).
Stopfen wieder einsetzen.
Lx
4 1
=
L x
69-112
2
m
4 m
9 Wartung
1
S1 = 7,5 mm
