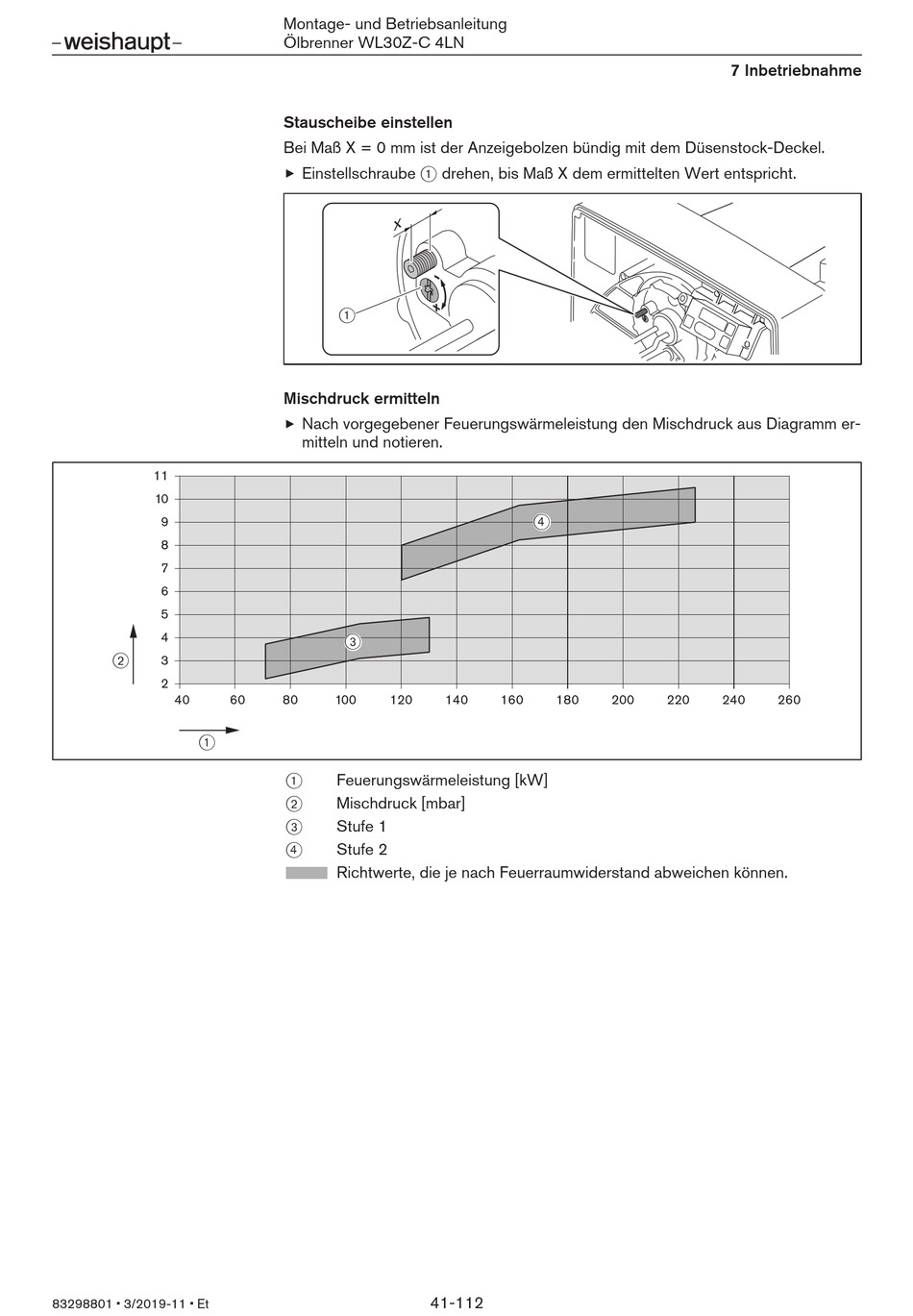

Montage- und Betriebsanleitung
Ölbrenner WL30Z-C 4LN
Stauscheibe einstellen
Bei Maß X = 0 mm ist der Anzeigebolzen bündig mit dem Düsenstock-Deckel.
Einstellschraube 1 drehen, bis Maß X dem ermittelten Wert entspricht.
X
1
Mischdruck ermitteln
Nach vorgegebener Feuerungswärmeleistung den Mischdruck aus Diagramm er-
mitteln und notieren.
3
60
80
100
120
1
Feuerungswärmeleistung [kW]
2
Mischdruck [mbar]
3
Stufe 1
4
Stufe 2
Richtwerte, die je nach Feuerraumwiderstand abweichen können.
4
140
160
180
41-112
