83298801 3/2019-11 Et
Montage- und Betriebsanleitung
Ölbrenner WL30Z-C 4LN

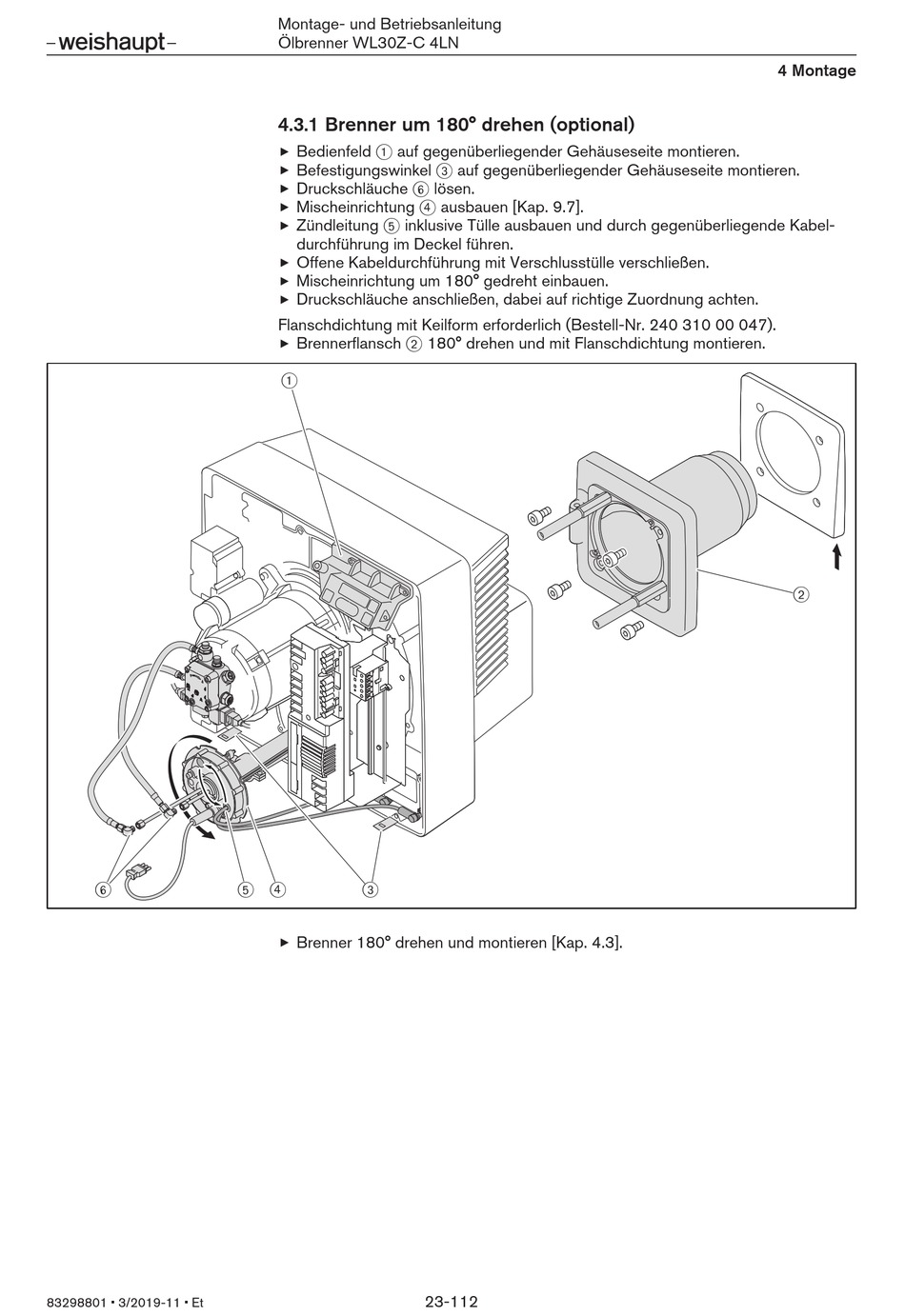

4.3.1 Brenner um 180° drehen (optional)
Bedienfeld 1 auf gegenüberliegender Gehäuseseite montieren.
Befestigungswinkel 3 auf gegenüberliegender Gehäuseseite montieren.
Druckschläuche 6 lösen.
Mischeinrichtung 4 ausbauen [Kap. 9.7].
Zündleitung 5 inklusive Tülle ausbauen und durch gegenüberliegende Kabel-
durchführung im Deckel führen.
Offene Kabeldurchführung mit Verschlusstülle verschließen.
Mischeinrichtung um 180° gedreht einbauen.
Druckschläuche anschließen, dabei auf richtige Zuordnung achten.
Flanschdichtung mit Keilform erforderlich (Bestell-Nr. 240 310 00 047).
Brennerflansch 2 180° drehen und mit Flanschdichtung montieren.
1
5 4
3
Brenner 180° drehen und montieren [Kap. 4.3].
23-112
4 Montage
2
