Montage- und Betriebsanleitung
Ölbrenner WL30Z-C 4LN

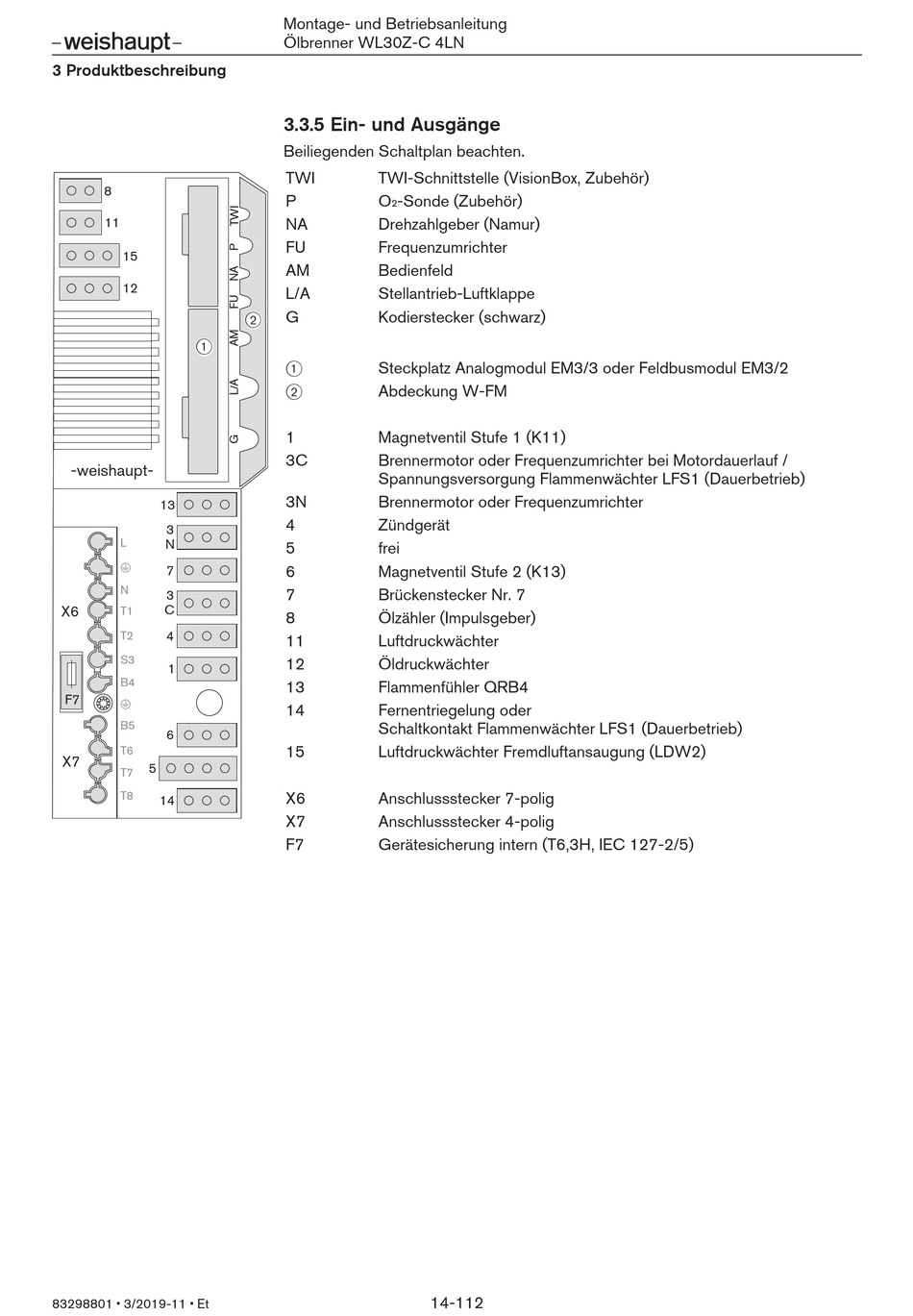

3.3.5 Ein- und Ausgänge
Beiliegenden Schaltplan beachten.
TWI
TWI-Schnittstelle (VisionBox, Zubehör)
P
O
-Sonde (Zubehör)
2
NA
Drehzahlgeber (Namur)
FU
Frequenzumrichter
AM
Bedienfeld
L/A
Stellantrieb-Luftklappe
G
Kodierstecker (schwarz)
2
1
Steckplatz Analogmodul EM3/3 oder Feldbusmodul EM3/2
2
Abdeckung W-FM
1
Magnetventil Stufe 1 (K11)
3C
Brennermotor oder Frequenzumrichter bei Motordauerlauf /
Spannungsversorgung Flammenwächter LFS1 (Dauerbetrieb)
3N
Brennermotor oder Frequenzumrichter
4
Zündgerät
5
frei
6
Magnetventil Stufe 2 (K13)
7
Brückenstecker Nr. 7
8
Ölzähler (Impulsgeber)
11
Luftdruckwächter
12
Öldruckwächter
13
Flammenfühler QRB4
14
Fernentriegelung oder
Schaltkontakt Flammenwächter LFS1 (Dauerbetrieb)
15
Luftdruckwächter Fremdluftansaugung (LDW2)
X6
Anschlussstecker 7-polig
X7
Anschlussstecker 4-polig
F7
Gerätesicherung intern (T6,3H, IEC 127-2/5)
14-112
