Montage- und Betriebsanleitung
Ölbrenner WL5-PB-H purflam®

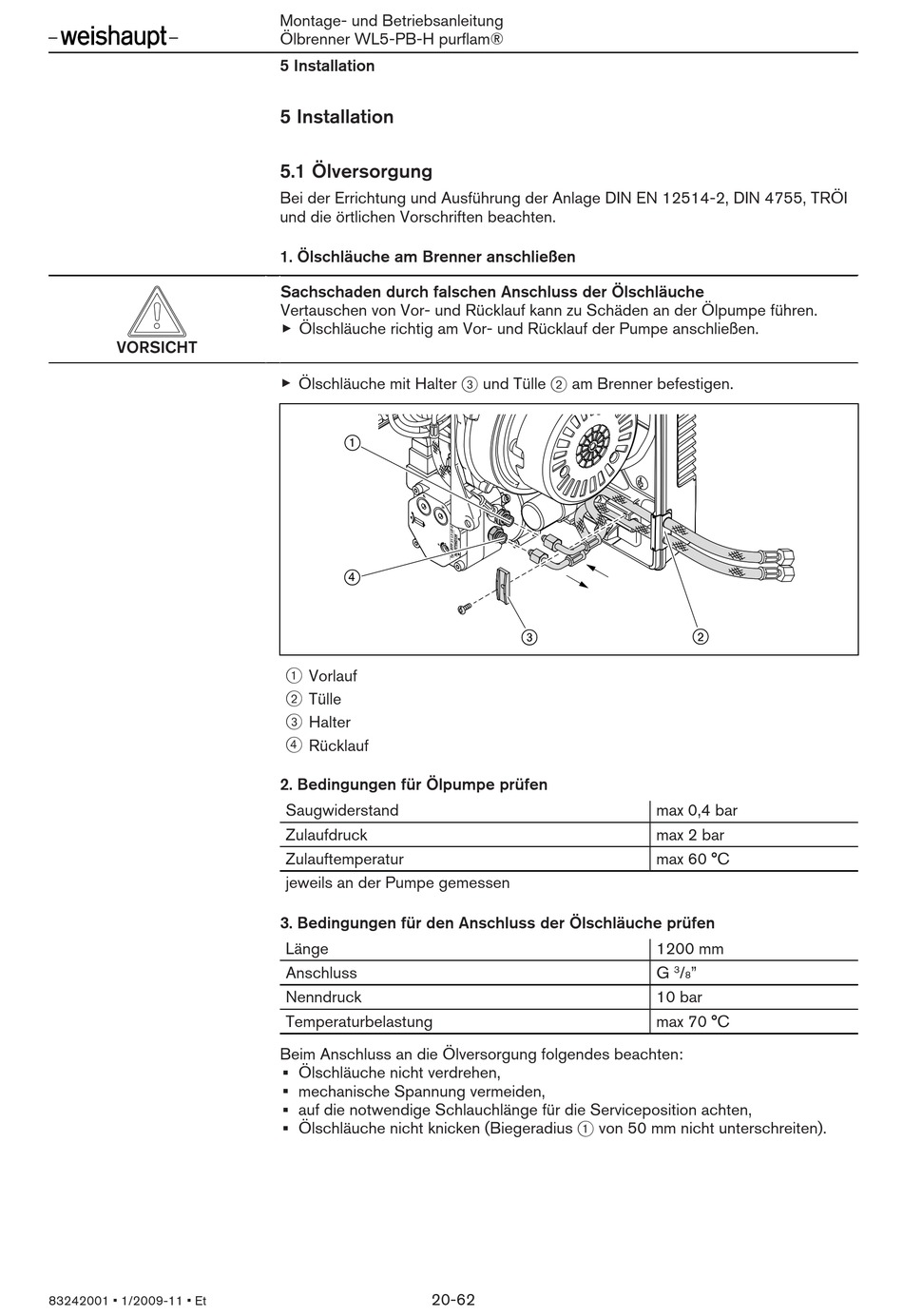

5 Installation

5 Installation
5.1 Ölversorgung
Bei der Errichtung und Ausführung der Anlage DIN EN 12514-2, DIN 4755, TRÖI
und die örtlichen Vorschriften beachten.
1. Ölschläuche am Brenner anschließen
Sachschaden durch falschen Anschluss der Ölschläuche
Vertauschen von Vor- und Rücklauf kann zu Schäden an der Ölpumpe führen.
▶
Ölschläuche richtig am Vor- und Rücklauf der Pumpe anschließen.
▶
Ölschläuche mit Halter 3 und Tülle 2 am Brenner befestigen.
1 Vorlauf
2 Tülle
3 Halter
4 Rücklauf
2. Bedingungen für Ölpumpe prüfen
Saugwiderstand
Zulaufdruck
Zulauftemperatur
jeweils an der Pumpe gemessen
3. Bedingungen für den Anschluss der Ölschläuche prüfen
Länge
Anschluss
Nenndruck
Temperaturbelastung
Beim Anschluss an die Ölversorgung folgendes beachten:
▪
Ölschläuche nicht verdrehen,
▪
mechanische Spannung vermeiden,
▪
auf die notwendige Schlauchlänge für die Serviceposition achten,
▪
Ölschläuche nicht knicken (Biegeradius 1 von 50 mm nicht unterschreiten).
20-62
max 0,4 bar
max 2 bar
max 60 °C
1200 mm
G / "
3
8
10 bar
max 70 °C
