2 | Produktbeschreibung
2.5 Optionales Zubehör

2.5.1 Widerstandsthermometer

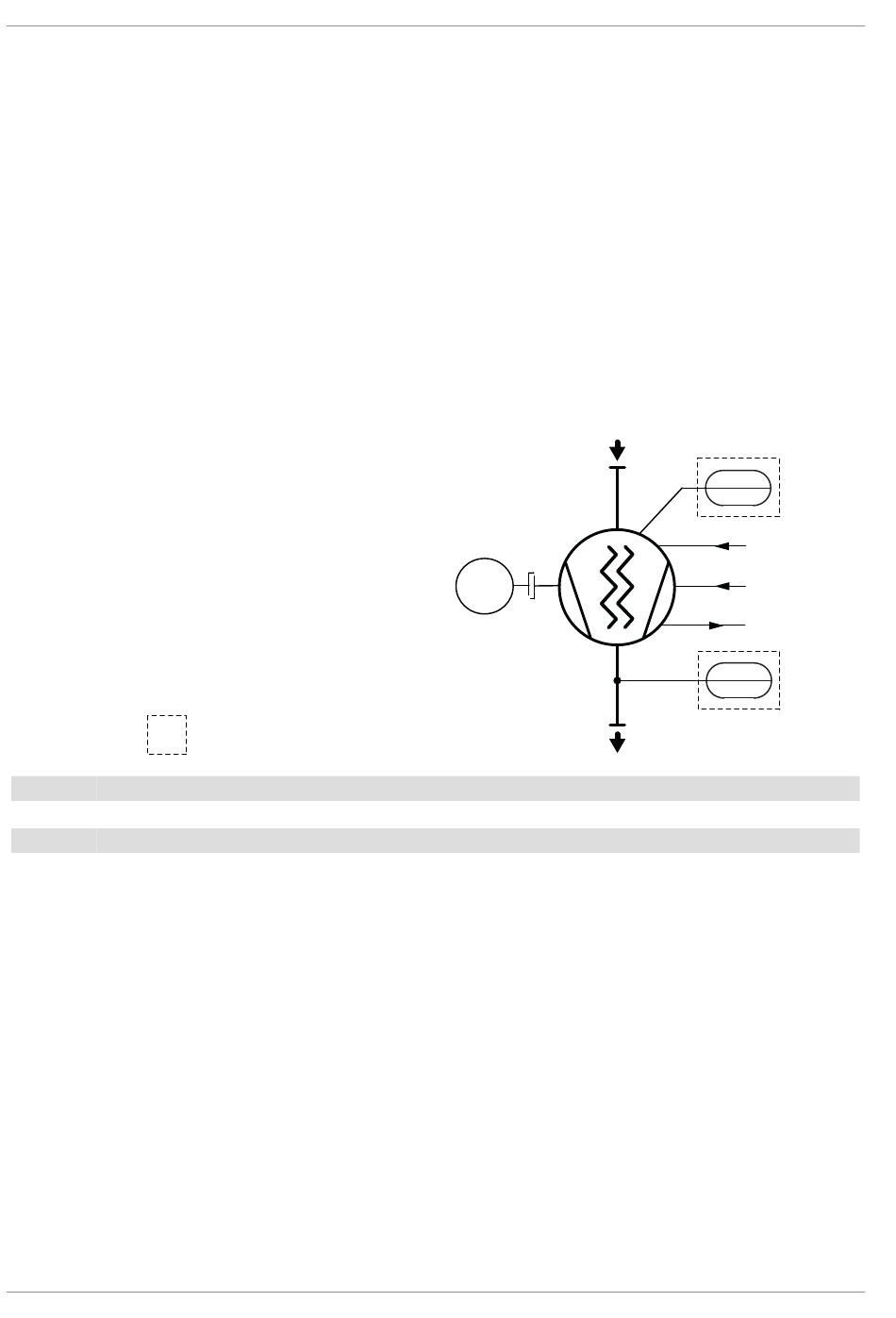

2.6 R&I Fließschema
CLI
Kühlflüssigkeiteinlass
CLP
Kupplung
INJ
Injektion
OUT
Abluftanschluss
6 / 32
Das Widerstandsthermometer überwacht die Temperatur der Kühlflüssigkeit. Zur Über-
wachung der Abgastemperatur kann ein weiteres Widerstandsthermometer installiert
werden.
Wenn für die Überwachung der Abgastemperatur ein Widerstandsthermometer erfor-
derlich ist, kann dieser entweder am Abgasauslassflansch der Pumpe oder an einem ent-
sprechend vorbereiteten Anschlussstutzen im Abgasstrang in einer Entfernung <100 mm
vom Pumpenauslass installiert werden.
Die Maschine muss abgeschaltet werden, wenn die Temperatur der Kühlflüssigkeit oder
des Abgases den Auslösewert erreicht, siehe Schaltplan für Widerstandsthermometer.
= optional
IN
M
CPL
MOT
OUT
CLO
Kühlflüssigkeitauslass
IN
Sauganschluss
MOT
Motor
TSA
Widerstandsthermometer
0870549537_NC2000B_VR_A0004_IM_de
TSA+
0101
CLI
INJ
CLO
TSA+
0102
