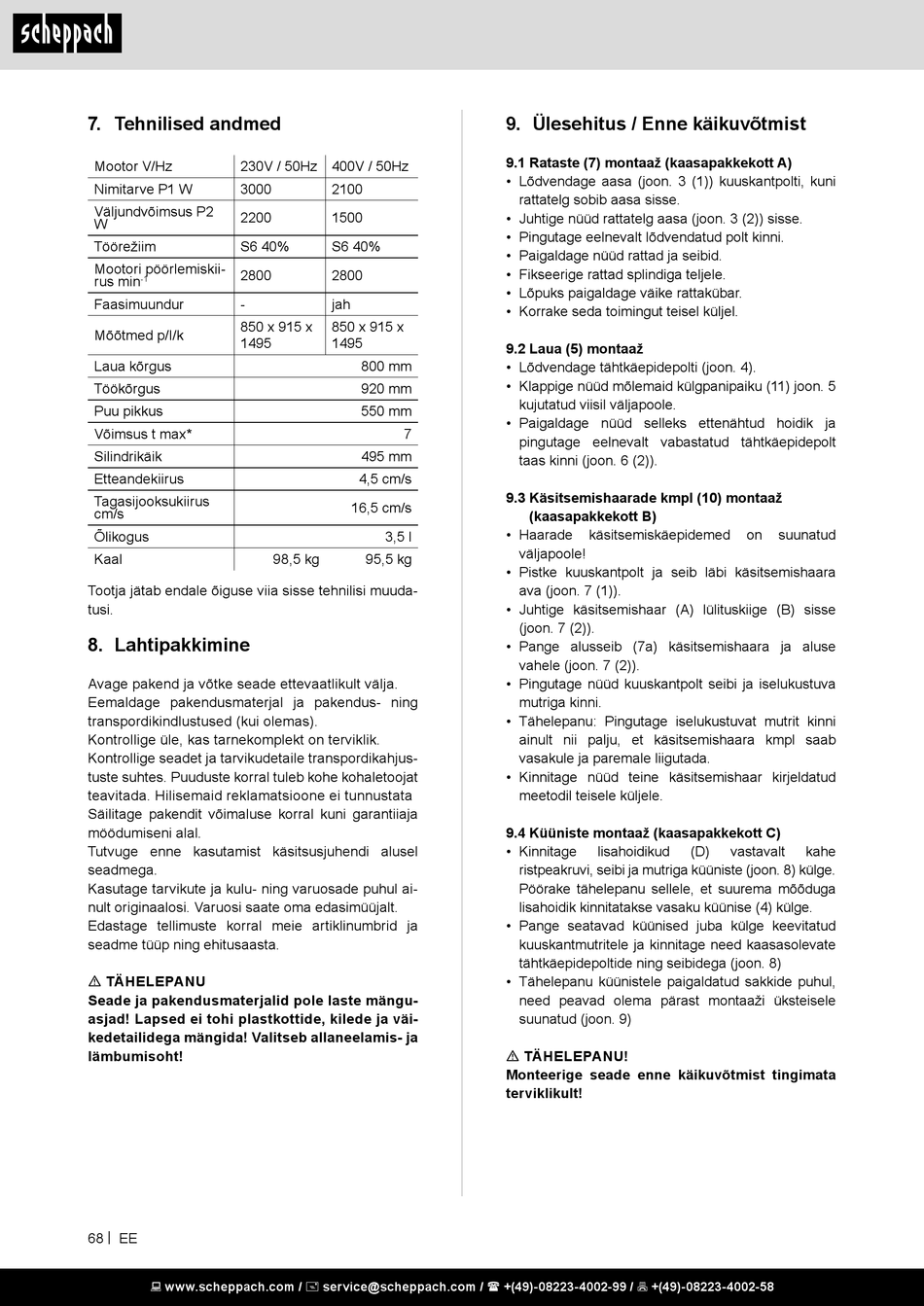

7. Tehnilised andmed

Mootor V/Hz 230V / 50Hz 400V / 50Hz
Nimitarve P1 W 3000
Väljundvõimsus P2
2200
W
Töörežiim S6 40%
Mootori pöörlemiskii-
2800
rus min
-1
Faasimuundur -
850 x 915 x
Mõõtmed p/l/k
1495
Laua kõrgus
Töökõrgus
Puu pikkus
Võimsus t max*
Silindrikäik
Etteandekiirus
Tagasijooksukiirus
cm/s
Õlikogus
Kaal
Tootja jätab endale õiguse viia sisse tehnilisi muuda-
tusi.

8. Lahtipakkimine

Avage pakend ja võtke seade ettevaatlikult välja.
Eemaldage pakendusmaterjal ja pakendus- ning
transpordikindlustused (kui olemas).
Kontrollige üle, kas tarnekomplekt on terviklik.
Kontrollige seadet ja tarvikudetaile transpordikahjus-
tuste suhtes. Puuduste korral tuleb kohe kohaletoojat
teavitada. Hilisemaid reklamatsioone ei tunnustata
Säilitage pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
Tutvuge enne kasutamist käsitsusjuhendi alusel
seadmega.
Kasutage tarvikute ja kulu- ning varuosade puhul ai-
nult originaalosi. Varuosi saate oma edasimüüjalt.
Edastage tellimuste korral meie artiklinumbrid ja
seadme tüüp ning ehitusaasta.
m TÄHELEPANU
Seade ja pakendusmaterjalid pole laste mängu-
asjad! Lapsed ei tohi plastkottide, kilede ja väi-
kedetailidega mängida! Valitseb allaneelamis- ja
lämbumisoht!
68 | EE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2100
1500
S6 40%
2800
jah
850 x 915 x
1495
800 mm
920 mm
550 mm
7
495 mm
4,5 cm/s
16,5 cm/s
3,5 l
98,5 kg 95,5 kg
9. Ülesehitus / Enne käikuvõtmist
9.1 Rataste (7) montaaž (kaasapakkekott A)
• Lõdvendage aasa (joon. 3 (1)) kuuskantpolti, kuni
rattatelg sobib aasa sisse.
• Juhtige nüüd rattatelg aasa (joon. 3 (2)) sisse.
• Pingutage eelnevalt lõdvendatud polt kinni.
• Paigaldage nüüd rattad ja seibid.
• Fikseerige rattad splindiga teljele.
• Lõpuks paigaldage väike rattakübar.
• Korrake seda toimingut teisel küljel.
9.2 Laua (5) montaaž
• Lõdvendage tähtkäepidepolti (joon. 4).
• Klappige nüüd mõlemaid külgpanipaiku (11) joon. 5
kujutatud viisil väljapoole.
• Paigaldage nüüd selleks ettenähtud hoidik ja
pingutage eelnevalt vabastatud tähtkäepidepolt
taas kinni (joon. 6 (2)).
9.3 Käsitsemishaarade kmpl (10) montaaž
(kaasapakkekott B)
• Haarade käsitsemiskäepidemed
väljapoole!
• Pistke kuuskantpolt ja seib läbi käsitsemishaara
ava (joon. 7 (1)).
• Juhtige käsitsemishaar (A) lülituskiige (B) sisse
(joon. 7 (2)).
• Pange alusseib (7a) käsitsemishaara ja aluse
vahele (joon. 7 (2)).
• Pingutage nüüd kuuskantpolt seibi ja iselukustuva
mutriga kinni.
• Tähelepanu: Pingutage iselukustuvat mutrit kinni
ainult nii palju, et käsitsemishaara kmpl saab
vasakule ja paremale liigutada.
• Kinnitage nüüd teine käsitsemishaar kirjeldatud
meetodil teisele küljele.
9.4 Küüniste montaaž (kaasapakkekott C)
• Kinnitage lisahoidikud
ristpeakruvi, seibi ja mutriga küüniste (joon. 8) külge.
Pöörake tähelepanu sellele, et suurema mõõduga
lisahoidik kinnitatakse vasaku küünise (4) külge.
• Pange seatavad küünised juba külge keevitatud
kuuskantmutritele ja kinnitage need kaasasolevate
tähtkäepidepoltide ning seibidega (joon. 8)
• Tähelepanu küünistele paigaldatud sakkide puhul,
need peavad olema pärast montaaži üksteisele
suunatud (joon. 9)
m TÄHELEPANU!
Monteerige seade enne käikuvõtmist tingimata
terviklikult!
on suunatud
(D) vastavalt kahe
