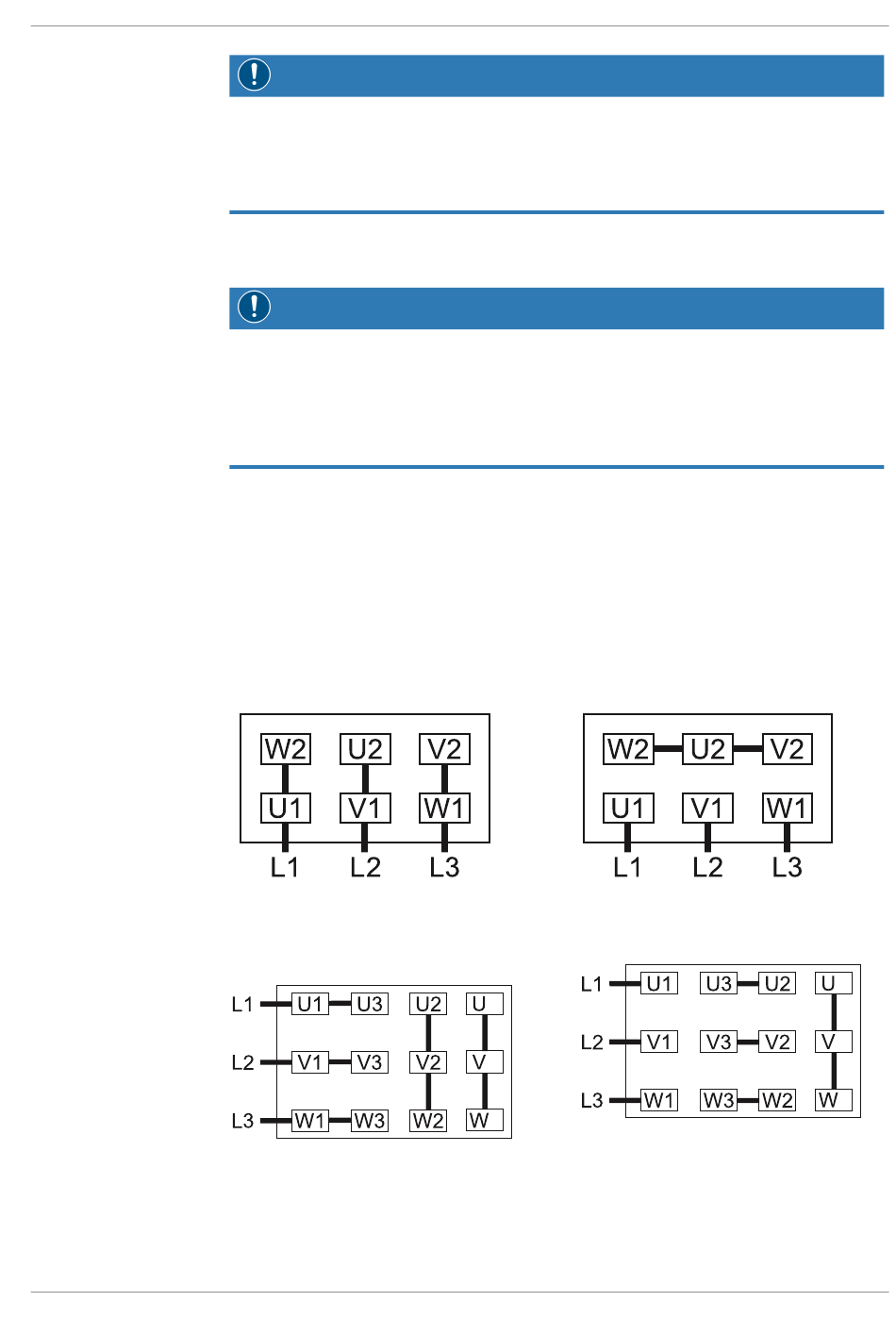

5.6.1 Schaltplan für Drehstrommotor
0870572240_RA0400-0630C_Ex_-0011_IM_de
ACHTUNG
Falscher Anschluss.
Gefahr der Beschädigung des Motors.
• Die folgenden Schaltpläne stellen typische Verkabelungen dar. Prüfen Sie, ob im Mo-
torklemmkasten Anweisungen für die Verkabelung/Schaltpläne vorhanden sind.
ACHTUNG
Falsche Drehrichtung.
Gefahr der Beschädigung der Maschine!
• Beim Betrieb in falscher Drehrichtung kann die Maschine schon nach kurzer Zeit
schwer beschädigt werden. Stellen Sie vor der Inbetriebnahme sicher, dass die Dreh-
richtung korrekt ist.
• Bestimmen Sie die beabsichtigte Drehrichtung anhand des aufgeklebten bzw. einge-
prägten Pfeils.
• Schalten Sie den Motor für einen Sekundenbruchteil ein.
• Bestimmen Sie durch Beobachten des Lüfterrads des Motors die Drehrichtung.
Gehen Sie folgendermaßen vor, wenn die Drehrichtung geändert werden muss:
• Vertauschen Sie zwei der Phasen des Motors.
Dreieck-Schaltung (Niederspannung):
Doppelstern-Schaltung, Multispan-
nungs-Motor mit 12 Pins (Niederspan-
nung):
Stern-Schaltung (Hochspannung):
Stern-Schaltung, Multispannungs-Motor
mit 12 Pins (Hochspannung):
4
4
4
Installation | 5
4
4
4
19 / 40
