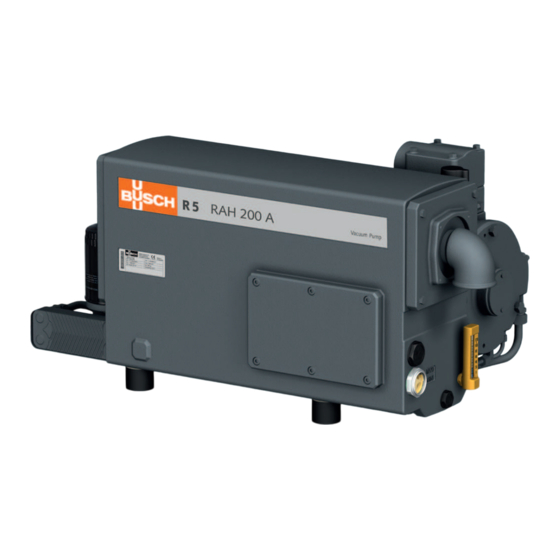

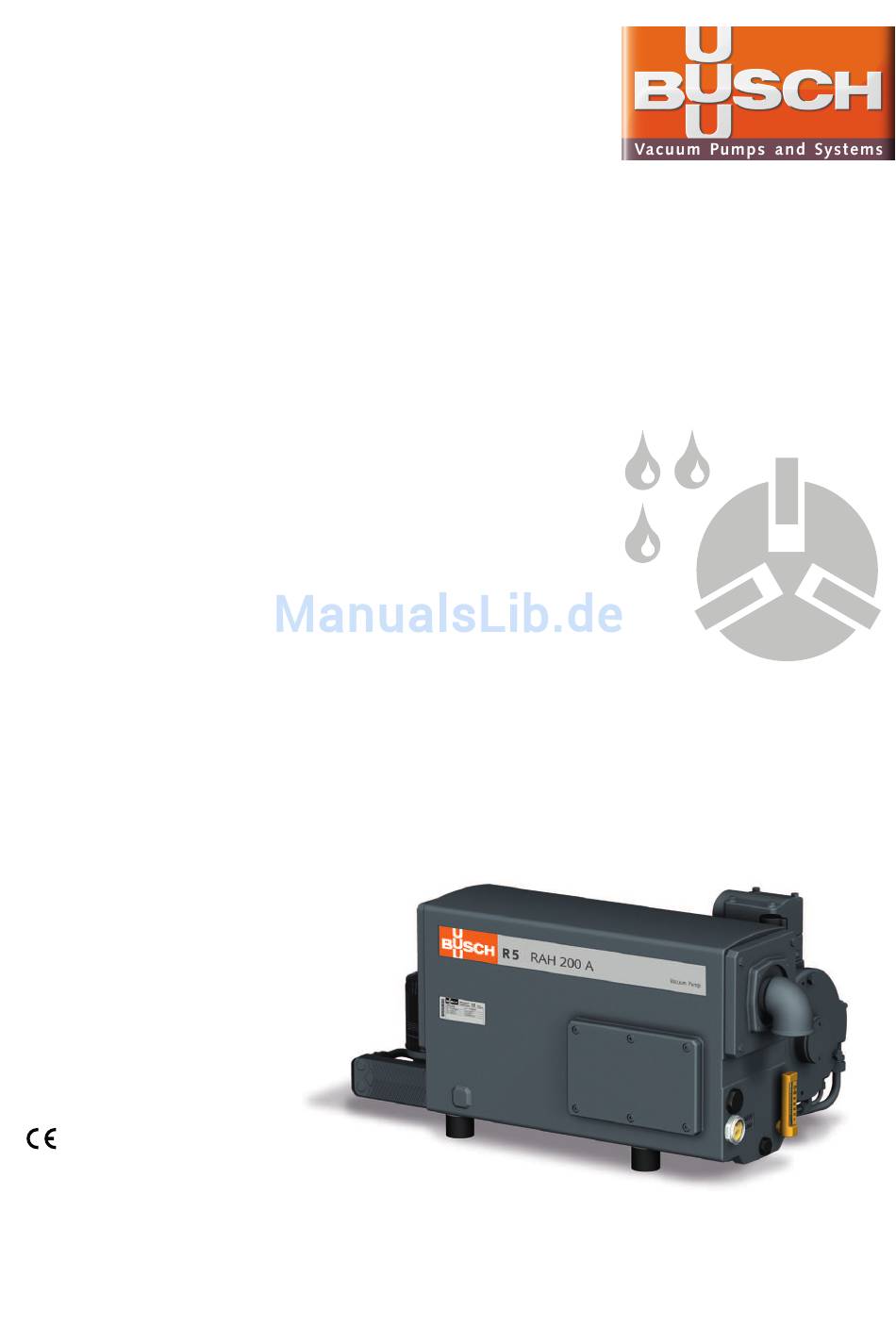

- Seite 1 Betriebsanleitung Drehschieber-Vakuumpumpen, ölgeschmiert RAH 200 A, RAH 300 A Ateliers Busch S.A. Zone industrielle, 2906 Chevenez Schweiz 0870564399/A0003_de / Übersetzung der Originalbetriebsanleitung / Änderungen vorbehalten 22.02.2018...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheit ........................3 2 Produktbeschreibung ....................4 2.1 Funktionsprinzip ....................5 2.2 Anwendungsbereich ..................... 5 2.3 Technische Standardeigenschaften ............... 5 2.3.1 Wasserkühlung ..................5 2.3.2 Thermometer.....................5 2.3.3 Gasballastventil..................5 2.4 Optionales Zubehör....................6 2.4.1 Einlassfilter....................6 2.4.2 Luftgekühlter Motor ..................6 2.4.3 Temperaturschalter ..................6 2.4.4 Widerstandsthermometer ................6 3 Transport ........................ -
Seite 3: Sicherheit
Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorg- fältig durch. Bei Fragen wenden Sie sich bitte an Ihre Kontaktperson von Busch. Nachdem Sie das Handbuch sorgfältig durchgelesen haben, bewahren Sie es auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können. -
Seite 4: Produktbeschreibung
2 | Produktbeschreibung Produktbeschreibung Version mit Wassergekühlter Version mit Luftgekühlter Motor (standard) Motor (optional) Sauganschluss Motorklemmkasten Abluftanschluss Drehrichtungspfeil Öleinfüllschraube Luftentölelement Ölschauglas Typenschild Ölablassschraube Ölfilter Ringschraube Thermometer Gasballastventil Ölabscheider Kühlwasserzulauf Kühlwasserablauf Öl/Wasser-Wärmetauscher HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird die Vakuumpumpe mit dem Ausdruck „Maschine“ be- zeichnet. -
Seite 5: Funktionsprinzip
Gasen konzipiert. Die Beförderung anderer Medien führt zu einer erhöhten thermischen und/oder me- chanischen Belastung der Maschine und darf nur nach Rücksprache mit Busch erfolgen. Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine kann kontinuierlich bei Enddruck betrieben werden, siehe Technische Da- ten [► 23]. -
Seite 6: Optionales Zubehör
3 | Transport 2.4 Optionales Zubehör 2.4.1 Einlassfilter Der Einlassfilter dient zum Schutz der Maschine vor Staub und anderen Feststoffen im Prozessgas. Der Einlassfilter ist mit einem Papier oder Polyesterfilter erhältlich. 2.4.2 Luftgekühlter Motor Anstatt des serienmäßig wassergekühlten Motors ist ein luftgekühlter Motor erhältlich. 2.4.3 Temperaturschalter Mit dem Temperaturschalter wird die Öltemperatur der Maschine überwacht. -
Seite 7: Lagerung
Lagerung | 4 Gewicht der Maschine: siehe technische Daten oder siehe Typenschild (NP) WARNUNG Anheben der Maschine an der Ringschraube des Motors. Gefahr schwerer Verletzungen! • Heben Sie die Maschine nicht an der Ringschraube des Motors an. Heben Sie die Ma- schine nur so an, wie vorstehend gezeigt. -
Seite 8: Installation
Kühlluft ungehindert strömen kann. Wenn die Maschine höher als 1000 Meter über NN installiert wird: • Wenden Sie sich an eine Kontaktperson von Busch. Der Motor muss in der Leis- tung beschränkt oder die Umgebungstemperatur begrenzt werden. -
Seite 9: Sauganschluss
Anschlussgröße: – G2 Bei spezifischen Bestellungen können die Anschlussmaße abweichen. Wenn die Maschine als Teil eines Vakuumsystems eingesetzt wird: • Busch empfiehlt den Einbau eines Absperrventils, damit kein Öl in das Vakuumsys- temsystem zurückfließen kann. 5.2.2 Abluftanschluss VORSICHT Das abgeführte Gas enthält geringe Mengen Öl. -
Seite 10: Kühlwasseranschluss
5 | Installation 5.2.3 Kühlwasseranschluss Version mit Wassergekühlter Motor Version mit Luftgekühlter Motor (standard) (optional) Kühlwasserzulauf Kühlwasserablauf Öl/Wasser-Wärmetauscher Anschlussgröße: – 19 mm Schlauch (CWI / CWO) • In Bezug auf das Kühlwasser müssen folgende Voraussetzungen erfüllt werden: Zulaufkapazität l/min. Wasserdruck 2 ... 6 Zulauftemperatur °C +5 ... -
Seite 11: Auffüllen Mit Öl
Verwendung von ungeeignetem Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust. • Nur von Busch freigegebene und empfohlene Öle verwenden. Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [► 23] und Öl [► 23]. 1x O-Ring, Teilenr.: 0486 000 513 Ölstand prüfen... -
Seite 12: Schaltplan Für Dreiphasigen Motor
5 | Installation • Schließen Sie den Schutzleiter an. • Schließen Sie den Motor an die Stromversorgung an. ACHTUNG Falscher Anschluss. Gefahr der Beschädigung des Motors. • Die folgenden Schaltpläne stellen typische Verkabelungen dar. Prüfen Sie, ob im Mo- torklemmkasten Anweisungen für die Verkabelung/Schaltpläne vorhanden sind. 5.4.1 Schaltplan für dreiphasigen Motor Dreieck-Schaltung (Niederspannung): Stern-Schaltung (Hochspannung):... -
Seite 13: Elektrischer Anschluss Von Überwachungsorganen
• Tauschen Sie zwei beliebige Motorphasen gegeneinander aus. 5.5 Elektrischer Anschluss von Überwachungsorganen HINWEIS Um möglichen Fehlalarmen vorzubeugen, empfiehlt Busch, im Steuersystem eine Verzö- gerung von mindestens 10 Sekunden zu konfigurieren. 5.5.1 Schaltplan für Temperaturschalter (optional) Teilenr.: 0651 563 747 Anschluss: M12x1, 4-pin Elektrische Daten: U = ≤... -
Seite 14: Inbetriebnahme
Wartungsarbeiten und zur Störungsbehebung. 6.1 Förderung kondensierbarer Dämpfe Eine bestimmte Menge Wasserdampf innerhalb des Gasflusses wird toleriert. Wenden Sie sich an Busch, um Informationen zur Förderung anderer Dämpfe zu erhalten. Beachten Sie bei der Förderung kondensierbarer Dämpfe folgendes: 14 / 28... -
Seite 15: Wartung
Wartung | 7 START • Öffnen Sie das Öffnen Sie das Lassen Sie die Einlassventil 30 Minuten 30 Minuten Schließen Sie das Gasballastventil* Maschine • Führen Sie den Prozess Gasballastventil* warmlaufen (GB) • Schließen Sie das Ventil * kann bei einigen Produkten eine optionale Ausrüstung sein ENDE Wartung WARNUNG... -
Seite 16: Öl- Und Ölfilterwechsel
• Füllen Sie bei Bedarf Öl nach, siehe Ölbefüllung [► 11]. 7.3 Öl- und Ölfilterwechsel ACHTUNG Verwendung von ungeeignetem Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust. • Nur von Busch freigegebene und empfohlene Öle verwenden. 1x O-Ring, Teilenr.: 0486 000 505 Ablaufwanne 16 / 28 0870564399_RAH200-300A_A0003_IM_de... - Seite 17 Wartung | 7 Original-Ersatzteile von Busch 1x Ölfilter (OF), Teilenr.: 0531 000 001 Ölfilterschlüssel Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [► 23] und Öl [► 23]. 1x O-Ring, Teilenr.: 0486 000 513 Ölstand prüfen 0870564399_RAH200-300A_A0003_IM_de 17 / 28...
-
Seite 18: Wechsel Der Luftentölelemente
7 | Wartung 7.4 Wechsel der Luftentölelemente 10 mm-Schlüssel 3x Luftentölelement (EF) Original-Ersatzteile von Busch 3x Luftentölelement (EF), Teilenr.: 0532 140 159 1x Flachdichtung Teilenr.: 0481 502 721 10 mm-Schlüssel Max. zulässiges Drehmoment: 8 Nm 18 / 28 0870564399_RAH200-300A_A0003_IM_de... -
Seite 19: Instandsetzung
Fremdstoffen kontaminiert war: • Dekontaminieren Sie die Maschine bestmöglich und geben Sie den Kontaminie- rungsstatus anhand einer „Kontaminationserklärung“ an. Busch akzeptiert ausschließlich Maschinen, denen eine vollständig ausgefüllte und rechtskräftig unterzeichnete „Kontaminationserklärung“ beigefügt ist. Das Formular kann unter www.buschvacuum.com heruntergeladen werden. -
Seite 20: Ersatzteile
Alle erforderlichen Teile für die Wartung 0992 516 595 (RAH 200 / 300 A) sind enthalten. Wenn weitere Ersatzteile erforderlich sind, gehen Sie folgendermaßen vor: • Fordern Sie bei Ihrer Kontaktperson von Busch die detaillierte Ersatzteilliste an. 20 / 28 0870564399_RAH200-300A_A0003_IM_de... -
Seite 21: Störungsbehebung
• Reinigen Sie das Einlass- aufgebaut werden. weise verstopft. sieb (IS). Der Luftfiltereinsatz (optio- • Tauschen Sie den Luftfil- nal) ist teilweise verstopft. tereinsatz aus. Interne Bauteile sind ver- • Lassen Sie die Maschine schlissen oder beschädigt. vom Busch reparieren. 0870564399_RAH200-300A_A0003_IM_de 21 / 28... - Seite 22 • Reinigen Sie den Filter des Gasballastventils (GB). • Ändern Sie den Betriebs- modus (siehe Förderung kondensierbarer Dämpfe [► 14]). Zur Behebung von Problemen, die nicht im Störungsbehebungsabschnitt aufgeführt sind, wenden Sie sich an Ihre Kontaktperson von Busch. 22 / 28 0870564399_RAH200-300A_A0003_IM_de...
-
Seite 23: Technische Daten
Technische Daten | 12 12 Technische Daten RAH 200 A RAH 300 A Nennsaugvermögen m³/h (50Hz) Enddruck hPa (mbar) abs. Siehe Typenschild (NP) Motor-Nennleistung (50Hz) Motor-Nenndrehzahl 1500 (50Hz) Schalldruckpegel (EN ISO 2151) dB(A) (50Hz) Max. Wasserdampfverträglichkeit (mit hPa (mbar) Gasballastventil) Wasserdampfkapazität (mit Gasbal-... -
Seite 24: Eu-Konformitätserklärung
14 EU-Konformitätserklärung Die vorliegende EU-Konformitätserklärung und die auf dem Typenschild angebrachte CE-Kennzeichnung gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unternehmen) die übergeordnete Maschine bzw. - Seite 25 Notizen...
