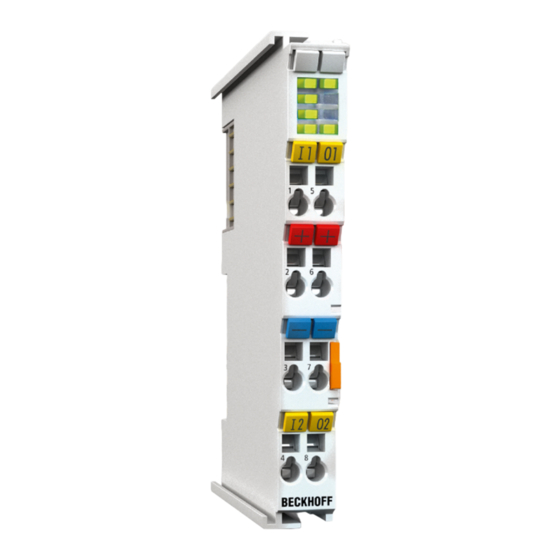

Einkanalige präzise widerstandsbrücke
Vorschau ausblenden Andere Handbücher für EL3356-00 0 Serie:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Dokumentation | DE
EL3356-00x0
Einkanalige präzise Widerstandsbrücke
04.05.2023 | Version: 4.7

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Beckhoff EL3356-00 0 Serie

Inhaltszusammenfassung für Beckhoff EL3356-00 0 Serie

  • Seite 1 Dokumentation | DE EL3356-00x0 Einkanalige präzise Widerstandsbrücke 04.05.2023 | Version: 4.7...

  • Seite 3: Inhaltsverzeichnis

    1.6.1 Allgemeine Hinweise zur Kennzeichnung ................  14 1.6.2 Versionsidentifikation von EL-Klemmen................ 15 1.6.3 Beckhoff Identification Code (BIC) ...................  16 1.6.4 Elektronischer Zugriff auf den BIC (eBIC)................  18 2 Produktbeschreibung .......................... 20 EL3356-00x0 - Einführung ...................... 20 EL3356-00x0 - Technische Daten.................... 22 Start.............................. 24...
  • Seite 4 Inhaltsverzeichnis 4.11 EL3356 - LEDs .......................... 60 4.12 EL3356 - Anschlussbelegung ...................... 61 5 Inbetriebnahme ............................ 63 TwinCAT Quickstart ........................ 63 5.1.1 TwinCAT 2 ........................ 66 5.1.2 TwinCAT 3 ........................ 76 TwinCAT Entwicklungsumgebung .................... 89 5.2.1 Installation der TwinCAT Realtime-Treiber .............. 89 5.2.2 Hinweise zur ESI-Gerätebeschreibung ................
  • Seite 5 Inhaltsverzeichnis 5.11.1 TwinSAFE SC - Funktionsprinzip...................  168 5.11.2 TwinSAFE SC - Konfiguration.................. 168 5.12 EL3356-0090 - TwinSAFE SC Prozessdaten ................ 173 5.13 EL3356, EL3356-00x0 - Objektbeschreibung und Parametrierung .......... 174 5.13.1 Restore-Object .......................  174 5.13.2 Konfigurationsdaten .......................  174 5.13.3 Kommando-Objekt ...................... 176 5.13.4 Eingangsdaten .......................
  • Seite 6 Inhaltsverzeichnis Version: 4.7 EL3356-00x0...

  • Seite 7: Vorwort

    Vorwort Vorwort Präzise Widerstandsbrücke - Produktübersicht Diese Dokumentation beschreibt folgende EtherCAT Klemmen: 1-Kanal präzise Wägezellenauswertung (Widerstandsbrücke), 16 bit EL3356 [} 20] 1-Kanal präzise Wägezellenauswertung (Widerstandsbrücke), 24 bit EL3356-0010 [} 20] 1-Kanal präzise Wägezellenauswertung (Widerstandsbrücke), 24 bit, EL3356-0020 [} 20] mit Werkskalibrierzertifikat 1-Kanal präzise Wägezellenauswertung (Widerstandsbrücke), 24 bit EL3356-0030 [} 20] mit DAkkS-Zertifikat 1-Kanal präzise Wägezellenauswertung (Widerstandsbrücke), 24 bit,...

  • Seite 8: Hinweise Zur Dokumentation

    , XFC , XTS und XPlanar sind eingetragene und lizenzierte Marken der Beckhoff Automation GmbH. Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Bezeichnungen führen. Patente Die EtherCAT-Technologie ist patentrechtlich geschützt, insbesondere durch folgende Anmeldungen und...

  • Seite 9: Wegweiser Durch Die Dokumentation

    Weitere Bestandteile der Dokumentation Diese Dokumentation beschreibt gerätespezifische Inhalte. Sie ist Bestandteil des modular aufgebauten Dokumentationskonzepts für Beckhoff I/O-Komponenten. Für den Einsatz und sicheren Betrieb des in dieser Dokumentation beschriebenen Gerätes / der in dieser Dokumentation beschriebenen Geräte werden zusätzliche, produktübergreifende Beschreibungen benötigt, die der folgenden Tabelle zu entnehmen sind.

  • Seite 10: Sicherheitshinweise

    Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist.

  • Seite 11: Ausgabestände Der Dokumentation

    Vorwort Ausgabestände der Dokumentation Version Kommentar • Kapitel „Wegweiser durch die Dokumentation“ hinzugefügt • Kapitel entfernt: ◦ „Hinweise zu analogen Spezifikationen“ ◦ „Ähnliche Produkte“ ◦ „Grundlagen der DMS-Technologie“ • Update Struktur • Update Kapitel „Technische Daten“ • Update Struktur • Update Struktur •...
  • Seite 12 Vorwort Version Kommentar • Kapitel „TwinCAT Quickstart“ eingefügt • Update Revisionsstand • Korrektur Downloadlink zum Beispielprogramm • Ergänzung im Kapitel „Hinweise zu analogen Spezifikationen“ Version: 4.7 EL3356-00x0...
  • Seite 13 Vorwort Version Kommentar • Erste Veröffentlichung im PDF – Format • Update Struktur • Korrekturen Kapiteln „Spannungsmessung“ und „Sync Manager • Update Kapitel „Technische Daten“ • Update Kapitel „Objektbeschreibung“ • Update Struktur • Update Revisionsstand • Update Kapitel „Technische Daten“ • Kapitel „Montagehinweise bei erhöhter mechanischer Belastbarkeit“ ergänzt •...

  • Seite 14: Versionsidentifikation Von Ethercat-Geräten

    Dokumentation angegeben. Jeder Revision zugehörig und gleichbedeutend ist üblicherweise eine Beschreibung (ESI, EtherCAT Slave Information) in Form einer XML-Datei, die zum Download auf der Beckhoff Webseite bereitsteht. Die Revision wird seit 2014/01 außen auf den IP20-Klemmen aufgebracht, siehe Abb. „EL5021 EL- Klemme, Standard IP20-IO-Gerät mit Chargennummer und Revisionskennzeichnung (seit 2014/01)“.

  • Seite 15: Versionsidentifikation Von El-Klemmen

    1.6.2 Versionsidentifikation von EL-Klemmen Als Seriennummer/Date Code bezeichnet Beckhoff im IO-Bereich im Allgemeinen die 8-stellige Nummer, die auf dem Gerät aufgedruckt oder auf einem Aufkleber angebracht ist. Diese Seriennummer gibt den Bauzustand im Auslieferungszustand an und kennzeichnet somit eine ganze Produktions-Charge, unterscheidet aber nicht die Module einer Charge.

  • Seite 16: Beckhoff Identification Code (Bic)

    Vorwort 1.6.3 Beckhoff Identification Code (BIC) Der Beckhoff Identification Code (BIC) wird vermehrt auf Beckhoff-Produkten zur eindeutigen Identitätsbestimmung des Produkts aufgebracht. Der BIC ist als Data Matrix Code (DMC, Code-Schema ECC200) dargestellt, der Inhalt orientiert sich am ANSI-Standard MH10.8.2-2016. Abb. 2: BIC als Data Matrix Code (DMC, Code-Schema ECC200) Die Einführung des BIC erfolgt schrittweise über alle Produktgruppen hinweg.
  • Seite 17 Entsprechend als DMC: Abb. 3: Beispiel-DMC 1P072222SBTNk4p562d71KEL1809 Q1 51S678294 Ein wichtiger Bestandteil des BICs ist die Beckhoff Traceability Number (BTN, Pos.-Nr. 2). Die BTN ist eine eindeutige, aus acht Zeichen bestehende Seriennummer, die langfristig alle anderen Seriennummern- Systeme bei Beckhoff ersetzen wird (z. B. Chargenbezeichungen auf IO-Komponenten, bisheriger Seriennummernkreis für Safety-Produkte, etc.).

  • Seite 18: Elektronischer Zugriff Auf Den Bic (Ebic)

    ESI/XML-Konfigurationsdatei für den EtherCAT‑Master bekannt. Zu den Zusammenhängen siehe die entsprechenden Kapitel im EtherCAT‑Systemhandbuch (Link). In das ESI‑EEPROM wird auch die eBIC gespeichert. Die Einführung des eBIC in die Beckhoff IO Produktion (Klemmen, Box‑Module) erfolgt ab 2020; mit einer weitgehenden Umsetzung ist in 2021 zu rechnen.
  • Seite 19 Vorwort ◦ Das Gerät muss zum Zugriff in PREOP/SAFEOP/OP sein: ◦ Das Objekt 0x10E2 wird in Bestandsprodukten vorrangig im Zuge einer notwendigen Firmware‑Überarbeitung eingeführt. ◦ Ab TwinCAT 3.1. build 4024.24 stehen in der Tc2_EtherCAT Library ab v3.3.19.0 die Funktionen FB_EcCoEReadBIC und FB_EcCoEReadBTN zum Einlesen in die PLC und weitere eBIC- Hilfsfunktionen zur Verfügung.

  • Seite 20: Produktbeschreibung

    Produktbeschreibung Produktbeschreibung EL3356-00x0 - Einführung Abb. 4: EL3356 EL3356-00x0 - Einkanalige präzise Widerstandsbrückenauswertung Die analoge Eingangsklemme EL3356-00x0 ermöglicht den direkten Anschluss einer Widerstandsbrücke (Dehnmessstreifen DMS) oder Wägezelle in 4- oder 6-Leiter.Anschlusstechnik. Das Verhältnis der Brückenspannung U zur Versorgungsspannung U wird in der Eingangsschaltung mit hoher Präzision ermittelt und anhand der Einstellungen in der Klemme der endgültige Lastwert als Prozesswert berechnet.
  • Seite 21 Produktbeschreibung Abb. 5: EL3356-0090 EL3356-0090 - Einkanalige präzise Widerstandsbrückenauswertung, TwinSAFE Single Channel Die EL3356-0090 unterstützt neben dem vollen Funktionsumfang der EL3356-0010 zusätzlich die TwinSAFE SC Technologie (TwinSAFE Single Channel). Dadurch ist es möglich, in beliebigen Netzwerken bzw. Feldbussen Standardsignale für sicherheitstechnische Aufgaben nutzbar zu machen. Quick-Links Sehen Sie dazu auch 2 Quick Start [} 136]...

  • Seite 22: El3356-00X0 - Technische Daten

    Voreinstellung 50 Hz, konfigurierbar: 50/60 Hz FIR Notchfilter, IIR Tiefpass, 4-fach Averager Innenwiderstand > 200 kΩ (U ), > 1 MΩ (U Besondere Eigenschaften Autokalibrierung Autokalibrierung, TwinSAFE SC Kalibrierzertifikat Beckhoff ISO17025 oder Werkskalibrierzertif DAkkS Zertifikat ikat Spannungsversorgung für über den E-Bus Elektronik Stromaufnahme aus dem E-Bus typ. 210 mA typ.
  • Seite 23 Produktbeschreibung Technische Daten EL3356 EL3356-0010 EL3356-0020 EL3356-0030 EL3356-0090 Kennzeichnungen / CE, EAC, UKCA CE, EAC, UKCA CE, EAC, UKCA CE, EAC, UKCA CE, EAC, UKCA Zulassungen* cULus [} 47], cULus [} 47], cULus [} 47], cULus [} 47], cULus [} 47], ATEX [} 38], IECEx ATEX [} 38], IECEx ATEX [} 38] ATEX [} 38] ATEX [} 38], IECEx...

  • Seite 24: Start

    Produktbeschreibung Start Zur Inbetriebsetzung: • montieren Sie den EL3356 wie im Kapitel Montage und Verdrahtung [} 37] beschrieben • konfigurieren Sie den EL3356 in TwinCAT wie im Kapitel Inbetriebnahme [} 136] beschrieben. Zur schnellen Inbetriebnahme lesen Sie das Kapitel Inbetriebnahme -> Schnellstart [} 136]. Version: 4.7 EL3356-00x0...

  • Seite 25: Hinweise Zur Dms-Technologie

    I/O-Analog-Handbuch Hinweise zu I/O-Komponenten mit analogen Ein- und Ausgängen, die Ihnen im Beckhoff Information-System und auf der Beckhoff-Homepage www.beckhoff.com auf den jeweiligen Produktseiten zum Download zur Verfügung steht. Sie erläutert Grundlagen der Sensortechnik und enthält Hinweise zu analogen Messwerten. EL3356-00x0...

  • Seite 26: Grundlagen Der Kommunikation

    - Kabelsätze ZK1090-9191-xxxx bzw. - feldkonfektionierbare RJ45 Stecker ZS1090-0005 - feldkonfektionierbare Ethernet Leitung ZB9010, ZB9020 Geeignete Kabel zur Verbindung von EtherCAT-Geräten finden Sie auf der Beckhoff Website! E-Bus-Versorgung Ein Buskoppler kann die an ihm angefügten EL-Klemmen mit der E-Bus-Systemspannung von 5 V versorgen, in der Regel ist ein Koppler dabei bis zu 2 A belastbar (siehe Dokumentation des jeweiligen...

  • Seite 27: Allgemeine Hinweise Zur Watchdog-Einstellung

    Grundlagen der Kommunikation Abb. 7: System Manager Stromberechnung HINWEIS Fehlfunktion möglich! Die E-Bus-Versorgung aller EtherCAT-Klemmen eines Klemmenblocks muss aus demselben Massepotential erfolgen! Allgemeine Hinweise zur Watchdog-Einstellung Die ELxxxx Klemmen sind mit einer Sicherungseinrichtung (Watchdog) ausgestattet, die z. B. bei unterbrochenem Prozessdatenverkehr nach einer voreinstellbaren Zeit die Ausgänge (so vorhanden) in einen ggf.
  • Seite 28 Grundlagen der Kommunikation Abb. 8: Karteireiter EtherCAT -> Erweiterte Einstellungen -> Verhalten --> Watchdog Anmerkungen: • der Multiplier Register 400h (hexadezimal, also x0400) ist für beide Watchdogs gültig. • jeder Watchdog hat seine eigene Timer-Einstellung 410h bzw. 420h, die zusammen mit dem Multiplier eine resultierende Zeit ergibt.

  • Seite 29: Ethercat State Machine

    Grundlagen der Kommunikation Reg. 400/420 parametriert, aber vom µC ausgeführt und kann deutlich darunter liegen. Außerdem kann die Ausführung dann einer gewissen Zeitunsicherheit unterliegen. Da der TwinCAT-Dialog ggf. Eingaben bis 65535 zulässt, wird ein Test der gewünschten Watchdog-Zeit empfohlen. PDI-Watchdog (Process Data Watchdog) Findet länger als die eingestellte und aktivierte PDI-Watchdog-Zeit keine PDI-Kommunikation mit dem EtherCAT Slave Controller (ESC) statt, löst dieser Watchdog aus.

  • Seite 30: Ausgänge Im Safeop

    Grundlagen der Kommunikation Abb. 9: Zustände der EtherCAT State Machine Init Nach dem Einschalten befindet sich der EtherCAT-Slave im Zustand Init. Dort ist weder Mailbox- noch Prozessdatenkommunikation möglich. Der EtherCAT-Master initialisiert die Sync-Manager-Kanäle 0 und 1 für die Mailbox-Kommunikation. Pre-Operational (Pre-Op) Beim Übergang von Init nach Pre-Op prüft der EtherCAT-Slave, ob die Mailbox korrekt initialisiert wurde.

  • Seite 31: Coe-Interface

    Grundlagen der Kommunikation Im Zustand Op kopiert der Slave die Ausgangsdaten des Masters auf seine Ausgänge. Es ist Prozessdaten- und Mailbox-Kommunikation möglich. Boot Im Zustand Boot kann ein Update der Slave-Firmware vorgenommen werden. Der Zustand Boot ist nur über den Zustand Init zu erreichen. Im Zustand Boot ist Mailbox-Kommunikation über das Protokoll File-Access over EtherCAT (FoE) möglich, aber keine andere Mailbox-Kommunikation und keine Prozessdaten-Kommunikation.

  • Seite 32: Veränderungen Im Coe-Verzeichnis (Can Over Ethercat), Programmzugriff

    „CoE-Interface“ der EtherCAT-System-Dokumentation: • StartUp-Liste führen für den Austauschfall, • Unterscheidung zwischen Online/Offline Dictionary, • Vorhandensein aktueller XML-Beschreibung (Download von der Beckhoff Website), • "CoE-Reload" zum Zurücksetzen der Veränderungen • Programmzugriff im Betrieb über die PLC (s. TwinCAT3 | PLC-Bibliothek: Tc2_EtherCAT und Beispielprogramm R/W CoE) Datenerhaltung und Funktion „NoCoeStorage“...

  • Seite 33: Datenerhaltung

    Veränderungen im lokalen CoE-Verzeichnis der Klemme gehen im Austauschfall mit der alten Klemme verloren. Wird im Austauschfall eine neue Klemme mit Werkseinstellungen ab Lager Beckhoff eingesetzt, bringt diese die Standardeinstellungen mit. Es ist deshalb empfehlenswert, alle Veränderungen im CoE-Verzeichnis eines EtherCAT Slave in der Startup List des Slaves zu verankern, die bei jedem Start des EtherCAT Feldbus abgearbeitet wird.
  • Seite 34 Grundlagen der Kommunikation In der StartUp-Liste können bereits Werte enthalten sein, die vom System Manager nach den Angaben der ESI dort angelegt werden. Zusätzliche anwendungsspezifische Einträge können angelegt werden. Online/Offline Verzeichnis Während der Arbeit mit dem TwinCAT System Manager ist zu unterscheiden ob das EtherCAT-Gerät gerade „verfügbar“, also angeschaltet und über EtherCAT verbunden und damit online ist oder ob ohne angeschlossene Slaves eine Konfiguration offline erstellt wird.
  • Seite 35 • Kanal 0: Parameterbereich 0x8000:00 ... 0x800F:255 • Kanal 1: Parameterbereich 0x8010:00 ... 0x801F:255 • Kanal 2: Parameterbereich 0x8020:00 ... 0x802F:255 • ... Allgemein wird dies geschrieben als 0x80n0. Ausführliche Hinweise zum CoE-Interface finden Sie in der EtherCAT-Systemdokumentation auf der Beckhoff Website. EL3356-00x0 Version: 4.7...

  • Seite 36: Distributed Clock

    Grundlagen der Kommunikation Distributed Clock Die Distributed Clock stellt eine lokale Uhr im EtherCAT Slave Controller (ESC) dar mit den Eigenschaften: • Einheit 1 ns • Nullpunkt 1.1.2000 00:00 • Umfang 64 Bit (ausreichend für die nächsten 584 Jahre); manche EtherCAT-Slaves unterstützen jedoch nur einen Umfang von 32 Bit, d. h.

  • Seite 37: Montage Und Verdrahtung

    • Beim Umgang mit den Komponenten ist auf gute Erdung der Umgebung zu achten (Arbeitsplatz, Verpackung und Personen) • Jede Busstation muss auf der rechten Seite mit der Endkappe EL9011 oder EL9012 abgeschlossen werden, um Schutzart und ESD-Schutz sicher zu stellen. Abb. 14: Federkontakte der Beckhoff I/O-Komponenten EL3356-00x0 Version: 4.7...

  • Seite 38: Explosionsschutz

    Rohrleitungen höher als 70°C oder an den Aderverzweigungsstellen höher als 80°C ist, so müssen Kabel ausgewählt werden, deren Temperaturdaten den tatsächlich gemessenen Temperaturwerten entsprechen! • Beachten für Beckhoff-Feldbuskomponenten mit Standardtemperaturbereich beim Einsatz in explosionsgefährdeten Bereichen den zulässigen Umgebungstemperaturbereich von 0 bis 55°C! • Es müssen Maßnahmen zum Schutz gegen Überschreitung der Nennbetriebsspannung durch kurzzeitige Störspannungen um mehr als 40% getroffen werden!
  • Seite 39 Montage und Verdrahtung II 3G KEMA 10ATEX0075 X Ex nA nC IIC T4 Gc Ta: 0 … +55°C II 3D KEMA 10ATEX0075 X Ex tc IIIC T135°C Dc Ta: 0 ... +55°C (nur für Feldbuskomponenten mit Zertifikatsnummer KEMA 10ATEX0075 X Issue 9) EL3356-00x0 Version: 4.7...

  • Seite 40: Atex - Besondere Bedingungen (Erweiterter Temperaturbereich)

    Kabel ausgewählt werden, deren Temperaturdaten den tatsächlich gemessenen Temperaturwerten entsprechen! • Beachten Sie für Beckhoff-Feldbuskomponenten mit erweitertem Temperaturbereich (ET) beim Einsatz in explosionsgefährdeten Bereichen den zulässigen Umgebungstemperaturbereich von -25 bis 60°C! • Es müssen Maßnahmen zum Schutz gegen Überschreitung der Nennbetriebsspannung durch kurzzeitige Störspannungen um mehr als 40% getroffen werden!

  • Seite 41: Iecex - Besondere Bedingungen

    Rohrleitungen höher als 70°C oder an den Aderverzweigungsstellen höher als 80°C ist, so müssen Kabel ausgewählt werden, deren Temperaturdaten den tatsächlich gemessenen Temperaturwerten entsprechen! • Beachten Sie für Beckhoff-Feldbuskomponenten beim Einsatz in explosionsgefährdeten Bereichen den zulässigen Umgebungstemperaturbereich! • Die einzelnen Klemmen dürfen nur aus dem Busklemmensystem gezogen oder entfernt werden, wenn die Versorgungsspannung abgeschaltet wurde bzw.

  • Seite 42: Weiterführende Dokumentation Zu Atex Und Iecex

    ATEX und IECEx Beachten Sie auch die weiterführende Dokumentation Explosionsschutz für Klemmensysteme Hinweise zum Einsatz der Beckhoff Klemmensysteme in explosionsgefährdeten Bereichen gemäß ATEX und IECEx, die Ihnen auf der Beckhoff-Homepage www.beckhoff.de im Download-Bereich Ihres Produktes zum Download zur Verfügung steht! Version: 4.7...

  • Seite 43: Cfmus - Besondere Bedingungen

    • CSA C22.2 No. 60079-0:2019 • CAN/CSA C22.2 No. 60079-7:2016 • CAN/CSA C22.2 No.61010-1:2012 Kennzeichnung Die gemäß cFMus für den explosionsgefährdeten Bereich zertifizierten Beckhoff-Feldbuskomponenten tragen die folgende Kennzeichnung: FM20US0111X (US): Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc...

  • Seite 44: Weiterführende Dokumentation Zu Cfmus

    Weiterführende Dokumentation zu cFMus HINWEIS Weiterführende Dokumentation zum Explosionsschutz gemäß cFMus Beachten Sie auch die weiterführende Dokumentation Control Drawing I/O, CX, CPX Anschlussbilder und Ex-Kennzeichnungen, die Ihnen auf der Beckhoff-Homepage www.beckhoff.de im Download-Bereich Ihres Produktes zum Download zur Verfügung steht! Version: 4.7 EL3356-00x0...

  • Seite 45: Hinweis Zu Beckhoff Kalibrierzertifikaten

    • ISO17025 Kalibrierzertifikate Solche IP20 Klemmen sind in der Regel an der Produktendung -0030 erkennbar. Das Zertifikat wird von einem Dienstleister im Auftrag für Beckhoff als Teil der Beckhoff Produktion ausgestellt und von Beckhoff als PDF ausgeliefert. Die Klemmen können über Beckhoff bezogen und über den Beckhoff Service rekalibriert werden.
  • Seite 46 • EL/ELM-Klemmen bis Baujahr 2020: die ID-Nummer die seitlich aufgelasert ist. Abb. 15: ID-Nummer • Ab Baujahr 2021 ersetzt die BTN-Nummer (Beckhoff Traceability Nummer) nach und nach die ID- Nummer, auch diese ist seitlich aufgelasert. Beckhoff produziert eine große Auswahl an analogen Ein/Ausgangsgeräten als IP20 Klemme oder IP67 Box.

  • Seite 47: Ul-Hinweise

    The modules are intended for use with Beckhoff’s UL Listed EtherCAT System only. VORSICHT Examination For cULus examination, the Beckhoff I/O System has only been investigated for risk of fire and electrical shock (in accordance with UL508 and CSA C22.2 No. 142). VORSICHT For devices with Ethernet connectors Not for connection to telecommunication circuits.

  • Seite 48: Tragschienenmontage

    Montage und Verdrahtung Tragschienenmontage WARNUNG Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich! Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Montage, Demontage oder Verdrahtung der Busklemmen beginnen! Das Busklemmen-System ist für die Montage in einem Schaltschrank oder Klemmkasten vorgesehen. Montage Abb. 16: Montage auf Tragschiene Die Buskoppler und Busklemmen werden durch leichten Druck auf handelsübliche 35 mm Tragschienen...
  • Seite 49 Montage und Verdrahtung Demontage Abb. 17: Demontage von Tragschiene Jede Klemme wird durch eine Verriegelung auf der Tragschiene gesichert, die zur Demontage gelöst werden muss: 1. Ziehen Sie die Klemme an ihren orangefarbigen Laschen ca. 1 cm von der Tragschiene herunter. Dabei wird die Tragschienenverriegelung dieser Klemme automatisch gelöst und Sie können die Klemme nun ohne großen Kraftaufwand aus dem Busklemmenblock herausziehen.

  • Seite 50: Beschädigung Des Gerätes Möglich

    Montage und Verdrahtung Abb. 18: Linksseitiger Powerkontakt HINWEIS Beschädigung des Gerätes möglich Beachten Sie, dass aus EMV-Gründen die PE-Kontakte kapazitiv mit der Tragschiene verbunden sind. Das kann bei der Isolationsprüfung zu falschen Ergebnissen und auch zur Beschädigung der Klemme führen (z. B. Durchschlag zur PE-Leitung bei der Isolationsprüfung eines Verbrauchers mit 230 V Nennspannung). Klemmen Sie zur Isolationsprüfung die PE- Zuleitung am Buskoppler bzw.

  • Seite 51: Montagevorschriften Für Erhöhte Mechanische Belastbarkeit

    Montage und Verdrahtung Montagevorschriften für erhöhte mechanische Belastbarkeit WARNUNG Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich! Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Montage, Demontage oder Verdrahtung der Busklemmen beginnen! Zusätzliche Prüfungen Die Klemmen sind folgenden zusätzlichen Prüfungen unterzogen worden: Prüfung Erläuterung Vibration...

  • Seite 52: Anschluss

    Montage und Verdrahtung Anschluss 4.7.1 Anschlusstechnik WARNUNG Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich! Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Montage, Demontage oder Verdrahtung der Busklemmen beginnen! Übersicht Mit verschiedenen Anschlussoptionen bietet das Busklemmensystem eine optimale Anpassung an die Anwendung: •...

  • Seite 53: Verdrahtung Hd-Klemmen

    Montage und Verdrahtung Eine Lasche für die Zugentlastung des Kabels stellt in vielen Anwendungen eine deutliche Vereinfachung der Montage dar und verhindert ein Verheddern der einzelnen Anschlussdrähte bei gezogenem Stecker. Leiterquerschnitte von 0,08 mm bis 2,5 mm können weiter in der bewährten Federkrafttechnik verwendet werden.

  • Seite 54: Verdrahtung

    Montage und Verdrahtung 4.7.2 Verdrahtung WARNUNG Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich! Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Montage, Demontage oder Verdrahtung der Busklemmen beginnen! Klemmen für Standardverdrahtung ELxxxx/KLxxxx und für steckbare Verdrahtung ESxxxx/KSxxxx Abb. 22: Anschluss einer Leitung an eine Klemmstelle Bis zu acht Klemmstellen ermöglichen den Anschluss von massiven oder feindrähtigen Leitungen an die Busklemme.

  • Seite 55: Schirmung

    Montage und Verdrahtung Leitungsquerschnitt (massiv) 0,08 ... 1,5  mm Leitungsquerschnitt (feindrähtig) 0,25 ... 1,5 mm Leitungsquerschnitt (Aderleitung mit Aderendhülse) 0,14 ... 0,75 mm Leitungsquerschnitt (ultraschall-litzenverdichtet) nur 1,5 mm (siehe Hinweis [} 53]) Abisolierlänge 8 ... 9 mm 4.7.3 Schirmung Schirmung Encoder, analoge Sensoren und Aktoren sollten immer mit geschirmten, paarig verdrillten Leitungen angeschlossen werden.

  • Seite 56: Hinweis Spannungsversorgung

    Montage und Verdrahtung Hinweis Spannungsversorgung WARNUNG Spannungsversorgung aus SELV/PELV-Netzteil! Zur Versorgung dieses Geräts müssen SELV/PELV-Stromkreise (Schutzkleinspannung, Sicherheitskleinspannung) nach IEC 61010-2-201 verwendet werden. Hinweise: • Durch SELV/PELV-Stromkreise entstehen eventuell weitere Vorgaben aus Normen wie IEC 60204-1 et al., zum Beispiel bezüglich Leitungsabstand und -isolierung. • Eine SELV-Versorgung (Safety Extra Low Voltage) liefert sichere elektrische Trennung und Begrenzung der Spannung ohne Verbindung zum Schutzleiter, eine PELV-Versorgung (Protective Extra Low Voltage) benötigt zusätzlich eine sichere Verbindung zum Schutzleiter.

  • Seite 57: Einbaulagen

    Montage und Verdrahtung Einbaulagen HINWEIS Einschränkung von Einbaulage und Betriebstemperaturbereich Entnehmen Sie den technischen Daten zu einer Klemme, ob sie Einschränkungen bei Einbaulage und/oder Betriebstemperaturbereich unterliegt. Sorgen Sie bei der Montage von Klemmen mit erhöhter thermischer Verlustleistung dafür, dass im Betrieb oberhalb und unterhalb der Klemmen ausreichend Abstand zu anderen Komponenten eingehalten wird, so dass die Klemmen ausreichend belüftet werden! Optimale Einbaulage (Standard) Für die optimale Einbaulage wird die Tragschiene waagerecht montiert und die Anschlussflächen der EL/KL-...
  • Seite 58 Montage und Verdrahtung Abb. 24: Weitere Einbaulagen Version: 4.7 EL3356-00x0...

  • Seite 59: 4.10 Positionierung Von Passiven Klemmen

    Montage und Verdrahtung 4.10 Positionierung von passiven Klemmen Hinweis zur Positionierung von passiven Klemmen im Busklemmenblock EtherCAT-Klemmen (ELxxxx / ESxxxx), die nicht aktiv am Datenaustausch innerhalb des Busklemmenblocks teilnehmen, werden als passive Klemmen bezeichnet. Zu erkennen sind diese Klemmen an der nicht vorhandenen Stromaufnahme aus dem E-Bus. Um einen optimalen Datenaustausch zu gewährleisten, dürfen nicht mehr als zwei passive Klemmen direkt aneinander gereiht werden! Beispiele für die Positionierung von passiven Klemmen (hell eingefärbt)

  • Seite 60: 4.11 El3356 - Leds

    Montage und Verdrahtung 4.11 EL3356 - LEDs EL3356 und Sonderversionen Wenn nicht anders genannt, bezieht sich die Angabe „EL3356“ immer auch auf die Sonderversionen wie z. B. EL3356-0010. Abb. 27: EL3356 LEDs Farbe Bedeutung grün Diese LED gibt den Betriebszustand der Klemme wieder: Zustand der EtherCAT State Machine [} 119]: INIT = Initialisierung der Klemme blinkend Zustand der EtherCAT State Machine: PREOP = Funktion für Mailbox-Kommunikation...

  • Seite 61: 4.12 El3356 - Anschlussbelegung

    Die Versorgungsspannung für die Messbrücke kann über die Powerkontakte zugeführt und an den Anschlusspunkten 3 und 7 abgegriffen werden. Zur Einspeisung der Versorgungsspannung in die Powerkontakte können z. B. Beckhoff Netzteilklemmen EL9510 (10 V) verwendet werden. Die an den Powerkontakten eingespeiste Versorgungsspannung wird innerhalb der EL3356 nur zu den Klemmstellen 3/7 weitergeleitet und nicht intern verwendet.
  • Seite 62 Montage und Verdrahtung Galvanische Isolierung der Eingänge und Schirmungskonzept Abb. 29: Galvanische Isolierung der Eingänge Version: 4.7 EL3356-00x0...

  • Seite 63: Inbetriebnahme

    • „offline“: der vorgesehene Aufbau wird durch Hinzufügen und entsprechendes Platzieren einzelner Komponenten erstellt. Diese können aus einem Verzeichnis ausgewählt und Konfiguriert werden. ◦ Die Vorgehensweise für den „offline“ – Betrieb ist unter http://infosys.beckhoff.de einsehbar: TwinCAT 2 → TwinCAT System Manager → EA - Konfiguration → Anfügen eines E/A-Gerätes •...
  • Seite 64 Inbetriebnahme Abb. 30: Bezug von der Anwender Seite (Inbetriebnahme) zur Installation Das anwenderseitige Einfügen bestimmter Komponenten (E/A – Gerät, Klemme, Box,..) erfolgt bei TwinCAT 2 und TwinCAT 3 auf die gleiche Weise. In den nachfolgenden Beschreibungen wird ausschließlich der „online“ Vorgang angewandt. Beispielkonfiguration (realer Aufbau) Ausgehend von der folgenden Beispielkonfiguration wird in den anschließenden Unterkapiteln das Vorgehen für TwinCAT 2 und TwinCAT 3 behandelt: •...
  • Seite 65 Inbetriebnahme Abb. 31: Aufbau der Steuerung mit Embedded-PC, Eingabe (EL1004) und Ausgabe (EL2008) Anzumerken ist, dass sämtliche Kombinationen einer Konfiguration möglich sind; beispielsweise könnte die Klemme EL1004 ebenso auch nach dem Koppler angesteckt werden oder die Klemme EL2008 könnte zusätzlich rechts an dem CX2040 angesteckt sein – dann wäre der Koppler EK1100 überflüssig. EL3356-00x0 Version: 4.7...

  • Seite 66: Twincat 2

    Inbetriebnahme 5.1.1 TwinCAT 2 Startup TwinCAT 2 verwendet grundlegend zwei Benutzeroberflächen: den „TwinCAT System Manager“ zur Kommunikation mit den elektromechanischen Komponenten und „TwinCAT PLC Control“ für die Erstellung und Kompilierung einer Steuerung. Begonnen wird zunächst mit der Anwendung des TwinCAT System Managers.
  • Seite 67 Inbetriebnahme Abb. 33: Wähle Zielsystem Mittels „Suchen (Ethernet)...“ wird das Zielsystem eingetragen. Dadurch wird ein weiterer Dialog geöffnet um hier entweder: • den bekannten Rechnernamen hinter „Enter Host Name / IP:“ einzutragen (wie rot gekennzeichnet) • einen „Broadcast Search“ durchzuführen (falls der Rechnername nicht genau bekannt) •...
  • Seite 68 Inbetriebnahme Geräte einfügen In dem linksseitigen Konfigurationsbaum der TwinCAT 2 – Benutzeroberfläche des System Managers wird „E/A-Geräte“ selektiert und sodann entweder über Rechtsklick ein Kontextmenü geöffnet und „Geräte Suchen…“ ausgewählt oder in der Menüleiste mit die Aktion gestartet. Ggf. ist zuvor der TwinCAT System Manager in den „Konfig Modus“...
  • Seite 69 Inbetriebnahme Abb. 37: Abbildung der Konfiguration im TwinCAT 2 System Manager Der gesamte Vorgang setzt sich aus zwei Stufen zusammen, die auch separat ausgeführt werden können (erst das Ermitteln der Geräte, dann das Ermitteln der daran befindlichen Elemente wie Boxen, Klemmen o. ä.). So kann auch durch Markierung von „Gerät ...“ aus dem Kontextmenü eine „Suche“ Funktion (Scan) ausgeführt werden, die hierbei dann lediglich die darunter liegenden (im Aufbau vorliegenden) Elemente einliest: Abb. 38: Einlesen von einzelnen an einem Gerät befindlichen Klemmen...
  • Seite 70 Inbetriebnahme ◦ Strukturierter Text (ST) • Grafische Sprachen ◦ Funktionsplan (FUP, FBD) ◦ Kontaktplan (KOP, LD) ◦ Freigrafischer Funktionsplaneditor (CFC) ◦ Ablaufsprache (AS, SFC) Für die folgenden Betrachtungen wird lediglich vom strukturierten Text (ST) Gebrauch gemacht. Nach dem Start von TwinCAT PLC Control wird folgende Benutzeroberfläche für ein initiales Projekt dargestellt: Abb. 39: TwinCAT PLC Control nach dem Start Nun sind für den weiteren Ablauf Beispielvariablen sowie ein Beispielprogramm erstellt und unter dem...
  • Seite 71 Inbetriebnahme Abb. 40: Beispielprogramm mit Variablen nach einem Kompiliervorgang (ohne Variablenanbindung) Die Warnung 1990 (fehlende „VAR_CONFIG“) nach einem Kompiliervorgang zeigt auf, dass die als extern definierten Variablen (mit der Kennzeichnung „AT%I*“ bzw. „AT%Q*“) nicht zugeordnet sind. Das TwinCAT PLC Control erzeugt nach erfolgreichen Kompiliervorgang eine „*.tpy“ Datei in dem Verzeichnis, in dem das Projekt gespeichert wurde.
  • Seite 72 Inbetriebnahme Über ein dadurch geöffnetes Browserfenster wird die PLC-Konfiguration „PLC_example.tpy“ ausgewählt. Dann ist in dem Konfigurationsbaum des System Managers das Projekt inklusive der beiden „AT“– gekennzeichneten Variablen eingebunden: Abb. 42: Eingebundenes PLC-Projekt in der PLC-Konfiguration des System Managers Die beiden Variablen „bEL1004_Ch4“ sowie „nEL2008_value“ können nun bestimmten Prozessobjekten der E/A-Konfiguration zugeordnet werden.
  • Seite 73 Inbetriebnahme Abb. 44: Auswahl des PDO vom Typ BOOL Entsprechend der Standarteinstellungen stehen nur bestimmte PDO-Objekte zur Auswahl zur Verfügung. In diesem Beispiel wird von der Klemme EL1004 der Eingang von Kanal 4 zur Verknüpfung ausgewählt. Im Gegensatz hierzu muss für das Erstellen der Verknüpfung der Ausgangsvariablen die Checkbox „Alle Typen“...
  • Seite 74 Inbetriebnahme Abb. 46: Anwendung von „Goto Link Variable“ am Beispiel von „MAIN.bEL1004_Ch4“ Anschließend wird mittels Menüauswahl „Aktionen“ → „Zuordnung erzeugen…“ oder über Vorgang des Zuordnens von Variablen zu PDO abgeschlossen. Dies lässt sich entsprechend in der Konfiguration einsehen: Der Vorgang zur Erstellung von Verknüpfungen kann auch in umgekehrter Richtung, d. h. von einzelnen PDO ausgehend zu einer Variablen erfolgen.
  • Seite 75 Inbetriebnahme Abb. 47: Auswahl des Zielsystems (remote) In diesem Beispiel wird das „Laufzeitsystem 1 (Port 801)“ ausgewählt und bestätigt. Mittels Menüauswahl „Online“ → „Login“, Taste F11 oder per Klick auf wird auch die PLC mit dem Echtzeitsystem verbunden und nachfolgend das Steuerprogramm geladen, um es ausführen lassen zu können. Dies wird entsprechend mit der Meldung „Kein Programm auf der Steuerung! Soll das neue Programm geladen werden?“...

  • Seite 76: Twincat 3

    Inbetriebnahme Über „Online“ → „Run“, Taste F5 oder kann nun die PLC gestartet werden. 5.1.2 TwinCAT 3 Startup TwinCAT 3 stellt die Bereiche der Entwicklungsumgebung durch das Microsoft Visual-Studio gemeinsam zur Verfügung: in den allgemeinen Fensterbereich erscheint nach dem Start linksseitig der Projektmappen- Explorer (vgl.
  • Seite 77 Inbetriebnahme Abb. 50: Neues TwinCAT 3 Projekt erstellen Im Projektmappen-Explorer liegt sodann das neue Projekt vor: Abb. 51: Neues TwinCAT 3 Projekt im Projektmappen-Explorer Es besteht generell die Möglichkeit das TwinCAT „lokal“ oder per „remote“ zu verwenden. Ist das TwinCAT System inkl. Benutzeroberfläche (Standard) auf dem betreffenden PLC (lokal) installiert, kann TwinCAT „lokal“...
  • Seite 78 Inbetriebnahme und folgendes Fenster hierzu geöffnet: Abb. 52: Auswahldialog: Wähle Zielsystem Mittels „Suchen (Ethernet)...“ wird das Zielsystem eingetragen. Dadurch wird ein weiterer Dialog geöffnet um hier entweder: • den bekannten Rechnernamen hinter „Enter Host Name / IP:“ einzutragen (wie rot gekennzeichnet) •...
  • Seite 79 Inbetriebnahme Nach der Auswahl mit „OK“ ist das Zielsystem über das Visual Studio Shell ansprechbar. Geräte einfügen In dem linksseitigen Projektmappen-Explorer der Benutzeroberfläche des Visual Studio Shell wird innerhalb des Elementes „E/A“ befindliche „Geräte“ selektiert und sodann entweder über Rechtsklick ein Kontextmenü geöffnet und „Scan“...
  • Seite 80 Inbetriebnahme Abb. 56: Abbildung der Konfiguration in VS Shell der TwinCAT 3 Umgebung Der gesamte Vorgang setzt sich aus zwei Stufen zusammen, die auch separat ausgeführt werden können (erst das Ermitteln der Geräte, dann das Ermitteln der daran befindlichen Elemente wie Boxen, Klemmen o. ä.).
  • Seite 81 Inbetriebnahme PLC programmieren TwinCAT PLC Control ist die Entwicklungsumgebung zur Erstellung der Steuerung in unterschiedlichen Programmumgebungen: Das TwinCAT PLC Control unterstützt alle in der IEC 61131-3 beschriebenen Sprachen. Es gibt zwei textuelle Sprachen und drei grafische Sprachen. • Textuelle Sprachen ◦...
  • Seite 82 Inbetriebnahme Abb. 59: Festlegen des Namens bzw. Verzeichnisses für die PLC Programmierumgebung Das durch Auswahl von „Standard PLC Projekt“ bereits existierende Programm „Main“ kann über das „PLC_example_Project“ in „POUs“ durch Doppelklick geöffnet werden. Es wird folgende Benutzeroberfläche für ein initiales Projekt dargestellt: Abb. 60: Initiales Programm „Main“...
  • Seite 83 Inbetriebnahme Abb. 61: Beispielprogramm mit Variablen nach einem Kompiliervorgang (ohne Variablenanbindung) Das Steuerprogramm wird nun als Projektmappe erstellt und damit der Kompiliervorgang vorgenommen: Abb. 62: Kompilierung des Programms starten Anschließend liegen in den „Zuordnungen“ des Projektmappen-Explorers die folgenden – im ST/ PLC Programm mit „AT%“...
  • Seite 84 Inbetriebnahme Variablen Zuordnen Über das Menü einer Instanz – Variablen innerhalb des „SPS“ Kontextes wird mittels „Verknüpfung Ändern…“ ein Fenster zur Auswahl eines passenden Prozessobjektes (PDOs) für dessen Verknüpfung geöffnet: Abb. 63: Erstellen der Verknüpfungen PLC-Variablen zu Prozessobjekten In dem dadurch geöffneten Fenster kann aus dem SPS-Konfigurationsbaum das Prozessobjekt für die Variable „bEL1004_Ch4“...
  • Seite 85 Inbetriebnahme Entsprechend der Standarteinstellungen stehen nur bestimmte PDO-Objekte zur Auswahl zur Verfügung. In diesem Beispiel wird von der Klemme EL1004 der Eingang von Kanal 4 zur Verknüpfung ausgewählt. Im Gegensatz hierzu muss für das Erstellen der Verknüpfung der Ausgangsvariablen die Checkbox „Alle Typen“...
  • Seite 86 Inbetriebnahme Abb. 66: Anwendung von "Goto Link Variable" am Beispiel von „MAIN.bEL1004_Ch4“ Der Vorgang zur Erstellung von Verknüpfungen kann auch in umgekehrter Richtung, d. h. von einzelnen PDO ausgehend zu einer Variablen erfolgen. In diesem Beispiel wäre dann allerdings eine komplette Auswahl aller Ausgangsbits der EL2008 nicht möglich, da die Klemme nur einzelne digitale Ausgänge zur Verfügung stellt.
  • Seite 87 Inbetriebnahme 4. In der SPS muss dann eine Instanz der Datenstruktur vom kopierten Datentyp angelegt werden. Abb. 68: Instance_of_struct 5. Anschließend muss die Projektmappe erstellt werden. Das kann entweder über die Tastenkombination „STRG + Shift + B“ gemacht werden oder über den Reiter „Erstellen“/ „Build“ in TwinCAT.
  • Seite 88 Inbetriebnahme Aktivieren der Konfiguration Die Zuordnung von PDO zu PLC Variablen hat nun die Verbindung von der Steuerung zu den Ein- und Ausgängen der Klemmen hergestellt. Nun kann die Konfiguration mit oder über das Menü unter „TWINCAT“ aktiviert werden, um dadurch Einstellungen der Entwicklungsumgebung auf das Laufzeitsystem zu übertragen.

  • Seite 89: Twincat Entwicklungsumgebung

    In den folgenden Kapiteln wird dem Anwender die Inbetriebnahme der TwinCAT Entwicklungsumgebung auf einem PC System der Steuerung sowie die wichtigsten Funktionen einzelner Steuerungselemente erläutert. Bitte sehen Sie weitere Informationen zu TwinCAT 2 und TwinCAT 3 unter http://infosys.beckhoff.de/. 5.2.1 Installation der TwinCAT Realtime-Treiber Um einen Standard Ethernet Port einer IPC-Steuerung mit den nötigen Echtzeitfähigkeiten auszurüsten, ist...
  • Seite 90 Inbetriebnahme A: Über den TwinCAT Adapter-Dialog Im System Manager ist über Options → Show realtime Kompatible Geräte die TwinCAT-Übersicht über die lokalen Netzwerkschnittstellen aufzurufen. Abb. 72: Aufruf im System Manager (TwinCAT 2) Unter TwinCAT 3 ist dies über das Menü unter „TwinCAT“ erreichbar: Abb. 73: Aufruf in VS Shell (TwinCAT 3) B: Über TcRteInstall.exe im TwinCAT-Verzeichnis Abb. 74: TcRteInstall.exe im TwinCAT-Verzeichnis...
  • Seite 91 Inbetriebnahme Abb. 75: Übersicht Netzwerkschnittstellen Hier können nun Schnittstellen, die unter „Kompatible Geräte“ aufgeführt sind, über den „Install“ Button mit dem Treiber belegt werden. Eine Installation des Treibers auf inkompatiblen Devices sollte nicht vorgenommen werden. Ein Windows-Warnhinweis bezüglich des unsignierten Treibers kann ignoriert werden. Alternativ kann auch wie im Kapitel Offline Konfigurationserstellung, Abschnitt „Anlegen des Geräts EtherCAT“...
  • Seite 92 Inbetriebnahme Abb. 77: Windows-Eigenschaften der Netzwerkschnittstelle Eine korrekte Einstellung des Treibers könnte wie folgt aussehen: Abb. 78: Beispielhafte korrekte Treiber-Einstellung des Ethernet Ports Andere mögliche Einstellungen sind zu vermeiden: Version: 4.7 EL3356-00x0...
  • Seite 93 Inbetriebnahme Abb. 79: Fehlerhafte Treiber-Einstellungen des Ethernet Ports EL3356-00x0 Version: 4.7...
  • Seite 94 Inbetriebnahme IP-Adresse des verwendeten Ports IP-Adresse/DHCP In den meisten Fällen wird ein Ethernet-Port, der als EtherCAT-Gerät konfiguriert wird, keine allgemeinen IP-Pakete transportieren. Deshalb und für den Fall, dass eine EL6601 oder entsprechende Geräte eingesetzt werden, ist es sinnvoll, über die Treiber-Einstellung „Internet Protocol TCP/IP“...

  • Seite 95: Hinweise Zur Esi-Gerätebeschreibung

    Die Bestellbezeichnung aus Typ + Version (hier: EL2521-0010) beschreibt die Funktion des Gerätes. Die Revision gibt den technischen Fortschritt wieder und wird von Beckhoff verwaltet. Prinzipiell kann ein Gerät mit höherer Revision ein Gerät mit niedrigerer Revision ersetzen, wenn z. B. in der Dokumentation nicht anders angegeben.
  • Seite 96 Features mit. Wenn diese nicht genutzt werden sollen, kann ohne Bedenken mit der bisherigen Revision 1018 in der Konfiguration weitergearbeitet werden. Dies drückt auch die Beckhoff Kompatibilitätsregel aus. Siehe dazu insbesondere das Kapitel „Allgemeine Hinweise zur Verwendung von Beckhoff EtherCAT IO- Komponenten" und zur manuellen Konfigurationserstellung das Kapitel „Offline Konfigurationserstellung [} 100]“.

  • Seite 97: Onlinedescription Unter Twincat

    Inbetriebnahme Der System Manager legt bei „online“ erfassten Gerätebeschreibungen in seinem ESI-Verzeichnis eine neue Datei „OnlineDescription0000...xml“ an, die alle online ausgelesenen ESI-Beschreibungen enthält. Abb. 84: Vom System Manager angelegt OnlineDescription.xml Soll daraufhin ein Slave manuell in die Konfiguration eingefügt werden, sind „online“ erstellte Slaves durch ein vorangestelltes „>“...
  • Seite 98 Inbetriebnahme Abb. 86: Hinweisfenster fehlerhafte ESI-Datei (links: TwinCAT 2; rechts: TwinCAT 3) Ursachen dafür können sein • Aufbau der *.xml entspricht nicht der zugehörigen *.xsd-Datei → prüfen Sie die Ihnen vorliegenden Schemata • Inhalt kann nicht in eine Gerätebeschreibung übersetzt werden → Es ist der Hersteller der Datei zu kontaktieren Version: 4.7 EL3356-00x0...

  • Seite 99: Twincat Esi Updater

    Inbetriebnahme 5.2.3 TwinCAT ESI Updater Ab TwinCAT 2.11 kann der System Manager bei Online-Zugang selbst nach aktuellen Beckhoff ESI-Dateien suchen: Abb. 87: Anwendung des ESI Updater (>=TwinCAT 2.11) Der Aufruf erfolgt unter: „Options“ → „Update EtherCAT Device Descriptions“. Auswahl bei TwinCAT 3: Abb. 88: Anwendung des ESI Updater (TwinCAT 3) Der ESI Updater ist eine bequeme Möglichkeit, die von den EtherCAT Herstellern bereitgestellten ESIs...

  • Seite 100: Offline Konfigurationserstellung

    Inbetriebnahme • müssen die Geräte/Module mit Energie versorgt werden und kommunikationsbereit sein. • muss TwinCAT auf dem Zielsystem im CONFIG-Modus sein. Der Online-Scan-Vorgang setzt sich zusammen aus: • Erkennen des EtherCAT-Gerätes [} 105] (Ethernet-Port am IPC) • Erkennen der angeschlossenen EtherCAT-Teilnehmer [} 106]. Dieser Schritt kann auch unabhängig vom vorangehenden durchgeführt werden.

  • Seite 101: Auswahl Des Ethernet-Ports

    Inbetriebnahme Abb. 91: Auswahl Ethernet Port Diese Abfrage kann beim Anlegen des EtherCAT-Gerätes automatisch erscheinen, oder die Zuordnung kann später im Eigenschaftendialog gesetzt/geändert werden; siehe Abb. „Eigenschaften EtherCAT-Gerät (TwinCAT 2)“. Abb. 92: Eigenschaften EtherCAT-Gerät (TwinCAT 2) TwinCAT 3: Die Eigenschaften des EtherCAT-Gerätes können mit Doppelklick auf „Gerät .. (EtherCAT)“ im Projektmappen-Explorer unter „E/A“...
  • Seite 102 Inbetriebnahme Abb. 93: Anfügen von EtherCAT-Geräten (links: TwinCAT 2; rechts: TwinCAT 3) Es öffnet sich der Dialog zur Auswahl des neuen Gerätes. Es werden nur Geräte angezeigt für die ESI- Dateien hinterlegt sind. Die Auswahl bietet auch nur Geräte an, die an dem vorher angeklickten Gerät anzufügen sind - dazu wird die an diesem Port mögliche Übertragungsphysik angezeigt (Abb.

  • Seite 103: Geräte-Auswahl Nach Revision, Kompatibilität

    Oft sind aus historischen oder funktionalen Gründen mehrere Revisionen eines Gerätes erzeugt worden, z. B. durch technologische Weiterentwicklung. Zur vereinfachten Anzeige (s. Abb. „Auswahldialog neues EtherCAT-Gerät“) wird bei Beckhoff Geräten nur die letzte (=höchste) Revision und damit der letzte Produktionsstand im Auswahldialog angezeigt. Sollen alle im System als ESI-Beschreibungen vorliegenden Revisionen eines Gerätes angezeigt werden, ist die Checkbox „Show Hidden Devices“...
  • Seite 104 Abb. 97: Name/Revision Klemme Wenn im TwinCAT System aktuelle ESI-Beschreibungen vorliegen, entspricht der im Auswahldialog als letzte Revision angebotene Stand dem Produktionsstand von Beckhoff. Es wird empfohlen, bei Erstellung einer neuen Konfiguration jeweils diesen letzten Revisionsstand eines Gerätes zu verwenden, wenn aktuell produzierte Beckhoff-Geräte in der realen Applikation verwendet werden.

  • Seite 105: Online Konfigurationserstellung

    Inbetriebnahme 5.2.6 ONLINE Konfigurationserstellung Erkennen/Scan des Geräts EtherCAT Befindet sich das TwinCAT-System im CONFIG-Modus, kann online nach Geräten gesucht werden. Erkennbar ist dies durch ein Symbol unten rechts in der Informationsleiste: • bei TwinCAT 2 durch eine blaue Anzeige „Config Mode“ im System Manager-Fenster: •...

  • Seite 106: Funktionsweise Online Scan

    Konfigurationserstellung verwendet werden sondern ggf. zum Vergleich [} 110] mit der festgelegten Erst- Konfiguration. Hintergrund: da Beckhoff aus Gründen der Produktpflege gelegentlich den Revisionsstand der ausgelieferten Produkte erhöht, kann durch einen solchen Scan eine Konfiguration erzeugt werden, die (bei identischem Maschinenaufbau) zwar von der Geräteliste her identisch ist, die jeweilige Geräterevision unterscheiden sich aber ggf.
  • Seite 107 Konfiguration. Ebenso werden eventuell von A weltweit Ersatzteillager für die kommenden Serienmaschinen mit Klemmen EL2521-0025-1018 angelegt. Nach einiger Zeit erweitert Beckhoff die EL2521-0025 um ein neues Feature C. Deshalb wird die FW geändert, nach außen hin kenntlich durch einen höheren FW-Stand und eine neue Revision -1019.
  • Seite 108 Inbetriebnahme Abb. 107: Manuelles Auslösen des Teilnehmer-Scans auf festegelegtem EtherCAT Device (links: TwinCAT 2; rechts TwinCAT 3) Im System Manager (TwinCAT 2) bzw. der Benutzeroberfläche (TwinCAT 3) kann der Scan-Ablauf am Ladebalken unten in der Statusleiste verfolgt werden. Abb. 108: Scanfortschritt am Beispiel von TwinCAT 2 Die Konfiguration wird aufgebaut und kann danach gleich in den Online-Zustand (OPERATIONAL) versetzt werden.
  • Seite 109 Inbetriebnahme Abb. 112: Beispielhafte Online-Anzeige Zu beachten sind • alle Slaves sollen im OP-State sein • der EtherCAT Master soll im „Actual State“ OP sein • „Frames/sec“ soll der Zykluszeit unter Berücksichtigung der versendeten Frameanzahl sein • es sollen weder übermäßig „LostFrames“- noch CRC-Fehler auftreten Die Konfiguration ist nun fertig gestellt.

  • Seite 110: Veränderung Der Konfiguration Nach Vergleich

    Bei diesem Scan werden z. Z. (TwinCAT 2.11 bzw. 3.1) nur die Geräteeigenschaften Vendor (Hersteller), Gerätename und Revision verglichen! Ein „ChangeTo“ oder „Copy“ sollte nur im Hinblick auf die Beckhoff IO-Kompatibilitätsregel (s. o.) nur mit Bedacht vorgenommen werden. Das Gerät wird dann in der Konfiguration gegen die vorgefundene Revision ausgetauscht, dies kann Einfluss auf unterstützte...
  • Seite 111 (Firmware wenn vorhanden) die Kommunikationsanfragen/-einstellungen des Masters unterstützen. Dies ist abwärtskompatibel der Fall, d. h. neuere Geräte (höhere Revision) sollen es auch unterstützen, wenn der EtherCAT Master sie als eine ältere Revision anspricht. Als Beckhoff- Kompatibilitätsregel für EtherCAT-Klemmen/ Boxen/ EJ-Module ist anzunehmen: Geräte-Revision in der Anlage >= Geräte-Revision in der Konfiguration...
  • Seite 112 Inbetriebnahme Abb. 117: Korrekturdialog mit Änderungen Sind alle Änderungen übernommen oder akzeptiert, können sie durch „OK“ in die reale *.tsm-Konfiguration übernommen werden. Change to Compatible Type TwinCAT bietet mit „Change to Compatible Type…“ eine Funktion zum Austauschen eines Gerätes unter Beibehaltung der Links in die Task. Abb. 118: Dialog „Change to Compatible Type…“...

  • Seite 113: Ethercat-Teilnehmerkonfiguration

    Inbetriebnahme Abb. 119: TwinCAT 2 Dialog Change to Alternative Type Wenn aufgerufen, sucht der System Manager in der bezogenen Geräte-ESI (hier im Beispiel: EL1202-0000) nach dort enthaltenen Angaben zu kompatiblen Geräten. Die Konfiguration wird geändert und gleichzeitig das ESI-EEPROM überschrieben - deshalb ist dieser Vorgang nur im Online-Zustand (ConfigMode) möglich. 5.2.7 EtherCAT-Teilnehmerkonfiguration Klicken Sie im linken Fenster des TwinCAT 2 System Managers bzw.
  • Seite 114 Inbetriebnahme Name Name des EtherCAT-Geräts Laufende Nr. des EtherCAT-Geräts Typ des EtherCAT-Geräts Kommentar Hier können Sie einen Kommentar (z. B. zum Anlagenteil) hinzufügen. Disabled Hier können Sie das EtherCAT-Gerät deaktivieren. Symbole erzeugen Nur wenn dieses Kontrollkästchen aktiviert ist, können Sie per ADS auf diesen EtherCAT-Slave zugreifen.
  • Seite 115 Prozessdaten (Größe in Bit/Bytes, Quellort, Übertragungsart) er von oder zu diesem Slave übermitteln möchte. Eine falsche Konfiguration kann einen erfolgreichen Start des Slaves verhindern. Für Beckhoff EtherCAT Slaves EL, ES, EM, EJ und EP gilt im Allgemeinen: • Die vom Gerät unterstützten Prozessdaten Input/Output sind in der ESI/XML-Beschreibung herstellerseitig definiert.

  • Seite 116: Manuelle Veränderung Der Prozessdaten

    Inbetriebnahme Abb. 124: Konfigurieren der Prozessdaten Manuelle Veränderung der Prozessdaten In der PDO-Übersicht kann laut ESI-Beschreibung ein PDO als „fixed“ mit dem Flag „F“ gekennzeichnet sein (Abb. Konfigurieren der Prozessdaten, J). Solche PDOs können prinzipiell nicht in ihrer Zusammenstellung verändert werden, auch wenn TwinCAT den entsprechenden Dialog anbietet („Edit“).
  • Seite 117 Inbetriebnahme Abb. 125: Karteireiter „Startup“ Spalte Beschreibung Transition Übergang, in den der Request gesendet wird. Dies kann entweder • der Übergang von Pre-Operational to Safe-Operational (PS) oder • der Übergang von Safe-Operational to Operational (SO) sein. Wenn der Übergang in „<>“ eingeschlossen ist (z. B. <PS>), dann ist der Mailbox Request fest und kann vom Anwender nicht geändert oder gelöscht werden.
  • Seite 118 Inbetriebnahme Abb. 126: Karteireiter „CoE - Online“ Darstellung der Objekt-Liste Spalte Beschreibung Index Index und Subindex des Objekts Name Name des Objekts Flags Das Objekt kann ausgelesen und Daten können in das Objekt geschrieben werden (Read/Write) Das Objekt kann ausgelesen werden, es ist aber nicht möglich Daten in das Objekt zu schreiben (Read only) Ein zusätzliches P kennzeichnet das Objekt als Prozessdatenobjekt.
  • Seite 119 Inbetriebnahme Advanced Die Schaltfläche Advanced öffnet den Dialog Advanced Settings. Hier können Sie festlegen, welche Objekte in der Liste angezeigt werden. Abb. 127: Dialog „Advanced settings“ Online - über SDO- Wenn dieses Optionsfeld angewählt ist, wird die Liste der im Information Objektverzeichnis des Slaves enthaltenen Objekte über SDO-Information aus dem Slave hochgeladen.
  • Seite 120 Inbetriebnahme Pre-Op Diese Schaltfläche versucht das EtherCAT-Gerät auf den Status Pre- Operational zu setzen. Diese Schaltfläche versucht das EtherCAT-Gerät auf den Status Operational zu setzen. Bootstrap Diese Schaltfläche versucht das EtherCAT-Gerät auf den Status Bootstrap zu setzen. Safe-Op Diese Schaltfläche versucht das EtherCAT-Gerät auf den Status Safe- Operational zu setzen.

  • Seite 121: Aktivierung Der Pdo-Zuordnung

    Inbetriebnahme Detaillierte Informationen zu Distributed Clocks sind unter http://infosys.beckhoff.de angegeben: Feldbuskomponenten → EtherCAT-Klemmen → EtherCAT System Dokumentation → Distributed Clocks 5.2.7.1 Detaillierte Beschreibung des Karteireiters „Prozessdaten“ Sync-Manager Listet die Konfiguration der Sync-Manager (SM) auf. Wenn das EtherCAT-Gerät eine Mailbox hat, wird der SM0 für den Mailbox-Output (MbxOut) und der SM1 für den Mailbox-Intput (MbxIn) benutzt.

  • Seite 122: Import/Export Von Ethercat-Teilnehmern Mittels Sci Und Xti

    Inbetriebnahme Spalte Beschreibung Sync-Manager, dem dieses PDO zugeordnet ist. Falls dieser Eintrag leer ist, nimmt dieses PDO nicht am Prozessdatenverkehr teil. Sync-Unit, der dieses PDO zugeordnet ist. PDO-Inhalt Zeigt den Inhalt des PDOs an. Falls das Flag F (fester Inhalt) des PDOs nicht gesetzt ist, können Sie den Inhalt ändern.

  • Seite 123: Das Vorgehen Innerhalb Twincat Mit Xti-Dateien

    Inbetriebnahme Nun kann der Bedarf entstehen, den veränderten Slave derartig in anderen Projekten wiederzuverwenden, ohne darin äquivalente Konfigurationsveränderungen an dem Slave nochmals vornehmen zu müssen. Um dies zu bewerkstelligen, ist wie folgt vorzugehen: • Export der Slave‑Konfiguration aus dem Projekt, •...

  • Seite 124: Das Vorgehen Innerhalb Und Außerhalb Twincat Mit Sci-Datei

    Inbetriebnahme Die xti‑Datei kann abgelegt: und in einem anderen TwinCAT System über „Insert Existing item“ wieder importiert werden: 5.2.8.3 Das Vorgehen innerhalb und außerhalb TwinCAT mit sci‑Datei Hinweis Verfügbarkeit (2021/01) Das sog. „SCI‑Verfahren“ ist ab TwinCAT 3.1 build 4024.14 verfügbar. Die Slave Configuration Information (SCI) beschreibt eine bestimmte vollständige Konfiguration für einen EtherCAT Slave (Klemme, Box, Antrieb…) basierend auf den Einstellungsmöglichkeiten der Gerätebeschreibungsdatei (ESI, EtherCAT Slave Information).
  • Seite 125 Inbetriebnahme • Falls TwinCAT offline ist (es liegt keine Verbindung zu einer laufenden realen Steuerung vor) kann eine Warnmeldung erscheinen, weil nach Ausführung der Funktion das System den Versuch unternimmt, den EtherCAT Strang neu zu laden, ist in diesem Fall allerdings nicht ergebnisrelevant und kann mit Klick auf „OK“...
  • Seite 126 Es werden alle Slaves für den Export selektiert. ◦ None: Es werden alle Slaves abgewählt. • Die sci‑Datei kann lokal abgespeichert werden: • Es erfolgt der Export: Import • Eine sci‑Beschreibung kann wie jede normale Beckhoff‑Gerätebeschreibung manuell in die TwinCAT‑Konfiguration eingefügt werden. Version: 4.7 EL3356-00x0...
  • Seite 127 Inbetriebnahme • Die sci‑Datei muss im TwinCAT‑ESI‑Pfad liegen, i.d.R. unter: C:\TwinCAT\3.1\Config\Io\EtherCAT • Öffnen des Auswahl‑Dialogs: • SCI‑Geräte anzeigen und gewünschtes Gerät auswählen und einfügen: EL3356-00x0 Version: 4.7...

  • Seite 128: Allgemeine Inbetriebnahmehinweise Für Einen Ethercat Slave

    Inbetriebnahme Weitere Hinweise • Einstellungen für die SCI‑Funktion können über den allgemeinen Options Dialog vorgenommen werden (Tools → Options → TwinCAT → Export SCI): Erläuterung der Einstellungen: Default export AoE | Set AmsNetId Standard Einstellung, ob die konfigurierte AmsNetId exportiert wird. options CoE | Set cycle time(0x1C3x.2) Standard Einstellung, ob die konfigurierte Zykluszeit exportiert wird.
  • Seite 129 Variablen über ADS sinnvoll. In Abb. Grundlegende EtherCAT Slave Diagnose in der PLC ist eine Beispielimplementation einer grundlegenden EtherCAT Slave Diagnose zu sehen. Dabei wird eine Beckhoff EL3102 (2 kanalige analoge Eingangsklemme) verwendet, da sie sowohl über slave-typische Kommunikationsdiagnose als auch über kanal-spezifische Funktionsdiagnose verfügt.
  • Seite 130 Inbetriebnahme Abb. 131: Grundlegende EtherCAT Slave Diagnose in der PLC Dabei werden folgende Aspekte abgedeckt: Kennzeichen Funktion Ausprägung Anwendung/Auswertung Diagnoseinformationen des EtherCAT Zumindest der DevState ist in der Master PLC zyklusaktuell auszuwerten. zyklisch aktualisiert (gelb) oder Die Diagnoseinformationen des azyklisch bereitgestellt (grün). EtherCAT Master bieten noch weitaus mehr Möglichkeiten, die in der EtherCAT-Systemdokumentation...

  • Seite 131: Diagnoseinformationen

    Inbetriebnahme Kennzeichen Funktion Ausprägung Anwendung/Auswertung erfolgreich und störungsfrei am 1: ungültige Echtzeitkommunikation Kommunikationsstatus des EtherCAT zyklischen Prozessdatenverkehr Slaves ausgewertet werden. Deshalb ggf. Auswirkung auf die Prozessdaten teilnimmt. Diese elementar wichtige werden solche Informationen anderer Slaves, die in der gleichen Information wird deshalb im System zyklusaktuell mit den Prozessdaten SyncUnit liegen Manager zyklusaktuell...
  • Seite 132 Inbetriebnahme EtherCAT-Systemdokumentation Es ist die ausführliche Beschreibung in der EtherCAT-Systemdokumentation (EtherCAT Grundlagen --> CoE Interface) zu beachten! Einige Hinweise daraus in Kürze: • Es ist geräteabhängig, ob Veränderungen im Online-Verzeichnis slave-lokal gespeichert werden. EL- Klemmen (außer den EL66xx) verfügen über diese Speichermöglichkeit. •...
  • Seite 133 Inbetriebnahme • PREOP • SAFEOP • OP zu durchlaufen. Der EtherCAT Master ordnet diese Zustände an in Abhängigkeit der Initialisierungsroutinen, die zur Inbetriebnahme des Gerätes durch die ES/XML und Anwendereinstellungen (Distributed Clocks (DC), PDO, CoE) definiert sind. Siehe dazu auch Kapitel "Grundlagen der Kommunikation, EtherCAT State Machine [} 29].
  • Seite 134 Inbetriebnahme Abb. 135: Default Zielzustand im Slave Manuelle Führung Aus bestimmten Gründen kann es angebracht sein, aus der Anwendung/Task/PLc die States kontrolliert zu fahren, z. B. • aus Diagnosegründen • kontrolliertes Wiederanfahren von Achsen • ein zeitlich verändertes Startverhalten ist gewünscht Dann ist es in der PLC-Anwendung sinnvoll, die PLC-Funktionsblöcke aus der standardmäßig vorhandenen TcEtherCAT.lib zu nutzen und z. B.
  • Seite 135 Inbetriebnahme Hinweis E-Bus-Strom EL/ES-Klemmen werden im Klemmenstrang auf der Hutschiene an einen Koppler gesetzt. Ein Buskoppler kann die an ihm angefügten EL-Klemmen mit der E-Bus-Systemspannung von 5 V versorgen, i.d.R. ist ein Koppler dabei bis zu 2 A belastbar. Zu jeder EL-Klemme ist die Information, wie viel Strom sie aus der E- Bus-Versorgung benötigt, online und im Katalog verfügbar.

  • Seite 136: Quick Start

    Inbetriebnahme Quick Start Wenn nicht anders angegeben gilt die Bezeichnung EL3356 auch für die EL3356-00x0. Für eine Standard-Inbetriebnahme der EL3356-xxxx mit einer DMS-Vollbrücke (Dehnungsmessstreifen, Wägezelle, Wägebalken) gehen Sie wie folgt vor: 1. Installieren Sie die EL3356 im E-Bus Klemmenstrang an einem EtherCAT Koppler, z. B. EK1100 oder EK1501.
  • Seite 137 Inbetriebnahme • die Gravitationskraft der Erde am Aufstellort der Anlage nicht dem Mittel von 9,80665 m/s² entspricht? -> Dann kann über das Objekt 0x8000:26 [} 174] die ortsübliche Schwerkraft angegeben werden. Siehe Hinweis [} 149]. • die EL3356-0010, EL3356-0090 im Distributed Clocks-Betrieb genutzt werden soll? ->...

  • Seite 138: Grundlagen Zur Funktion

    Inbetriebnahme Grundlagen zur Funktion EL3356 und Sonderversionen Wenn nicht anders genannt, bezieht sich die Angabe „EL3356“ immer auch auf die Sonderversionen wie z. B. EL3356-0010. Die Messfunktionen der EL3356 lassen sich wie folgt beschreiben: • Mit der Analogeingangsklemme EL3356 wird die Versorgungsspannung einer Wägezelle als Referenzspannung und auch die der Krafteinwirkung proportionalen Differenzspannung erfasst.

  • Seite 139: Allgemeine Hinweise

    Inbetriebnahme 5.5.1 Allgemeine Hinweise • Die Messbereiche beider Kanäle (Versorgungsspannung und Brückenspannung) sollten immer so weit wie möglich ausgenutzt werden, um eine hohe Messgenauigkeit zu erreichen. Empfohlen wird eine Versorgungsspannung von 12 V in Verbindung mit einer Wägezelle mit einer derart beschaffenen Empfindlichkeit (z. B. 2 mV/V), dass eine möglichst große Brückenspannung - idealerweise ±25 mV - erzeugt wird.
  • Seite 140 Inbetriebnahme ◦ Wägezellen-Signale sind von geringer Amplitude und mitunter sehr empfindlich für EMV- Störungen. In Anbetracht der anlagentypischen Besonderheiten und unter Berücksichtigung der technischen Möglichkeiten sind zielführende EMV-Schutzmaßnahmen nach dem Stand der Technik anzuwenden. Der Schirm des Sensorkabels kann an der EL3356 an den Klemmstellen 4/8 aufgelegt werden.

  • Seite 141: Signalflussplan

    Inbetriebnahme 5.5.2 Signalflussplan Abb. 141: Signalflussplan EL3356-0010 Die EL3356 bearbeitet die Daten in folgender Reihenfolge 1. Hardware-Tiefpass 10 kHz 2. 2-kanaliges simultanes Sampling in 10,5/105,5 kSps mit 64‑facher Überabtastung durch Delta-Sigma- (ΔΣ)-Wandler und interner Vorfilterung 3. Averager 4-fach (deaktivierbar) 4. Software-Filter (deaktivierbar) 5. Gewichtsberechnung Messprinzip Delta-Sigma-(ΔΣ)-Wandler Das in der EL3356 verwendete Messprinzip mit realer Abtastung im MHz-Bereich verschiebt Aliasing-Effekte in einen sehr hochfrequenten Bereich, so dass für den Betrieb im kHz-Bereich in...
  • Seite 142 Inbetriebnahme • PDO Filter (gültig ab Firmware 05) Der Filter verhält sich wie die oben beschriebenen 50/60Hz FIR Filter. Jedoch lässt sich hier die Filterfrequenz in 0,1 Hz Schritten durch ein Ausgangsdatenobjekt einstellen. Der Filterfrequenzbereich reicht von 0,1 Hz bis 200 Hz und kann im laufenden Betrieb umparametriert werden.

  • Seite 143: Filter Und Zykluszeit

    Inbetriebnahme Filter Set- Wert PDO Updatezeit Filtereigen- Grenzfrequenz Kommentar Anstiegszeit tings schaft (-3 dB) [Hz] EL3356 EL3356-0010, 10-90% [s] (typ.) EL3356-0090 (typ.) FIR 60 Hz min. 10 ms 260.4 µs 60 Hz 25 Hz Wandlungszeit typ. 0.016 Notchfilter 260.4 µs IIR1 Zyklussynchron Zyklussynchron Tiefpass 2000 Hz = 1/2 = 0.5 0.0003 IIR2 Tiefpass...

  • Seite 144: Dynamisches Filter

    Inbetriebnahme 5.5.5 Dynamisches Filter Das dynamische IIR-Filter schaltet in Abhängigkeit der Gewichtsänderung eigenständig die 8 verschiedenen IIR-Filter durch. Das Konzept: • Zielzustand ist immer der IIR8-Filter, also die größtmögliche Dämpfung und somit ein sehr beruhigter Messwert. • Bei schneller Änderungen der Eingangsgröße wird der Filter geöffnet also zum nächstniedrigeren Filter geschaltet (wenn noch möglich).

  • Seite 145: Gewichtsberechnung

    Inbetriebnahme 5.5.6 Gewichtsberechnung Nach jeder Erfassung der Analogeingänge erfolgt die Berechnung des resultierenden Gewichts bzw. der resultierenden Kraft, welche sich aus dem Verhältnis des Messsignals zum Referenzsignal und aus mehreren Kalibrierungen zusammensetzt: = (U  / U ) ⋅ A (1.0) Berechnung des Rohwertes in mV/V Diff = ( (Y ) / (C...

  • Seite 146: Wandlungsmodus

    Inbetriebnahme 5.5.7 Wandlungsmodus Der so genannte Wandlungsmodus bestimmt die Geschwindigkeit und Latenz der analogen Messung in der EL3356. Die Charakteristika: Modus Bedeutung typ. Latenz EL3356 EL3356-0010, Stromaufnahme typ. EL3356-0090 High precision 7,2 ms Analoge Wandlung mit 10,5 kSps (Samples per second) (bez.
  • Seite 147 Inbetriebnahme Abb. 146: zu den einzelnen Modi gehörige Einstellparameter im CoE Die EL3356 verfügt nur über Modus 0, die EL3356-0010 und EL3356-0090 über Modus 0 + 1. Moduswechsel (nur EL3356-0010, EL3356-0090) Insbesondere für dynamische Wägevorgänge kann es sinnvoll sein, während des Wägevorgangs die Messcharakteristik erheblich zu verändern.

  • Seite 148: Anwendungshinweise

    Inbetriebnahme Anwendungshinweise 5.6.1 Symmetrisches Referenzpotenzial Die EL3356 misst die beiden Spannungen U und U unabhängig voneinander und ohne galvanischen supply bridge Bezug zu einer Versorgungsspannung. Die Messgenauigkeit weiter gesteigert werden, wenn ein Auseinanderdriften der internen Messkreise durch eine interne Kopplung verhindert wird. Dazu besitzt die EL3356 einen internen Schalter, der standardmäßig geschlossen ist und einen Potentialbezug zwischen interner Elektronik und dem Brückenpunkt herstellt.

  • Seite 149: Schwerkraftanpassung

    Inbetriebnahme Abb. 149: Beispiel InputFreeze Erläuterung: Blau dargestellt ist die Gewichtskraft (A), rot (B) der Zustand der Variable InputFreeze die vom PLC-Program bedient wird und TRUE/FALSE sein kann. Die ersten beiden Stöße (C) führen zu großen Spitzenausschlägen im Signal. Danach wird im PLC-Programm (siehe Beispielprogramm [} 188]) folgendes aktiviert: •...

  • Seite 150: Ruheerkennung

    Lebensmitteln sind im zentraleuropäischen Raum „geeichte“ Waagen vorgeschrieben. Dadurch wird in besondere Weise die Richtigkeit der Abwiegemengen sichergestellt. Die Beckhoff Klemmen EL/KL335x sind als Einzelgeräte nicht eichfähig. Sie können aber als Teilelemente in Applikationen integriert werden, welche dann durch entsprechende Maßnahmen seitens des Integrators mit den nötigen Eigenschaften für Eichfähigkeit ausgerüstet werden.

  • Seite 151: Kalibrierung Und Abgleich

    Inbetriebnahme Kalibrierung und Abgleich Der Begriff „Kalibrierung“ lässt sich in drei verschiedenen Weisen auf die EL3356 anwenden: • Sensorkalibrierung: einmalige Kalibrierung des eingesetzten Sensors (DMS) bei Anlageninbetriebnahme • Selbstkalibrierung: fortlaufende wiederholte Selbstkalibrierung der Klemme zur Verbesserung der Messgenauigkeit • Tara: wiederholte Brutto/Netto-Kompensation durch Tara EL3356 und Sonderversionen Wenn nicht anders genannt, bezieht sich die Angabe „EL3356“...
  • Seite 152 Inbetriebnahme 9. Nullabgleich: Waage nicht belasten Sobald der Messwert über mind. 10 Sekunden einen unveränderlichen Wert zeigt, das Kommando „0x0101“ (257 ) auf CoE-Objekt  0xFB00:01 [} 176] ausführen. Durch dieses Kommando wird der aktuelle mV/V Wert (0x9000:11 [} 178]) in das „Zero balance“ Objekt eingetragen Kontrolle: CoE-Objekte 0xFB00:02 und 0xFB00:03 müssen nach Ausführung „0“...

  • Seite 153: Lokale Speicherung

    Inbetriebnahme 5. Tara (0x8000:22 [} 174]) = 0 setzen 6. Nennlast des Sensors in 0x8000:24 [} 174] („Nominal load“) angeben 7. „Rated Output“ (mV/V Wert 0x8000:23 [} 174]) aus dem Abgleichprotokoll übernehmen 8. „Zero Balance2 (0x8000:25 [} 174]) aus dem Abgleichprotokoll übernehmen Kalibrierung Die Kalibrierung ist für die Genauigkeit des Systems von großer Bedeutung. Um diese zu steigern, sollten die Filter während der gesamten Kalibrierphase möglichst stark eingestellt sein.

  • Seite 154: Tarierung

    Inbetriebnahme Selbstkalibrierung Die Selbstkalibrierung wird erstmalig direkt nach dem Aufstarten der Klemme durchgeführt. Zu diesem Zeitpunkt muss die externe Referenzspannung bereits anliegen. Sollte die Referenzspannung erst später angelegt werden, muss die Selbstkalibrierung manuell angestoßen werden (Prozessdaten Bit: „Start calibration“). Die Selbstkalibrierung muss nach jedem Aufstarten mindestens einmalig durchgeführt werden. Die Versorgungsspannung muss während der Selbstkalibrierung anliegen, da sonst nicht die nötigen Referenzspannungen erzeugt werden können.

  • Seite 155: Übersicht Der Kommandos

    Inbetriebnahme 5.7.4 Übersicht der Kommandos Die vorher besprochenen Funktionen werden über Kommandos im standardisierten Objekt 0xFB00 [} 176] vorgenommen. Index Name Kommentar FB00:01 Request Eingabe des auszuführenden Kommandos FB00:02 Status Status des aktuell ausgeführten Kommandos 0: Kommando fehlerfrei ausgeführt 255: Kommando wird ausgeführt FB00:03 Response Optionaler Rückgabewert des Kommandos...

  • Seite 156: Spannungsmessung

    Inbetriebnahme Spannungsmessung EL3356 und Sonderversionen Wenn nicht anders genannt, bezieht sich die Angabe „EL3356 immer auch auf die Sonderversionen wie z. B. EL3356-0010. Die EL3356 bietet prinzipiell eine 2-kanalige Spannungsmessung auf einer Klemme mit zwei sehr unterschiedlichen Messbereichen von ±25 mV und ±12 V Nennspannung. Durch die beiden gleichzeitig gemessenen Spannungen kann die Belastung des einen angeschlossenen DMS berechnet werden.
  • Seite 157 Inbetriebnahme Spannungsmessung Im Spannungsmessbetrieb ist die EL3356 in SingleEnded-Beschaltung gegen externes GND zu beschalten. Außerdem ist der interne GND-Bezug durch den CoE-Schalter SymmetricReferencePotential zu schließen s. folgende Abb. Abb. 155: EL3356 Spannungsmessung - symmetrisches Referenzpotenzial EL3356-00x0 Version: 4.7...

  • Seite 158: Distributed Clocks-Betrieb (El3356-0010, El3356-0090)

    Inbetriebnahme Distributed Clocks-Betrieb (EL3356-0010, EL3356-0090) Im Distributed Clocks-Betrieb (DC-Betrieb) wird zu jedem Messwert der genaue Zeitstempel aufgenommen und als zyklisches Prozessdatum an die Steuerung übertragen. Dazu ist • DC zu aktivieren Dazu ist im Reiter „DC“ die Auswahl DC-Synchron (input based) zu treffen •...
  • Seite 159 Inbetriebnahme Zeitstempel Zum Zeitpunkt wann der eigentliche Zeitstempel gewonnen wird, siehe die Hinweise zur Latenz [} 146]. EL3356-00x0 Version: 4.7...

  • Seite 160: 5.10 Prozessdaten

    Inbetriebnahme 5.10 Prozessdaten In diesem Kapitel werden die einzelnen PDOs mit ihrem Inhalt vorgestellt. Ein PDO (Prozess-Daten-Objekt) ist eine Einheit an zyklisch übertragenen Prozesswerten. So eine Einheit kann eine einzelne Variable (z. B. das Gewicht als 32-Bit-Wert) oder eine Gruppe/Struktur von Variablen sein. Die einzelnen PDOs lassen sich im TwinCAT System Manager einzeln aktivieren bzw.
  • Seite 161 Prozessdaten hinterlegt. In der Prozessdatenübersicht können die vordefinierten Zusammenstellungen ausgewählt werden. Daher steht die Funktion nur zur Verfügung, wenn die ESI/XML-Dateien auf dem System hinterlegt sind (zum Download auf der Beckhoff Webseite). Folgende Kombinationen sind möglich (siehe auch Abb. EL3356 Prozessdatenauswahl im TwinCAT...

  • Seite 162: Default Prozessabbild

    Inbetriebnahme Abb. 158: EL3356 Auswahl Predefined PDO Assignment • Standard (INT32): [Default-Einstellung] Lastberechnung; 32-Bit Integer-Lastwert als Endwert entsprechend der Rechenvorgaben im CoE, keine weitere Umrechnung in der PLC mehr nötig • Standard (REAL): Lastberechnung; 32-Bit Fließkomma-Lastwert als Endwert entsprechend der Rechenvorgaben im CoE, keine weitere Umrechnung in der PLC mehr nötig •...

  • Seite 163: Varianten Predefined Pdo

    Das Format entspricht dem REAL aus der IEC 61131-3, die wiederum beim REAL Format auf die IEC 559 verweist. Dort ist eine REAL Zahl (einfache Genauigkeit) wie folgt definiert (siehe dazu auch Beckhoff InfoSys: TwinCAT PLC Control: Standard Data Types). Diese 32-Bit-Variable kann nach IEC 61131 direkt mit einer FLOAT-Variable der PLC verlinkt werden.siehe „Bit - Bedeutung der Variable Value (REAL) [} 163]“...
  • Seite 164 IEC 559 verweist. Dort ist eine REAL Zahl (einfache Genauigkeit) wie folgt definiert (siehe dazu auch Beckhoff InfoSys: TwinCAT PLC Control: Standard Data Types). Diese 32- Bit-Variable kann nach IEC61131 direkt mit einer FLOAT-Variable der PLC verlinkt werden siehe „Bit –...
  • Seite 165 Inbetriebnahme Abb. 161: EL3356 Prozessabbild bei Spannungsmessung Variable Bedeutung Underrange Messbereich unterschritten Overrange Messbereich überschritten Error Sammelanzeige der Fehler TxPdo Toggle toggelt 0->1->0 bei jedem aktualisierten Datensatz Value rechtsbündiger Spannungswert über den jeweiligen Messbereich (Wertebereich 0x80.00.00.00 ... 0 ... 0x7F.FF.FF.FF) Kanal 1: Versorgungsspannung Kanal 2: Brückenspannung EL3356-00x0 Version: 4.7...

  • Seite 166: Distributed Clocks

    Inbetriebnahme 5.10.4 Distributed Clocks Im DC-Betrieb (Distributed Clocks) muss das Prozessdatum 0x1A03 Timestamp aktiviert werden. Abb. 162: EL3356-0010, EL3356-0090 Aktivierung Timestamp 0x1A03 im DC Betrieb Im DC-Betrieb werden bei den Prozessdaten außerdem die Variablen DcOutputShift und DcInputShift eingeblendet. Diese werden einmalig beim Aktivieren der Konfiguration auf Basis der eingestellten EtherCAT Zykluszeit (zugeordnete Task beachten!) und DC-ShiftZeiten aus den EtherCAT-Master-Einstellungen in der Einheit [ns] berechnet.
  • Seite 167 Inbetriebnahme Inputs: SM3, PDO-Zuordnung 0x1C13 Index Index ausge- Größe Name PDO Inhalt schlossener (Byte.Bit) PDOs 0x1A01 0x1A02 RMB Value (INT32) Index 0x6000:11 [} 176] - Value (default) 0x1A04 0x1A05 0x1A06 0x1A07 0x1A02 0x1A01 RMB Value (Real) Index 0x6000:12 [} 176] - Value (Real) 0x1A04 0x1A05 0x1A06...

  • Seite 168: 5.11 Twinsafe Sc

    Inbetriebnahme 5.11 TwinSAFE SC 5.11.1 TwinSAFE SC - Funktionsprinzip Mithilfe der TwinSAFE-SC-Technologie (TwinSAFE Single Channel) ist es möglich, in beliebigen Netzwerken bzw. Feldbussen Standardsignale für sicherheitstechnische Aufgaben nutzbar zu machen. Dazu werden EtherCAT-I/Os aus dem Bereich Analog-Eingang, Winkel-/Wegmessung oder Kommunikation (4…20 mA, Inkremental-Encoder, IO-Link usw.) um die TwinSAFE-SC-Funktion erweitert.
  • Seite 169 Inbetriebnahme Abb. 164: Prozessdaten TwinSAFE SC Komponente, Beispiel EL5021-0090 Durch Hinzufügen eines Alias Devices in dem Safety-Projekt und Auswahl von TSC (TwinSAFE Single Channel) wird eine TwinSAFE-SC-Verbindung hinzugefügt. Abb. 165: Hinzufügen einer TwinSAFE-SC-Verbindung Nach Öffnen des Alias Devices durch Doppelklick kann durch Auswahl des Link Buttons neben Physical Device: die Verknüpfung zu einer TwinSAFE-SC-Klemme erstellt werden.
  • Seite 170 Inbetriebnahme Eintrag Mode Verwendete CRCs TwinSAFE SC CRC 4 master 0x153F1 TwinSAFE SC CRC 5 master 0x1F1D5 TwinSAFE SC CRC 6 master 0x1663B TwinSAFE SC CRC 7 master 0x1B8CD TwinSAFE SC CRC 8 master 0x1E1BD Abb. 167: Auswahl einer freien CRC Diese Einstellungen müssen zu den Einstellungen passen, die in den CoE-Objekten der TwinSAFE-SC- Komponente eingestellt sind.
  • Seite 171 Inbetriebnahme Abb. 169: Auswahl der Prozessdaten Auf der TwinSAFE-SC-Slave-Seite muss die Safety-Adresse zusammen mit der CRC eingetragen werden. Dies geschieht über die CoE Objekte unterhalb von TSC Settings der entsprechenden TwinSAFE-SC- Komponente (hier bei der EL5021-0090 z.B. 0x8010:01 und 0x8010:02). Die hier eingestellte Adresse muss auch im Alias Device unter dem Reiter Linking als FSoE Adresse eingestellt werden.
  • Seite 172 Inbetriebnahme Abb. 171: Eintragen der Safety-Adresse und der CRC TwinSAFE-SC-Verbindungen Werden mehrere TwinSAFE-SC-Verbindungen innerhalb einer Konfiguration verwendet, muss für jede TwinSAFE-SC-Verbindung eine unterschiedliche CRC ausgewählt werden. Version: 4.7 EL3356-00x0...

  • Seite 173: 5.12 El3356-0090 - Twinsafe Sc Prozessdaten

    Inbetriebnahme 5.12 EL3356-0090 - TwinSAFE SC Prozessdaten Die EL3356-0090 überträgt folgende Prozessdaten an die TwinSAFE Logik: Index (hex) Name Type Größe 6000:11 Value UINT Wird der TwinSAFE SC Slot aktiviert, so muss auch in der PDO-Zuordnung der Messwert als INT32 ausgewählt werden (Index 0x1A01 [} 181]).

  • Seite 174: El3356, El3356-00X0 - Objektbeschreibung Und Parametrierung

    EtherCAT XML Device Description Die Darstellung entspricht der Anzeige der CoE-Objekte aus der EtherCAT XML Device Description. Es wird empfohlen, die entsprechende aktuellste XML-Datei im Download-Bereich auf der Beckhoff- Website herunterzuladen und entsprechend der Installationsanweisungen zu installieren. Parametrierung über das CoE-Verzeichnis (CAN over EtherCAT) Die Parametrierung des EtherCAT Gerätes wird über den CoE-Online Reiter [} 117] (mit Doppelklick...
  • Seite 175 Inbetriebnahme Index (hex) Name Bedeutung Datentyp Flags Default 8000:13 Dynamic filter change Abtastrate für die dynamische Filterumschaltung. UINT16 0x000A (10 time Skalierung in 0,01 ms (100 = 1 s) (nur wenn die Filter eingeschaltet sind und als Filter [} 141] „dynamic IIR“ gewählt ist) 8000:14 Dynamic filter delta Grenzwert ...

  • Seite 176: Kommando-Objekt

    Inbetriebnahme Index (hex) Name Bedeutung Datentyp Flags Default 80n0:12 User scale gain Gain der Anwenderskalierung. INT32 0x00010000 Der Gain besitzt eine Festkommadarstellung mit dem (65536 Faktor 2 Der Wert 1 entspricht 65535 (0x00010000 ) und wird auf +/- 0x7FFFF begrenzt. 80n0:15 Filter settings Dieses Objekt bestimmt die digitalen...

  • Seite 177: Ausgangsdaten

    Inbetriebnahme Index (hex) Name Bedeutung Datentyp Flags Default 6000:10 TxPDO Toggle Der TxPDO Toggle wird vom Slave getoggelt, wenn BOOLEAN 0x00 (0 die Daten der zugehörigen TxPDO aktualisiert wurden. 6000:11 Value Messwert als 32 Bit signed Integer INT32 0x61746144 (1635017028 6000:12 Messwert als Real REAL32...

  • Seite 178: Hersteller-Konfigurationsdaten (Gerätespezifisch)

    Inbetriebnahme Index 9000 RMB Info data Index (hex) Name Bedeutung Datentyp Flags Default 9000:0 RMB Info data Max. Subindex UINT8 0x11 (17 9000:11 mV/V Aktueller mV/V Wert REAL32 0x00000000 Index A000 RMB Diag data Index (hex) Name Bedeutung Datentyp Flags Default A000:0 RMB Diag data...
  • Seite 179 Inbetriebnahme Index (hex) Name Bedeutung Datentyp Flags Default 1018:01 Vendor ID Hersteller-ID des EtherCAT-Slaves UINT32 0x00000002 1018:02 Product code Produkt-Code des EtherCAT-Slaves UINT32 0x0D1C3052 (219951186 1018:03 Revision Revisionsnummer des EtherCAT-Slaves, das Low- UINT32 0x00100000 Word (Bit 0-15) kennzeichnet die (1048576 Sonderklemmennummer, das High-Word (Bit 16-31) verweist auf die Gerätebeschreibung 1018:04 Serial number...
  • Seite 180 Inbetriebnahme Index 1800 RMB TxPDO-Par Status Index (hex) Name Bedeutung Datentyp Flags Default 1800:0 RMB TxPDO-Par PDO Parameter TxPDO 1 UINT8 0x06 (6 Status 1800:06 Exclude TxPDOs Hier sind die TxPDOs (Index der TxPDO Mapping OCTET- 04 1A 05 1A 06 Objekte) angegeben, die nicht zusammen mit TxPDO STRING[10] 1A 07 1A 00 00...
  • Seite 181 Inbetriebnahme Index (hex) Name Bedeutung Datentyp Flags Default 1807:06 Exclude TxPDOs Hier sind die TxPDOs (Index der TxPDO Mapping OCTET- 06 1A 00 1A 01 Objekte) angegeben, die nicht zusammen mit TxPDO STRING[10] 1A 02 1A 03 1A 8 übertragen werden dürfen Index 1A00 RMB TxPDO-Map Status Index (hex) Name Bedeutung...
  • Seite 182 Inbetriebnahme Index 1A04 AI TxPDO-Map Standard Ch. 1 (EL3356, EL3356-0010/-0020/-0030) Index (hex) Name Bedeutung Datentyp Flags Default 1A04:0 AI supply TxPDO-Map PDO Mapping TxPDO  Standard Ch. 1 UINT8 0x07 (7 Standard Ch. 1 1A04:01 SubIndex 001 1. PDO Mapping entry (object 0x6010 (AI supply UINT32 0x6010:01, 1 Inputs), entry 0x01 (Underrange))
  • Seite 183 Inbetriebnahme Index 1A06 AI TxPDO-Map Standard Ch. 2 (EL3356-0090) Index (hex) Name Bedeutung Datentyp Flags Default 1A06:0 AI supply TxPDO-Map PDO Mapping TxPDO  Standard Ch. 2 UINT8 0x07 (7 Standard Ch. 2 1A06:01 SubIndex 001 1. PDO Mapping entry (object 0x6020 (AI supply UINT32 0x6020:01, 1 Inputs), entry 0x01 (Underrange))
  • Seite 184 Inbetriebnahme Index (hex) Name Bedeutung Datentyp Flags Default 1C13:03 Subindex 003 3. zugeordnete TxPDO (enthält den Index des UINT16 zugehörigen TxPDO Mapping Objekts) Index 1C13 TxPDO assign (EL3356-0090) Index (hex) Name Bedeutung Datentyp Flags Default 1C13:0 TxPDO assign PDO Assign Inputs UINT8 0x03 (3 1C13:01...
  • Seite 185 Inbetriebnahme Index (hex) Name Bedeutung Datentyp Flags Default 1C32:0D Shift too short counter Anzahl der zu kurzen Abstände zwischen SYNC0 und UINT16 0x0000 (0 SYNC1 Event (nur im DC Mode) 1C32:20 Sync error Im letzten Zyklus war die Synchronisierung nicht BOOLEAN 0x00 (0 korrekt (Ausgänge wurden zu spät ausgegeben, nur im...
  • Seite 186 Inbetriebnahme Index F008 Code word Index (hex) Name Bedeutung Datentyp Flags Default F008:0 Code word reserviert UINT32 0x00000000 Index F010 Module list Index (hex) Name Bedeutung Datentyp Flags Default F010:0 Module list Max. Subindex UINT8 0x03 (3 F010:01 SubIndex 001 UINT32 0x00000172 (370...

  • Seite 187: 5.14 El3356-0090 - Objekte Twinsafe Single Channel

    Inbetriebnahme 5.14 EL3356-0090 - Objekte TwinSAFE Single Channel Index 1610 TSC RxPDO-Map Master Message Index (hex) Name Bedeutung Datentyp Flags Default 1610:0 TSC RxPDO-Map PDO Mapping RxPDO UINT8 0x04 (4 Master Message 1610:01 SubIndex 001 1. PDO Mapping entry (object 0x7030 (TSC Master UINT32 0x7030:01, 8 Frame Elements), entry 0x01 (TSC___Master Cmd))

  • Seite 188: 5.15 Beispielprogramm

    Haftung für Irrtümer und fehlenden Angaben. Download https://infosys.beckhoff.com/content/1031/el3356/Resources/1942802187.zip In dem vorliegenden Beispielprogramm wird eine EL3356 von einem PLC-Programm angesprochen. In der https://infosys.beckhoff.com/content/1031/el3356/Resources/1942802187.zip befindet sich das PLC *.pro und der Systemmanager *.tsm. Über einfache Visualisierung kann die Klemme bedient werden, die Funktion InputFreeze ist beispielhaft ausprogrammiert.
  • Seite 189 Inbetriebnahme Abb. 173: Anschluss des Lastsensors/Vollbrücke Es wird hier eine Netzteilklemme EL9510 zur Speisung des DMS mit 10 V benutzt. Vorgehensweise zum Starten des Programms • Nach Klick auf den Download-Button speichern Sie das Zip-Archiv lokal auf ihrer Festplatte und entpacken die *.TSM (Konfigurationsdatei) und *.PRO (PLC-Programmdatei) in einem temporären Arbeitsordner.
  • Seite 190 Inbetriebnahme Abb. 174: Suchen des Ethernet-Adapters Abb. 175: Auswahl und Bestätigung des Ethernet-Adapters • Aktivierung der Konfiguration und bestätigen (Abb. Aktivierung der Konfiguration + Konfigurationsaktivierung bestätigen) Abb. 176: Aktivierung der Konfiguration Abb. 177: Konfigurationsaktivierung bestätigen • Neue Variablenzuordnung bestätigen, Neustart im RUN-Modus (Abb. Variablenzuordnung erzeugen + Neustart TwinCAT im RUN-Modus) Version: 4.7 EL3356-00x0...
  • Seite 191 Inbetriebnahme Abb. 178: Variablenzuordnung erzeugen Abb. 179: Neustart TwinCAT im RUN-Modus • In der TwinCAT PLC unter Menü „Projekt“ -> „Alles Übersetzen“ das Projekt übersetzen (Abb. Projekt übersetzen) Abb. 180: Projekt übersetzen • In der TwinCAT PLC: Einloggen mit der Taste „F11“, Laden des Programms bestätigen (Abb. Programmstart bestätigen), Start des Programms mit Taste „F5“...

  • Seite 192: Anhang

    Anhang Anhang EtherCAT AL Status Codes Detaillierte Informationen hierzu entnehmen Sie bitte der vollständigen EtherCAT-Systembeschreibung. Version: 4.7 EL3356-00x0...

  • Seite 193: Firmware Kompatibilität

    Anhang Firmware Kompatibilität Beckhoff EtherCAT Geräte werden mit dem aktuell verfügbaren letzten Firmware-Stand ausgeliefert. Dabei bestehen zwingende Abhängigkeiten zwischen Firmware und Hardware; eine Kompatibilität ist nicht in jeder Kombination gegeben. Die unten angegebene Übersicht zeigt auf welchem Hardware-Stand eine Firmware betrieben werden kann.
  • Seite 194 2019/11 EL3356-0090 Hardware (HW) Firmware Revision-Nr. Release-Datum 09 - 11* EL3356-0090-0025 2018/04 *) Zum Zeitpunkt der Erstellung dieser Dokumentation ist dies der aktuelle kompatible Firmware/Hardware- Stand. Überprüfen Sie auf der Beckhoff Webseite, ob eine aktuellere Dokumentation vorliegt. Version: 4.7 EL3356-00x0...

  • Seite 195: Firmware Update El/Es/Elm/Em/Epxxxx

    Anhang Firmware Update EL/ES/ELM/EM/EPxxxx Dieses Kapitel beschreibt das Geräte-Update für Beckhoff EtherCAT Slaves der Serien EL/ES, ELM, EM, EK und EP. Ein FW-Update sollte nur nach Rücksprache mit dem Beckhoff Support durchgeführt werden. HINWEIS Nur TwinCAT 3 Software verwenden! Ein Firmware-Update von Beckhoff IO Geräten ist ausschließlich mit einer TwinCAT3-Installation durchzuführen.

  • Seite 196: Gerätebeschreibung Esi-File/Xml

    Nicht kompatible Kombinationen führen mindestens zu Fehlfunktionen oder sogar zur endgültigen Außerbetriebsetzung des Gerätes. Ein entsprechendes Update sollte nur in Rücksprache mit dem Beckhoff Support ausgeführt werden. Anzeige der Slave-Kennung ESI Der einfachste Weg die Übereinstimmung von konfigurierter und tatsächlicher Gerätebeschreibung festzustellen, ist im TwinCAT-Modus Config/FreeRun das Scannen der EtherCAT-Boxen auszuführen:...
  • Seite 197 Anhang Abb. 183: Rechtsklick auf das EtherCAT Gerät bewirkt das Scannen des unterlagerten Feldes Wenn das gefundene Feld mit dem konfigurierten übereinstimmt, erscheint Abb. 184: Konfiguration identisch ansonsten erscheint ein Änderungsdialog, um die realen Angaben in die Konfiguration zu übernehmen. Abb. 185: Änderungsdialog In diesem Beispiel in Abb.

  • Seite 198: Änderung Erst Nach Neustart Wirksam

    Anhang Änderung der Slave-Kennung ESI Die ESI/EEPROM-Kennung kann unter TwinCAT wie folgt aktualisiert werden: • Es muss eine einwandfreie EtherCAT-Kommunikation zum Slave hergestellt werden • Der State des Slave ist unerheblich • Rechtsklick auf den Slave in der Online-Anzeige führt zum Dialog EEPROM Update, Abb. EEPROM Update Abb. 186: EEPROM Update Im folgenden Dialog wird die neue ESI-Beschreibung ausgewählt, s.

  • Seite 199: Erläuterungen Zur Firmware

    • offline: in der EtherCAT Slave Information ESI/XML kann der Default-Inhalt des CoE enthalten sein. Dieses CoE-Verzeichnis kann nur angezeigt werden, wenn es in der ESI (z. B. „Beckhoff EL5xxx.xml“) enthalten ist. Die Umschaltung zwischen beiden Ansichten kann über den Button Advanced vorgenommen werden.
  • Seite 200 Firmware Update. Abb. 189: Firmware Update Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z. B. durch den Beckhoff Support vorliegen. Gültig für TwinCAT 2 und 3 als EtherCAT Master. • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1ms schalten (default sind im ConfigMode 4 ms).

  • Seite 201: Fpga-Firmware *.Rbf

    Anhang • Slave in INIT schalten (A) • Slave in BOOTSTRAP schalten • Kontrolle des aktuellen Status (B, C) • Download der neuen *efw-Datei, abwarten bis beendet. Ein Passwort wird in der Regel nicht benötigt. • Nach Beendigung des Download in INIT schalten, dann in PreOP •...
  • Seite 202 Anhang Abb. 190: Versionsbestimmung FPGA-Firmware Falls die Spalte Reg:0002 nicht angezeigt wird, klicken sie mit der rechten Maustaste auf den Tabellenkopf und wählen im erscheinenden Kontextmenü, den Menüpunkt Properties. Abb. 191: Kontextmenu Eigenschaften (Properties) In dem folgenden Dialog Advanced Settings können Sie festlegen, welche Spalten angezeigt werden sollen. Markieren Sie dort unter Diagnose/Online Anzeige das Kontrollkästchen vor '0002 ETxxxx Build' um die Anzeige der FPGA-Firmware-Version zu aktivieren.
  • Seite 203 Ältere Firmware-Stände können nur vom Hersteller aktualisiert werden! Update eines EtherCAT-Geräts Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z. B. durch den Beckhoff Support vorliegen: • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1 ms schalten (default sind im ConfigMode 4 ms).
  • Seite 204 Anhang • Wählen Sie im TwinCAT System-Manager die Klemme an, deren FPGA-Firmware Sie aktualisieren möchten (im Beispiel: Klemme 5: EL5001) und klicken Sie auf dem Karteireiter EtherCAT auf die Schaltfläche Weitere Einstellungen: • Im folgenden Dialog Advanced Settings klicken Sie im Menüpunkt ESC-Zugriff/E²PROM/FPGA auf die Schaltfläche Schreibe FPGA: Version: 4.7 EL3356-00x0...

  • Seite 205: Gleichzeitiges Update Mehrerer Ethercat-Geräte

    Anhang • Wählen Sie die Datei (*.rbf) mit der neuen FPGA-Firmware aus und übertragen Sie diese zum EtherCAT-Gerät: • Abwarten bis zum Ende des Downloads • Slave kurz stromlos schalten (nicht unter Spannung ziehen!). Um die neue FPGA-Firmware zu aktivieren ist ein Neustart (Aus- und Wiedereinschalten der Spannungsversorgung) des EtherCAT- Geräts erforderlich •...

  • Seite 206: Wiederherstellen Des Auslieferungszustandes

    Anhang Wiederherstellen des Auslieferungszustandes Um den Auslieferungszustand (Werkseinstellungen) der Backup-Objekte bei den ELxxxx-Klemmen wiederherzustellen, kann im TwinCAT System Manger (Config-Modus) das CoE-Objekt Restore default parameters, Subindex 001 angewählt werden (s. Abb. Auswahl des PDO‚ Restore default parameters) Abb. 194: Auswahl des PDO Restore default parameters Durch Doppelklick auf SubIndex 001 gelangen Sie in den Set Value -Dialog.

  • Seite 207: Support Und Service

    Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten: www.beckhoff.com...
  • Seite 209 Mehr Informationen: www.beckhoff.de/EL3356 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.com www.beckhoff.com...

Diese Anleitung auch für:

El3356-0010El3356-0090

Inhaltsverzeichnis
